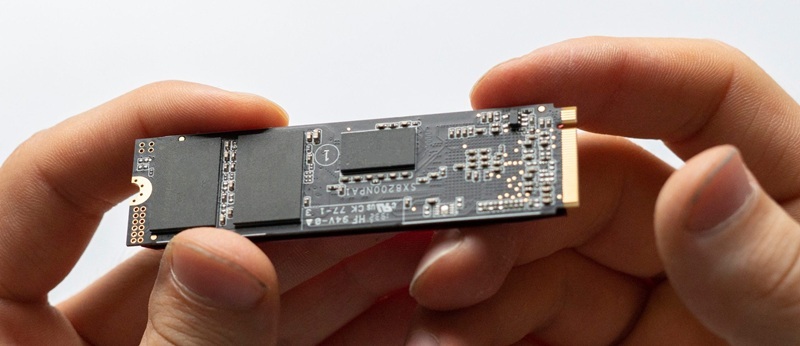

Che cos'è la memoria flash NAND? Architettura, Tipi, 3D NAND e Comportamento dello Storage SSD

Questo articolo spiega come funziona NAND Flash a livello fisico e di sistema, confronta le classificazioni NAND come SLC, MLC, TLC e QLC, esplora la transizione dalle architetture NAND planari alle architetture NAND 3D ed esamina come il comportamento del carico di lavoro, la progettazione del controller e la scalabilità della produzione modellano le prestazioni, la resistenza e l'affidabilità del mondo reale.

Catalogo

Cos'è NAND Flash?

NAND Flash è una tecnologia di memoria non volatile costruita da griglie molto dense di celle di archiviazione.Viene comunemente utilizzato quando è necessaria una maggiore densità di storage senza aumentare il costo complessivo dei componenti.Nella pianificazione quotidiana del prodotto, l’attrattiva della NAND si manifesta come un’equazione semplice: maggiore capacità per pacchetto, costo per bit inferiore e un ecosistema di produzione che supporta il volume.

Nel panorama flash più ampio, la NAND è comunemente posizionata prima come memoria di archiviazione piuttosto che come memoria ad accesso istantaneo.Questo è il motivo per cui appare ripetutamente nei progetti consumer e embedded, e perché gli SSD si affidano così pesantemente ad esso: molti sistemi reali si preoccupano più del throughput sostenuto e del prezzo per gigabyte che della riscrittura di un singolo byte nel momento in cui il software lo richiede.

Le categorie comuni di prodotti con uso intensivo di NAND includono: fotocamere, unità flash USB, dispositivi incorporati, SSD.

Come si comporta la NAND nei sistemi reali

Da un punto di vista ingegneristico pratico, l’efficienza della NAND deriva dallo spostamento dei dati in blocchi più grandi.È a suo agio con la programmazione a livello di pagina e la cancellazione a livello di blocco e tende a premiare modelli di accesso che sembrano sequenziali o orientati al batch piuttosto che aggiornamenti piccoli e sparsi.Quando le persone descrivono i prodotti basati su NAND come veloci, la velocità che notano è spesso il risultato di trasferimenti sequenziali più parallelismo su più die e canali, non della capacità di riscrivere piccoli frammenti sul posto.

Questa distinzione tende ad emergere nelle revisioni della progettazione perché influenza silenziosamente quasi tutto a valle: scelte del file system, strategie di aggiornamento, code dei controller, buffering e l'aggressività con cui il software può assumere che la semantica di sovrascrittura si comporterà.I team che trattano la NAND come un mezzo indirizzabile in byte spesso finiscono per essere sorpresi in seguito;i team che ne accettano la granularità nativa di solito si sentono maggiormente in controllo delle prestazioni e della longevità.

NAND contro NOR

NAND e NOR sono le due principali famiglie di flash e confrontarle utilmente significa riconoscere che ciascuna è stata ottimizzata attorno a un diverso insieme di priorità.Nel lavoro di selezione pratico, la decisione spesso dipende dal tipo di modello di accesso che il sistema si aspetta all'avvio, durante gli aggiornamenti e in caso di usura a lungo termine.

• NOR Flash: Leggi Accessibilità e bias di esecuzione sul posto

NOR si basa sull'accesso in lettura casuale e supporta Execute-In-Place (XIP), quindi il codice può essere eseguito direttamente dalla flash senza essere prima copiato nella RAM.Questo comportamento tende a sembrare rassicurante nei percorsi di avvio perché il sistema può recuperare istruzioni con una latenza relativamente deterministica e parti mobili minime.

NOR viene spesso scelto in scenari in cui le immagini del firmware sono piccole, i bootloader necessitano di letture prevedibili e si prevede che il comportamento di avvio del prodotto sia nitido e ripetibile.I compromessi si manifestano man mano che la capacità scala: le operazioni di cancellazione/programmazione sono relativamente lente e la curva dei costi aumenta rapidamente all'aumentare della densità.Nelle progettazioni rivolte al campo, NOR spesso finisce per diventare un archivio affidabile e di piccole dimensioni piuttosto che il luogo in cui parcheggiare grandi set di dati.

• Flash NAND: Densità e produttività per lo stoccaggio di massa

La NAND assume la posizione opposta.Dà la priorità alla massima densità di bit e al throughput elevato quando si spostano grandi quantità di dati.Ciò lo rende una soluzione naturale per set di dati di grandi dimensioni, supporti, pipeline di registrazione e archiviazione di massa generale in cui il sistema può tollerare scritture gestite e lavoro in background.

I carichi di lavoro comuni allineati alla NAND includono: set di dati di grandi dimensioni, archiviazione multimediale, registrazione, archiviazione di massa generica.

Il compromesso è che la NAND non è uno storage naturalmente trasparente.Per comportarsi come uno storage affidabile su larga scala, si basa su un livello di gestione che ne assorbe le peculiarità fisiche e presenta un'interfaccia stabile con il resto del sistema.

Il livello di gestione: da dove provengono l'affidabilità e la prevedibilità

Nei progetti NAND di maggior successo, il controller più lo stack firmware/software è il luogo in cui si concentra il vero sforzo ingegneristico.Lo stack esiste perché i dispositivi NAND vengono forniti con imperfezioni, si evolvono con l'usura ed espongono comportamenti di errore che devono essere gestiti deliberatamente.L'operazione di scrittura sostenuta a lungo termine spesso mostra che piccole scorciatoie del processo possono successivamente causare seri problemi di affidabilità.

Un'implementazione basata su NAND include comunemente le seguenti responsabilità, ciascuna con la propria personalità operativa per tutta la durata del prodotto:

• Gestione errata dei blocchi: alcuni blocchi sono inutilizzabili dalla fabbrica e blocchi aggiuntivi possono guastarsi nel tempo;i progetti robusti presuppongono che i difetti siano normali e preventivano la capacità di riserva di conseguenza.

• Livellamento dell'usura: i cicli di cancellazione sono finiti, quindi le scritture sono distribuite sul dispositivo per evitare che alcune regioni calde invecchino prematuramente;i sistemi di lunga durata spesso rivelano una qualità di livellamento dell'usura sotto forma di stabilità o di guasti sorprendentemente precoci.

• Correzione degli errori (ECC): i tassi di errore dei bit tendono ad aumentare con l'aumentare della densità e dell'età;Un ECC più forte spesso trasforma il comportamento marginale del silicio grezzo in uno storage che si comporta tranquillamente sotto carichi di lavoro reali.

• Mappatura logico-fisica: poiché gli aggiornamenti sul posto sono inefficienti, il sistema riassocia gli indirizzi logici alle pagine fisiche e utilizza aggiornamenti fuori posto;questa mappatura è alla base dei livelli di traduzione flash SSD (FTL) e di astrazioni incorporate comparabili.

Un modello di architettura comune: NOR diviso per l'avvio, NAND per i dati

Un modello che si manifesta ripetutamente nei prodotti e tende a invecchiare bene è la suddivisione delle responsabilità: mantenere il codice di avvio e i componenti firmware piccoli e letti di frequente in NOR e posizionare l'archiviazione dei dati ad alta capacità nella NAND.Questa divisione si allinea al comportamento naturale di ciascuna tecnologia e spesso riduce il numero di scomodi compromessi che un team deve accettare.

In molti sistemi spediti, questo approccio fa sì che il comportamento di ripristino sembri più controllato.Se l'area dati ad alta capacità si deteriora o necessita di riparazione, il dispositivo può comunque avviarsi da un archivio di codici compatto e robusto e quindi eseguire flussi di riparazione, migrazioni o procedure in modalità provvisoria senza trasformare il prodotto in un mattone.

Una mentalità utile è quella di trattare la NAND meno come memoria e più come un supporto di archiviazione gestito con le proprie regole.I progetti che reggono in produzione tendono a confrontarsi tempestivamente con i vincoli della NAND, con la granularità della scrittura, con il comportamento di cancellazione prima della scrittura e con la crescita degli errori nel tempo, per poi modellare il comportamento del controller, le policy del firmware e la strategia di aggiornamento attorno a queste realtà.

Quando il sistema è costruito con queste aspettative in anticipo, la NAND può offrire una combinazione di efficienza in termini di costi, capacità e throughput difficile da riprodurre con altre tecnologie non volatili su larga scala.Questo è spesso il punto in cui lo scetticismo si trasforma in apprezzamento: il mezzo è esigente, ma premia un design disciplinato con risultati molto competitivi.

Come funziona NAND Flash

La memoria flash NAND memorizza le informazioni controllando la quantità di carica elettrica rimasta all'interno di una cella di memoria in modo che la cella si sposti in diverse regioni di tensione di soglia (Vt) durante le operazioni di lettura.Nei sistemi pratici, i dati memorizzati non sono semplicemente un valore di tensione fisso.L'affidabilità dipende da quanto chiaramente il controller riesce ancora a distinguere le distribuzioni Vt vicine dopo che rumore, variazione di temperatura, perdita di ritenzione e usura riducono gradualmente il margine disponibile nel tempo.

Man mano che la separazione Vt diventa più stretta, il sistema di storage dipende sempre più da un ECC più forte, dalla gestione adattiva della lettura, dal comportamento di aggiornamento e dall'ottimizzazione del carico di lavoro per mantenere un funzionamento affidabile durante l'uso a lungo termine.

Conservazione della carica, tensione di soglia e comportamento di programmazione/cancellazione

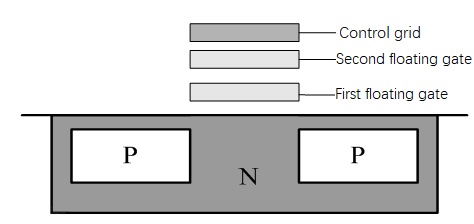

Le celle flash NAND immagazzinano la carica intrappolando gli elettroni all'interno di una regione di stoccaggio isolata che modifica la tensione di soglia del transistor.Vengono comunemente utilizzati due principali approcci di archiviazione: strutture a gate flottante e strutture a trappola di carica.

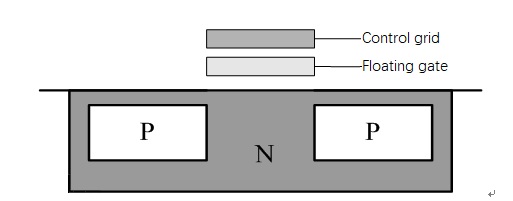

La NAND a gate flottante immagazzina gli elettroni all'interno di un gate flottante conduttivo isolato da strati di ossido.La carica intrappolata sposta la tensione di soglia attraverso l'accoppiamento elettrostatico.La NAND con trappola di carica immagazzina invece gli elettroni all'interno di regioni di intrappolamento localizzate, comunemente all'interno di strati di nitruro di silicio, dove il comportamento della carica diventa più distribuito spazialmente.

Nei progetti reali, le differenze diventano visibili attraverso:

• Comportamento delle perdite di carica e sensibilità ai difetti localizzati

• Stabilità della ritenzione man mano che lo stress da ossido si accumula

• Degrado della resistenza dopo ripetuti cicli di programmazione/cancellazione

• Interferenza cellula-cellula all'aumentare della densità

Man mano che il ridimensionamento della NAND continua, preservare una separazione stabile del Vt diventa sempre più difficile perché le cellule vicine interagiscono in modo più forte attraverso l'accoppiamento parassitario e gli effetti di fringing.

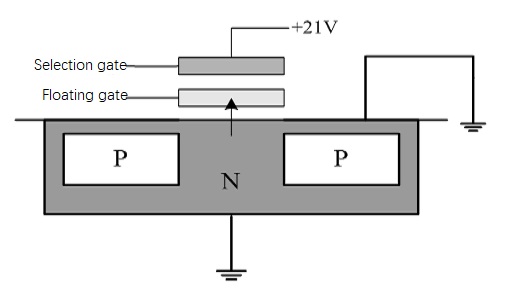

La programmazione e la cancellazione delle celle NAND si basano sul tunneling di Fowler-Nordheim, dove forme d'onda ad alta tensione attentamente controllate muovono gli elettroni attraverso barriere di ossido estremamente sottili.Durante la programmazione, gli elettroni rimangono intrappolati nella regione di memoria e aumentano la tensione di soglia.Durante le operazioni di cancellazione, gli elettroni vengono rimossi in modo che la cella ritorni verso lo stato cancellato.

Una volta immagazzinata la carica, la cella può conservare le informazioni senza alimentazione esterna.Tuttavia, la ritenzione si indebolisce gradualmente poiché l’usura dell’ossido, lo stress termico e i cicli ripetuti creano percorsi di perdita più rapidi nel tempo.

La perdita di ritenzione comunemente peggiora nelle seguenti condizioni:

• Temperatura operativa o di stoccaggio elevata

• Lunghi periodi di conservazione dopo la programmazione

• Numero elevato di cicli di programmazione/cancellazione accumulati

Nelle implementazioni pratiche, il comportamento di conservazione agisce più come un declino graduale che come una specifica fissa.Con l'invecchiamento dei dispositivi, i controller spesso compensano regolando le soglie di lettura, il comportamento di aggiornamento e l'attività ECC per mantenere un ripristino affidabile dei dati.

Perché la NAND è costituita da stringhe, pagine e blocchi

Il flash NAND raggiunge un'elevata densità di archiviazione collegando le celle in serie come stringhe e organizzandole in grandi array.Questa architettura riduce il sovraccarico per cella e abbassa il costo per bit, ma introduce anche vincoli operativi perché più celle condividono strutture di instradamento, circuiti di rilevamento e meccanismi di cancellazione.

A differenza della vera memoria ad accesso casuale, le operazioni NAND sono fortemente legate all'organizzazione delle pagine e dei blocchi.

Pagine, blocchi e vincoli di scrittura NAND

Le operazioni di programmazione e lettura NAND avvengono con granularità della pagina perché i percorsi di rilevamento e le strutture delle linee di parola sono ottimizzati per operare su regioni dell'array delle dimensioni di una pagina.Durante un'operazione di lettura, il controller polarizza la stringa NAND e misura il flusso di corrente per determinare se ciascuna cella scende al di sopra o al di sotto dei livelli di riferimento della tensione di soglia selezionati.

La programmazione normalmente utilizza la programmazione ISPP (Incremental Step Pulse Programming), in cui il dispositivo applica ripetutamente piccoli impulsi di programmazione seguiti da controlli di verifica fino al raggiungimento dell'intervallo Vt target.

Diversi comportamenti NAND diventano importanti durante il lavoro di implementazione:

• La programmazione avviene attraverso ripetuti cicli di impulso e verifica anziché una singola operazione

• Una programmazione incompleta durante un'improvvisa interruzione dell'alimentazione può lasciare stati incerti delle celle

• Le scritture normalmente prendono di mira le pagine vuote invece di sovrascrivere direttamente i dati esistenti

Le scritture disallineate spesso creano ulteriori spese interne di copia e contabilità.I sistemi che allineano i carichi di lavoro ai limiti della pagina NAND di solito riscontrano una latenza più stabile e un'attività di pulizia in background ridotta.

Le operazioni di cancellazione avvengono con granularità a blocchi perché molte celle condividono strutture di cancellazione ad alta tensione.La cancellazione di regioni più piccole aumenterebbe il sovraccarico del circuito e ridurrebbe la densità di archiviazione.Una cancellazione a blocchi in genere ripristina le celle verso lo stato cancellato, comunemente interpretato come tutti 1.

La programmazione quindi sposta selettivamente i bit verso 0 aggiungendo carica e aumentando la tensione di soglia.A causa di questo comportamento, la NAND supporta la programmazione unidirezionale:

• I bit possono passare da 1 a 0 durante la programmazione

• Il ritorno dei bit da 0 a 1 richiede la cancellazione dell'intero blocco

Questa limitazione della cancellazione prima della scrittura influenza pesantemente la progettazione del controller, i file system e le strategie di ottimizzazione dello storage.I sistemi che ignorano questi vincoli spesso soffrono di una maggiore amplificazione di scrittura, di una latenza instabile e di un'usura accelerata nel tempo.

Un modello operativo semplificato spesso utilizzato è:

• La NAND si comporta come un supporto di memorizzazione pre-cancellato

• La programmazione dei dati esegue principalmente transizioni 1→0

• Le operazioni di cancellazione completa ripristinano il blocco in una condizione riutilizzabile

Celle multilivello e come il margine modella il comportamento nel mondo reale

La NAND moderna aumenta la densità memorizzando più bit all'interno di una singola cella attraverso più intervalli di tensione di soglia.SLC memorizza un bit per cella, mentre MLC, TLC e QLC aumentano progressivamente il numero di stati Vt.

Man mano che più bit vengono memorizzati all'interno di ciascuna cella, il margine di tensione disponibile tra gli stati vicini diventa più piccolo.Ciò rende il dispositivo sempre più sensibile al rumore, alla deriva della ritenzione, agli effetti di disturbo della lettura e alle interferenze delle celle vicine.

All’aumentare della densità emergono diverse conseguenze pratiche:

• Le letture potrebbero richiedere confronti multipli di riferimento per identificare la regione Vt corretta

• I controller spesso adattano dinamicamente le soglie di lettura man mano che i dispositivi invecchiano

• Le operazioni ECC e di aggiornamento diventano più critiche per l'affidabilità a lungo termine

• La variazione di temperatura e la perdita di ritenzione diventano più dannose per la precisione della lettura

A densità più elevate, l’affidabilità della NAND dipende meno dalla capacità della cella di mantenere fisicamente la carica e più dalla capacità del controller di mantenere continuamente una separazione sufficiente tra distribuzioni di tensione sempre più strette.

Il ruolo dei controllori, FTL e Garbage Collection

Il flash NAND non può supportare in modo efficiente le operazioni di sovrascrittura diretta sul posto, quindi controller e firmware virtualizzano il supporto di archiviazione per farlo apparire più simile a un disco al sistema host.Il titolare del trattamento diventa responsabile della traduzione degli indirizzi, dello spostamento dei dati, delle operazioni di pulizia, della gestione dell'usura, del buffering e della gestione del ripristino.

Al centro di questo processo c'è il Flash Translation Layer (FTL), che mappa gli indirizzi host logici alle posizioni NAND fisiche.Quando i dati vengono aggiornati, il controller scrive la nuova versione in una nuova pagina fisica contrassegnando la pagina precedente come obsoleta.Questo comportamento di copia su scrittura consente al sistema di operare entro i limiti di cancellazione NAND pur supportando la normale attività del file system.

Il comportamento tipico del controller include:

• Scrittura di nuovi dati in pagine inutilizzate

• Contrassegnare le pagine obsolete come non valide

• Monitoraggio continuo dei metadati di mappatura

• Recupero dei blocchi obsoleti in un secondo momento attraverso operazioni di pulizia

Man mano che le pagine obsolete si accumulano, il controller esegue la garbage collection spostando le pagine ancora valide in nuovi blocchi, cancellando i vecchi blocchi e restituendoli al pool libero.Il livellamento dell'usura distribuisce i cicli di cancellazione in modo più uniforme sul dispositivo in modo che le aree fortemente scritte non cedano prematuramente.

L'overprovisioning fornisce ulteriore capacità di riserva che aiuta il controller a gestire lo spostamento dei dati in modo più efficiente, soprattutto durante carichi di lavoro di scrittura casuale prolungati.

Diversi fattori operativi influenzano fortemente il comportamento della NAND a lungo termine:

• Il mantenimento dello spazio libero disponibile migliora l'efficienza della raccolta dei rifiuti

• Le condizioni di archiviazione quasi piena spesso aumentano l'instabilità della latenza

• Un'intensità di scrittura più elevata solitamente trae vantaggio da uno spazio con provisioning eccessivo più ampio

• Un'attività di pulizia aggressiva può competere con le prestazioni del carico di lavoro in primo piano

I controller si affidano inoltre al buffering della RAM e alle aree di staging per combinare piccole scritture in operazioni allineate alla pagina mantenendo allo stesso tempo aggiornamenti coerenti dei metadati.

La gestione delle perdite di potenza diventa particolarmente importante perché gli aggiornamenti interrotti possono lasciare pagine parzialmente programmate o informazioni di mappatura incoerenti.Per ridurre il rischio di corruzione, molti progetti implementano:

• Journaling e gestione dei metadati strutturati in log

• Tecniche di aggiornamento della mappatura atomica

• Comportamento di commit protetto

• Sistemi di mantenimento dell'alimentazione basati su condensatori in dispositivi di fascia alta

Nelle implementazioni reali, il comportamento di ripristino prevedibile spesso separa i sistemi di storage altamente affidabili da progetti che funzionano semplicemente in condizioni ideali.

Prospettiva fondamentale, l’affidabilità emerge dal sistema, non solo dalla cellula

A livello di transistor, il flash NAND funziona spostando la tensione di soglia attraverso un movimento controllato della carica.A livello di sistema, il comportamento affidabile della NAND dipende in larga misura dall'efficacia con cui il controller e lo stack software gestiscono le limitazioni del supporto di memorizzazione stesso.

I vincoli più importanti includono:

• Comportamento di cancellazione basato su blocchi

• Limitazioni della programmazione unidirezionale

• Margini Vt più stretti a densità più elevata

• Usura accumulata durante cicli ripetuti

• Deriva della ritenzione e instabilità della lettura nel tempo

Le pratiche di progettazione che di solito producono un comportamento più stabile a lungo termine includono:

• Allineamento delle scritture con i limiti della pagina NAND

• Evitare piccoli aggiornamenti casuali non necessari

• Preservare lo spazio libero per la raccolta dei rifiuti

• Utilizzo di efficaci meccanismi di ripristino e protezione dei metadati

• Progettazione per condizioni di interruzione di corrente impreviste

I sistemi che operano con un comportamento compatibile con la NAND generalmente raggiungono un'affidabilità più prevedibile rispetto ai sistemi che tentano di trattare la NAND come una memoria ad accesso casuale senza restrizioni.

Classificazione NAND Flash

La memoria flash NAND viene comunemente descritta lungo due assi e le decisioni di progettazione quotidiane tendono a ritornare ad essi anche quando i team cercano di evitare discorsi sulla tassonomia.Un asse descrive quanti bit codifica ciascuna cella, mentre l'altro descrive come le celle sono fisicamente disposte nel silicio.Tali scelte influenzano la densità, il costo per bit e la quantità di impegno tecnico necessario per mantenere i tassi di errore e il comportamento di latenza entro limiti confortevoli.

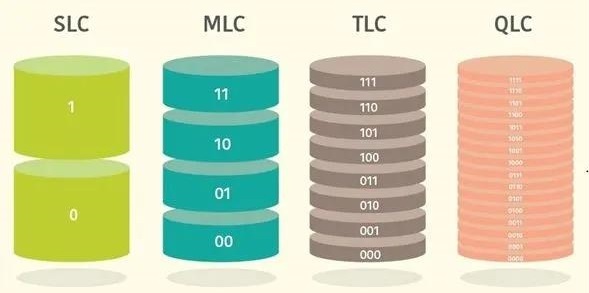

Due assi di classificazione primari:

• Bit per cella: SLC, MLC, TLC, QLC

• Layout fisico: 2D planare vs. 3D impilato

Man mano che più bit vengono raggruppati in una cella o più strati vengono impilati verticalmente, il dispositivo può fornire maggiore capacità con lo stesso ingombro e in genere migliora l'efficienza in termini di costi.Allo stesso tempo, la gestione degli errori smette di essere un problema di fondo e inizia a emergere nelle discussioni sulla strategia del firmware, nei piani di qualificazione e, talvolta, nelle scomode lezioni apprese dopo la distribuzione.In molte implementazioni reali, il die NAND è solo una parte della storia;il comportamento osservato dipende dal modo in cui il controller, il firmware e il carico di lavoro interagiscono per mantenere le operazioni entro margini elettrici sicuri.Quando tale cooperazione è ben progettata, i media possono apparire straordinariamente resilienti;quando non lo è, lo stesso silicio può apparire sorprendentemente fragile.

Classificazione in bit per cella

I bit per cella riguardano, in sostanza, quante finestre distinte di tensione di soglia una singola cella deve rappresentare in modo affidabile.Aumentando il numero di bit aumenta anche il numero di stati di tensione che devono essere rilevati con precisione.Ciò riduce il margine operativo, aumenta i requisiti di calibrazione e rende più probabili le rare condizioni limite durante la convalida.

Conteggi dello stato della tensione:

• SLC: 2 stati

• MLC: 4 stati

• TLC: 8 stati

• QLC: 16 stati

Man mano che la spaziatura della tensione tra gli stati adiacenti si riduce, gli effetti che una volta sembravano lievi fastidi iniziano a tradursi in errori misurabili di bit grezzi.L'elenco è familiare nelle autopsie e nelle sessioni di ottimizzazione: perdita di carica nel tempo, disturbi di lettura, disturbi di programma, cambiamenti guidati dalla temperatura e interferenze da cellula a cellula.Nessuno di questi fenomeni è nuovo;ciò che cambia è lo spazio che il sistema ha per assorbirli prima che il comportamento visibile all'utente si muova.

Questo è uno dei motivi per cui la NAND ad alta densità si comporta come un mezzo gestito.Un’ECC più forte aiuta, ma in pratica diventa solo uno strato di un insieme di strumenti più ampio.I sistemi reali spesso si basano su più meccanismi che lavorano insieme e i team spesso scoprono che una buona NAND su un foglio dati necessita ancora di politiche operative disciplinate sul campo.

Tecniche comuni di affidabilità e gestione:

• Cicli di lettura e riprova per tenere traccia della deriva

• Tensioni di riferimento di lettura adattativa

• Sequenza di programmazione/verifica più conservativa

• Pianificazione della pulizia/aggiornamento dello sfondo

• Livellamento dell'usura che allontana le scritture dai blocchi deboli

Operativamente, la stessa NAND può apparire eccellente sotto un carico di lavoro e tesa sotto un altro.L'aggressività con cui il sistema scrive, quanto vicino al pieno viene mantenuto e quanto intelligentemente pianifica la manutenzione influenzano l'esperienza vissuta.La densità tende ad essere decisa al momento dell'acquisto;la stabilità tende ad essere guadagnata durante il funzionamento.

SLC (cella a livello singolo, 1 bit/cella)

SLC memorizza un bit per cella utilizzando due stati di tensione.L'ampio margine di rumore si traduce in genere in letture e programmi più veloci, un tasso di errore di bit grezzi inferiore e una maggiore resistenza.In termini di controller, l'SLC spesso sembra permissivo: meno iterazioni di tentativi di lettura, più headroom ECC e meno sensibilità alla sottile deriva di tensione.

Laddove la latenza prevedibile è una priorità di progettazione, SLC può ridurre la quantità di coreografia del firmware necessaria per mantenere calma la latenza della coda.La memoria SLC riduce la variazione delle prestazioni sotto carico pesante, riducendo la necessità di metodi complessi di livellamento della latenza.Il costo per bit è più elevato, ma a volte i team accettano questo scambio quando il costo operativo di un comportamento imprevedibile è già evidente nel mancato rispetto degli SLA o in problemi sul campo difficili da riprodurre.

Carichi di lavoro comunemente associati a SLC:

• Controllo industriale e registrazione dell'automazione

• Alcuni dispositivi di rete con obiettivi di latenza rigorosi

• Pipeline di registrazione degli eventi ad alta frequenza

MLC (cella multilivello, tipicamente 2 bit/cella)

MLC memorizza due bit per cella utilizzando quattro stati di tensione e viene spesso scelto quando i team desiderano un equilibrio pragmatico tra efficienza dei costi e durata.Rispetto a SLC, richiede un controllo più rigoroso sul comportamento di programmazione/verifica e si appoggia maggiormente alla calibrazione e all'ECC.Anche così, con un controller ben calibrato e un carico di lavoro ragionevole, MLC può comportarsi in un modo che sembra stabile piuttosto che capriccioso.

In pratica, molti progetti trattano l'MLC come un livello cavallo di battaglia: può sostenere un'attività di scrittura significativa senza spingere immediatamente il sistema in una limitazione aggressiva o in una pesante manutenzione in background.Una sfumatura che tende ad avere importanza nella produzione è la prevedibilità.Quando i burst di scrittura arrivano in momenti difficili, i sistemi basati su MLC spesso mantengono una latenza più stabile rispetto a NAND più densa che opera con la stessa policy firmware, il che può rendere la pianificazione della capacità e i test delle prestazioni meno faticosi dal punto di vista emotivo per il team che esegue le rotazioni di guardia.

TLC (cella a triplo livello, 3 bit/cella)

TLC memorizza tre bit per cella utilizzando otto stati di tensione.Spinge ulteriormente la densità e l’efficienza dei costi, aumentando allo stesso tempo la sensibilità al rumore, all’usura e alla deriva.Per evitare che le prestazioni visibili all'utente sembrino irregolari, molti dispositivi TLC utilizzano la memorizzazione nella cache SLC (spesso chiamata pseudo-SLC), in cui le scritture in entrata arrivano prima in una modalità con margine più ampio e vengono successivamente ripiegate in TLC durante i tempi di inattività.

Questo meccanismo può sembrare eccellente nei benchmark e nelle raffiche brevi e può anche esporre rapidamente la dipendenza dal carico di lavoro sul campo.Le scritture brevi e a raffica possono apparire estremamente veloci;le scritture sostenute possono rallentare una volta che la cache si riempie e il ripiegamento diventa il fattore di stimolazione.I team che implementano con successo TLC tendono a trattare la cache e la pipeline pieghevole come elementi di progettazione di prima classe, non come dettagli di implementazione incidentali.

Comportamenti delle prestazioni TLC riscontrati frequentemente nella distribuzione:

• Scritture a raffica: velocità di scrittura apparente elevata mentre la cache ha spazio

• Scritture sostenute: throughput ridotto dopo la saturazione della cache

• Finestre inattive: la piegatura viene completata e le prestazioni vengono ripristinate

Un modo utile per inquadrare TLC è che non sia lento per impostazione predefinita.Tende a sembrare lento quando il sistema è costretto a comportarsi come un sink di scrittura continuo senza abbastanza tempo di inattività, area libera o larghezza di banda ridotta per recuperare il ritardo.

QLC (cella a quattro livelli, 4 bit/cella)

QLC memorizza quattro bit per cella utilizzando sedici stati di tensione e mira alla massima densità e al basso costo per bit.La spaziatura di tensione più stretta generalmente aumenta i tassi di errore grezzi e riduce la resistenza in scrittura, il che sposta i casi d'uso più adatti verso profili con lettura pesante o scrittura leggera.

Profili che comunemente corrispondono a QLC:

• Librerie di contenuti con modifiche poco frequenti

• Livelli di dati da freddi a caldi

• Archiviazione su larga scala con letture periodiche

Una cosa che spesso coglie di sorpresa i team è che QLC può comunque fornire un elevato throughput di lettura e un'esperienza solida quando il percorso di scrittura è attentamente limitato.I progetti di successo tendono a modellare scritture, batch e buffering anziché aggiornare costantemente piccoli blocchi e riservano abbastanza spazio libero in modo che la garbage collection non trasformi l'attività di routine in turbolenza amplificata dalla scrittura.Da un punto di vista ingegneristico, QLC tende a premiare la progettazione del carico di lavoro e la disciplina delle politiche più delle aspettative di sostituzione immediata.

Classificazione per disposizione fisica

Il layout fisico influenza il modo in cui la NAND scala la capacità e il modo in cui si comporta elettricamente.La NAND planare 2D aumenta la densità restringendo le caratteristiche nel piano del chip, mentre la NAND 3D aumenta la densità impilando gli strati verticalmente.Lo spostamento del settore verso il 3D non è stato solo una preferenza del settore manifatturiero;rifletteva anche la difficoltà pratica di spingere il ridimensionamento planare senza provocare gravi effetti di interferenza e vincoli litografici.

Un vantaggio meno affascinante ma spesso apprezzato della NAND 3D è che può recuperare un certo margine elettrico rispetto all'estremo restringimento planare.Un maggiore ridimensionamento verticale offre opzioni di progettazione che possono migliorare la conservazione dei dati e ridurre alcuni tipi di interferenze. Detto questo, lo stacking introduce la propria variabilità, differenze da strato a strato, non uniformità di processo e modelli spaziali che si evolvono con l’usura, quindi il controller deve ancora apprendere la personalità del dispositivo nel tempo e compensare di conseguenza.

NAND 2D

La NAND planare dispone le celle su una superficie piana e storicamente ridimensionata riducendo la geometria.Nei nodi molto piccoli, gli effetti parassiti e di accoppiamento diventano più difficili da controllare e la resistenza e la fidelizzazione possono diventare più sensibili ai dettagli del carico di lavoro.La NAND planare è ancora presente nei progetti legacy e in alcuni prodotti ottimizzati in termini di costi, ma il suo percorso di scalabilità è limitato rispetto ai moderni approcci 3D.

Dal punto di vista operativo, la NAND planare spesso risponde meglio al comportamento di scrittura conservativo e beneficia di un generoso overprovisioning.Quando i dispositivi vengono utilizzati quasi alla piena capacità con frequenti aggiornamenti casuali, i crolli prestazionali possono manifestarsi prima a causa della pressione della raccolta dei rifiuti e dell’usura accelerata, un risultato che può sembrare frustrante quando appare all’improvviso, anche se il meccanismo sottostante è graduale.

NAND 3D

La NAND 3D impila le celle verticalmente per aumentare la capacità e ridurre la dipendenza dal restringimento planare aggressivo.Questo approccio supporta capacità di stampi e confezioni più grandi, contribuendo al tempo stesso a mantenere costi e resa di produzione gestibili.

Dal punto di vista del sistema, la NAND 3D incoraggia un modello operativo incentrato sul controller: letture adattive, gestione delle variazioni e aggiornamento in background diventano parti di routine per mantenere stabili le prestazioni.Gli SSD basati su 3D ben progettati possono sembrare più intelligenti nella pratica, soprattutto perché il firmware lavora attivamente per mantenere il dispositivo in un punto operativo stabile anziché lasciare che le variazioni si diffondano nel comportamento visibile all'utente.

Tendenze di resistenza e cosa determina effettivamente la durata

I valori di resistenza vengono spesso indicati come intervalli approssimativi del ciclo P/E, ma la resistenza effettiva può variare in base alla temperatura e alle condizioni del carico di lavoro.La durata effettiva dipende dalla generazione del processo, dal livellamento dell'usura e dalla strategia ECC, dalla quantità di overprovisioning, dalla temperatura operativa e dal profilo di amplificazione della scrittura creato dal carico di lavoro e dalla policy del firmware.

Intervalli di resistenza comunemente citati:

• SLC: ~100.000 cicli P/E

• MLC: ~3.000–10.000 cicli P/E

• TLC: ~500 cicli P/E

• QLC: ~150 cicli P/E

In molte implementazioni, la resistenza viene consumata più velocemente dall’amplificazione evitabile che dalle scritture logiche dell’utente.I team spesso prolungano maggiormente la vita utile mantenendo spazio libero sufficiente, riducendo piccole riscritture casuali costanti e concedendo tempi di inattività per la piegatura e la raccolta dei rifiuti piuttosto che selezionando semplicemente una classe di resistenza più elevata sulla carta.La selezione dei media influenza il punto di partenza, ma il comportamento del carico di lavoro e la politica dei controller di solito decidono quanta resistenza teorica viene effettivamente realizzata.

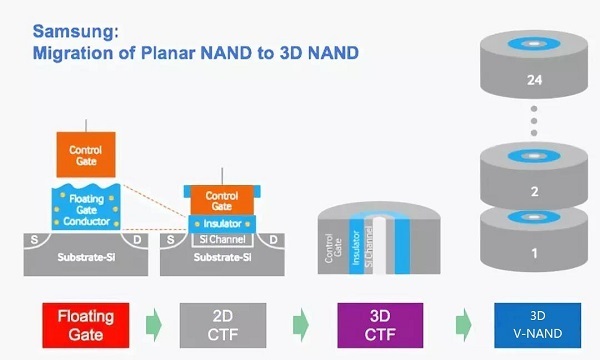

Flash NAND 3D: scalabilità verticale e sfide di produzione

La NAND 3D aumenta la densità di archiviazione impilando le celle di memoria verticalmente invece di fare affidamento principalmente su un restringimento planare aggressivo.Invece di ridurre continuamente le dimensioni laterali delle celle, la capacità viene aumentata impilando più strati per posizionare celle aggiuntive all'interno della stessa area del wafer.

Questo cambiamento architetturale si è reso necessario perché la NAND planare alla fine ha raggiunto un punto in cui un'ulteriore riduzione ha creato gravi problemi di affidabilità e variabilità.Man mano che le celle diventavano più piccole, i margini di stoccaggio della carica si riducevano, il comportamento delle perdite diventava più difficile da controllare e le distribuzioni della tensione di soglia diventavano sempre più sensibili alle variazioni di produzione.

A dimensioni planari avanzate, anche una piccola deriva del processo potrebbe produrre una variazione elettrica più ampia tra wafer e lotti.Il risultato è stato una finestra di processo progressivamente più ristretta in cui il mantenimento di resistenza, ritenzione e comportamento in caso di errori stabili è diventato più difficile e più costoso.

La NAND 3D ha ridotto la dipendenza del settore dalla litografia planare estrema spostando la pressione di ridimensionamento verso l'integrazione verticale invece che verso la pura contrazione laterale.Di conseguenza, la moderna scalabilità della NAND è spesso guidata più dal numero di strati, dalla qualità dell’integrazione e dalla coerenza della produzione che dal solo aggressivo marchio nanometrico.

Perché il settore è andato oltre la NAND planare

Il dimensionamento della NAND planare alla fine ha incontrato limitazioni fisiche che hanno reso la riduzione continua sempre più impraticabile.Le celle planari più piccole immagazzinavano meno carica, rendendo la separazione della tensione di soglia più vulnerabile a perdite, interferenze elettriche e deriva di ritenzione.

Man mano che le dimensioni si restringevano ulteriormente, diversi problemi diventavano sempre più difficili da gestire:

• Ridotto margine di accumulo della carica

• Interferenza cellula-cellula più forte

• Maggiore sensibilità alle perdite

• Distribuzioni della tensione di soglia più ristrette

• Maggiore variabilità del processo tra i wafer

Sebbene la litografia avanzata potesse ancora migliorare la densità, la complessità della produzione e i costi di variabilità aumentarono rapidamente.In molti casi, la contrazione della NAND planare ha ulteriormente prodotto rendimenti decrescenti perché l’affidabilità e il comportamento in termini di rendimento sono diventati più difficili da stabilizzare nella produzione di volumi elevati.

La NAND 3D ha offerto un'alternativa più scalabile aumentando la densità di archiviazione verticalmente e consentendo a molte dimensioni laterali di rimanere relativamente rilassate.Ciò ha aiutato i produttori a continuare a migliorare il costo per bit senza dipendere interamente da un ridimensionamento planare sempre più aggressivo.

Il cambiamento ha cambiato anche la natura dell’ottimizzazione dei processi.Invece di concentrarsi quasi interamente su dimensioni litografiche più piccole, gli sforzi ingegneristici si sono spostati verso la formazione della pila, il controllo della geometria verticale, la qualità della deposizione e l’uniformità della pila lunga.

Flash con trappola di carica e architetture a livello elevato

Molti moderni dispositivi NAND 3D utilizzano Charge-Trap Flash (CTF) invece delle tradizionali strutture a gate mobile.Entrambi gli approcci immagazzinano carica per spostare la tensione di soglia e rappresentano gli stati dei dati, ma differiscono nel modo in cui la carica viene fisicamente immagazzinata all'interno della cella di memoria.

La NAND a gate flottante immagazzina gli elettroni all'interno di un gate flottante conduttivo isolato da strati di ossido.Il flash con trappola di carica immagazzina invece gli elettroni all'interno di strati di trappola isolanti, comunemente basati su materiali di nitruro di silicio.

Questa distinzione diventa sempre più importante man mano che il numero degli strati aumenta perché le strutture 3D alte amplificano le variazioni di produzione e gli effetti delle interferenze elettriche.

Il CTF spesso si allinea meglio con le architetture ad alto livello perché il meccanismo di memorizzazione delle trappole distribuito può tollerare alcune variazioni di processo in modo più efficace rispetto alle strutture conduttive a gate flottante estremamente piccole.

All'aumentare dell'altezza dello stack, diverse fonti di variazione diventano naturalmente più difficili da controllare:

• Deriva dello spessore del film

• Variazione della qualità dell'interfaccia

• Incoerenza del profilo di incisione

• Offset di corrispondenza da camera a camera

• Non uniformità dell'altezza della pila

Negli ambienti produttivi pratici, queste variazioni si accumulano gradualmente su molti livelli e fasi del processo.Le architetture di trappola di carica aiutano a ridurre la sensibilità ad alcuni di questi effetti, soprattutto quando diventa sempre più difficile mantenere una perfetta uniformità strutturale su pile molto alte.

Per molti team di processo, il valore a lungo termine del CTF non è semplicemente il fatto che funziona elettricamente, ma che rimane producibili e stabile su grandi volumi di wafer, strumenti multipli e cicli di produzione lunghi in cui piccole deviazioni del processo diventano inevitabili.

Sfide di scalabilità nella NAND 3D a livello elevato

Poiché il numero di strati NAND 3D continua ad aumentare, le principali sfide di ridimensionamento si spostano dalla semplice riduzione della larghezza di linea al complesso controllo dell’integrazione tridimensionale.Stack più alti introducono più fasi del processo, strutture più alte e maggiori opportunità di accumulare piccole variazioni in differenze elettriche misurabili.

Una delle sfide più difficili è l’incisione profonda del canale verticale.I canali con rapporto d'aspetto elevato devono passare attraverso stack estremamente alti mantenendo uno stretto controllo dimensionale dall'alto verso il basso.

Diversi comportamenti legati all'incisione vengono attentamente monitorati durante l'elaborazione:

• Controllo della conicità

• Effetti di microcarico

• Danni alla parete laterale

• Coerenza delle dimensioni critiche dall'alto verso il basso

Anche una piccola variazione del profilo può ampliare le distribuzioni della tensione di soglia e aumentare il carico di lavoro ECC successivamente durante il funzionamento del dispositivo.I problemi che appaiono minori durante lo screening iniziale a volte diventano molto più visibili dopo la rampa di produzione su larga scala e i test di affidabilità a lungo termine.

Anche la deposizione uniforme del materiale diventa più difficile all’aumentare dell’altezza della pila.Le strutture più alte sono più sensibili ai gradienti di spessore, alle limitazioni di copertura dei gradini e alle incoerenze dell'interfaccia nella topografia profonda.

La non uniformità della deposizione può influenzare direttamente:

• Comportamento della capacità

• Caratteristiche del tunneling

• Stabilità della ritenzione

• Programmare e cancellare la coerenza

Con conteggi di strati inferiori, alcune variazioni potrebbero rimanere gestibili.Tuttavia, man mano che gli stack diventano più alti, le non uniformità precedentemente accettabili possono iniziare a limitare la scalabilità, la resistenza o la stabilità della distribuzione a lungo termine.

Anche la variazione da cellula a cellula diventa sempre più importante nelle strutture ad alta densità.La variabilità emerge dalle differenze geometriche, dalle incoerenze dei materiali, dai danni indotti dal processo e dalle interferenze elettriche tra celle vicine.

I principali contributori alla variazione elettrica includono comunemente:

• Variazione del diametro del canale

• Turni di lunghezza del cancello

• Incoerenza dell'altezza dello stack

• Variazione della densità delle trappole

• Differenze di qualità dell'interfaccia

• Danni indotti dall'incisione

Di conseguenza, la moderna NAND 3D dipende sempre più dall’ottimizzazione coordinata tra la progettazione del dispositivo e gli algoritmi del controller.Un ECC più forte, metodi di lettura-ripeto adattivi e strategie di programmazione perfezionate aiutano a compensare la diffusione elettrica che i miglioramenti del processo da soli potrebbero non essere più completamente eliminati.

Rendimento e affidabilità definiscono in definitiva i limiti economici del ridimensionamento NAND di alto livello.L'aggiunta di livelli aumenta la complessità del processo, le opportunità di esposizione totale ai difetti e le spese generali di produzione lungo la linea di produzione.

Diversi fattori influenzano fortemente il rendimento e il comportamento dei costi:

• Frequenza di rilavorazione

• Riduzione della produttività

• Cestino pesante del dispositivo

• Accumulo di difetti nelle fasi di processo aggiuntive

Un progetto può raggiungere obiettivi di densità impressionanti pur continuando a lottare commercialmente se la variazione di affidabilità diventa instabile o se la produttività di produzione diminuisce troppo bruscamente.In pratica, le strategie di scalabilità di maggior successo sono spesso quelle che mantengono rendimenti stabili, resistenza prevedibile e comportamento di produzione gestibile nella produzione di volumi a lungo termine.

Perché il conteggio degli strati è più importante delle etichette "nm".

Nella NAND 3D, il progresso della scalabilità viene solitamente misurato in modo più significativo attraverso il numero di strati, la densità di archiviazione effettiva e il costo per bit piuttosto che un marchio nanometrico estremamente aggressivo.

A differenza dei dispositivi logici all'avanguardia, dove la scalabilità dipende fortemente dalla riduzione delle dimensioni laterali dei transistor, la NAND 3D ottiene gran parte del suo miglioramento attraverso lo stacking verticale e l'integrazione architetturale.

Ciò cambia il modo in cui l'impegno tecnico viene distribuito tra sviluppo e produzione.Invece di concentrarsi principalmente su geometrie planari più piccole, i team dedicano più tempo alla risoluzione di problemi relativi a:

• Coerenza dell'integrazione verticale

• Uniformità dello stack

• Gestione dello stress da film

• Controllo del processo a canale profondo

• Variabilità elettrica tra strutture alte

Di conseguenza, la NAND 3D segue una roadmap di ridimensionamento più incentrata sulla struttura piuttosto che puramente incentrata sulla litografia.La sfida pratica non è semplicemente aumentare il numero degli strati, ma garantire che gli stack più alti continuino a fornire resa, resistenza, ritenzione e affidabilità a lungo termine accettabili su scala di produzione.

Applicazioni Flash NAND e distribuzione nel mondo reale

Il flash NAND viene utilizzato nell'elettronica di consumo, nei sistemi industriali, nelle piattaforme automobilistiche, nelle apparecchiature di rete, nell'infrastruttura cloud e nei dispositivi integrati.Tuttavia, il successo dell'implementazione dipende meno dalle etichette di marketing e più dal modo in cui l'architettura NAND corrisponde al comportamento effettivo del carico di lavoro del sistema.

Negli ambienti ingegneristici pratici, l'affidabilità e la durata sono determinate non solo dalla tecnologia flash stessa, ma anche dal comportamento del controller, dall'intensità di scrittura, dalle condizioni di temperatura, dalla frequenza di aggiornamento e dalle esigenze di conservazione a lungo termine.

Poiché la densità NAND continua ad aumentare, la progettazione del sistema in grado di tenere conto del carico di lavoro diventa sempre più importante perché la resistenza, la stabilità della latenza e il comportamento di conservazione possono variare notevolmente a seconda di come viene utilizzato il supporto di archiviazione.

Corrispondenza dei tipi NAND con carichi di lavoro reali

Diversi tipi di NAND sono ottimizzati per diversi modelli di carico di lavoro, aspettative di resistenza e obiettivi di costo.

Nelle implementazioni reali, la soluzione con le migliori prestazioni è spesso quella il cui comportamento di scrittura si allinea in modo più naturale con i punti di forza e i limiti dell'architettura NAND selezionata.

La NAND SLC è comunemente utilizzata in ambienti in cui l'affidabilità, la stabilità di conservazione e l'elevata resistenza in scrittura contano più della densità di archiviazione.I sistemi industriali e embedded spesso preferiscono i progetti SLC o pseudo-SLC perché questi dispositivi possono rimanere spenti per lunghi periodi pur dovendo comunque avviarsi in modo affidabile senza corruzione dei dati.

SLC è spesso selezionato per:

• Avviare il firmware

• Metadati critici

• Registrazione degli eventi

• Memorizzazione della configurazione industriale

• Sistemi embedded di lunga durata

Questi carichi di lavoro in genere comportano un'attività di scrittura concentrata e una bassa tolleranza per comportamenti di errore imprevisti.Anche modifiche relativamente piccole al firmware, come una maggiore frequenza di registrazione o una raccolta di telemetria più aggressiva, possono accelerarne l'usura se i budget di scrittura non vengono gestiti con attenzione.

La NAND TLC domina i mercati di storage tradizionali perché bilancia abbastanza bene costi, densità e resistenza se abbinata a controller efficaci e alla gestione del carico di lavoro.In molti sistemi, TLC si comporta in modo affidabile quando l'amplificazione della scrittura è controllata e lo stack di archiviazione evita attività di riscrittura non necessarie.

Le tecniche di controllo comuni utilizzate con TLC includono:

• Livellamento dell'usura

• Forte attuazione dell'ECC

• Cattiva gestione dei blocchi

• Strategie di memorizzazione nella cache intelligenti

• Supporto per l'overprovisioning

In pratica, le prestazioni e la resistenza della TLC spesso dipendono fortemente dal comportamento di scrittura del software.I sistemi che scrivono in batch in modo efficiente e riducono l'attività di riscrittura casuale spesso raggiungono un funzionamento molto più stabile a lungo termine rispetto ai sistemi che generano carichi di lavoro di piccola scrittura incontrollati.

La NAND QLC è sempre più utilizzata in ambienti ad alta intensità di lettura in cui una grande capacità e un costo per bit inferiore sono più importanti della resistenza in scrittura sostenuta.Questi sistemi spesso si affidano al caching, al tiering o alla gestione della scrittura a fasi per ridurre lo stress diretto sulla NAND stessa.

La distribuzione QLC appare comunemente in:

• Conservazione degli archivi

• Infrastruttura di distribuzione dei contenuti

• Piattaforme di conservazione frigorifera

• Livelli di dati caldi

• Stoccaggio dei consumatori di grande capacità

I sistemi QLC generalmente si comportano in modo più prevedibile quando i carichi di lavoro enfatizzano:

• Scritture sequenziali di grandi dimensioni

• Consolidamento del background

• Comportamento di memorizzazione nella cache gestito

• Migrazione dei dati hot a livelli di storage più veloci

Senza un'attenta modellazione del carico di lavoro, i sistemi QLC potrebbero riscontrare notevoli rallentamenti nella scrittura sostenuta, latenza incoerente e limitazioni di resistenza precedenti una volta che le regioni della cache si saturano.

In tutte le classi NAND, una lezione ricorrente del settore rimane coerente: la disciplina del carico di lavoro spesso influisce sull’affidabilità con la stessa forza della tecnologia NAND stessa.

Utilizzo della NAND nei sistemi di consumo, automobilistici, industriali e di comunicazione

La memoria flash NAND è presente in un'ampia gamma di mercati, ma ogni ambiente applicativo impone modelli di stress e aspettative di affidabilità diversi sul sistema di storage.

Nell’elettronica di consumo, La NAND memorizza sistemi operativi, applicazioni, firmware, contenuti multimediali e dati della cache temporanea.È comunemente utilizzato in smartphone, smart TV, fotocamere, console di gioco, stampanti, tablet e altri dispositivi portatili.In questi sistemi, i picchi di latenza e le scritture lente e prolungate possono influire notevolmente sulla reattività del dispositivo, in particolare durante la registrazione a raffica della fotocamera, gli aggiornamenti del sistema operativo, la sincronizzazione in background, l'installazione di giochi e l'applicazione di patch.Per questo motivo, i controller spesso si concentrano su una gestione più fluida del carico di lavoro durante il normale funzionamento.

Sistemi automobilistici pongono requisiti molto più severi in termini di affidabilità, conservazione a lungo termine e stabilità della temperatura.I dispositivi NAND nei veicoli possono funzionare per molti anni in condizioni termiche elevate durante la gestione di dati di infotainment, archiviazione di navigazione, piattaforme telematiche, controller di dominio, aggiornamenti firmware, registrazione continua e attività di archiviazione relative ad ADAS.Per supportare queste condizioni, i progetti di storage automobilistico spesso utilizzano un budget di scrittura conservativo, test di qualificazione approfonditi, isolamento delle partizioni per dati ad alto tasso di abbandono e convalida dell'affidabilità del ciclo di vita lungo.

Sistemi industriali e infrastrutturali spesso danno priorità al comportamento prevedibile a lungo termine rispetto alla densità massima.La NAND viene utilizzata in PLC, controller industriali, sistemi di misurazione, terminali POS, piattaforme robotiche e infrastrutture di controllo dell'illuminazione.Poiché la manutenzione di molte implementazioni è difficile o costosa, questi sistemi in genere dipendono da un monitoraggio esplicito dello stato, da policy di gestione flash semplificate, da un comportamento ridotto di scrittura casuale e da una pianificazione conservativa della resistenza per migliorare la conservazione e il comportamento corretto in caso di errore.

Apparecchiature per le comunicazioni utilizza NAND per l'archiviazione del firmware, la registrazione, il buffering e la gestione della configurazione in modem, sistemi di telecomunicazioni, apparecchiature di rete, moduli M2M e dispositivi VoIP.Aggiornamenti frequenti e registrazioni continue possono creare regioni di usura concentrate se la gestione dei dati non viene gestita attentamente.Le piattaforme di comunicazione affidabili spesso trattano la gestione del firmware come un processo del ciclo di vita controllato, utilizzando procedure di staging, convalida, gestione dei commit e recupero sicuro per ridurre lo stress di sovrascrittura ripetuta e migliorare il ripristino durante aggiornamenti interrotti o eventi di alimentazione imprevisti.

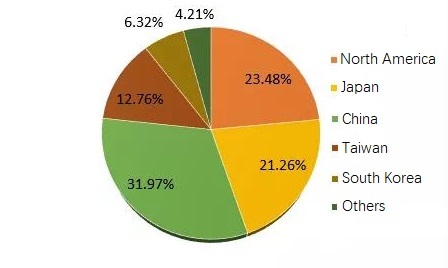

Ridimensionamento della produzione, andamento dei costi e crescita del mercato

Anche durante i periodi di instabilità dei prezzi o di temporaneo rallentamento del mercato, il volume delle spedizioni NAND a lungo termine continua a crescere perché la generazione complessiva di dati e la domanda di storage locale continuano ad aumentare in quasi tutti i principali settori.

La crescita è guidata da due tendenze principali che si verificano contemporaneamente:

• Le applicazioni memorizzano continuamente più dati localmente

• I produttori migliorano continuamente i bit per wafer attraverso il ridimensionamento

La crescita della domanda è comunemente collegata a:

• Supporti ad alta risoluzione

• Piattaforme software più grandi

• Caching locale ampliato

• Crescita dello spazio di archiviazione sui dispositivi edge

• Espansione dei dati relativi all'intelligenza artificiale

I miglioramenti del dimensionamento dal lato dell’offerta sono comunemente guidati da:

• Conteggio di strati NAND 3D più elevati

• Rendimenti produttivi migliorati

• Migliore controllo del processo

• Tecnologie delle celle più dense

In molti mercati, il consumo totale di storage continua ad aumentare anche quando il volume delle spedizioni dei dispositivi varia, poiché la capacità di storage per dispositivo continua ad aumentare nel tempo.

Man mano che le tecnologie NAND diventano più dense, l’affidabilità a lungo termine dipende sempre più dall’ottimizzazione coordinata tra:

• Architettura NAND

• Algoritmi del controllore

• Capacità ECC

• Comportamento del carico di lavoro

• Gestione della scrittura del software

I sistemi che gestiscono attivamente i modelli di scrittura, monitorano le condizioni di salute e pianificano il comportamento di invecchiamento generalmente mantengono prestazioni stabili nel corso della vita anche quando utilizzano tecnologie NAND ad alta densità.I sistemi che ignorano la disciplina del carico di lavoro spesso presentano variabilità indipendentemente dal grado NAND pubblicizzato o dalle specifiche di resistenza teorica.

Conclusione

NAND Flash si è evoluta in una delle tecnologie di storage più importanti nell'elettronica moderna perché combina capacità elevata, produzione scalabile e costo per bit competitivo.Tuttavia, un comportamento affidabile della NAND dipende dalla comprensione dei suoi limiti fisici e dalla progettazione di sistemi che funzionino con la programmazione della pagina, il comportamento di cancellazione dei blocchi, l'accumulo di usura e i vincoli sui margini di tensione piuttosto che contro di essi.Con l'aumento della densità di storage attraverso TLC, QLC e stacking NAND 3D avanzato, il ruolo di controller, ECC, livellamento dell'usura, garbage collection, gestione adattiva delle letture e modellamento del carico di lavoro diventa ancora più critico per mantenere un funzionamento stabile a lungo termine.La resistenza e le prestazioni nel mondo reale non sono determinate solo dalle celle di memoria, ma dall'interazione tra architettura NAND, strategia del controller, comportamento del firmware, gestione dello spazio libero e modelli di carico di lavoro delle applicazioni.I sistemi che tengono conto di questi fattori nelle prime fasi del processo di progettazione in genere raggiungono un'affidabilità più prevedibile, prestazioni più fluide e una vita operativa più lunga negli ambienti di consumo, industriali, automobilistici e di storage su larga scala.

Domande frequenti [FAQ]

1. Perché la memoria flash NAND è considerata un supporto di archiviazione gestito anziché una semplice memoria?

Il flash NAND non supporta naturalmente la sovrascrittura diretta a livello di byte come la RAM tradizionale.Funziona utilizzando la programmazione a livello di pagina e la cancellazione a livello di blocco, il che significa che gli aggiornamenti dei dati spesso richiedono rimappatura, garbage collection e gestione in background prima che possano verificarsi nuove scritture.A causa di questo comportamento, i controller e il firmware diventano essenziali per il livellamento dell'usura, la gestione dei blocchi errati, la correzione ECC e la mappatura logico-fisica.Nei sistemi reali, il controller determina in gran parte se la NAND si comporta in modo fluido o diventa instabile sotto carichi di lavoro sostenuti.

2. Perché i sistemi flash NAND hanno difficoltà con piccole scritture casuali rispetto ai carichi di lavoro sequenziali?

L'architettura NAND è ottimizzata per trasferimenti sequenziali di grandi dimensioni anziché per aggiornamenti sul posto sparsi.Poiché le pagine esistenti non possono essere semplicemente sovrascritte, le scritture casuali attivano il comportamento copy-on-write, gli aggiornamenti dei metadati e l'attività di garbage collection.Queste operazioni aumentano l'amplificazione della scrittura, riducono la resistenza e creano picchi di latenza.Le scritture sequenziali si allineano in modo più naturale con la pagina NAND e le strutture dei blocchi, consentendo ai controller di mantenere un throughput più stabile e ridurre il sovraccarico in background.

3. In che modo Flash Translation Layer (FTL) influenza l'affidabilità e le prestazioni dell'SSD?

Il Flash Translation Layer funge da livello di virtualizzazione tra il sistema host e le celle NAND fisiche.Invece di sovrascrivere le pagine esistenti, FTL reindirizza gli aggiornamenti alle nuove pagine contrassegnando quelle più vecchie come obsolete.Ciò consente operazioni di copia su scrittura, garbage collection, livellamento dell'usura e continuità dell'indirizzo logico.In pratica, la stabilità dell'SSD dipende in larga misura dall'intelligenza con cui l'FTL gestisce la coerenza dei metadati, la gestione dello spazio libero e il ripristino dopo un'improvvisa perdita di potenza.

4. Perché l'aumento dei bit per cella riduce la resistenza della NAND e i margini di affidabilità?

Man mano che la NAND passa da SLC a MLC, TLC e QLC, ciascuna cella deve rappresentare più stati di tensione di soglia.Ciò riduce il margine di tensione che separa gli stati adiacenti, rendendo la cella più sensibile al rumore, alla perdita di carica, alla deriva termica, ai disturbi di lettura e alle interferenze delle celle vicine.La NAND a densità più elevata richiede quindi un ECC più forte, soglie di lettura adattive, policy di aggiornamento e algoritmi di controllo più sofisticati per mantenere un funzionamento affidabile nel tempo.

5. Perché gli SSD TLC e QLC spesso mostrano prestazioni di burst veloci ma scritture sostenute più lente?

Molte unità TLC e QLC utilizzano la memorizzazione nella cache pseudo-SLC per archiviare temporaneamente i dati in ingresso in stati di margine di tensione più ampi.Durante brevi burst, questa cache offre un'elevata velocità di scrittura apparente.Tuttavia, una volta riempita la cache, il controller deve inserire i dati in stati TLC o QLC più densi in background.I carichi di lavoro di scrittura sostenuti possono quindi esporre velocità di programmazione native più lente, maggiore pressione sulla garbage collection e ridotta coerenza del throughput.

6. Cosa rende la protezione dalle perdite di potenza così importante nei sistemi di storage basati su NAND?

Poiché gli aggiornamenti NAND fanno molto affidamento su tabelle di mappatura e scritture graduali, un'improvvisa perdita di alimentazione può interrompere gli aggiornamenti dei metadati o lasciare le pagine parzialmente programmate.Senza meccanismi di protezione, ciò potrebbe corrompere le mappature logiche o creare stati di archiviazione incoerenti difficili da ripristinare.I progetti di fascia alta spesso utilizzano journaling, commit di metadati atomici, strategie di buffering e condensatori di mantenimento dell'energia per preservare l'integrità della mappatura durante arresti imprevisti.

7. Perché il settore è passato dalle architetture NAND planari alle architetture NAND 3D?

La NAND planare alla fine ha incontrato limiti di ridimensionamento poiché la riduzione delle dimensioni delle celle ha aumentato i problemi di perdite, interferenze e variabilità.La NAND 3D ha risolto questi problemi impilando le celle verticalmente invece di affidarsi interamente a geometrie laterali più piccole.Ciò ha consentito ai produttori di aumentare la densità attraverso strati aggiuntivi riducendo al contempo la dipendenza dal ridimensionamento della litografia estremamente aggressivo.La transizione ha migliorato la scalabilità del costo per bit e ha ripristinato un certo margine elettrico che era diventato difficile da mantenere nella NAND planare altamente scalabile.

8. In che modo il flash con trappola di carica (CTF) migliora la scalabilità nella moderna NAND 3D?

A differenza della tradizionale NAND a gate flottante, il flash con trappola di carica immagazzina la carica all'interno di strati di trappola isolanti anziché in gate flottanti conduttivi.Questa struttura tollera meglio parte della variabilità introdotta da stack 3D molto alti, tra cui la variazione dello spessore del film, le incoerenze dell'incisione e la deriva del processo da strato a strato.Nella NAND con numero elevato di strati, CTF spesso fornisce un comportamento di integrazione più gestibile e una migliore scalabilità per i processi di produzione moderni.

9. Perché lo spazio libero influisce fortemente sulle prestazioni e sulla resistenza dell'SSD NAND?

I controller si affidano alle pagine libere disponibili e ai blocchi di riserva per eseguire la garbage collection in modo efficiente.Quando un'unità si avvicina alla piena capacità, il controller ha meno spazio per riposizionare i dati validi, aumentando l'amplificazione della scrittura e l'attività di pulizia in background.Ciò spesso causa picchi di latenza imprevedibili, prestazioni inferiori e prolungate e un'usura accelerata.Mantenere un'area libera ed evitare un funzionamento quasi completo e costante generalmente migliora sia la reattività che la resistenza a lungo termine.

10. Perché molti sistemi embedded combinano la flash NOR per l'archiviazione di avvio e la flash NAND per l'archiviazione di massa?

La flash NOR offre letture casuali veloci e funzionalità Execute-In-Place (XIP), rendendola ideale per bootloader e immagini firmware di piccole dimensioni che richiedono un comportamento di avvio deterministico.Il flash NAND, nel frattempo, offre una densità molto più elevata e un costo per bit inferiore per l'archiviazione di set di dati, registri, supporti e dati applicativi di grandi dimensioni.La suddivisione delle responsabilità tra NOR e NAND consente ai sistemi di bilanciare prestazioni di avvio affidabili con uno storage efficiente ad alta capacità.
