Comprensione dei microcontrollori AVR: caratteristiche, modelli e usi

I microcontrollori AVR sono dispositivi RISC a 8 bit noti per l'architettura semplice, l'esecuzione rapida delle istruzioni, la memoria flash su chip e il basso consumo energetico.Sono diventati ampiamente utilizzati attraverso le piattaforme Atmel, Microchip e Arduino, rendendo più semplice lo sviluppo integrato per studenti, hobbisti e ingegneri.Questo articolo spiega le caratteristiche, i vantaggi, le linee di prodotti, l'identificazione dei modelli, le applicazioni e gli strumenti di sviluppo dell'AVR utilizzati nei moderni sistemi embedded.

Catalogo

Panoramica dei microcontrollori AVR

I microcontrollori AVR sono dispositivi RISC a 8 bit basati su un'architettura Harvard modificata.Lo sviluppo è iniziato nel 1996 presso il Norwegian Institute of Technology.Uscita ufficiale seguita nel 1997 da Atmel.La memoria flash su chip consentiva la memorizzazione diretta del programma.La programmazione è diventata più semplice e veloce.La prototipazione rapida è diventata possibile nei sistemi embedded.

L'elevata efficienza di esecuzione definisce le prestazioni dell'AVR.La maggior parte delle istruzioni viene completata in un singolo ciclo di clock.Le prestazioni raggiungono circa 1 MIPS per MHz.L'architettura semplice supporta un funzionamento rapido e prevedibile.Velocità e semplicità bilanciate si adattano a molte applicazioni embedded.

Microchip Technology ha acquisito Atmel nel 2016. Lo sviluppo continuo ha migliorato la velocità, il controllo della potenza e il supporto delle periferiche.Compatibilità ampliata tra le applicazioni moderne.L’utilizzo è aumentato nell’IoT, nei dispositivi indossabili e nei sistemi industriali.L'integrazione con Arduino ha rafforzato l'adozione nel campo dell'istruzione e dello sviluppo.

Memoria flash su chip

La memoria flash su chip ha eliminato la necessità di archiviare programmi esterni.La progettazione dei circuiti è diventata più semplice e compatta.I flussi di lavoro di programmazione sono diventati più facili da gestire.Gli aggiornamenti del codice sono diventati più rapidi e flessibili.

I sistemi compatti hanno beneficiato di un numero ridotto di componenti.Funzionamento affidabile migliorato nei progetti integrati.Gli aggiornamenti rapidi del codice supportavano lo sviluppo iterativo.La robotica e i sistemi di sensori hanno ottenuto cicli di sviluppo più rapidi.

Esecuzione del ciclo di clock singolo

L'esecuzione a ciclo singolo consente il completamento della maggior parte delle istruzioni in un passo di clock.L'elaborazione diventa più rapida ed efficiente.La gestione delle istruzioni rimane semplice e diretta.Le prestazioni rimangono costanti con carichi di lavoro diversi.

Un funzionamento efficiente supporta i compiti nei sistemi di elaborazione e controllo del segnale.Durante il funzionamento è possibile un basso consumo energetico.I sistemi portatili e sensibili al consumo energetico traggono vantaggio da questo design.Le prestazioni stabili supportano applicazioni integrate affidabili.

L’era del microchip

Lo sviluppo del microchip ha ampliato le capacità AVR.Velocità di clock più elevate hanno migliorato le prestazioni di elaborazione.Le funzionalità periferiche hanno aumentato la flessibilità del sistema.Le opzioni di connettività supportavano le moderne esigenze di comunicazione.

Il supporto wireless ne ha consentito l'uso nei sistemi connessi.Le funzionalità di sicurezza hanno migliorato la protezione dei dati.I sistemi industriali hanno beneficiato di un controllo affidabile e di una risposta rapida.L'integrazione con i protocolli di comunicazione ha supportato progetti avanzati.

Integrazione AVR e Arduino

I microcontrollori AVR sono diventati ampiamente utilizzati attraverso le piattaforme Arduino.Lo sviluppo è diventato più accessibile e pratico.Strumenti semplici supportavano la creazione rapida di circuiti.Le barriere dell’apprendimento sono diventate più basse nella progettazione integrata.

L'uso didattico è aumentato nella formazione sull'elettronica.I progetti pratici hanno supportato la comprensione dei concetti fondamentali.La prototipazione rapida è diventata più semplice per i sistemi complessi.La progettazione robotica e basata su sensori ha beneficiato di uno sviluppo semplificato.

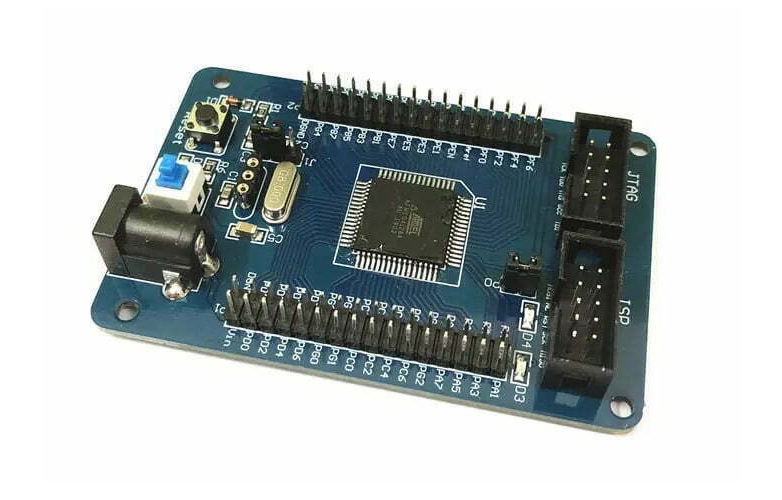

Vantaggi dei microcontrollori AVR

• Elaborazione rapida grazie all'esecuzione delle istruzioni con ciclo di clock singolo

• Prestazioni efficienti utilizzando l'architettura RISC

• Basso consumo energetico con molteplici modalità di sospensione

• Durata prolungata della batteria in sistemi portatili e ad energia limitata

• Funzionamento stabile nelle applicazioni

• Le periferiche integrate riducono la necessità di componenti esterni

• L'ADC e il DAC integrati supportano l'elaborazione del segnale analogico

• Le periferiche indipendenti dal core consentono il funzionamento durante gli stati di basso consumo

• Progettazione del circuito semplificata e ridotta complessità del sistema

• Prestazioni affidabili nei sistemi di controllo e automazione

• Ampio supporto di sviluppo su Arduino, Microchip Studio e PlatformIO

• Ampia comunità open source con librerie e documentazione

• Prototipazione più rapida e processo di sviluppo più semplice

• Transizione fluida dal prototipo alla produzione

• Gamma di prodotti scalabile per diverse esigenze applicative

• Opzioni convenienti per progetti semplici

• I modelli avanzati supportano sistemi complessi e connessi

• Utilizzo flessibile in applicazioni consumer, industriali e IoT

Ripartizione della linea di prodotti AVR

Attraverso decenni di sviluppo tecnologico e ingegno, i microcontrollori AVR sono cresciuti fino a diventare una gamma versatile di serie di prodotti, ciascuno progettato unicamente per soddisfare requisiti distinti all'interno dei sistemi embedded.Questa analisi esamina una gamma di serie AVR, sottolineandone le caratteristiche specifiche e le applicazioni pratiche.

Serie AVR classica

La classica serie AVR ha gettato le basi per la tecnologia dei microcontrollori AVR.Conosciuta per la sua affidabilità, semplicità ed efficacia, questa linea continua a supportare una varietà di usi contemporanei.

• Set di istruzioni efficienti, flussi di lavoro di programmazione semplici e una progettazione attenta ai costi sono i tratti distintivi di questa serie.

• Questi microcontrollori eccellono in scenari che richiedono design compatti e funzionalità di sistema affidabili, come l'automazione di base, la comunicazione dei sensori e le configurazioni di sistema a basso consumo energetico.

• Le industrie apprezzano la facilità di integrazione offerta da questi dispositivi, spesso preferendo progetti che enfatizzano la semplicità operativa piuttosto che la stratificazione di complessità inutili.

• L'architettura semplificata rende questa serie particolarmente adatta all'istruzione, fornendo agli studenti una piattaforma intuitiva per esplorare sistemi embedded e discipline di programmazione.

• La lezione duratura di questa serie è l'importanza attribuita alle soluzioni basate sulla funzionalità.Sebbene le funzionalità avanzate dominino molti domini, i microcontrollori semplificati di questa linea legacy continuano a sovraperformare le loro controparti più avanzate in particolari implementazioni pratiche e sensibili ai costi.

I microcontrollori AVR rimangono opzioni affidabili per coloro che apprezzano la semplicità d'uso e le prestazioni efficaci, dimostrando la forza duratura del loro design semplice.

Serie AVR di nuova generazione

Le moderne richieste di sistemi embedded spesso comportano la gestione di sfide complesse come la gestione dei dati, il supporto di diversi protocolli di comunicazione e il raggiungimento di un utilizzo ottimale dell'energia.La serie AVR di prossima generazione risponde a questi requisiti in evoluzione con aggiornamenti architettonici avanzati e funzionalità lungimiranti.

• Le periferiche Core Independent Periferiche (CIP) espanse fungono da caratteristiche distintive di questi microcontrollori, offrendo funzionalità autonome che riducono il coinvolgimento della CPU.

• Ciò si traduce in vantaggi quali tempi di risposta più rapidi, minor consumo di energia e un aumento complessivo dell'efficienza del sistema, rendendoli ideali per ambienti come la gestione dei motori, i sistemi di comunicazione wireless, i sensori e l'automazione industriale.

• Le considerazioni progettuali alla base delle moderne serie AVR enfatizzano la modularità e l'ottimizzazione delle risorse, armonizzandosi con le preferenze del settore per i sistemi scalabili e adattivi.Questa flessibilità strutturale si rivela preziosa in situazioni in cui la precisione dei tempi e l'efficienza energetica non sono negoziabili.

• La serie introduce un sottile cambiamento nella filosofia dei sistemi embedded, sostenendo una decentralizzazione delle operazioni all'interno delle strutture dei microcontrollori.Ciò favorisce progettazioni di sistema più dinamiche e reattive, spingendo i limiti dell’architettura firmware convenzionale.

• Gli sviluppatori notano spesso l'aumento delle prestazioni consentito dai CIP e da altre funzionalità avanzate, accentuando il valore della serie in scenari in cui multitasking e precisione si uniscono come requisiti fondamentali.

La serie AVR di nuova generazione supporta nuovi approcci progettuali, consentendo soluzioni di sistema scalabili che soddisfano esigenze applicative dettagliate migliorando al tempo stesso le prestazioni.

Identificazione del modello

Parte	Significato	Esempio di interpretazione
ATmega	Famiglia di prodotti	serie megaAVR
328	Dimensione flash	Flash da 32KB
p	Tecnologia PicoPower a basso consumo	Supporta le modalità a basso consumo
A	Tipo di pacchetto	Pacchetto TQFP
U	Grado di applicazione/Standard ambientale	Grado industriale, senza piombo

Applicazioni e presenza sul mercato

Il microcontrollore AVR mantiene una posizione formidabile nel panorama competitivo nonostante le sfide poste dalle alternative a 32 bit basate su ARM nei settori industriali.La sua influenza sul mercato rimane stabile, supportata da proiezioni che stimano una valutazione superiore a 2,34 miliardi di dollari entro il 2024. Questa rilevanza sostenuta deriva dalla sua capacità di adattarsi perfettamente a diversi casi d’uso, rafforzando il suo ruolo sia nei settori consolidati che in quelli emergenti.

Piattaforme educative e Makerspace

AVR è diventato sinonimo di microcontrollori entry-level in ambienti accademici e hub tecnologici sperimentali.Il suo ruolo all'interno delle piattaforme Arduino favorisce l'apprendimento creativo, offrendo ad appassionati, studenti e hobbisti una strada pratica per esplorare concetti di elettronica e programmazione.

• Un solido ecosistema open source supporta studenti e creatori consentendo la sperimentazione pratica che collega concetti teorici con l'innovazione pratica.

• La programmabilità semplificata abbinata a tutorial online facilita il passaggio da esercizi fondamentali, come il lampeggiamento dei LED, a complessi sistemi di automazione.

• Le istituzioni educative ne riconoscono l'accessibilità e la profondità, garantendo che l'AVR sia integrato nei programmi di studio di ingegneria e nei makerspace collaborativi per incoraggiare l'esplorazione e la risoluzione dei problemi.

Questa miscela di efficienza, facilità d'uso e profondità garantisce che AVR mantenga la sua alta considerazione tra educatori e creatori che cercano di ispirare curiosità insieme allo sviluppo di competenze tecniche.

Dispositivi di consumo

La moderna elettronica di consumo richiede progetti attenti al consumo energetico e l'AVR eccelle come microcontrollore ottimizzato per prestazioni efficienti dal punto di vista energetico.

• Il basso consumo energetico lo rende ideale per applicazioni IoT dipendenti dalla batteria, inclusi dispositivi indossabili, sistemi domestici intelligenti e monitor sanitari portatili.

• Negli ecosistemi domestici intelligenti, i controller basati su AVR gestiscono abilmente le trasmissioni di dati bilanciando i vincoli delle risorse, migliorando così la sostenibilità e la convenienza.

• Le tecnologie indossabili si affidano all'adattabilità dell'AVR per integrarsi perfettamente con i sensori per il monitoraggio del fitness, il monitoraggio della frequenza cardiaca e le valutazioni della salute senza aggiungere inutili complessità.

Queste capacità pratiche illustrano la rilevanza duratura di AVR nell'elettronica di consumo, anche se il mercato si diversifica con alternative di fascia alta.

Automazione industriale

Nell'automazione industriale, l'AVR si distingue rimanendo indispensabile in applicazioni mirate e che richiedono precisione, nonostante le sue dimensioni compatte e i limiti di elaborazione.

• Svolge un ruolo importante nelle reti di sensori, attuatori e sistemi di controllo, garantendo affidabilità e reattività in condizioni operative dinamiche.

• In ambienti quali stabilimenti, centrali elettriche o layout di monitoraggio di strutture, AVR offre costantemente un'orchestrazione affidabile delle attività mantenendo l'efficienza in termini di costi.

• Scenari difficili, caratterizzati da interferenze di segnale o temperature estreme, vedono l'AVR Excel come un'opzione duratura progettata per resistere a carichi di lavoro impegnativi.

Questa capacità di prosperare in ambienti efficienti in termini di risorse ma allo stesso tempo ad alta pressione consolida il suo status di risorsa per i processi di livello industriale che richiedono un equilibrio pragmatico tra utilità e semplicità.

Sistemi automobilistici

AVR soddisfa con successo i severi requisiti delle applicazioni automobilistiche, affrontando le sfide specifiche del settore con coerenza e precisione.

• Le certificazioni di livello automobilistico evidenziano la resistenza dell'AVR al calore e alle condizioni avverse, garantendo un funzionamento affidabile nei sistemi ausiliari del veicolo come il controllo del clima, i moduli di illuminazione e i meccanismi delle porte.

• Nei segmenti dell'infotainment, l'AVR supporta la navigazione e le interfacce reattive mantenendo un consumo energetico minimo.

• Il suo design attento ai costi e la solida affidabilità lo posizionano come una soluzione in grado di soddisfare le tendenze in evoluzione della tecnologia automobilistica senza compromettere l'integrità delle prestazioni.

Queste qualità consentono all'AVR di soddisfare la duplice priorità di durata ed efficienza, garantendo la sua continua rilevanza negli ambienti automobilistici più esigenti.

I microcontrollori AVR combinano semplicità e funzionalità avanzate, supportandone l'uso in molte aree applicative.Il funzionamento efficiente li rende adatti per attività che richiedono precisione senza elevate esigenze di lavorazione.L'uso continuato rimane forte anche se i sistemi a 32 bit diventano più comuni.Prestazioni affidabili e bassi requisiti di risorse supportano progetti nel campo dell'IoT, dell'istruzione e dell'automazione.La progettazione coerente e la capacità pratica aiutano a mantenere la rilevanza nei settori tecnologici in espansione.

Strumenti di sviluppo ed ecosistemi moderni

Il framework di sviluppo AVR è una pietra miliare essenziale nella progettazione di sistemi embedded, realizzato per abbracciare adattabilità, precisione ed efficienza.Consentendo flussi di lavoro semplici, consente di affrontare progetti complessi con maggiore creatività e sicurezza di sé.

Opzioni dell'IDE

La scelta del giusto ambiente di sviluppo integrato (IDE) influenza profondamente le dinamiche di codifica, i processi di debug e le capacità di interazione dell'hardware.Sono disponibili diverse opzioni per lo sviluppo dell'AVR per soddisfare le diverse esigenze tecniche:

Studio Microchip

Microchip Studio funge da ambiente di sviluppo multiforme ottimizzato specificatamente per i microcontrollori AVR.Le caratteristiche principali includono:

• Strumenti di debug intuitivi: consentono di monitorare e risolvere i problemi in modo efficace, favorendo una maggiore attenzione agli obiettivi del progetto.

• Funzionalità di simulazione: utile per testare i progetti prima dell'uso effettivo.

• Integrazione perfetta dei dispositivi: la sua compatibilità affidabile garantisce l'accessibilità in un'ampia gamma di flussi di lavoro.

L'accurato design dell'interfaccia di questa piattaforma rafforza l'innovazione durante la programmazione iterativa, riducendo al tempo stesso la monotonia comunemente associata alle procedure di configurazione iniziale.

MPLAB®XIDE

Progettato con versatilità modulare, MPLAB® X IDE si rivolge a:

• Progetti specifici AVR: fornisce strumenti perfezionati per semplificare lo sviluppo dei sistemi AVR.

• Applicazioni multidisciplinari: il lavoro con le famiglie di dispositivi Microchip Technology consente un'integrazione fluida e un utilizzo flessibile su diversi sistemi.

Le caratteristiche straordinarie includono una solida raccolta di librerie, strumenti di debug e funzionalità multipiattaforma.Queste caratteristiche supportano la gestione di richieste di sistema complesse mantenendo produttività e qualità.

Codice VS + PlatformIO

Questa combinazione piace a coloro che preferiscono la semplicità allineata con prestazioni elevate.Le caratteristiche importanti includono:

• Funzionalità leggere di modifica del codice: ideali per situazioni che richiedono una gestione agile dei progetti.

• Personalizzazione basata sull'estensione: consente di personalizzare i flussi di lavoro per soddisfare esigenze specifiche del progetto.

• Suggerimenti intelligenti per l'ottimizzazione della codifica: migliora l'efficienza e riduce al minimo gli errori durante l'implementazione.

Questo abbinamento incoraggia l'esplorazione di moderne strategie di sviluppo mantenendo al contempo una perfetta integrazione con le toolchain esterne.Il sistema supporta la gestione di più attività in ambienti dinamici.

Interfacce di programmazione e debug

Metodi robusti di programmazione e debug sono indispensabili per sbloccare la piena funzionalità dei componenti hardware.Le tecnologie AVR forniscono diverse interfacce per soddisfare i vari vincoli del sistema, consentendo la selezione di strumenti in base a requisiti specifici.

UPDI (programma unificato e interfaccia di debug)

UPDI introduce miglioramenti che rispondono alle esigenze dei progetti moderni, come:

• Una connessione a filo singolo: semplifica i requisiti dei cavi e riduce al minimo la complessità della configurazione.

• Implementazione efficiente in termini di costi: facilita l'accesso per i progetti che operano entro rigorosi vincoli di bilancio.

UPDI è preferito nei progetti con spazio limitato o nei sistemi con cablaggio minimo grazie alla sua configurazione semplice e alla risoluzione dei problemi affidabile.Riduce i tempi di debug e supporta una distribuzione più rapida in applicazioni complesse o urgenti.

ISP (programmazione nel sistema)

L'ISP continua a essere un punto fermo affidabile per la programmazione integrata, sottolineando la compatibilità in:

• Progetti legacy: garantisce un'integrazione fluida con i dispositivi AVR della generazione precedente.

• Ambienti di sistemi misti: i professionisti che sfruttano diversi progetti AVR possono mantenere la coerenza del flusso di lavoro.

Con la sua comprovata affidabilità, ISP evidenzia approcci di progettazione pratici che affrontano sia gli ostacoli tecnici che le sfide di compatibilità.Lo sfruttamento di questa interfaccia dimostra lungimiranza nel colmare le lacune generazionali nei sistemi embedded.

JTAG/debugWIRE

Per il debug tecnico avanzato, le interfacce JTAG e debugWIRE offrono:

• Osservazione del microcontrollore: offre informazioni precise durante il funzionamento del sistema.

• Controllo granulare sull'ottimizzazione: facilita una comprensione più approfondita, consentendo il perfezionamento delle applicazioni critiche per le prestazioni.

Questi strumenti eccellono in scenari che richiedono precisione orientata all'hardware, dove il raggiungimento dell'affidabilità e della trasparenza del sistema richiede una diagnostica avanzata.I team che adottano le interfacce JTAG/debugWIRE dimostrano l'impegno a migliorare le soluzioni integrate attraverso un meticoloso perfezionamento del sistema.

Conclusione

I microcontrollori AVR rimangono utili perché combinano velocità, semplicità, basso consumo energetico e ampio supporto di sviluppo.Le loro periferiche integrate, le famiglie di prodotti scalabili e il solido ecosistema Arduino li rendono adatti per l'istruzione, i dispositivi di consumo, l'automazione, i sistemi automobilistici e i progetti IoT.Sebbene i microcontrollori a 32 bit siano ormai comuni, i dispositivi AVR rappresentano ancora una scelta pratica ed economica per le applicazioni che necessitano di un controllo affidabile senza un'elevata complessità di elaborazione.

Domande frequenti [FAQ]

1. Qual è lo scopo di un microcontrollore AVR?

Un microcontrollore AVR viene utilizzato per controllare e gestire i sistemi elettronici in modo semplice ed efficiente.Combina un processore, memoria e pin di input/output in un piccolo chip, che gli consente di gestire attività come la lettura di sensori, l'elaborazione di dati e il controllo di dispositivi.È comunemente utilizzato in sistemi integrati che necessitano di una risposta rapida e di un funzionamento affidabile, come automazione, sistemi di controllo e prodotti elettronici di uso quotidiano.

2. L'AVR è un microcontrollore o un microprocessore?

L'AVR è un microcontrollore, non un microprocessore.Un microcontrollore include memoria incorporata, porte di ingresso/uscita e altre funzionalità all'interno di un chip, mentre un microprocessore di solito necessita di componenti esterni per funzionare.Per questo motivo, i microcontrollori AVR sono più adatti a sistemi compatti e a basso consumo in cui tutto deve essere integrato e facile da usare.
