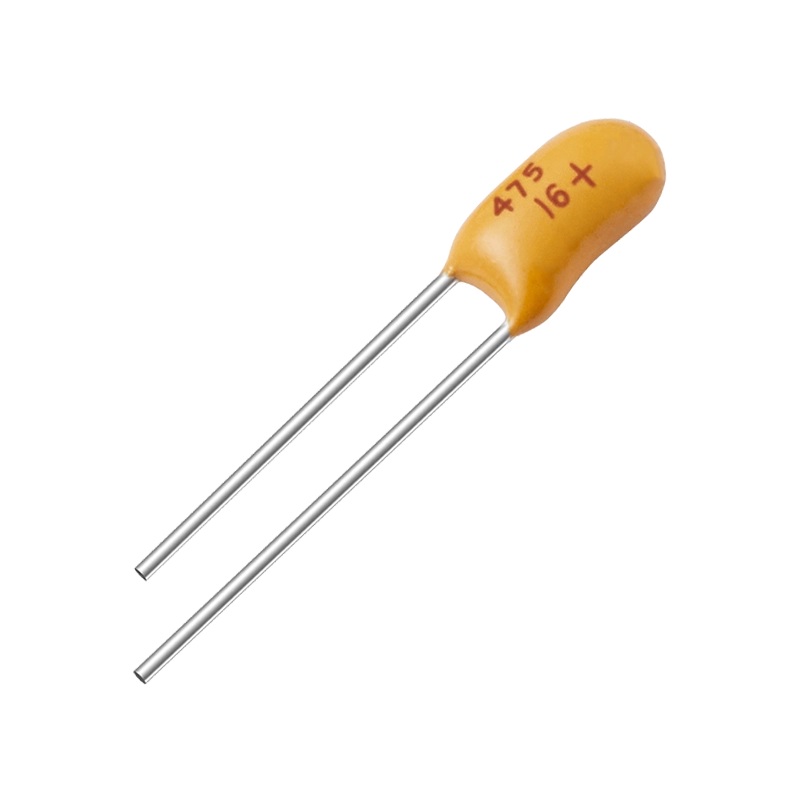

Guida alla scelta dei condensatori al tantalio: Affidabilità, Qualità, ESR e Derating

La selezione del condensatore al tantalio dovrebbe basarsi sullo stress reale del circuito, e non solo sui valori di capacità e tensione. La corrente di sovratensione, il riscaldamento da ripple, l'ESR, la perdita, il derating, la qualità dell'assemblaggio e l'affidabilità della sorgente influenzano tutte le prestazioni a lungo termine. Questo articolo spiega come scegliere, convalidare e ispezionare i condensatori al tantalio per un uso affidabile nelle linee di alimentazione, nei circuiti di filtraggio e nei design elettronici compatti.

Catalogo

Progettazione del Circuito e Selezione del Condensatore al Tantalio

La scelta di un condensatore al tantalio dovrebbe iniziare con l'ambiente del segnale reale, piuttosto che solo con la capacità e la tensione nominale. Quel consiglio potrebbe sembrare familiare, eppure molti problemi di affidabilità tornano a scelte fatte da una tabella di catalogo invece che dallo stress elettrico che il componente deve realmente subire. Nel lavoro di progettazione quotidiano, un dispositivo che sembra accettabile sulla carta può comunque invecchiare precocemente o guastarsi bruscamente quando la corrente di sovratensione, il riscaldamento da ripple o danni all'assemblaggio sono stati giudicati troppo superficialmente. Per questa ragione, la selezione del condensatore è meglio affrontata come un giudizio di design a livello di sistema piuttosto che come un esercizio ristrettamente di scelta dei componenti.

Ambiente Elettrico

Il comportamento di un condensatore al tantalio è influenzato dall'impedenza del circuito circostante, dalla risposta transitoria, dalle condizioni termiche e dal processo di montaggio.

La tensione nominale segna un limite superiore in condizioni specificate. Non promette un funzionamento confortevole sotto ogni forma d'onda. Una revisione accurata del design di solito comporta un insieme più ampio di domande.

• Quanto velocemente aumenta la tensione?

• Quanta corrente può fornire la sorgente?

• Quanto spesso si ripete lo stress?

• Quanto efficacemente può il calore risultante abbandonare il componente?

Quando un circuito include una resistenza in serie significativa, il condensatore è spesso risparmiato dalla forza piena dello stress distruttivo. Il resistore limita la corrente in entrata e assorbe parte dell'energia transitoria, il che può migliorare notevolmente la sopravvivenza. In tali condizioni, i condensatori al tantalio possono tollerare una frazione più alta della tensione nominale perché il circuito stesso attenua lo stress. Questa è una delle ragioni per cui lo stesso condensatore può comportarsi in modo calmo in un prodotto e diventare problematico in un altro che sembra, a prima vista, quasi identico.

Derating della tensione

Una delle abitudini più persistenti nella progettazione è applicare un unico rapporto di derating a ogni applicazione. Nella pratica, il derating deve seguire la topologia del circuito. Nei circuiti a bassa impedenza, l'energia di guasto disponibile aumenta bruscamente, e il comfort apparente di un semplice margine percentuale può svanire più rapidamente del previsto. Anche quando la tensione in stato stazionario rimane ben al di sotto del valore nominale, eventi di commutazione brevi possono imporre uno stress interno molto più severo di quanto suggerisca la lettura media.

Per percorsi di carica-scarica stabili senza forti sovratensioni e un percorso di corrente prevedibile, il funzionamento vicino alla metà della tensione nominale può comunque essere ragionevole.

Detto ciò, non dovrebbe essere trattato come una formula universale. È più onesto considerarlo come un punto di partenza condizionale che necessita comunque di conferma attraverso la forma dell'onda, l'impedenza della sorgente e l'aumento della temperatura. Nelle revisione di design esperte, le scelte più convincenti provengono spesso dall'accantonare regole percentuali ordinate e sostituirle con prove specifiche per l'applicazione. Questo approccio può sembrare meno conveniente, ma riflette solitamente la realtà con meno illusioni.

Stress DC-DC e di Filtraggio

Le linee di alimentazione DC-DC, i nodi di bypass in ingresso e le posizioni di filtraggio dell'alimentazione in parallelo espongono i condensatori in tantalio a un ambiente molto più duro.

Durante l'accensione e lo spegnimento, il condensatore può incontrare picchi di tensione e corrente stretti ma ad alta energia. Questi picchi sono spesso troppo rapidi per essere misurati casualmente, il che spiega perché alcuni prototipi superano i controlli da banco e producono comunque guasti sul campo in seguito. La preoccupazione non è limitata alla tensione nominale della linea.

• Bassa impedenza di loop

• Veloci fronti di commutazione

• Energia di sovratensione ripetuta

Insieme, queste condizioni possono punire il condensatore molto più di quanto suggerisca la tensione nominale.

A causa di ciò, la tensione di lavoro in queste posizioni è spesso ridotta a circa un terzo della tensione nominale. Anche quella linea guida non risolve la questione da sola. Il limite effettivo dipende dal comportamento di commutazione, dalla potenza in uscita, dallo spettro del ripple, dall'induttanza dei tracciati, dalla forza della sorgente e dalla posizione del condensatore all'interno del loop. In molti progetti di alimentazione, il fattore decisivo non è solo la specifica del condensatore, ma se il layout consenta al componente di assorbire l'impatto totale dell'impulso di commutazione. Quel dettaglio è facile da sottovalutare durante la revisione del layout e frustrante da riscoprire durante l'analisi dei guasti.

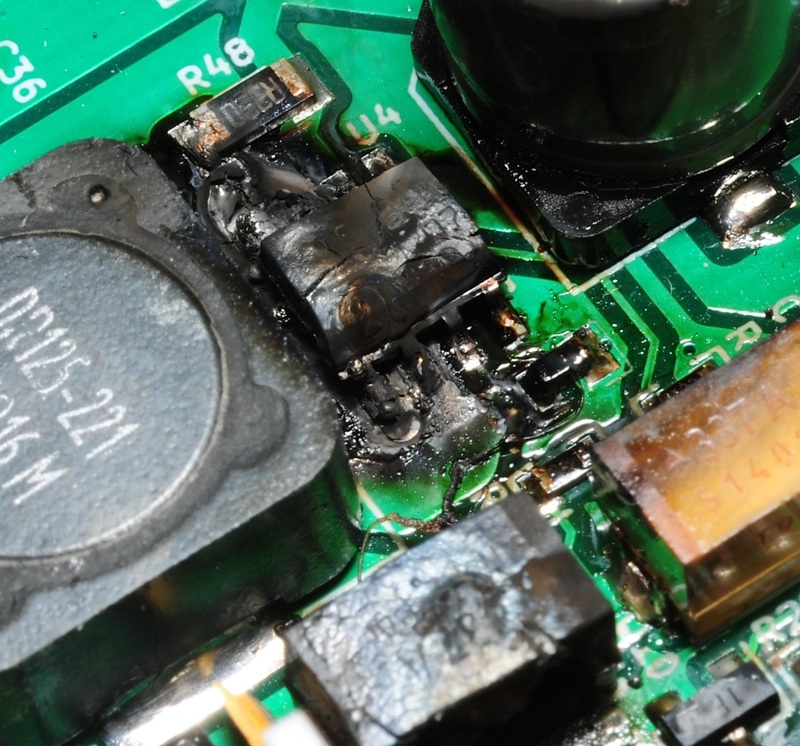

Effetti della Corrente di Picco

Un altro cammino di guasto comune appare quando la corrente di picco diventa eccessiva, anche se la tensione media sembra ancora comodamente controllata. Se l'ESR è abbastanza bassa da consentire un grande impulso di corrente, un piccolo condensatore in tantalio può sviluppare un riscaldamento localizzato severo all'interno del proprio corpo. Il danno può iniziare su scala microscopica e poi diffondersi fino a quando il componente si brucia o si cortocircuita. Questo è il motivo per cui la "tensione sicura" da sola può dare un senso di sicurezza fuorviante.

Nella pratica, questo schema spesso si presenta in circuiti che partono puliti durante i primi test ma falliscono dopo ripetuti cicli di alimentazione. La spiegazione è abbastanza chiara: impulsi di corrente ripetuti consumano costantemente la tolleranza interna del componente. Un design che sopravvive a dieci cicli non merita automaticamente fiducia a diecimila. Nei circuiti sensibili alle sovratensioni, specialmente quelli con impedenza di sorgente molto bassa, un design affidabile richiede più di un singolo test di successo. Testing ripetuto in diverse condizioni aiuta a identificare le debolezze precocemente e riduce il rischio di guasti imprevisti durante il funzionamento a lungo termine.

Corrente di Ripple ed ESR

Il riscaldamento causato dalla corrente di ripple è una preoccupazione ricorrente per l'affidabilità. L'ESR converte direttamente la corrente AC di ripple in calore, e quel calore deve viaggiare attraverso il corpo del condensatore, le terminazioni, il rame del PCB e l'aria circostante. Se il calore generato supera ciò che il pacchetto può rilasciare, la temperatura interna aumenta e le caratteristiche elettriche iniziano a deviare nella direzione sbagliata. Una volta che quel ciclo inizia a nutrirsi di se stesso, può seguire il runaway termico.

Questo processo diventa particolarmente pericoloso nelle reti di filtraggio e nelle fasi di conversione di potenza, dove la corrente di ripple può rimanere elevata per lunghi periodi.

• Dimensione del case

• Costruzione interna

• Valore ESR

• Area di rame

• Temperatura ambiente

Tutti questi fattori influenzano l'equilibrio termico finale.

Un condensatore che appare elettricamente adeguato in uno schema può comunque risultare termicamente poco convincente sulla scheda effettiva. Ecco perché una selezione affidabile dovrebbe includere sia una stima della corrente di ripple che una visione realistica di come il calore esca dal componente dopo l'assemblaggio. In molti guasti sul campo, la storia non è iniziata con un evento drammatico di sovratensione. È iniziata con un costante, silenzioso surriscaldamento che ha attirato poca attenzione fino a quando il danno era già in atto.

Impatto della Corrente di Perdite

La corrente di perdite è più di una voce secondaria nel datasheet. Essa funge da segnale diretto sulle condizioni dielettriche e sulla qualità dell'isolamento. Una maggiore perdita spesso indica un'integrità dielettrica più debole, una capacità di resistenza ridotta e una tolleranza inferiore allo stress termico. Man mano che la temperatura aumenta, la corrente di perdite tende ad aumentare rapidamente, riducendo ulteriormente il margine disponibile e accelerando l'invecchiamento.

Per questo motivo, le perdite meritano di essere lette come un segnale di affidabilità pratico piuttosto che come un numero di accettazione minore. Quando due componenti appaiono simili in capacità, tensione e dimensione, quello con un comportamento di perdite più forte offre spesso una base più solida a lungo termine. Una considerazione precoce degli effetti delle perdite aiuta a prevenire problemi di affidabilità che possono successivamente apparire come prestazioni inconsistenti, comportamenti inaspettati o guasti difficili da diagnosticare.

Assemblaggio e Affidabilità

La progettazione elettrica da sola non può preservare l'affidabilità del condensatore se il processo di assemblaggio non è ben controllato. La saldatura a mano senza pre-riscaldamento, il rifacimento ripetuto o una temperatura di saldatura eccessiva possono introdurre uno shock termico nel dielettrico o nelle terminazioni interne. Il danno risultante potrebbe non manifestarsi immediatamente, eppure può ridurre il margine rimanente abbastanza da far apparire un guasto successivamente sotto uno stress elettrico ordinario.

Questo punto è spesso sottovalutato durante il lavoro prototipale, dove le operazioni manuali sono più comuni e la variazione del processo è più ampia. Un circuito stampato può funzionare correttamente dopo il rifacimento e portare comunque danni nascosti che emergono solo dopo la distribuzione. In contesti di produzione disciplinati, il controllo del processo non è separato dall'affidabilità dei componenti.

• Influenza la condizione dielettrica

• Influisce sulle terminazioni interne

• Cambia la sopravvivenza a lungo termine

Quel collegamento diventa più difficile da ignorare ogni volta che un'analisi dei guasti risale l'origine nella storia dell'assemblaggio piuttosto che nell'intento schematica.

Considerazioni sull'affidabilità

L'affidabilità di un condensatore al tantalio è meglio compresa come una questione di probabilità influenzata dalla riduzione della tensione, dall'esposizione a sovratensioni, dal riscaldamento da ripple, dalla temperatura e dallo stress di produzione. Un test su piccola scala che mostra un comportamento normale non stabilisce robustezza a lungo termine. Mostra solo che il guasto non è ancora apparso in condizioni limitate. Questa distinzione è importante perché molti meccanismi distruttivi sono cumulativi, condizionali o statisticamente rari fino a quando il tempo e la scala non li espongono senza pietà.

Un metodo di progettazione più robusto combina diverse linee di revisione.

• Analisi della riduzione

• Valutazione della corrente di sovratensione

• Verifica della corrente di ripple

• Revisione termica

• Controllo del processo

Quel metodo è meno conveniente rispetto alla scelta basata solo sul valore nominale, ma si basa su fondamenti tecnici più solidi. Nei circuiti esigenti, le prestazioni durevoli derivano solitamente dal preservare i margini prima che si verifichi un guasto, non dalla spiegazione dei danni dopo il fatto.

Una Prospettiva di Progettazione Pratica

Una strategia di selezione sana per i condensatori al tantalio si basa su tre giudizi di progettazione.

• In primo luogo, il circuito circostante dovrebbe essere valutato per l'energia da sovratensioni, non solo per la tensione nominale.

• In secondo luogo, lo stress termico derivante dalla corrente di ripple dovrebbe essere esaminato con la stessa serietà data allo stress elettrico eccessivo.

• In terzo luogo, la qualità dell'assemblaggio dovrebbe essere considerata parte della condizione operativa del componente.

Quando queste tre aree vengono esaminate insieme, la progettazione diventa più prevedibile e molto meno dipendente dalla fortuna.

In altre parole, il condensatore più affidabile non è semplicemente quello con la valutazione più alta su carta. È quello i cui margini elettrici, termici e di processo rimangono intatti nell'applicazione reale. Questa è la differenza tra una progettazione che funziona semplicemente al primo avvio e una che continua a funzionare dopo che l'ottimismo iniziale dei primi test è svanito.

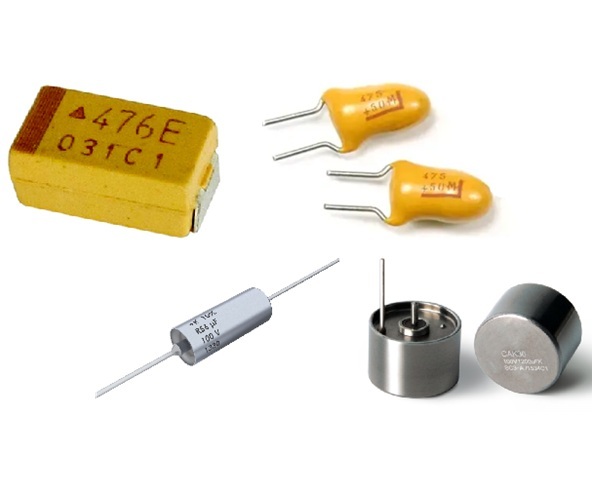

Qualità e Affidabilità dei Condensatori al Tantalio

La qualità di un condensatore al tantalio spesso determina se una progettazione rimane stabile dopo aver lasciato il laboratorio e passando alla produzione di massa. In quest'area, differenze apparentemente modeste nella disciplina di produzione possono tradursi in risultati molto diversi sul campo, e quel divario si fa sentire spesso solo dopo che i prodotti sono già stati distribuiti. Fornitori come AVX e KEMET sono generalmente associati a un controllo più rigoroso sulla selezione della polvere, sulla formazione dei pellet, sulla crescita dielettrica, sull'integrità del sistema catodico e sul flusso di screening.

Questi fattori di produzione influenzano:

• ESR

• Corrente di perdita

• Tolleranza a sovratensioni

• Stabilità a lungo termine

Visto da una prospettiva ingegneristica, la qualità del condensatore non dovrebbe essere trattata come un dettaglio di acquisto di routine. In molti progetti di potenza, influisce direttamente su quanto tranquillamente o dolorosamente un sistema si comporta nel tempo.

Un malinteso frequente è valutare i condensatori al tantalio principalmente in base alla capacità e alla classe di tensione. Questa visione è troppo ristretta. Due componenti con gli stessi valori nominali possono comportarsi in modo abbastanza diverso in condizioni di corrente di beccheggio, carica ripetitiva, elevate temperature o condizioni di alimentazione a bassa impedenza. Il vero divario appare spesso solo dopo stress ripetuti anziché durante un breve test di banco. Per questa ragione, la valutazione dei componenti si estende spesso oltre le specifiche di base della scheda dati per includere la storia di affidabilità del produttore, i dati di qualificazione e le prestazioni in condizioni operative anomale.

Il Controllo del Processo Stabilisce il Più Precoce Limite di Affidabilità

La struttura interna di un condensatore al tantalio è altamente sensibile all'esecuzione del processo. La formazione del dielettrico deve rimanere uniforme, stabile e priva di aree deboli. Quando la crescita dell'ossido è incoerente, difetti localizzati possono rimanere nascosti all'interno del componente. Sotto carico leggero, quei punti deboli possono rimanere invisibili. Sotto corrente di picco o stress transitorio, tuttavia, possono diventare il punto di partenza di un'uscita termica o di un guasto catastrofico.

Nella produzione disciplinata, ogni passaggio principale aiuta a ridurre la variabilità.

• La purezza della polvere influisce sulla stabilità della struttura dell'anodo.

• La qualità della sinterizzazione influisce sulla porosità e sulla distribuzione della corrente.

• La formazione del dielettrico definisce la reale resistenza elettrica dello strato di ossido.

• La deposizione del catodo e la finitura modellano l'ESR e la generazione di calore.

• La screening e l'invecchiamento aiutano a rimuovere le unità instabili prima della spedizione.

Quando questi passaggi sono gestiti con coerenza, il condensatore finito tende a comportarsi in modo più prevedibile attraverso i lotti e le condizioni operative.

I team di design che hanno già vissuto una deriva della produzione raramente vedono questi dettagli come una teoria di produzione astratta. Un circuito può superare la verifica del prototipo con un lotto, per iniziare poi a mostrare guasti inspiegabili dopo cambiamenti di approvvigionamento o aggiustamenti di riduzione dei costi. In molti di questi casi, lo schema rimane invariato. Ciò che cambia è la distribuzione statistica della popolazione dei condensatori. Di solito, questo è il punto in cui la qualità dei componenti smette di sembrare una discussione di approvvigionamento e inizia a richiedere attenzione ingegneristica a livello di sistema.

Perché i componenti premium forniscono generalmente risultati migliori

I produttori di alto livello di solito offrono:

• ESR più basso

• Migliore tolleranza ai picchi

• Maggiore coerenza tra i lotti

• Comportamento di perdita più stabile

Questi vantaggi non derivano solo dal brand. Di solito riflettono finestre di processo mature, un controllo più rigoroso delle materie prime, uno screening più completo e una tracciabilità più forte. Il risultato non è semplicemente un profilo del componente più piacevole, ma una distribuzione più ristretta e gestibile del rischio.

Quella distribuzione più ristretta è molto importante nelle applicazioni di potenza. Un ingresso del convertitore, una guida hot-plug o un percorso di carica-scarica non punisce l'unità media. Esponendo l'unità più debole nella popolazione, lo fa senza molta pietà. Se un lotto a basso costo include anche una piccola percentuale di parti marginali, quelle poche unità possono influenzare il tasso di guasti dell'intero prodotto. Questa è una delle lezioni più difficili nella selezione dei condensatori: nei circuiti severi, l'affidabilità è spesso governata da rischi estremi piuttosto che da prestazioni tipiche.

Per questo motivo, un prezzo di acquisto più basso può creare un falso senso di sicurezza. I risparmi possono sembrare allettanti nel capitolato, poi svanire rapidamente una volta che i costi di rifacimento, la perdita da screening, i resi in garanzia e i danni alla reputazione entrano in gioco. Nella pratica, il condensatore più economico spesso apre la porta al ciclo di debugging più gravoso.

Il rischio spesso trascurato della distribuzione delle prestazioni

I condensatori al tantalio a basso costo possono comunque funzionare adeguatamente in posizioni a carico leggero, specialmente dove la corrente Ripple è bassa, l'impedenza della fonte è più alta e l'esposizione ai picchi è limitata. In quei ruoli, lo stress elettrico rimane abbastanza distante dalle regioni più deboli del componente affinché variazioni più ampie possano ancora essere tollerabili. Ciò non significa che tali parti siano universalmente scadenti. Significa semplicemente che il loro uso accettabile dipende fortemente dalla severità del circuito.

Le parti di fascia bassa mostrano spesso una distribuzione più ampia in:

• ESR

• Corrente di perdita

• Resistenza dielettrica

• Coerenza tra i lotti

Un design che sembra stabile con un gruppo di campioni può diventare fragile quando scala nella produzione. Questo diventa particolarmente rischioso perché la validazione iniziale copre spesso solo un numero ridotto di schede in condizioni controllate. Una produzione più ampia espone il design alla distribuzione completa della variazione dei componenti, della variazione di assemblaggio e della variazione ambientale. Quando sorgono problemi di affidabilità, spesso arrivano come ripristini intermittenti, riscaldamento anomalo, guasti all'avvio o occasionali guasti distruttivi piuttosto che come un evidente difetto.

Un'abitudine ingegneristica disciplinata è quella di valutare non solo i valori nominali, ma anche la distribuzione dei parametri sotto stress realistico. Quando una famiglia di componenti mostra una variazione ampia, il margine di progettazione dovrebbe espandersi di conseguenza. Se quel margine non può essere espanso, la selezione dei componenti dovrebbe essere rivalutata. Nelle elettroniche di potenza, l'ottimismo può sembrare conveniente per un po', ma raramente regge a lungo.

Perché i circuiti di potenza a bassa impedenza rivelano così rapidamente le parti deboli

I condensatori al tantalio sono particolarmente vulnerabili nelle applicazioni a bassa impedenza come:

• Ingressi dei convertitori DC-DC

• Rane di massa con forti fonti a monte

• Nodi hot-swap

• Percorsi di carica-scarica ad alta corrente

In questi ambienti, un condensatore è esposto a impulsi di corrente acuta e rapida distribuzione di energia. Se il componente contiene debolezza dielettrica o ESR elevato, il riscaldamento locale può aumentare rapidamente. Una volta che quel processo inizia, il guasto può accelerare più rapidamente di quanto la protezione esterna possa reagire.

Ecco perché anche piccoli spostamenti in ESR o corrente di perdita possono produrre conseguenze che sembrano sproporzionate durante l'analisi dei guasti sul campo. In una posizione di bypass analogico lieve, tale variazione può avere scarso effetto pratico. In un percorso di potenza severo, la stessa variazione può spingere il componente da un'operazione accettabile a un territorio di rottura. Il circuito non deve essere progettato male perché ciò accada. Ha solo bisogno di una combinazione di bassa impedenza, energia transitoria e una popolazione di condensatori che manca di sufficiente coerenza.

Molti guasti descritti come debolezza casuale dei condensatori sono, in realtà, il risultato di un disallineamento tra qualità del componente e gravità dell'applicazione. Questa distinzione merita attenzione accurata perché cambia la risposta ingegneristica. Il compito reale non è semplicemente selezionare un condensatore, ma abbinare la classe di condensatori, il livello di qualità e la strategia di derating all'ambiente elettrico effettivo con disciplina e moderazione.

Autenticità, Tracciabilità e Fiducia nel Lotto

L'autenticità del componente è un altro fattore che merita un'attenzione sobria. Anche un condensatore in tantalio ben progettato diventa una fonte di esposizione se la sua origine, la storia di stoccaggio o la tracciabilità produttiva non possono essere confermate. Componenti contraffatti, etichettati in modo errato o male gestiti possono portare marcature accettabili nascondendo una qualità interna degradante o una storia di screening incoerente. In quella situazione, il team di progettazione non sta più valutando un componente noto. Sta affrontando una fonte di rischio sconosciuto, e quell'incertezza tende a invecchiare male nei prodotti reali.

Questo problema diventa più serio nelle applicazioni in cui le conseguenze del guasto sono elevate. Un condensatore proveniente da un canale incerto può superare l'ispezione in entrata e comunque guastarsi prematuramente in servizio. La ragione è semplice: molti problemi di qualità sono statistici e dipendenti dallo stress. Non si rivelano sempre durante controlli elettrici rapidi. La disciplina degli acquisti merita quindi lo stesso livello di rispetto della disciplina schematica.

I controlli silenziosi che spesso prevengono costosi guasti in seguito includono:

• Fornitura affidabile

• Documentazione del lotto

• Tracciabilità del produttore

Giudizio di Progettazione Pratica per Sistemi Reali

In termini pratici, un condensatore in tantalio marginale non è semplicemente meno affidabile. Sotto le condizioni sbagliate, può diventare un attivatore attivo per il guasto. Questo è ciò che gli ingegneri tendono a ricordare dopo aver visto un ritorno sul campo troppo elevato. Nei circuiti di potenza severi, il condensatore dovrebbe essere giudicato non solo per il suo funzionamento quando è nuovo, ma per la sua stabilità durante eventi di sovratensione, variazioni di temperatura, dispersione di produzione e durata di servizio.

Un approccio di progettazione valido di solito include:

• Selezione di fornitori rinomati

• Applicazione di derating della tensione

• Controllo delle condizioni di corrente transitoria

• Revisione del comportamento dell'ESR

• Validazione con impedenza di sorgente realistica

• Evitare il tantalio dove l'energia di guasto è difficile da controllare

I team che applicano questi controlli in anticipo tendono a scoprire debolezze prima del rilascio. I team che li saltano spesso affrontano gli stessi problemi in seguito, tranne che allora il costo è più alto, il programma è più serrato e lo spazio per decisioni calme è ridotto.

La mia opinione è che i condensatori in tantalio dovrebbero essere considerati come componenti sensibili all'applicazione piuttosto che parti di uso generale. Possono funzionare molto bene quando utilizzati all'interno di un involucro controllato con cura. Al di fuori di quell'involucro, le loro limitazioni diventano troppo severe da ignorare. Una selezione cauta non è esitazione per il suo stesso bene. Riflette la comprensione pratica che l'affidabilità del componente è modellata tanto dal contesto quanto dalle specifiche.

Posizione Finale di Ingegneria

Se l'autenticità del componente, la qualità del processo e la coerenza elettrica non possono essere affidabili, utilizzare condensatori in tantalio in circuiti di potenza severi è una scelta ingegneristica scadente. Questo è particolarmente vero nei sistemi a bassa impedenza, dove i meccanismi di guasto si sviluppano rapidamente e lasciano poco spazio per la variazione. In quelle condizioni, la vera domanda non è se un condensatore debole possa funzionare per un breve periodo, ma se può guastarsi in modo controllato e prevedibile nel lungo termine.

Un approccio più affidabile è riservare i condensatori in tantalio per posizioni in cui i loro vantaggi sono chiari e i loro rischi sono contenuti. Dove lo stress da sovratensione, la corrente transitoria o l'energia di guasto sono sostanziali, alternative più forti o architetture più conservative offrono spesso una risposta più stabile nel lungo termine. Nella selezione dei componenti, la fiducia dovrebbe derivare dal comportamento verificato piuttosto che da semplici valutazioni nominali.

Riconoscere i condensatori tantalum AVX contraffatti

I condensatori tantalum AVX contraffatti circolano ampiamente nel mercato aperto, quindi l'identificazione non dovrebbe basarsi su un singolo elemento visibile. Una revisione accurata di solito si svolge in strati e attinge all'ispezione strutturale, all'analisi dei contrassegni, alla verifica del confezionamento, al confronto dei cataloghi e alla valutazione delle fonti. Nel vero lavoro di ispezione, i componenti dubbi appaiono spesso accettabili a prima vista, il che è esattamente il motivo per cui un giudizio affrettato tende a invitare errori. Un approccio più affidabile è assemblare un corpo coerente di prove e verificare se i dettagli rimangono coerenti da un checkpoint all'altro.

Esaminare la struttura di terminazione e il layout della polarità

Il primo passo è studiare la costruzione esterna del condensatore, in particolare la forma di terminazione e il layout del lato polarità. I componenti AVX genuini di solito presentano una geometria degli elettrodi stabile all'interno dello stesso lotto, e quel tipo di ripetibilità è difficile da imitare in modo convincente. Le terminazioni metalliche dovrebbero apparire proporzionate, ben formate e uniformi su più unità. Il lato polarità dovrebbe anche seguire un layout ordinato, senza transizioni imbarazzanti o allineamenti irregolari tra il corpo e i terminali.

I fornitori contraffatti spesso spendono più sforzi sui contrassegni superiori perché è lì che va prima l'occhio. La struttura fisica è meno perdonante. Piccole differenze nella forma del cappuccio finale, nella copertura del rivestimento, nella simmetria dei bordi o nella proporzione di modellatura possono suggerire che un componente non proviene dal flusso di produzione dichiarato. In molte ispezioni, il contrassegno sembra accettabile finché non vengono posizionati diversi campioni uno accanto all'altro e la geometria inizia a discostarsi. Quel tipo di variazione tende a rendere un revisore esperto inquieto, specialmente in una famiglia di componenti matura in cui i modelli di produzione di solito sono stabili.

Quando si esamina la struttura, confrontare più unità piuttosto che fare affidamento su un singolo campione:

• Larghezza della terminazione

• Finitura metallica

• Dimensioni del corpo

• Posizionamento dell'indicatore di polarità

• Equilibrio complessivo del pacchetto

Se un'unità mostra terminazioni più spesse, un'altra mostra un lato polarità spostato e un'altra mostra una modellatura irregolare, il problema di solito va oltre l'aspetto. Tale variazione spesso indica una debole disciplina di processo o materiale di origine mista. Molti ispettori in entrata si fidano di questo metodo di confronto perché i pezzi contraffatti spesso perdono coerenza prima di perdere credibilità superficiale.

Ispezionare il nastro portante e il modello di imballaggio

Il nastro portante può rivelare più di quanto molti acquirenti si aspettino. Il materiale AVX autentico segue spesso un modello di imballaggio disciplinato, inclusi spazi ripetuti, formato di stampa coerente e identificazione `AVX` sul nastro o su elementi di imballaggio correlati. Il materiale sospetto può omettere questi dettagli, applicarli in modo disuguale o fare affidamento su nastro generico che non corrisponde alla presentazione attesa.

L'imballaggio dovrebbe essere trattato come prova di supporto piuttosto che come conferma finale. I fornitori contraffatti possono riutilizzare bobine, etichette o nastro prelevati da scorte non correlate. Anche così, l'imballaggio ha comunque un valore diagnostico perché le catene di approvvigionamento autentiche di solito lasciano dietro di sé un senso di ordine riconoscibile. Se la qualità del nastro sembra generica, l'intervallo di stampa appare irregolare o la marcatura della bobina è in conflitto con il contrassegno del corpo, la preoccupazione dovrebbe aumentare. Molte persone si fidano troppo rapidamente di una bobina dall'aspetto professionale, e quella fiducia è spesso mal riposta una volta che il confronto diventa più attento.

Prestare attenzione ai seguenti dettagli durante la revisione dell'imballaggio:

• Spaziatura della stampa

• Stile del carattere

• Materiale dell'etichetta

• Condizioni della bobina

• Metodo di sigillatura

• Informazioni sul lotto

Se il nastro manca della ripetizione del marchio atteso, se la spaziatura appare casuale o se la bobina sembra più vecchia dei componenti stessi, il materiale merita un esame più attento. I segnali di imballaggio misti sono particolarmente rivelatori. Un'etichetta pulita attaccata a un nastro scadente, o un codice parte recente abbinato a un imballaggio usurato, suggerisce spesso un inventario riconfezionato piuttosto che una fornitura originale dalla fabbrica.

Controllare il contrassegno del corpo e il contenuto di identificazione

Il contrassegno del corpo dovrebbe allinearsi con quanto AVX applica normalmente per quella dimensione di pacchetto. Un componente genuino porta spesso un'identificazione chiara e internamente coerente, come il logo `AVX`, il codice di capacità, il codice di tensione e un contrassegno relativo al lotto o alla data, a meno che il pacchetto sia troppo piccolo per supportare la leggibilità completa. La vera domanda non è semplicemente se un contrassegno è presente, ma se l'intero sistema di contrassegno ha senso nel suo insieme.

I pezzi contraffatti spesso prendono in prestito simboli che sembrano corretti e poi li combinano in modo errato. Il logo può apparire accettabile mentre il codice di tensione non corrisponde alla serie, o il formato del codice lotto può essere in conflitto con il resto della logica di marcatura. Questo è dove molti falsi di bassa qualità iniziano a rivelarsi. La marcatura dovrebbe essere letta come un'identità integrata piuttosto che come caratteri isolati. Se un elemento sembra valido ma il profilo completo non regge, il dubbio è giustificato.

I pacchetti molto piccoli potrebbero non mostrare ogni marcatura con piena chiarezza. Questa limitazione non dovrebbe essere scambiata per prova di autenticità. In quei casi, l'ispettore dovrebbe dare maggiore peso ad altri fattori.

• Presentazione del nastro

• Coerenza dimensionale

• Registri di approvvigionamento

• Allineamento del datasheet

Gli acquirenti attenti raramente prendono una decisione basandosi solo su un marchio superiore incompleto, perché l'incertezza in un'area dovrebbe essere bilanciata da conferme più ferme altrove.

Esaminare la qualità di stampa per la ri-marcatura o il ripristino

La qualità di stampa è uno degli aspetti più rivelatori nella rilevazione della contraffazione. I pezzi ripristinati o ri-marcati sono spesso prodotti da componenti a bassa tensione, invecchiati, recuperati o altrimenti inadatti che sono stati rifiniti e stampati di nuovo per imitare un grado più prezioso. Questi dispositivi possono apparire utilizzabili all'inizio, ma la loro storia è incerta, e tale incertezza porta a preoccupazioni sia per le prestazioni sia per l'affidabilità che sono difficili da ignorare.

Guarda attentamente per i seguenti difetti di superficie e di stampa:

• Inchiostro più scuro

• Densità di colore irregolare

• Bordi sfocati

• Allineamento debole

• Spaziatura irregolare dei caratteri

• Variazione tra le unità

Alcuni pezzi mostrano anche segni di levigatura, foschia di ripristino o uno strato superficiale che appare diverso dal resto del corpo. Quando la stampa si trova in modo innaturale sulla superficie del caso o i bordi del carattere appaiono grezzi sotto ingrandimento, la marcatura potrebbe essere stata aggiunta dopo la produzione originale. Nel lavoro routinario di banco, questo tipo di difetto diventa spesso evidente solo sotto visione ingrandita, motivo per cui l'ispezione senza aiuto aiuta, ma non risolve sempre la questione.

Un pezzo ri-marcato non è solo un problema di etichettatura. Può indicare una valutazione elettrica inferiore, un'esposizione precedente in campo, stress termico o una storia di stoccaggio non controllata. Un condensatore venduto come un grado a tensione più alta ma costruito da un pezzo di base a bassa tensione può superare semplici controlli di continuità e comunque fallire in servizio. Questo rischio è una preoccupazione significativa perché alcuni componenti contraffatti possono apparire funzionare normalmente in condizioni di base, ma fallire quando esposti a stress più elevati, temperature o ambienti operativi impegnativi.

Verifica il numero di parte contro il datasheet ufficiale

Il numero di parte dovrebbe sempre essere verificato contro il datasheet ufficiale AVX o il catalogo prodotti. Se il valore della capacità, il codice di tensione, la dimensione del contenitore o la combinazione della serie non appaiono nella documentazione ufficiale, il pezzo dovrebbe essere considerato con serio dubbio. Questo confronto è uno dei passaggi di screening più semplici, eppure sotto pressione di programma viene saltato più spesso di quanto molte squadre vorrebbero ammettere.

Le liste contraffatte utilizzano frequentemente combinazioni che suonano tecnicamente plausibili ma non esistono nella gamma di prodotti reale. Un venditore può offrire un'accoppiata di valore-tensione insolita, una dimensione di contenitore rara o un suffisso speciale che appare legittimo a un non specialista. Una volta controllato contro il catalogo ufficiale, l'incoerenza diventa di solito evidente. Nel lavoro di revisione dell'approvvigionamento, questo mismatch è spesso il modo più veloce per fermare un acquisto difettoso prima che raggiunga mai il banco d'ispezione.

Anche quando può esistere una variante speciale, specifiche poco comuni non appaiono solitamente in grandi inventari spot attraverso canali ordinari. Se un pezzo difficile da trovare appare improvvisamente in volume, a un prezzo interessante e attraverso una fonte incerta, la cautela è ragionevole. I componenti elettronici hanno la loro logica di approvvigionamento, e quando la storia del mercato non si adatta alla realtà del prodotto, gli acquirenti esperti tendono a fermarsi e porre domande più difficili.

Valuta la fonte, non solo il componente

Uno dei modi più affidabili per ridurre l'esposizione alla contraffazione è acquistare pezzi da catalogo standard tramite distributori autorizzati. Questo non elimina ogni rischio, ma riduce l'incertezza in modo molto più efficace rispetto all'ispezione visiva da sola. Un componente dovrebbe essere giudicato nel contesto del suo percorso di approvvigionamento, perché l'autenticità è legata non solo a caratteristiche fisiche ma anche alla tracciabilità.

L'ispezione può filtrare materiale sospetto, ma la prevenzione impone di solito costi minori successivi rispetto al recupero. Una volta che i pezzi dubbiosi entrano nell'inventario, ogni attività successiva diventa più pesante.

• La verifica richiede più tempo

• L'analisi dei guasti diventa più difficile

• L'esposizione sul campo aumenta

Molti team apprendono questa lezione gradualmente, e spesso dopo una disputa, un ritardo o una perdita evitabile. L'approvvigionamento disciplinato è più di una routine di acquisto; serve come una misura pratica di controllo della affidabilità. In questo senso, la strategia per contrastare le contraffazioni più sicura inizia prima che il rotolo arrivi.

Un approccio pratico è combinare diversi metodi di revisione invece di fare affidamento su una sola impressione:

• Qualificazione del fornitore

• Revisione dell'imballaggio

• Confronto visivo

• Verifica della scheda tecnica

• Escalation per test dettagliati quando necessario

Nessun singolo passaggio è impeccabile, ma controlli a strati sono molto più persuasivi rispetto a giudizi isolati. La conclusione più forte di solito proviene dalla convergenza: quando struttura, marcatura, documentazione e fonte si allineano, la fiducia cresce; quando due o tre fattori sono in conflitto, l'avviso merita una risposta seria.

Una mentalità utile è trattare il rilevamento delle contraffazioni come un riconoscimento dei modelli disciplinato. I veri condensatori tantalum AVX presentano solitamente un modello stabile nella struttura del corpo, nello stile di stampa, nel formato dell'imballaggio e nell'identità del catalogo. Il materiale contraffatto spesso rompe quel modello in modi sottili piuttosto che drammatici, il che è il motivo per cui l'eccessiva fiducia può diventare costosa. Un confronto attento tra più campioni e più punti di controllo è generalmente più affidabile dell'istinto da solo. Spendere qualche minuto in più per la verifica può sembrare noioso nel momento, ma spesso previene perdite molto più dolorose in seguito nella qualifica, nella riparazione o nell'operazione sul campo.

Conclusione

I condensatori tantalum possono fornire dimensioni compatte, capacità stabile e forte rendimento quando usati entro limiti controllati. Un funzionamento affidabile dipende da un corretto derating, controllo della corrente transitoria, margine di corrente di ripple, gestione termica, qualità del processo e approvvigionamento autentico. Un'ispezione attenta, la verifica della scheda tecnica e test basati sull'applicazione aiutano a ridurre il rischio di guasti e migliorare la fiducia nei progetti nel mondo reale.

Domande Frequenti [FAQ]

1. Perché il derating di tensione da solo non è sufficiente nella selezione di un condensatore tantalum?

Il derating di tensione aiuta a migliorare l'affidabilità, ma non tiene conto della corrente transitoria, della corrente di ripple, dei transitori di commutazione o dello stress termico. Un condensatore che funziona in sicurezza a una tensione ridotta può comunque guastarsi se esposto a picchi di corrente eccessivi o surriscaldamento. Una selezione corretta richiede di valutare l'intero ambiente elettrico, non solo la tensione di lavoro.

2. In che modo i circuiti di alimentazione a bassa impedenza aumentano il rischio di guasti nei condensatori tantalum?

I circuiti a bassa impedenza possono fornire grandi quantità di energia in un tempo molto breve. Durante l'avvio, il hot swapping o eventi di commutazione, impulsi di alta corrente possono generare riscaldamento localizzato all'interno del condensatore. Se il condensatore ha regioni dielettriche deboli o una tolleranza al picco insufficiente, questo stress può portare a cortocircuiti o guasti catastrofici.

3. Perché la corrente di ripple è considerata un fattore di affidabilità principale per i condensatori tantalum?

La corrente di ripple genera calore attraverso la resistenza serie equivalente (ESR) del condensatore. Se il calore generato non può dissiparsi in modo efficace, la temperatura interna aumenta e accelera l'invecchiamento. Nel tempo, un'eccessiva corrente di ripple può ridurre le prestazioni, aumentare la corrente di dispersione e accorciare la vita utile del condensatore.

4. Quali vantaggi forniscono i produttori di condensatori tantalum premium in applicazioni esigenti?

I produttori premium offrono generalmente un migliore controllo del processo, una minore ESR, una tolleranza al picco migliorata e caratteristiche elettriche più coerenti tra i lotti di produzione. Questi miglioramenti riducono la probabilità di guasti imprevisti e forniscono prestazioni a lungo termine più prevedibili in alimentatori, convertitori DC-DC e altre applicazioni ad alta stress.

5. Perché gli ingegneri dovrebbero verificare sia il fornitore che il componente quando acquistano condensatori tantalum AVX?

I componenti contraffatti possono sembrare autentici ma possono contenere materiali inferiori, valutazioni errate o storie di produzione sconosciute. Verificare le fonti autorizzate, i registri di tracciabilità, i dettagli dell'imballaggio e i numeri di parte aiuta a garantire che il condensatore soddisfi gli standard di qualità e affidabilità attesi. Questo riduce il rischio di guasti sul campo e di costose risoluzioni dei problemi in seguito.
