Tecniche di Misurazione della Temperatura nei Semiconduttori e Caratterizzazione Termica

La misurazione della temperatura nei semiconduttori è fondamentale perché il calore influisce direttamente sulle prestazioni elettriche, stabilità, efficienza, affidabilità e durata del dispositivo. I dispositivi a semiconduttore moderni generano calore concentrato all'interno di strutture estremamente piccole, rendendo la misurazione termica accurata più difficile rispetto a una semplice rilevazione superficiale. Questo articolo spiega i principali metodi di misurazione della temperatura nei semiconduttori, inclusi quelli ottici, basati su contatto e elettrici, esaminando il loro comportamento operativo, le limitazioni e i compromessi pratici ingegneristici..

Catalogo

Metodi di Misurazione della Temperatura nei Semiconduttori e Sfide Termiche

La temperatura del dispositivo a semiconduttore viene comunemente determinata utilizzando tre categorie di misurazione, ognuna delle quali vede una parte diversa della storia termica. Nel lavoro quotidiano in laboratorio, la scelta tende a sembrare meno una questione di scegliere un vincitore e più come decidere quali compromessi è possibile accettare per la questione in oggetto. Una fonte di frustrazione silenziosa durante le fasi di avvio e analisi dei guasti è che due team possono misurare onestamente e comunque non essere d'accordo, semplicemente perché i loro strumenti sono sensibili a diverse regioni, strati o finestre temporali..

Categorie di misurazione:

• Rilevamento ottico

• Rilevamento basato su contatto

• Rilevamento elettrico

Ciò che solitamente guida la selezione è come si definisce la “temperatura” (punto caldo massimo rispetto a una quantità media nel giunto), la scala temporale di cui ci si preoccupa (condizioni stazionarie rispetto a brevi transitori) e quanto disturbo si è disposti a tollerare dalla configurazione di misurazione. Quando i risultati sono in conflitto, la prima domanda più produttiva è spesso: “Quale regione fisica sta effettivamente pesando ciascun metodo?” piuttosto che “Quale di essi è sbagliato?”.

Rilevamento Ottico

I metodi ottici deducono la temperatura osservando come il dispositivo emette, riflette o modula la luce. Nella pratica, vengono utilizzati per un rapido osservazione visiva di dove si accumula il calore e come i modelli termici cambiano con il bias, la disposizione o le condizioni operative. Gli strumenti ottici possono seguire rapidi cambiamenti termici perché il limite di velocità è solitamente determinato dal rilevatore, dall'illuminazione e dall'ottica, non dal ritardo termico della sonda che si trova sulla superficie..

Approcci ottici comuni:

• Termografia IR per la mappatura della temperatura superficiale

• Tecniche Micro-Raman per una risoluzione spaziale più fine

• Metodi di termoriflettanza per misurazioni ad alta risoluzione vicino alla superficie

Un punto di forza ricorrente è l'interferenza fisica minima con il flusso di calore nativo, che può rendere le indagini iniziali “più pulite” rispetto ai metodi basati su sonde—almeno fino a quando l'ottica superficiale e le condizioni di confine non iniziano a dominare l'incertezza..

Il rilevamento ottico di solito restituisce una temperatura superficiale o un proxy vicino alla superficie, non una lettura diretta del punto caldo più profondo. Quel dettaglio è importante perché la regione più calda è spesso sepolta vicino al canale, al giunto o a un'altra regione attiva, mentre la superficie superiore può apparire più calma a causa della diffusione del calore attraverso la passivazione, i dielettrici e la metallizzazione..

Un flusso di lavoro che tende a reggere bene è abbinare le mappe ottiche a un modello termico e trattare il risultato ottico come un'osservazione al confine. Il modello diventa quindi il ponte tra ciò che la camera può vedere e ciò che il silicio sta probabilmente vivendo, il che è particolarmente utile quando l'obiettivo finale è la previsione dell'affidabilità piuttosto che una mappa di calore convincente..

Le tecniche ottiche dipendono dall'accesso in linea di vista e dal controllo disciplinato delle condizioni superficiali. Le misurazioni possono sembrare ingannevolmente semplici fino a quando una superficie riflettente o un artefatto di imballaggio non influisce silenziosamente sul risultato..

Problemi pratici:

• Emissività e riflettività: le letture IR dipendono dalle assunzioni di emissività; la metallizzazione riflettente può leggere artificialmente fresca a meno che non sia corretta o preparata..

• Rivestimenti e trattamenti superficiali: i rivestimenti ad alta emissività possono migliorare la ripetibilità, pur cambiando leggermente le condizioni al confine; molti piani di test accettano un rivestimento sottile e caratterizzato come un compromesso misurato..

• Vincoli di imballaggio: coperchi, diffusori di calore e incapsulamenti possono bloccare o distorcere il percorso ottico; la rimozione dell'incapsulamento può ripristinare l'accesso, spostando contemporaneamente convezione/radiazione e spostando la baseline..

Un modello mentale utile è che il rilevamento ottico spesso risponde a “dove si trova il punto caldo e come si sta muovendo?” con una fiducia che sembra immediata, mentre la precisione della temperatura assoluta è legata a quanto attentamente vengono gestiti l'ottica, le proprietà superficiali e le condizioni al confine..

Rilevamento Basato su Contatto

I metodi di contatto posizionano un sensore sulla superficie del dispositivo o nelle vicinanze e deducono la temperatura tramite il trasferimento di calore nell'elemento sensore. Sono spesso scelti quando si desidera una lettura diretta in posizioni specifiche, quando i budget sono limitati o quando è necessario qualcosa che può essere impostato rapidamente senza ottiche specializzate. Quando vengono eseguiti con attenzione, i sensori di contatto possono anche produrre mappe dettagliate, ma la misurazione stessa diventa parte dell'ambiente termico..

Strumenti di contatto tipici:

• Micro-termocoppie

• RTD (rilevatori di temperatura a resistenza)

• Sensori a film sottile

• Vernici/rivestimenti termicamente sensibili

La limitazione principale è che il sensore può rimodellare il campo termico locale. Anche una piccola sonda può sottrarre calore da una regione a alta gradiente e far apparire un vero picco più moderato di quanto non sia realmente. Questo è uno di quegli effetti che può risultare personalmente fastidioso nelle sessioni di debug perché i dati appaiono stabili e ripetibili, ma costantemente bassi..

Condizioni che intensificano la sotto-lettura:

• Percorso del sensore a grande conduttività termica relativo agli strati superficiali.

• Area di contatto più grande o forza applicata eccessiva.

• Materiali interfaciali che introducono ulteriori percorsi di diffusione del calore.

Le mitigazioni che aiutano comunemente nella pratica includono la riduzione della massa del sensore, l'uso di una forza di contatto più leggera e mantenere lo strato di attacco il più sottile possibile. Se il tempo lo consente, variare deliberatamente la forza della sonda o lo stile di attacco e osservare come la lettura cambia può rivelare se la sonda sta “tirando” giù la temperatura locale..

Il rilevamento di contatto funziona bene quando la superficie è accessibile e si vogliono letture stabili e ripetibili in un numero limitato di posizioni, ad esempio verificare un cambiamento di dissipatore di calore, confrontare opzioni di imballaggio o controllare le tendenze della resistenza termica tra le costruzioni. Questi sensori servono anche bene come punti di ancoraggio per la calibrazione di altri metodi, purché si scelgano posizioni con gradienti modesti e si mantenga l'intrusione della sonda sufficientemente piccola da poter difendere la misurazione..

Casi d'uso ben adattati:

• Validazione in alcuni punti noti

• Monitoraggio di tendenze ripetibili tra le costruzioni

• Ancoraggio/calibrazione di altri metodi in regioni a basso gradiente.

Rilevamento Elettrico

I metodi elettrici stimano la temperatura dai parametri elettrici dipendenti dalla temperatura. Sono attraenti perché possono spesso essere eseguiti a livello di imballaggio senza accesso ottico, e possono adattarsi naturalmente ai flussi di test di produzione o addirittura al monitoraggio in campo. La comodità è reale, ma così è la responsabilità di capire quale regione e fisica stia pesando il parametro scelto..

Parametri dipendenti dalla temperatura comuni:

• Tensione di giunzione in avanti

• Resistenza di On

• Tensione di soglia

• Cambiamenti guadagno legati alla mobilità

• Corrente di dispersione

Il rilevamento elettrico produce tipicamente una temperatura elettrica legata alla regione che domina il parametro scelto. I metodi basati su diodi spesso correlano fortemente con il comportamento del giunto, mentre la resistenza in On del MOSFET può riflettere un composto di regioni del canale e di accesso distribuite sul die. Questa natura specifica può essere vantaggiosa: se il meccanismo di guasto traccia il riscaldamento del giunto, una metrica correlata al giunto può sembrare più favorevole alle decisioni rispetto a una media superficiale che livella il picco..

La principale disciplina è dichiarare esplicitamente cosa rappresenta la metrica elettrica, cosa probabilmente ignora e come si mappa sulla questione fisica cui stai cercando di rispondere..

La calibrazione è la sfida ricorrente. La variazione di processo, la storia di stress e l'invecchiamento possono spostare i parametri elettrici di quantità che competono con gli spostamenti indotti dalla temperatura, che possono erodere silenziosamente la fiducia se non gestiti..

Criteri comuni usati per mantenere l'accuratezza della termometria elettrica:

• Calibrazione specifica per il dispositivo: una singola pendenza universale può derivare in un territorio fuorviante quando la variazione die-to-die o lot-to-lot non è trascurabile..

• Condizioni di misurazione controllate: la rilevazione può auto-riscaldare il dispositivo; impulsi brevi e cicli di lavoro bassi sono comunemente usati per ridurre il cambiamento di temperatura indotto dalla misurazione..

• Separazione dei confondenti: la corrente di dispersione, ad esempio, è sensibile alla temperatura ed è anche sensibile a difetti/degradazione, quindi le stime possono derivare se non ri-riferite periodicamente..

Una visione pragmatica è che il rilevamento elettrico scala bene per il monitoraggio di routine, ma funziona meglio se trattato come uno strumento calibrato con un intervallo operativo dichiarato, e non come un termometro a un numero che si adatta a ogni situazione..

Selezionare un approccio riguarda di solito allineare la fisica della misurazione con la specifica questione che stai ponendo e i vincoli che non puoi evitare. Quando i team ottengono giusto questo allineamento, i dati tendono a sentirsi coerenti; quando non lo fanno, le persone spesso finiscono per discutere senza capirsi con misurazioni perfettamente reali..

Indicatori di allineamento decisionale:

• Localizzazione del punto caldo e gradienti spaziali: la mappatura ottica è spesso la più informativa..

• Riferimento stabile in punti accessibili: il rilevamento a contatto può essere affidabile quando l'intrusione è controllata..

• Monitoraggio integrato e ripetibile legato al comportamento dei giunti: il rilevamento elettrico è spesso il più praticabile..

Un modello che produce costantemente conclusioni più difendibili è combinare metodi. I dati ottici possono mostrare dove si formano i picchi, i sensori di contatto possono fornire controlli di sanità in regioni a basso gradiente e il rilevamento elettrico può tracciare il comportamento pertinente al giunto sotto reali forme d'onda operative. Quando quelle prospettive vengono riconciliate con un semplice modello termico, la stima risultante tende a essere più facile da giustificare nelle revisioni di progetto e meno propensa a svelarsi durante le discussioni sull'affidabilità rispetto a qualsiasi tecnica singola utilizzata da sola..

Rilevazione Ottica della Temperatura nei Dispositivi a Semiconduttore

La termometria ottica funziona perché la risposta ottica di un semiconduttore cambia in modo ripetibile man mano che cambia la temperatura della reticolo. Nelle misurazioni quotidiane, la storia più grande non è semplicemente che la temperatura cambia un segnale, ma come il fenomeno osservabile scelto si comporta sotto vincoli reali. La proprietà ottica specifica monitorata, la gamma di lunghezze d'onda utilizzata e le condizioni della superficie più geometria plasmano silenziosamente ciò che lo strumento riporta..

La temperatura di solito non appare come una lettura diretta. Viene ricostruita attraverso un modello di mappatura. Quel modello può apparire solidamente rassicurante quando la fisica dei materiali e le assunzioni di configurazione si allineano, e può sembrare sorprendentemente fragile quando piccoli cambiamenti non tracciati si infiltrano nelle ottiche, nello stato del campione o nel montaggio..

Termometria a Luminescenza

Nella termometria a luminescenza, il riscaldamento modifica la struttura di banda e spinge anche i percorsi di ricombinazione dei portatori. Quei cambiamenti spostano spesso lo spettro di emissione in un modo che è ripetibile per un dato sistema di materiale. In molti semiconduttori, l'energia di emissione di picco segue da vicino l'energia di bandgap, diventando un proxy lavorabile per la temperatura..

Una relazione comune specifica per il materiale è:

I costanti numerici dipendono dalla composizione e dalla storia di processamento, che possono essere sottovalutati quando un insieme di parametri standard sembra comodo. L'idea operativa rimane coerente: man mano che la temperatura aumenta, il bandgap generalmente si riduce e il picco di emissione scivola verso energie inferiori (lunghezze d'onda più lunghe)..

Nei sistemi pratici, lo strumento non misura il bandgap. Misura un observable ottico e poi utilizza la calibrazione per dedurre la temperatura. Due osservabili comuni vengono utilizzati:

(a) posizione del picco spettrale

(b) metriche razionali come rapporti di intensità a due lunghezze d'onda.

Dopo la misurazione, l'observable viene convertito in temperatura attraverso una curva di calibrazione che include implicitamente sia la risposta del materiale sia le peculiarità della catena di misurazione..

Peak-Shift vs. Intensità-Rapporto

I metodi di spostamento del picco sembrano semplici perché il termometro appare come la posizione dello spettro. Quella intuizione può essere soddisfacente quando gli spettri sono puliti e a picco singolo. Il disagio emerge quando lo spettro si allarga con la temperatura, quando più transizioni si sovrappongono, o quando la fluorescenza di fondo aumenta e il picco diventa più una chiamata di giudizio che una caratteristica pulita..

I metodi a due colori (rapporto di intensità) possono essere più stabili in condizioni disordinate perché i rapporti sopprimono diversi deragliamenti comuni. Le variazioni di efficienza di raccolta e il lieve spostamento di allineamento spesso si separano meglio di quanto non si sottraggano. Detto questo, i metodi di rapporto si basano comunque fortemente sull'accuratezza del filtro, sulla risposta spettrale del rilevatore e sulla stabilità delle finestre di lunghezza d'onda scelte. Quando quei pezzi si spostano, anche il rapporto può spostarsi con loro..

Un modello che spesso emerge nelle transizioni da laboratorio a campo è leggermente umiliante: il metodo che sembra più sensibile sulla carta non sempre fornisce la verità sulla temperatura migliore all'aperto o su una linea di produzione. Piccole disallineamenti, filtri in invecchiamento o un lento film di contaminazione su una finestra possono spostare un rapporto in un modo che sembra convincente come riscaldamento. Configurazioni che enfatizzano la ripetibilità, filtri fissi, ottiche meccanicamente stabili e controlli di verifica programmati, tendono a risultare più calme da gestire e meno soggette a episodi di temperatura misteriosa..

I Tre Principali Confondenti

Anche se il modello di bandgap rispetto alla temperatura è accurato, lo spettro misurato può muoversi per ragioni che non hanno nulla a che fare con la temperatura della rete che intendevi osservare. Tre fonti di confusione emergono ripetutamente:

• Auto-Riscaldamento da Eccitazione

L'eccitazione ottica può depositare calore localmente, specialmente in piccoli volumi, membrane leggermente supportate o strutture con scarso assorbimento termico. La misurazione può quindi riportare una temperatura che l'illuminazione ha parzialmente creato, il che può essere inquietante perché i numeri sembrano comunque coerenti internamente..

Un controllo pragmatico è un'analisi di potenza in condizioni ambientali fisse. Se la temperatura dedotta cresce con la potenza di eccitazione, la configurazione sta iniettando calore. Le mitigazioni che comunemente riducono questo pregiudizio includono: cicli di lavoro più brevi, densità di potenza più basse, dimensioni del punto più grandi e miglior contatto termico con il dissipatore di calore o il supporto..

• Effetti da Doping e Portatori

Alti livelli di doping e variazioni densità di portatori possono introdurre riempimento della banda, rinormalizzazione del bandgap e spostamenti nella dinamica di ricombinazione. Lo spettro può spostarsi, allargarsi o rimodellarsi in modi che sono difficili da separare da una vera tendenza termica se l'analisi assume che solo la temperatura muova il picco..

Una pratica più affidabile è calibrare con campioni che corrispondano al livello di doping, al flusso di processo e alla storia, invece di fare affidamento su costanti generiche che non sono mai state tarate al contesto reale del wafer e della fabbricazione..

• Spostamenti Indotti da Stress

Lo stress meccanico cambia la struttura di banda. Lo stress da imballaggio, la dissimmetria di espansione termica, la curvatura del wafer e il serraggio del fissaggio possono tutti introdurre stress che sposta le caratteristiche spettrali. Ciò che rende questo complicato è che piccoli cambiamenti meccanici, cambiare uno strato adesivo, serrare un morsetto in modo diverso o rimontare un die, possono generare offset ripetibili che sembrano differenze di temperatura legittime..

Per lavori orientati alla precisione, lo stress è spesso meglio trattato come una variabile di stato che deve essere mantenuta costante. Mantenere le condizioni di montaggio identiche tra calibrazione e misurazione e evitare di ri-fissare a metà studio, riduce solitamente le conversazioni “perché è cambiato?”..

Un modo comune di fallimento è calibrare solo la risposta del semiconduttore assumendo che la catena ottica ed elettronica sia neutra. Nella pratica, la funzione dello strumento diventa parte della mappatura dal segnale alla temperatura. Ciò include la calibrazione della lunghezza d'onda dello spettrometro, la risposta spettrale del rilevatore, l'invecchiamento o l'errore del filtro e la geometria di raccolta..

Una calibrazione end-to-end effettuata con lo stesso percorso ottico, la stessa apertura numerica e lo stesso montaggio del campione tende a produrre incertezze più ridotte nell'uso reale. Potrebbe sembrare meno elegante di una conversione puramente teorica, ma assorbe imperfezioni del mondo reale nella curva di calibrazione—spesso uno scambio che le persone apprezzano una volta che la misurazione deve resistere a trattamenti di routine..

Termografia Infrarossa

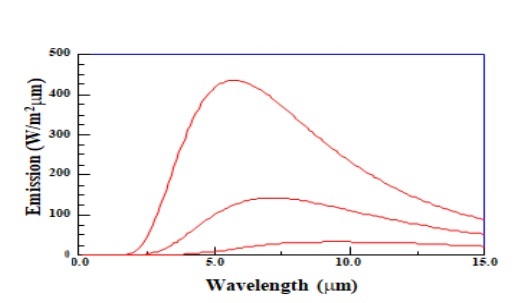

La termografia infrarossa deduce la temperatura dalla radiazione termica. In una forma idealizzata, il potere radiato totale segue:

Se la luminanza in una banda IR nota viene misurata e l'emissività (varepsilon) è nota, la temperatura può essere calcolata. La frustrazione pratica è che \(\varepsilon\) non è un numero universale fisso. Varia con il materiale, la condizione superficiale, la geometria e la banda di lunghezza d'onda..

Poiché la luminanza cresce ripidamente con la temperatura, anche una modesta discrepanza di emissività può spingere la temperatura dedotta lontano dalla realtà. Nelle misurazioni reali, errori nell'ordine di decine di gradi sono perfettamente plausibili quando l'emissività è assunta per comodità piuttosto che convalidata sulla superficie reale..

L'emissività è legata a come una superficie assorbe e riflette la radiazione all'interno di una determinata banda e a un determinato angolo di visione. La variazione è guidata da diversi influenze pratici:

• Rugosità e Finitura della Superficie

I metalli lucidi combinano spesso bassa emissività con alta riflettività, il che li rende inclini a misurare l'ambiente tanto quanto misurano se stessi. Il rigonfiamento o il rivestimento tendono ad aumentare l'emissività e ridurre le riflessioni ambientali, il che può rendere la termografia più credibile e meno “specchiosa”.

• Strati di Ossido e Film di Contaminazione

Ossidi sottili, residui e film di processo possono cambiare materialmente l'emissività e possono evolversi man mano che la superficie invecchia. Questo può produrre una lenta deriva che somiglia a un riscaldamento o raffreddamento gentile anche quando la vera temperatura è costante, un effetto che è facile da interpretare erroneamente se la chimica superficiale è fuori vista e fuori mente..

• Angolo di Visione e Banda Spettrale

L'emissività dipende dalla direzione e dalla lunghezza d'onda. Cambiare l'angolo della camera, l'ottica o la banda spettrale può spostare l'emissività effettiva a sufficienza da invalidare una calibrazione precedente. Mantenere costante la geometria non riguarda solo la comodità; definisce ciò che la misurazione significa da esecuzione a esecuzione..

Flussi di lavoro termografici robusti combinano spesso diverse tattiche:

- calibrazione dell'emissività in situ contro un riferimento.
- rivestimenti o nastro ad alta emissività.
- bande spettrali fisse e geometria ottica coerente.
- gestione del riflesso.

La calibrazione dell'emissività può essere ancorata utilizzando un riferimento a contatto quando consentito, o un patch di riferimento a temperatura nota quando il contatto non è fattibile. Questo lega la conversione della luminanza in temperatura alla reale condizione della superficie piuttosto che a un'assunzione del datasheet..

L'applicazione di un rivestimento o nastro ad alta emissività riduce spesso la sensibilità alla finitura superficiale e alle riflessioni. Questo è frequentemente il modo più veloce per ottenere letture più affidabili, purché lo strato sia sufficientemente sottile da non disturbare significativamente il campo di temperatura e sia compatibile con l'ambiente..

Fissare la banda spettrale e mantenere la geometria visiva coerente riduce la variazione da esecuzione a esecuzione. In molte implementazioni, la riproducibilità migliora più dalla disciplina di non cambiare l'angolo che dall'aggiornamento a una camera ad alta risoluzione..

Per gli obiettivi riflettenti, la gestione dei riflessi è importante perché la superficie può riflettere oggetti caldi nell'ambiente nella camera, creando falsi punti caldi. Il riparo, la gestione delle temperature di fondo e la regolazione degli angoli per ridurre i riflessi speculari possono prevenire la situazione scomoda in cui un punto caldo scompare quando qualcuno si allontana dal setup..

Tra la termometria a luminescenza e la termografia IR, la realtà tecnica condivisa è che i sistemi ottici misurano proxy ottici, non la temperatura stessa. Le misurazioni che reggono sotto scrutinio trattano quegli proxy come condizionati dalla selezione della lunghezza d'onda, dalla geometria, dallo stato della superficie, dalle condizioni di eccitazione e dal contesto di calibrazione..

Una catena difendibile dal segnale alla temperatura include tipicamente: bande di lunghezza d'onda definite, geometria controllata e ripetibile, controlli per riscaldamento indotto dall'eccitazione e condizioni di calibrazione che corrispondono all'ambiente reale di misurazione. Quando quella disciplina viene mantenuta, la termometria ottica può essere veloce e precisa in un modo che sembra gratificante ed efficiente; quando non lo è, può produrre numeri che sembrano precisi pur mancando silenziosamente la verità..

Metodi di Probing Termico per l'Analisi del Trasferimento di Calore tra Dispositivi

Nelle misurazioni basate sul contatto, un sensore riporta la temperatura scambiando calore con il target, il che significa che la sonda influenza ciò che sta cercando di osservare. I dettagli che plasmano il risultato sono spesso banali ma decisivi: la geometria della sonda, il percorso termico interno all'interno del corpo della sonda e la condizione interfaciale proprio al punto di contatto. Insieme, questi fattori plasmano (a) la risoluzione spaziale, (b) il tempo di risposta, e (c) quanto fortemente la misurazione rimodella il campo di temperatura locale..

Nel lavoro sperimentale quotidiano, i risultati che sembrano meno ambigui tendono a derivare dal trattare la sonda e il dispositivo come un sistema termico accoppiato piuttosto che come “strumento” contro “campione”. Quella cornice riduce le sorprese: invece di discutere con una mappa confusa dopo, la misurazione è progettata in modo che l'accoppiamento sia controllato, ripetibile e piccolo rispetto al flusso di calore in esame..

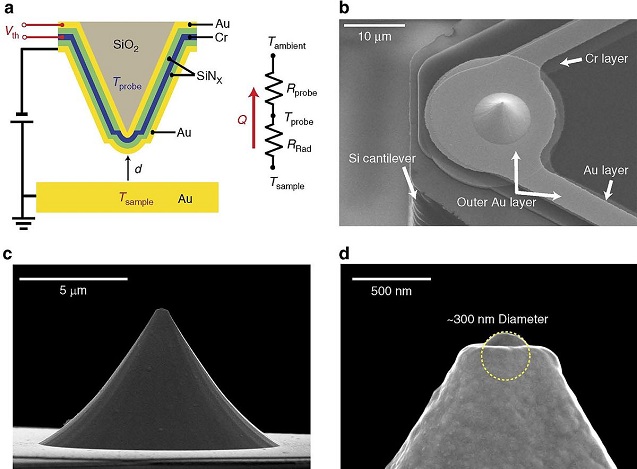

Sonde Termiche a Scansione

La microscopia termica a scansione posiziona tipicamente un termistore o una termocoppia vicino a una punta ultrafine. Durante la scansione raster, la punta scambia calore localmente con la superficie e converte quell scambio in un segnale elettrico. Questo supporta la mappatura relativa alla temperatura con una risoluzione laterale quasi nanometrica, ma il segnale è raramente una temperatura superficiale letterale in un punto..

Ciò che lo strumento restituisce è più onestamente descritto come una risposta mescolata prodotta da più contributori che agiscono contemporaneamente:

• il campo di temperatura superficiale locale,

• la resistenza termica di contatto punta-campione,

• diffusione del calore e dissipazione del calore attraverso il cantilever e il mezzo circostante..

Questo è il motivo per cui due scansioni sullo stesso dispositivo possono non essere d'accordo in modi che sembrano frustrantemente umani da risolvere: un piccolo spostamento nella forza di contatto, un cambiamento silenzioso nell'umidità ambientale o l'invecchiamento graduale della sonda possono alterare l'interfaccia a sufficienza da cambiare il accoppiamento termico efficace. Quando ciò accade, è facile scambiare un cambiamento di accoppiamento per un cambiamento di materiale o dispositivo a meno che il protocollo di misurazione non monitori esplicitamente lo stato dell'interfaccia..

La SThM si distingue quando la questione vive a piccole scale. È ben adatta a situazioni in cui il trasferimento di calore è modellato dalla struttura microscale piuttosto che da medie lisce e ingenti. Aiuta inoltre a identificare non solo le aree calde, ma anche dove il calore entra, esce o viene ristretto all'interno del sistema..

Caratteristiche che beneficiano comunemente della risoluzione in stile SThM:

• confini dei grani

• interconnessioni strette

• punti caldi localizzati nei dispositivi di potenza

• barriere termiche locali.

Quando l'esperimento è progettato con moderazione (soprattutto attorno alla forza di contatto e al riscaldamento della sonda), la SThM può enfatizzare i percorsi del flusso di calore che altrimenti verrebbero lavati via nelle tecniche mediate da area..

Limitazioni

Resistenza Termica di Contatto Punta-Campione: A contatti su scala nanometrica, la resistenza interfaciale può dominare lo scambio di calore, specialmente su superfici ruvide, ossidate o contaminate. La sensibilità qui può essere emotivamente estenuante nella pratica perché l'interfaccia risponde a piccoli cambiamenti che non si annunciano sempre nel segnale di topografia dell'AFM. Un lieve cambiamento nella pressione o nella pulizia modifica l'area di contatto reale, il che sposta la conducibilità termica effettiva e quindi il segnale misurato..

Una lezione ricorrente in laboratorio è che la topografia stabile e il contatto termico stabile non seguono affidabilmente l'uno l'altro. Il canale termico può derivare anche quando il loop di feedback appare impeccabilmente comportato, e quella deriva può masquerare come un cambiamento di temperatura se non è separatamente delimitata..

Sinking Termico della Sonda e Retro-Azione: La sonda può agire come un dissipatore di calore (e, se riscaldata, come sorgente di calore), estraendo calore dal campione e riducendo la temperatura locale. L'effetto è più evidente su strutture che non hanno molta massa termica o che sono debolmente ancorate a un bagno di calore, come film sottili e membrane sospese..

Un modello mentale diretto aiuta a mantenere le interpretazioni ancorate: se il dispositivo in test ha una connessione termica debole con il suo ambiente, allora l'introduzione di qualsiasi percorso termico aggiuntivo, come la sonda, devierà il flusso di calore in un modo che può apparire sulla mappa. Quando chi opera è già in agitazione riguardo ai piccoli gradienti, questa retro-azione può essere esattamente il tipo di mano invisibile che crea un'immagine dall'aspetto pulito ma fuorviante..

Percorsi di Trasferimento di Calore Ambientali: Percorsi di trasferimento di calore paralleli al di fuori del contatto solido-solido previsto possono offuscare il significato del segnale. La conduzione dell'aria, gli strati d'acqua adsorbiti e lo scambio radiativo possono tutti contribuire. Molte incoerenze che inizialmente sembrano problemi elettronici finiscono per risalire alle condizioni ambientali che variano silenziosamente durante scansioni lunghe..

Contributori ambientali comuni che complicano l'interpretazione:

• conduzione dell'aria.

• strati d'acqua adsorbiti.

• scambio radiativo.

In molte configurazioni, il rafforzamento della temperatura dell'involucro, la stabilizzazione dell'umidità e la ripetibilità dei parametri di approccio riducono il disaccordo più efficacemente rispetto a un'elaborazione posteriore aggressiva, poiché la misurazione diventa meno sensibile a percorsi paralleli incontrollati..

Migliorare la Coerenza della Misurazione

• Calibrare utilizzando campioni di riferimento che delimitano la conducibilità termica e il range di temperatura previsti, piuttosto che fare affidamento su una calibrazione a un solo punto che può nascondere non linearità..

• Tenere traccia e regolare la forza di contatto, il tempo di permanenza e la velocità di scansione, perché ciascuno modifica la costante di tempo termica effettiva del sistema accoppiato punta-campione..

• Utilizzare strategie che separano l'accoppiamento termico dalla vera temperatura, come confronti a più sonde, scansioni ripetute a diverse forze o riscaldamento modulato per estrarre risposte dipendenti dalla frequenza..

Una prospettiva che tende a mantenere i team allineati è trattare la SThM principalmente come uno strumento comparativo, differenze tra caratteristiche, cambiamenti prima/dopo e relative vie di flusso di calore, a meno che la calibrazione e la modellazione non siano state portate abbastanza lontano da giustificare la termometria assoluta..

Rivestimenti di Fosfori Termografici

I fosfori termografici utilizzano uno strato sottile di materiale ceramico dopato di terre rare applicato alla superficie target. Sotto eccitazione UV (o un'altra eccitazione appropriata), il rivestimento emette luce la cui intensità e/o tempo di decadimento cambiano con la temperatura. Poiché lo strato può coprire una vasta area, si comporta come un termometro distribuito: produce mappe di temperatura nel campo visivo piuttosto che una scansione punto per punto..

Ciò lo rende ben abbinato alle domande sui modelli spaziali di trasferimento di energia tra componenti accoppiati, incluso come il calore si diffonde lungo un'interfaccia e dove si concentra vicino alle regioni di contatto. La misurazione spesso sembra più diretta da interpretare perché la mappa è ottenuta in una sola cattura ottica piuttosto che cucita insieme da lunghe traiettorie di scansione..

Punti di Forza

Questo approccio evita le incertezze da contatto che derivano da punte di scansione, il che può essere un sollievo quando la superficie del dispositivo è delicata o variabile. Può gestire geometrie complesse e campi visivi più ampi, e spesso si adatta naturalmente a misurazioni transitorie quando vengono utilizzati metodi di tempo di decadimento..

Un vantaggio pratico che si presenta immediatamente nei programmi reali è il throughput: un'immagine ottica può produrre un intero campo di temperatura che altrimenti richiederebbe lunghi tempi di scansione con una sonda, riducendo l'esposizione a piccole derive che si accumulano in misurazioni prolungate..

Limitazioni

Aggiungere un rivestimento modifica la superficie. Anche uno strato sottile può aggiungere resistenza termica, spostare l'emissività e modificare il trasferimento di calore interfaciale. Questo è più evidente quando il trasferimento di energia di dispositivo a dispositivo è dominato dalla superficie, dove la condizione al confine nativa è parte di ciò che viene studiato..

Situazioni in cui lo strato aggiuntivo tende a contare di più:

• studi sulla conducibilità di contatto.

• diffusione del calore vicino alla superficie.

• effetti di convezione superficiale.

Un'osservazione sul campo da tenere a mente è che i rivestimenti descritti come otticamente sottili non sono automaticamente termicamente trascurabili. Quando l'esperimento insegue fisica sottile dell'interfaccia, il rivestimento può diventare silenziosamente parte del fenomeno piuttosto che un semplice strato di lettura passivo..

Uno spessore non uniforme può imitare gradienti di temperatura cambiando l'intensità di emissione. Il fotobleaching e l'incedere dell'eccitazione possono produrre lenti tendenze apparenti di temperatura che non hanno nulla a che fare con il trasferimento di calore. I metodi di vita/tempo di decadimento riducono la sensibilità alla variazione di spessore, ma dipendono ancora dal stabilità del timing di eccitazione e dalla raccolta ottica coerente..

Contributori ottici ed elettrici che comunemente creano artefatti:

• non uniformità dello spessore del rivestimento.

• fotobleaching.

• deriva o jitter di eccitazione.

• variazioni nell'allineamento dell'ottica di raccolta.

Quando questi effetti non vengono monitorati, le mappe risultanti possono apparire lisce e convincenti mentre codificano sottilmente il comportamento del sistema ottico piuttosto che la termodinamica del dispositivo..

Una scarsa adesione o microfratture possono creare sacche d'aria locali che distorcono il campo di temperatura. La pulizia della superficie, la cura controllata e la verifica dell'uniformità spesso decidono se la mappa finale è credibile quando esaminata quantitativamente. Nella pratica, questo passaggio è dove la pazienza ripaga: un rivestimento che sembra “a posto” a colpo d'occhio può nascondere interruzioni che contano termicamente..

Mappatura Quantitativa della Temperatura

• Preferire la calibrazione del tempo di vita/decadimento quando possibile, perché è meno sensibile allo spessore del rivestimento e all'intensità di illuminazione rispetto alla mappatura dell'intensità grezze..

• Caratterizzare lo spessore e l'uniformità del rivestimento; anche un'ispezione ottica di base più un controllo spot di profilometria della luce possono prevenire grandi errori interpretativi..

• Validare rispetto a almeno un termometro indipendente o condizione di riferimento, specialmente quando l'obiettivo è quantificare il trasferimento di calore tra i dispositivi piuttosto che solo visualizzare modelli..

Una posizione interpretativa che riduce la confusione è trattare i fosfori termografici come uno strato di trasduttore ottico. Se la questione del trasferimento di calore è dominata dalla conduzione di massa all'interno del dispositivo, lo strato di solito svanisce sullo sfondo; se la questione è dominata dalle interazioni superficiali, lo strato diventa parte della condizione al confine e appartiene al modello..

Come Decidere tra Sonde Termiche a Scansione e Fosfori Termografici

Allineare lo Strumento alla Questione del Trasferimento di Calore

Scegliere sonde termiche a scansione quando si tratta di risolvere punti caldi microscale, localizzare percorsi di flusso di calore ristretti o confrontare il contrasto termico attraverso caratteristiche a nanoscale. Scegliere fosfori termografici quando si mappa la temperatura su aree ampie, si catturano modelli di diffusione transitoria o si osserva l'accoppiamento tra dispositivi lungo un'interfaccia..

Trattare la Distorsione della Misurazione come un Parametro di Progettazione Esplicito

Entrambi gli approcci possono influenzare il campo di temperatura, solo attraverso meccanismi diversi. Le sonde di scansione possono estrarre calore al contatto e rimodellare il gradiente locale; gli strati di fosfori possono modificare la condizione al confine aggiungendo un film con le proprie proprietà termiche e ottiche. I flussi di lavoro che reggono bene sotto revisione quantificano tipicamente questi bias invece di sperare che siano piccoli..

In molti confronti reali, la risoluzione nominale non è ciò che decide il vincitore. Il fattore decisivo è se il disturbo può essere delimitato abbastanza da rimanere al di sotto dei gradienti e dei contrasti termici interpretati, in modo che le conclusioni rimangano stabili quando la misurazione viene ripetuta..

Una Visione di Lavoro Ancorata

La mappatura della temperatura è più facile quando il termometro è passivo e il sistema cambia lentamente. Gli studi sul trasferimento di calore tra dispositivi violano spesso entrambe queste assunzioni: i cambiamenti di accoppiamento, le interfacce evolvono e le costanti di tempo possono essere brevi. Un approccio difendibile fonde calibrazione, controlli di ripetibilità e un modello termico semplificato dell'interazione puntuale-dispositivo..

Questo approccio tratta i limiti dello strumento come parametri misurabili. Migliora anche le discussioni tecniche concentrandosi su ciò che è stato controllato, ciò che è rimasto incerto e come quell'incertezza influisce sull'analisi del trasferimento di calore..

Parametri Elettrici che Influenzano le Misurazioni della Temperatura nei Semiconduttori

La termometria elettrica si basa su un fatto semplice ma facile da leggere in modo errato: il comportamento elettrico dei semiconduttori cambia con la temperatura. Osservando un parametro elettrico scelto e mappandolo attraverso la calibrazione, un sistema può stimare la temperatura senza aggiungere un trasduttore termico separato. In molte progettazioni, quella velocità e integrazione si sentono genuinamente soddisfacenti perché il sensore può convivere all'interno di circuiti già esistenti. Allo stesso tempo, può essere inquietante vedere quanto facilmente una stima della temperatura possa essere influenzata da fattori non termici, poiché molti parametri elettrici rispondono alla temperatura e a bias, stress e invecchiamento in parallelo. Un approccio di misurazione attenta si concentra sul separare quei contributi in modo che il valore di ritorno tracci la temperatura piuttosto che qualsiasi altra cosa abbia cambiato quel giorno..

Giunzione PN

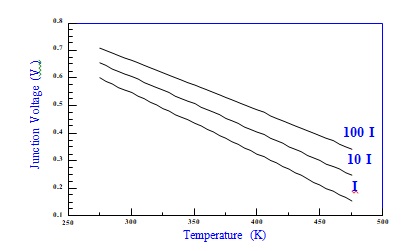

Un comune sostituto elettrico per la temperatura è la tensione in avanti della giunzione PN. Quando la corrente in avanti è mantenuta costante, la tensione della giunzione tende a diminuire in modo approssimativamente lineare man mano che la temperatura aumenta. Questo comportamento è spesso riassunto dalla sensibilità alla temperatura a corrente costante:

dove k è la costante di Boltzmann, q = 1.6 × 10⁻¹⁹ C, e E₉ è il bandgap del silicio. Nelle conversazioni ingegneristiche quotidiane, la pendenza è frequentemente citata vicino a −2 mV/K, il che può sembrare piacevolmente “plug-and-play” durante le prime fasi di avvio. Tuttavia, su spann di temperature più ampio, quella pendenza deriva perché le statistiche dei portatori e i termini legati al bandgap non rimangono perfettamente lineari. Per evitare comportamenti imprevisti successivamente, i valori di pendenza vengono spesso calibrati in condizioni operative reali piuttosto che facendo affidamento solo su regole stimate..

Mantenere costante la corrente è la condizione che fa comportare Vₚₙ(T) in modo prevedibile. Nelle misurazioni reali, piccoli errori di corrente possono masquerarsi da cambiamento di temperatura perché l'equazione del diodo è esponenziale, quindi quasi costante può comunque essere sufficiente a distorcere la temperatura dedotta. Un comune problema di laboratorio si verifica quando una sorgente di corrente appare stabile di per sé, ma la temperatura misurata cambia a causa del ripple di alimentazione o dei transitori di campionamento ADC che influenzano il punto di bias..

L'auto-riscaldamento è una seconda trappola ripetitiva. Il diodo dissipa P ≈ IₚₙVₚₙ, e quella dissipazione aumenta la temperatura della giunzione al di sopra della temperatura ambientale o di scheda che il sistema sta cercando di riportare. I prototipi iniziali possono nascondere questo perché le costanti di tempo termiche rallentano la risposta, facendo sembrare che i controlli rapidi siano più puliti di quanto siano realmente una volta che il sistema funziona in modo continuo..

(a) Mantenere la corrente di misurazione il più bassa possibile consentita dal budget di rumore..

(b) Utilizzare misurazioni impulsi con un ciclo di lavoro definito..

(c) Caratterizzare l'assestamento termico quindi il timing della lettura segua il comportamento termico piuttosto che la comodità del test..

Per la rilevazione della giunzione PN, una calibrazione difendibile è una calibrazione a due punti (o a più punti) effettuata alla corrente prevista e nell'imballaggio previsto, poiché la resistenza termica dell'imballaggio e la conduzione del leadframe influenzano la temperatura apparente ogniqualvolta la dissipazione è diversa da zero. Inoltre, tende a essere più soddisfacente in pratica bloccare la piena condizione di misurazione piuttosto che “correggere” successivamente gli errori con correzioni complicate..

Magnitudine della corrente, temporizzazione della misurazione dopo l'applicazione del bias, caricamento dell'ingresso ADC..

Quando quelle condizioni vengono mantenute stabili, sono necessari meno parametri di calibrazione, e la ripetibilità a lungo termine tende a sentirsi meno fragile, specialmente quando il dispositivo è deployato in ambienti in cui potenza, attività e comportamento di campionamento derivano nel tempo..

MOSFET

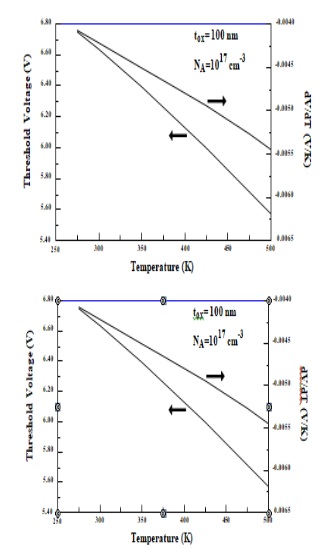

La tensione di soglia del MOSFET è un altro parametro elettrico reattivo alla temperatura, particolarmente allettante nei sensori integrati basati su MOSFET. Man mano che la temperatura cambia, le statistiche sui portatori e il potenziale superficiale si spostano, muovendo la tensione apparente di soglia. Una relazione rappresentativa è:

che lega la dipendenza dalla temperatura all'elevata permittività del silicio εₛᵢ, alla capacità dell'ossido Cₒₓ, alla densità di doping Nₐ, e al potenziale bulk ψᵦ. L'appeal è chiaro: Vₜ tiene traccia della temperatura in modo forte. Lo scambio è altrettanto reale: Vₜ tiene anche traccia dei dettagli di processo in modo forte, e ciò può rendere la stima della temperatura assoluta più simile a un esercizio di gestione della variabilità piuttosto che sfruttare la sensibilità..

Esposizione alla diffusione del processo, condizioni di bias e invecchiamento.

A differenza della caduta in avanti di un diodo, la tensione di soglia non è un singolo numero misurato direttamente; dipende dal metodo di estrazione. Diverse definizioni, a corrente costante, basate sulla transconduttanza, estrapolazione, producono soglie numeriche diverse e comportamenti di temperatura diversi, quindi il punto operativo deve essere chiaramente espresso anziché implicito. Quando la corrente di drenaggio, Vᴅꜱ, o il bias di corpo si spostano, la degradazione della mobilità, DIBL, e la resistenza in serie possono infiltrarsi nella stima e creare errori di temperatura che sembrano drift del sensore. Nella pratica, questi sono i tipi di risultati che lasciano i team a discutere se il “sensore” sia rotto, quando il vero problema è che la definizione di misurazione non è mai stata fissata abbastanza strettamente..

Cariche intrappolate nell'ossido, stati interfaciali, instabilità della temperatura di bias..

L'invecchiamento aggiunge un'altra dimensione di disagio: questi meccanismi possono spingere Vₜ nel tempo sotto stress elettrico, e senza un piano, il sistema può leggere erroneamente l'usura elettrica come un vero cambiamento di temperatura..

(a) Monitorare sotto condizioni di bias ben definite e a bassa tensione..

(b) Evitare l'estrazione di Vₜ nelle regioni dove gli effetti della mobilità o DIBL dominano il comportamento osservato..

(c) Aggiungere ri-calibrazioni periodiche o autocontrolli quando ci si aspetta stress della vita..

Calibrazione nel mondo reale: per dispositivo contro per lotto e quale costo ha fare assunzioni.

Poiché Cₒₓ, gradienti di doping, e cariche fisse variano tra wafer e lotti, la termometria basata su soglia spesso finisce per necessitare di calibrazione per dispositivo, o almeno per lotto, per una precisione assoluta costante. Nei prodotti ad alto volume, i team comunemente compromettono calibrando un piccolo numero di punti nel test e utilizzando un modello di correzione firmware compatto. Questo approccio spesso sembra meno glamour di una pendenza universale singola, ma tende a comportarsi meglio quando la tensione di alimentazione, il carico di lavoro e il tempo trascorso iniziano a spingere il dispositivo lontano dalle condizioni ordinate utilizzate in un rapido ciclo di caratterizzazione..

Un modello che si presenta ripetutamente nella termometria elettrica è che il parametro con il più grande coefficiente di temperatura nominale non è sempre quello che fornisce la stima di temperatura più affidabile. Ciò che tende a funzionare meglio è un parametro la cui dipendenza dalla temperatura rimane osservabile in condizioni controllate e resta meno intrecciata con altre variabili. La tensione in avanti della giunzione PN tende a funzionare bene perché la misurazione a corrente costante è semplice da far rispettare e il comportamento è prevedibile su intervalli comuni. La rilevazione della tensione di soglia può essere eccellente in progetti completamente integrati, ma richiede una disciplina più rigorosa attorno al biasing, alla definizione di estrazione e alla gestione del drift..

Punto operativo fisso, eccitazione controllata, auto-riscaldamento minimizzato, calibrazione corrispondente all'uso reale..

Nella pratica, la precisione della temperatura di solito migliora più dalla disciplina di misurazione, stabilità di bias, controllo del tempo, consapevolezza dell'assestamento termico e calibrazione che rispecchia la distribuzione, piuttosto che dalla selezione di un parametro solo perché il suo valore ∂/∂T è più grande sulla carta. Questa differenza è spesso ciò che separa una dimostrazione di banco che appare rassicurante da un sistema distribuito che rimane credibile mesi dopo..

Conclusione

La misurazione della temperatura nei semiconduttori non è definita da una singola tecnica universale, ma dalla selezione di metodi che corrispondono al comportamento fisico, alla scala temporale e alla regione termica che si sta indagando. Il rilevamento ottico fornisce una visualizzazione rapida del riscaldamento superficiale e del movimento dei punti caldi, i metodi basati su contatto offrono misurazioni dirette localizzate con accessibilità pratica in laboratorio e il rilevamento elettrico consente una stima indiretta della temperatura del giunto attraverso il comportamento del dispositivo stesso. Ogni approccio introduce compromessi relativi alla risoluzione spaziale, disturbabilità termica, complessità di calibrazione, risposta transitoria e sensibilità alle condizioni di imballaggio o ambientali. Nelle applicazioni reali, la caratterizzazione termica più affidabile spesso deriva dalla combinazione di diverse tecniche di misurazione con modelli di simulazione per colmare il divario tra il comportamento superficiale visibile e le condizioni interne del giunto. Poiché i dispositivi a semiconduttore continuano a aumentare in densità di potenza e complessità strutturale, una misurazione termica accurata rimarrà essenziale per migliorare l'affidabilità, validare i progetti, ottimizzare le strategie di raffreddamento e prevenire guasti a lungo termine in sistemi elettronici avanzati..
