Spiegazione del trigger di Schmitt, principio di funzionamento, tipi di circuiti e applicazioni

Un trigger di Schmitt è un circuito comparatore che utilizza feedback positivo e isteresi per creare una commutazione stabile tra gli stati di uscita ALTO e BASSO.Il suo design a doppia soglia aiuta a prevenire false attivazioni causate da rumore, variazioni lente del segnale o piccole fluttuazioni di tensione.Questo articolo spiega come funzionano i trigger Schmitt, come possono essere implementati utilizzando diodi tunnel, comparatori, transistor e circuiti integrati e come vengono utilizzati nella modellazione della forma d'onda, nel filtraggio del rumore, nel raffinamento degli impulsi, nei circuiti di temporizzazione e nel condizionamento del segnale.

Catalogo

Introduzione al trigger di Schmitt

Il trigger Schmitt si distingue come un circuito comparatore unico caratterizzato dal suo meccanismo a doppia soglia, ottenuto tramite feedback positivo.Questa caratteristica, denominata isteresi, garantisce vantaggi significativi in ​​termini di stabilità e precisione del segnale.A differenza dei circuiti comparatori convenzionali, che potrebbero produrre risposte imprevedibili a piccole fluttuazioni della tensione di ingresso, il trigger di Schmitt utilizza due soglie distinte: una positiva e una negativa.Quando la tensione di ingresso supera la soglia positiva, il circuito passa allo stato alto.Al contrario, scendere al di sotto della soglia negativa innesca uno spostamento verso uno stato basso.Tra queste soglie, l'uscita rimane stabile, conferendo al circuito una proprietà simile alla memoria che migliora l'affidabilità operativa.

Questo multivibratore bistabile svolge le funzioni principali nella conversione del segnale da analogico a digitale, nel filtraggio del rumore e nella modellazione della forma d'onda.Trasformando i segnali analogici instabili in uscite digitali pulite, il trigger Schmitt aiuta a mitigare le interruzioni causate dalle tensioni fluttuanti, in particolare in ambienti elettrici rumorosi.Le applicazioni per il circuito spaziano ampiamente, dai sistemi logici fondamentali agli intricati circuiti di feedback nei multivibratori, dimostrando la sua adattabilità e il suo ruolo indispensabile in diversi aspetti della progettazione elettronica.

Il ruolo del feedback positivo

Il grilletto Schmitt deve le sue prestazioni affidabili al meccanismo di feedback positivo integrato nel suo design.Il feedback positivo amplifica la disparità tra la tensione di ingresso e i livelli di soglia, garantendo che il circuito prenda decisioni di commutazione chiare, anche in condizioni difficili.Invece di fare affidamento su valori assoluti della tensione di ingresso, questa dinamica rafforza la capacità del circuito di resistere al rumore di ingresso e alle fluttuazioni transitorie.

In ambienti soggetti a tensioni fluttuanti, come quelli causati da fonti di alimentazione incoerenti o interferenze elettromagnetiche, il trigger Schmitt rimane robusto nel mantenere uscite costanti.Il meccanismo rimuove gli errori causati da brevi picchi di rumore, supportando un funzionamento stabile e affidabile nelle applicazioni pratiche.

Isteresi: stabilizzazione tramite doppia soglia

Al centro del trigger Schmitt si trova il concetto di isteresi, che garantisce una commutazione precisa richiedendo che la tensione di ingresso attraversi soglie distinte.Questo design a doppia soglia riduce al minimo l'incertezza e crea una chiara demarcazione tra gli stati del segnale.L'isteresi consente al circuito di dare priorità alle prestazioni costanti rispetto alla reattività alle fluttuazioni minori.

Un esempio pratico può essere trovato nei sensori industriali che monitorano parametri come la temperatura o la pressione.Sfruttando l'isteresi, il sensore può differenziare i dati significativi dalle fluttuazioni transitorie introdotte dalle interferenze elettriche, garantendo output digitali accurati per la successiva analisi.Il design del grilletto Schmitt riflette un impegno per l'affidabilità e la precisione, in linea con le esigenze ingegneristiche.

Bilanciamento della sensibilità e della stabilità

La progettazione di un trigger Schmitt richiede un'attenta considerazione delle sue soglie per garantire il corretto equilibrio tra sensibilità e stabilità.Questo equilibrio gli consente di soddisfare diverse esigenze operative senza compromettere le prestazioni.

• Soglie strette possono rilevare piccole variazioni del segnale ma potrebbero portare a una sensibilità al rumore, diminuendo la capacità del circuito di filtrare le interruzioni transitorie.

• D'altro canto, soglie eccessivamente rilassate potrebbero ritardare l'elaborazione del segnale o provocare imprecisioni.

Nei circuiti audio squelch, ad esempio, un trigger Schmitt ottimizzato filtra il rumore di basso livello preservando l'integrità dei segnali audio desiderati.Queste scelte progettuali mostrano i compromessi implicati nell'adattare il comportamento del circuito alle esigenze applicative specifiche.

Il trigger Schmitt combina la progettazione teorica del circuito con funzionalità pratica utilizzando isteresi, feedback positivo e commutazione basata su soglia per migliorare la stabilità del segnale e la reiezione del rumore.Questo design consente ai circuiti di funzionare in modo affidabile anche in ambienti soggetti a fluttuazioni di tensione e interferenze elettriche che potrebbero altrimenti compromettere le prestazioni.

I trigger Schmitt vengono utilizzati in sistemi che richiedono transizioni di segnale pulite e stabili per un funzionamento affidabile nell'elettronica analogica e digitale.Il loro utilizzo flessibile supporta applicazioni che vanno dai circuiti di apprendimento di base ai sistemi elettronici e industriali avanzati.

Comprendere il funzionamento dei trigger di Schmitt fornisce preziose informazioni sull'elaborazione del segnale e mostra l'importanza di progettare circuiti che mantengano stabilità, precisione e affidabilità in condizioni operative imprevedibili.

Tecniche di implementazione dei trigger di Schmitt

Implementazione basata su diodi tunnel

L'implementazione dei trigger Schmitt utilizzando un diodo tunnel si basa sulla distinta curva volt-ampere a forma di "N" del componente, che facilita transizioni nette nelle applicazioni di commutazione.Questa curva consente al circuito di cambiare rapidamente stato mentre il segnale di ingresso oscilla oltre le soglie di tensione specificate, portando a netti capovolgimenti di uscita.Tuttavia, questo approccio spesso non è all’altezza in termini di raggiungimento di elevata precisione ed efficienza operativa, rendendolo più appropriato per i sistemi che privilegiano la semplicità rispetto alle prestazioni elevate.

Per superare queste limitazioni, un progetto alternativo sfrutta i principi di base dei diodi tunnel incorporando circuiti basati su transistor.In queste configurazioni, i transistor sono accoppiati con anelli di feedback positivo per consentire velocità di commutazione più elevate e un controllo più rigoroso sugli effetti di isteresi.I transistor vengono spesso scelti rispetto ai diodi tunnel nelle applicazioni pratiche per la loro più ampia disponibilità, le opzioni di progettazione personalizzabili e la capacità di gestire una più ampia varietà di scenari.

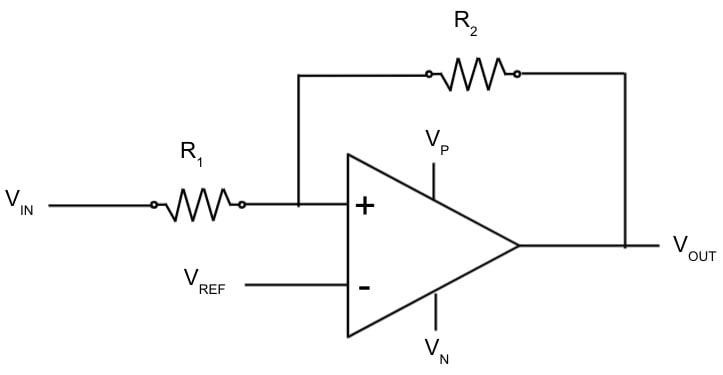

Design basato su comparatori per una maggiore versatilità

I trigger Schmitt basati su comparatore forniscono una soluzione altamente adattabile e precisa, basandosi su cicli di feedback positivi per stabilire l'isteresi.Questi circuiti commutano tra i livelli di uscita alti (+ Vs) e bassi (−Vs) in base al comportamento differenziale dei segnali di ingresso.Due resistori di feedback critici, R1 e R2, definiscono l'intervallo di tensione di isteresi, garantendo che l'uscita rimanga stabile e impermeabile a piccole fluttuazioni di ingresso, una caratteristica ideale per la riduzione del rumore e prestazioni di commutazione costanti.

Il meccanismo operativo prevede quanto segue:

• Quando l'ingresso non invertente (+) supera la tensione sull'ingresso invertente (−), il comparatore passa allo stato di uscita alto.
• Se l'ingresso invertente supera l'ingresso non invertente, l'uscita passa al livello basso.
• I resistori di feedback creano un divisore di tensione, istituendo soglie discrete per le transizioni verso l'alto e verso il basso.
• La banda di isteresi è espressa matematicamente come ±(R1×Vs)/R2, consentendo regolazioni della sensibilità o della resistenza al rumore attraverso modifiche del resistore.

Ulteriori perfezionamenti migliorano l’affidabilità del circuito:

• Diodi Zener: rafforzano l'immunità alle variazioni dell'alimentazione, mantenendo un'uscita costante in condizioni dinamiche.
• Resistori di limitazione della corrente (ad esempio, R3, R4): riducono al minimo gli errori di offset e consentono una regolazione precisa per soddisfare le esigenze operative.

Queste aggiunte possono migliorare notevolmente le prestazioni, rendendo il circuito più stabile e adatto ad applicazioni complesse.

Trigger Schmitt ottimizzato basato su transistor

Un progetto ampiamente utilizzato prevede due transistor configurati in un circuito di feedback positivo rigenerativo.Questa configurazione stabilisce la funzionalità di isteresi attraverso l'interazione dei transistor, garantendo soglie di tensione distinte per le transizioni tra gli stati alto e basso.Tipicamente utilizzando transistor NPN:

• Un transistor (T1) rimane inattivo a bassi livelli di ingresso, consentendo al secondo transistor (T2) di condurre, determinando uno stato di uscita basso.
• Quando la tensione di ingresso supera una soglia critica, T1 si attiva, determinando la disattivazione di T2 e portando l'uscita su alto.

Le modifiche essenziali in questo design ne migliorano il funzionamento:

• Resistore RE: agisce come un componente pull-down per mantenere basse tensioni di uscita quando necessario.
• Reti di feedback: i resistori regolabili ottimizzano l'isteresi e il comportamento di commutazione, per personalizzare la funzionalità in base ai requisiti.

Per le applicazioni che richiedono flessibilità, la regolazione dei resistori viene utilizzata per bilanciare la precisione logica e la commutazione ad alta velocità soddisfacendo al tempo stesso requisiti di sistema e standard operativi specifici.Questo design basato su transistor è adatto a configurazioni analogiche e digitali, come i circuiti di inversione, dove l'isteresi aiuta a filtrare il rumore e a stabilizzare le prestazioni in ambienti fluttuanti.

Le tecniche discusse sottolineano l'adattabilità dei trigger di Schmitt in diversi contesti.Diodi tunnel, comparatori e transistor forniscono diverse opzioni di progettazione per soddisfare i requisiti di sistema.I recenti progressi negli strumenti di simulazione dei circuiti e l'applicazione del feedback iterativo garantiscono che i progetti continuino ad evolversi, soddisfacendo i moderni requisiti prestazionali nelle sfide di ingegneria dinamica.

Schmitt attiva le applicazioni

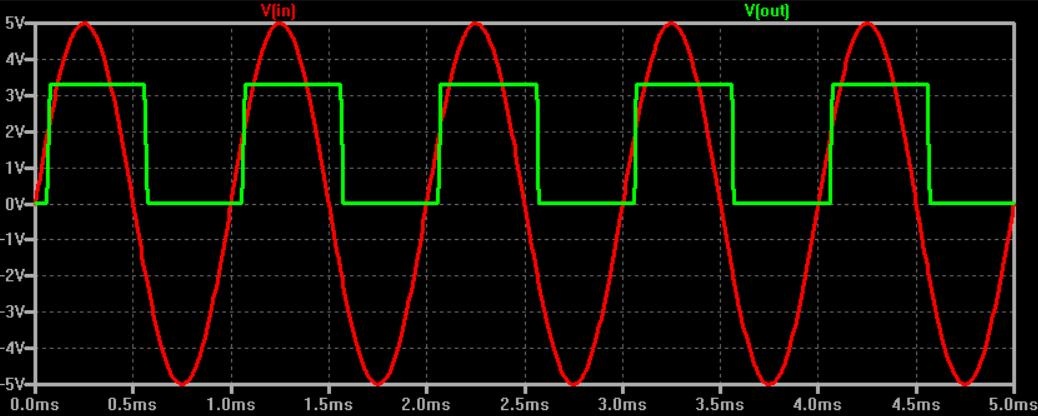

Trasformazione della forma d'onda

Il trigger Schmitt svolge una funzione significativa nella conversione di segnali analogici imprevedibili o oscillanti in modo uniforme, come forme d'onda sinusoidali o triangolari, in impulsi rettangolari distintamente definiti adatti ai sistemi digitali.Questi impulsi rettangolari consentono l'elaborazione del segnale binario, migliorando l'usabilità dei flussi di dati analogici nelle piattaforme digitali.La conversione da analogico a digitale spesso incontra ostacoli come l'instabilità della soglia o l'interferenza del segnale indotta dal rumore.Il meccanismo di isteresi insito nei trigger di Schmitt promuove la coerenza del segnale stabilendo chiare soglie di attivazione superiore e inferiore.Ciò garantisce una precisa differenziazione del segnale, mitigando comportamenti di commutazione irregolari.Questa funzione viene utilizzata nelle reti di sensori, nei moduli di acquisizione dati e nei sistemi di monitoraggio ambientale per supportare un'integrazione digitale stabile e accurata.

Perfezionamento dei bordi di impulso

Nelle moderne architetture digitali, l'integrità del segnale influenza direttamente l'affidabilità del sistema, soprattutto in scenari che coinvolgono la trasmissione di dati ad alta velocità o canali di comunicazione complessi.Problemi come tempi di salita e discesa irregolari o superamenti indotti dal disadattamento di impedenza possono compromettere operazioni critiche.I trigger di Schmitt dimostrano la loro utilità perfezionando gli impulsi distorti in forme d'onda simmetriche, mantenendo così la coerenza del segnale.Questo perfezionamento del segnale aiuta gli ingegneri a garantire l'uniformità delle prestazioni in diverse condizioni ambientali e operative.Ad esempio, i progetti di comunicazione basati su microcontrollore beneficiano della precisa modellazione dei bordi offerta dai circuiti trigger di Schmitt, che contribuisce alla sincronizzazione continua dei dati e riduce al minimo gli errori di comunicazione con i componenti di interfaccia.

Filtraggio del rumore a bassa ampiezza

I sistemi elettronici spesso devono far fronte a un rumore persistente, che introduce sottili fluttuazioni che oscurano l’elaborazione significativa dei dati.La configurabilità del trigger Schmitt per impostare soglie di ampiezza distinte funge da filtro pratico, consentendo il passaggio selettivo di segnali al di sopra di un'ampiezza specifica.Questa funzione riduce le perturbazioni minori salvaguardando al tempo stesso i segnali di impulso per il funzionamento del sistema.Le applicazioni che fanno affidamento su questo filtraggio di ampiezza vanno dalle piattaforme di elaborazione audio che privilegiano la chiarezza del parlato rispetto alle interferenze ambientali ai sistemi di automazione in cui la distinzione dei comandi di input autentici dai segnali estranei ha un impatto fondamentale sulle prestazioni.I trigger Schmitt sono comunemente utilizzati in applicazioni che richiedono una chiara separazione tra dati utili e rumore di fondo.

Temporizzazione e generazione del segnale

Se combinati con condensatori e resistori nei circuiti di retroazione, i trigger di Schmitt possono generare segnali rettangolari stabili e impulsi di clock.I circuiti multivibratore astabili, monostabili e bistabili sono ampiamente utilizzati per il controllo della temporizzazione e della sequenza.Questi circuiti supportano contatori, oscillatori e sistemi timer utilizzati nei microprocessori e nell'elaborazione dei segnali digitali.I multivibratori basati su trigger Schmitt sono inoltre configurati per fornire fonti di temporizzazione affidabili per un funzionamento sincronizzato stabile in condizioni difficili.

Circuiti integrati comuni con funzionalità trigger di Schmitt

I circuiti integrati con meccanismi di trigger Schmitt svolgono numerosi ruoli pratici, consentendo un migliore condizionamento del segnale, riducendo la suscettibilità al rumore e ottimizzando la progettazione dei circuiti.Questi circuiti integrati sono dotati di funzionalità che facilitano l'elaborazione stabile del segnale, traducono le transizioni irregolari in impulsi coerenti e migliorano l'affidabilità dei sistemi elettronici.È possibile ottenere prestazioni ottimizzate senza componenti esterni aggiuntivi, supportando una progettazione del circuito più semplice e un funzionamento stabile.Di seguito sono riportati i circuiti integrati comunemente utilizzati con funzionalità di trigger Schmitt.

Circuiti integrati di spicco che utilizzano le funzionalità di trigger di Schmitt

Diversi circuiti integrati sono progettati con funzionalità di trigger Schmitt integrate, offrendo diverse applicazioni in una vasta gamma di campi.Le loro caratteristiche intrinseche e i vantaggi pratici sono qui delineati per illustrare il loro significato nella moderna progettazione elettronica:

Porta NAND doppia a quattro ingressi (74LS18)

• Il 74LS18 incorpora ingressi trigger Schmitt per gestire in modo affidabile segnali rumorosi o instabili.

• La sua doppia configurazione a quattro ingressi facilita operazioni logiche complesse in design compatti.

• Le applicazioni includono circuiti antirimbalzo, meccanismi di controllo logico e sistemi critici per la stabilità per le transizioni digitali.

Cancelli esagonali con inverter (74LS14)

• Il 74LS14 comprende sei gate inverter indipendenti dotati di funzionalità di trigger Schmitt.

• Ideale per i casi che richiedono un'inversione pulita dei segnali con velocità di transizione lente o fronti irregolari.

• Gli scenari di utilizzo comuni includono conversioni da analogico a digitale, modellazione della forma d'onda e sistemi di temporizzazione precisi nella generazione del segnale di clock.

Gate NOR a due ingressi (74132/74HC132)

• I modelli 74132 e 74HC132 sono dotati di porte NOR potenziate con isteresi per una forte discriminazione del segnale.

• Progettato per mitigare la fluttuazione dei segnali di ingresso ed enfatizzare la coerenza dell'uscita.

• Utilizzato in applicazioni di controllo digitale, garantendo la reiezione del rumore e mantenendo l'affidabilità operativa.

Multivibratori doppi monostabili (74221/74LS221)

• Questi circuiti integrati integrano le caratteristiche di trigger Schmitt per produrre impulsi in modo affidabile anche in scenari di ingresso rumorosi.

• Ampiamente utilizzato in attività focalizzate sulla temporizzazione come la generazione di ritardi e i sistemi di modulazione dell'ampiezza dell'impulso.

• Contribuire alla stabilizzazione delle prestazioni del circuito in condizioni operative variabili.

CI temporizzatori versatili (timer 555)

• Il rinomato timer 555 può essere configurato come circuito trigger di Schmitt per attività come la generazione di forme d'onda o la stabilizzazione del segnale.

• Ampiamente applicato in progetti come circuiti di oscillatori, sistemi di modulazione del clock e colmando le lacune di progettazione analogico-digitale.

• La sua adattabilità rafforza la sua posizione come componente critico in diversi progetti elettronici.

Trigger NAND Schmitt quad a due ingressi (CD4093)

• Il CD4093 integra quattro porte NAND con proprietà di trigger Schmitt intrinseche per la gestione di segnali non lineari.

• Trova utilità nei sistemi di ripristino all'accensione, nelle attività di generazione di frequenza e nelle applicazioni antirimbalzo che richiedono precisione e stabilità.

• Adatto per applicazioni che richiedono resilienza al rumore e agli ingressi irregolari.

Esplorazione dei miglioramenti pratici del sistema

La funzionalità di trigger Schmitt incorporata in questi circuiti integrati promuove un comportamento affidabile del sistema e aumenta l'affidabilità del circuito.

• Le osservazioni rivelano il loro ruolo nel condizionamento del segnale per gli ingressi del microcontrollore, dove i segnali stabili sono importanti.

• Le applicazioni fondamentali includono la stabilizzazione degli oscillatori e la risoluzione di problemi legati alla variabilità negli ingressi o nelle transizioni del segnale.

• Le conoscenze pratiche acquisite attraverso implementazioni pratiche dimostrano il potenziale di trasformazione dei trigger di Schmitt nel perfezionare la progettazione dei circuiti e nell'affrontare le sfide legate al rumore.

Conclusione

I trigger di Schmitt sono preziosi perché migliorano la stabilità del segnale, l'immunità al rumore e l'affidabilità di commutazione sia nei circuiti analogici che digitali.La loro azione di isteresi consente ai circuiti di rispondere solo a modifiche significative dell'ingresso, rendendoli utili per sensori, oscillatori, circuiti antirimbalzo, generazione di clock e conversione di segnali rumorosi.Con diverse opzioni di implementazione e circuiti integrati trigger Schmitt ampiamente disponibili, rimangono una soluzione pratica per creare segnali digitali puliti, affidabili e ben definiti da ingressi instabili.
