Spiegazione dell'oscilloscopio, funzionamento, misurazione del segnale e test pratici

Un oscilloscopio è uno strumento di test elettronico utilizzato per visualizzare i segnali elettrici come forme d'onda in modo da poter osservare come la tensione cambia nel tempo.A differenza degli strumenti che mostrano solo valori numerici, un oscilloscopio rivela la forma della forma d'onda, il comportamento temporale, le transizioni degli impulsi, il rumore, i disturbi e la stabilità del segnale direttamente sullo schermo, rendendolo uno degli strumenti più importanti per i test elettronici e la risoluzione dei problemi.I moderni oscilloscopi supportano la misurazione della forma d'onda, l'archiviazione, l'analisi automatizzata, l'attivazione, la decodifica del protocollo e il monitoraggio del segnale a lungo termine in applicazioni quali sistemi embedded, apparecchiature di comunicazione, elettronica automobilistica, elettronica di potenza e sistemi di controllo industriale.Questo articolo spiega come funzionano gli oscilloscopi, come vengono eseguite le misurazioni della forma d'onda, come è possibile ottimizzare le prestazioni, come scegliere l'oscilloscopio giusto e i problemi di misurazione comuni che gli utenti incontrano durante gli ambienti di test reali.

Catalogo

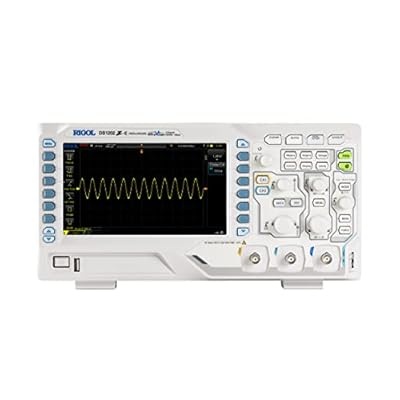

Cos'è un oscilloscopio e cosa misura?

Un oscilloscopio è uno strumento elettronico che mostra i segnali elettrici come forme d'onda visibili su uno schermo.Le versioni precedenti erano conosciute come oscillografi.Quando un segnale entra nell'oscilloscopio attraverso una sonda, lo strumento monitora continuamente il modo in cui la tensione aumenta, diminuisce, si ripete o cambia improvvisamente nel tempo.Invece di leggere solo i numeri, può vedere direttamente il movimento e la forma del segnale mentre avviene.Ciò rende molto più semplice identificare segnali instabili, rumore, errori di temporizzazione o comportamento anomalo degli impulsi durante i test e la risoluzione dei problemi.

Lo schermo visualizza la tensione sull'asse verticale e il tempo sull'asse orizzontale.Mentre il segnale si sposta sul display, la forma d'onda rivela informazioni importanti come ampiezza, frequenza, temporizzazione, larghezza dell'impulso, tempo di salita e stabilità del segnale.La scala della tensione, la base dei tempi e le impostazioni del trigger vengono spesso regolate passo dopo passo per stabilizzare la forma d'onda e visualizzare più chiaramente i dettagli dei piccoli segnali.Una forma d'onda stabile consente l'osservazione accurata dell'attività elettrica ripetuta, mentre il controllo rapido del trigger aiuta a catturare eventi transitori improvvisi che possono apparire solo per una frazione di secondo.

Come un oscilloscopio visualizza la tensione nel tempo

Un oscilloscopio funziona convertendo l'attività elettrica in un modello di segnale visivo.Una sonda viene prima collegata a un circuito, sensore o punto di test.La sonda rileva la variazione della tensione elettrica e la invia allo stadio di ingresso dell'oscilloscopio.All'interno dello strumento, il segnale passa attraverso circuiti di amplificazione ed elaborazione che lo preparano per la visualizzazione.La forma d'onda viene quindi tracciata sullo schermo in tempo reale, per seguire continuamente il comportamento del segnale mentre il circuito funziona.

Negli oscilloscopi analogici tradizionali, la forma d'onda veniva visualizzata utilizzando un tubo a raggi catodici (CRT).Il segnale in arrivo controllava il movimento di un fascio di elettroni, che attraversava lo schermo e tracciava direttamente la forma d'onda.I moderni oscilloscopi digitali funzionano diversamente.Campionano rapidamente il segnale in arrivo migliaia o addirittura milioni di volte al secondo, convertono questi campioni in dati digitali ed elaborano le informazioni utilizzando l'elettronica ad alta velocità.Questo metodo digitale migliora la precisione della misurazione, la memorizzazione della forma d'onda, il confronto del segnale e l'analisi a lungo termine.I segnali possono essere messi in pausa, le sezioni della forma d'onda possono essere ingrandite, gli eventi catturati possono essere memorizzati e i dati di misurazione possono essere trasferiti ai computer per ulteriori analisi.

Oscilloscopi analogici, digitali e specializzati

Gli oscilloscopi sono progettati per diversi ambienti di test e condizioni di segnale.Gli oscilloscopi analogici sono apprezzati per la visualizzazione continua della forma d'onda in tempo reale e per la semplicità di funzionamento.Gli oscilloscopi digitali sono ora più comuni perché forniscono maggiore precisione, misurazioni automatiche, memorizzazione della forma d'onda e funzioni di analisi avanzate.

Alcuni strumenti sono ottimizzati per compiti specializzati.Gli oscilloscopi con memoria memorizzano le forme d'onda acquisite per una revisione successiva, il che è utile quando si analizzano eventi irregolari o di breve durata.Gli oscilloscopi di campionamento sono progettati per segnali a frequenza estremamente elevata che richiedono tecniche di acquisizione molto veloci.Gli oscilloscopi multitraccia possono visualizzare più segnali contemporaneamente per confrontare le relazioni temporali tra le diverse parti di un circuito.Esistono anche modelli misti e specializzati realizzati per sistemi embedded, apparecchiature di comunicazione, diagnostica automobilistica e test sull'elettronica di potenza.

Applicazioni e vantaggi comuni dell'oscilloscopio

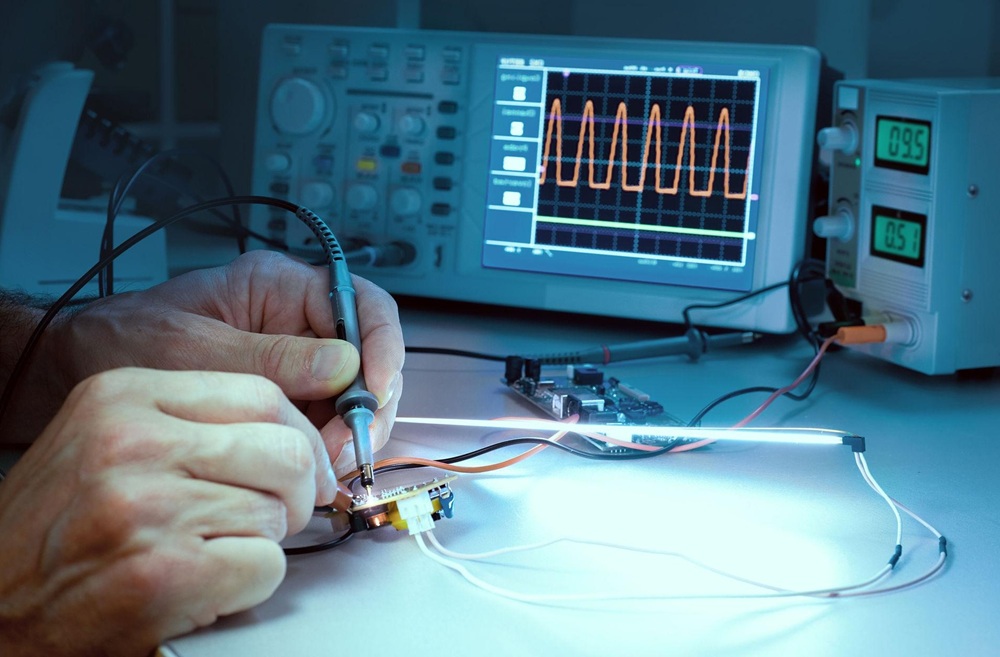

Gli oscilloscopi sono ampiamente utilizzati nell'elettronica, nelle telecomunicazioni, nei sistemi automobilistici, nelle apparecchiature di controllo industriale, nello sviluppo integrato, nell'elettronica di potenza e nei laboratori didattici.Durante i test dei circuiti, i tecnici spesso collegano le sonde a diversi punti del sistema una per una, osservando come cambia la forma d'onda man mano che i componenti funzionano insieme.Questo feedback visivo diretto aiuta a identificare componenti difettosi, alimentatori instabili, tempistiche errate o errori di comunicazione molto più velocemente che affidarsi solo alle misurazioni numeriche.

Uno dei principali vantaggi di un oscilloscopio è la sua capacità di catturare sia segnali ripetitivi che eventi in rapido cambiamento.Può misurare tensione, frequenza, tempo di salita, larghezza dell'impulso, relazioni di fase e distorsione del segnale con elevata precisione.È possibile monitorare anche qualsiasi attività fisica che può essere convertita in un segnale elettrico.Ciò include suono, vibrazione, pressione, temperatura e varie uscite dei sensori.Visualizzando questi segnali come forme d'onda, l'oscilloscopio esamina il comportamento dinamico del sistema in tempo reale e rileva problemi che altrimenti potrebbero rimanere nascosti.

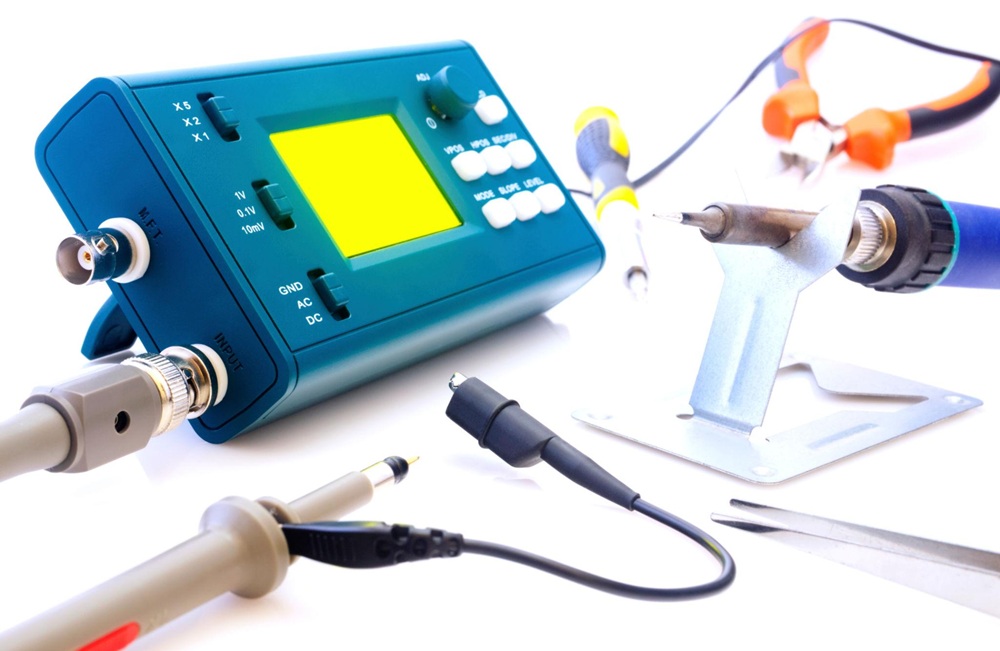

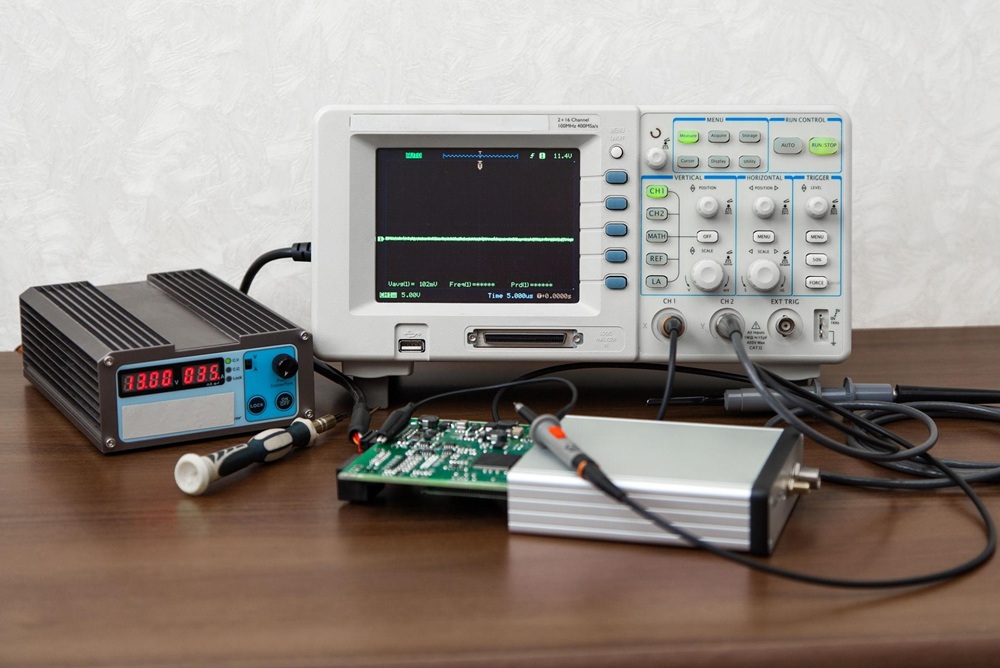

Come funziona un oscilloscopio nelle misurazioni reali

Prima di misurare i segnali, di solito vengono esaminati il layout dell'oscilloscopio e le sezioni di controllo.I moderni oscilloscopi raggruppano i controlli per funzione per velocizzare la regolazione della forma d'onda durante i test.La scalatura del segnale, il trigger, gli strumenti di misurazione e le funzioni di memorizzazione vengono regolati ripetutamente fino a quando la forma d'onda diventa stabile, chiara e pronta per l'analisi.

Un tipico processo di misurazione inizia con il collegamento della sonda, la selezione del canale di ingresso, la regolazione della scala della tensione e l'impostazione della base dei tempi.Una volta che la forma d'onda appare sullo schermo, le impostazioni del trigger vengono perfezionate per impedire al segnale di spostarsi o saltare sul display.Dopo la stabilizzazione, misurazioni quali tensione, frequenza, larghezza dell'impulso, tempo di salita e relazioni temporali possono essere esaminate in modo più accurato.

Ingresso segnale, sonde e controlli di base

Il funzionamento dell'oscilloscopio inizia solitamente con la connessione del segnale stesso.La punta della sonda è collegata al punto di prova, mentre la clip di terra è collegata al riferimento di terra del circuito.Una connessione di terra inadeguata può introdurre rumore, instabilità della forma d'onda o misurazioni distorte, pertanto la messa a terra viene normalmente controllata attentamente prima di iniziare qualsiasi analisi dettagliata.

L'area anteriore dell'oscilloscopio contiene i controlli utilizzati più frequentemente durante i test.Lo schermo del display mostra la forma d'onda in tempo reale, mentre le manopole, i pulsanti e i tasti menu circostanti consentono regolazioni rapide durante la misurazione.I connettori di ingresso analogico, i terminali di compensazione della sonda, le porte USB, i controlli di configurazione automatica e i pulsanti Run/Stop sono comunemente raggruppati attorno al display per un accesso più rapido durante la risoluzione dei problemi.

Gli oscilloscopi moderni includono anche interfacce di comunicazione e connessione esterna che espandono le funzionalità oltre la semplice visualizzazione della forma d'onda.Molti modelli forniscono porte LAN, interfacce per dispositivi USB, uscite trigger e terminali di uscita Pass/Fail per l'automazione e il controllo remoto.Durante i test, le schermate delle forme d'onda, i file di misurazione CSV e i dati dei segnali acquisiti possono essere trasferiti direttamente a un computer per la documentazione o un'analisi più approfondita.Negli ambienti automatizzati, le uscite di trigger sono spesso sincronizzate con altri strumenti in modo che più dispositivi possano funzionare insieme durante le misurazioni.

Regolazioni orizzontali, verticali e trigger

I controlli orizzontale, verticale e trigger lavorano insieme continuamente durante l'impostazione della forma d'onda.Queste sezioni vengono raramente regolate separatamente perché la stabilità del segnale e la chiarezza del display dipendono dal bilanciamento di tutte e tre insieme.

I controlli verticali regolano l'ampiezza della forma d'onda e la posizione sullo schermo.Dopo aver collegato la sonda, la manopola della scala della tensione viene ruotata finché la forma d'onda non occupa una porzione libera del display senza superare i limiti dello schermo.Se la forma d'onda appare troppo piccola, l'intervallo di tensione viene ridotto in modo che i dettagli del segnale più piccoli diventino più facili da ispezionare.Se la forma d'onda supera l'altezza dello schermo, la gamma viene aumentata per evitare distorsioni nella visualizzazione.I controlli di posizione spostano la forma d'onda verso l'alto o verso il basso, il che diventa particolarmente utile quando si confrontano più segnali contemporaneamente.

I controlli orizzontali gestiscono la temporizzazione della forma d'onda sullo schermo.La regolazione della base temporale modifica la quantità di tempo rappresentata da ciascuna divisione dello schermo.I segnali digitali veloci spesso richiedono scale temporali più brevi per rivelare più chiaramente impulsi stretti e fronti di transizione, mentre i segnali più lenti richiedono scale temporali più lunghe per osservare il movimento graduale della forma d'onda su periodi estesi.I controlli di posizione orizzontale spostano la forma d'onda a sinistra o a destra in modo che gli eventi importanti possano allinearsi con la griglia dello schermo per un'analisi temporale più accurata.Alcuni oscilloscopi includono anche modalità roll o scroll per il monitoraggio di lunga durata.

I controlli di trigger stabilizzano la visualizzazione della forma d'onda definendo quando inizia l'acquisizione della forma d'onda.Senza un trigger adeguato, il segnale potrebbe spostarsi continuamente sullo schermo, rendendo difficile l'osservazione dettagliata.È possibile selezionare Auto, Normale o Scatto singolo per regolare il livello di trigger su un punto di tensione specifico all'interno dell'intervallo del segnale.Ogni volta che la forma d'onda attraversa quel punto, l'acquisizione inizia dalla stessa posizione, mantenendo la forma d'onda stabile sul display.Il trigger sul fronte di salita viene comunemente utilizzato per segnali ripetitivi, mentre il trigger a colpo singolo è preferito quando si catturano anomalie, impulsi mancanti o picchi di tensione improvvisi che si verificano una sola volta.

Misurazione e analisi delle forme d'onda

Una volta che la forma d'onda diventa stabile, le impostazioni del display vengono regolate per la misurazione e l'analisi.La funzione di configurazione automatica viene spesso utilizzata per prima poiché regola automaticamente la scala della tensione, le impostazioni della base dei tempi e la configurazione del trigger per produrre rapidamente una forma d'onda utilizzabile.Ciò fornisce un punto di partenza che può essere successivamente perfezionato manualmente per un'analisi più accurata.

Durante la risoluzione dei problemi, le modalità Run e Stop vengono commutate frequentemente durante il controllo del comportamento del segnale.La messa in pausa della forma d'onda consente un'ispezione più attenta delle relazioni temporali, del superamento, dello squillo, della distorsione dell'impulso e del rumore che potrebbero essere difficili da osservare durante gli aggiornamenti continui del display.

I moderni oscilloscopi digitali possono misurare automaticamente parametri quali tensione di picco, frequenza, larghezza di impulso, tempo di salita e intervalli di temporizzazione.Molti modelli visualizzano questi valori direttamente sullo schermo mentre l'acquisizione della forma d'onda continua in tempo reale.Alcuni oscilloscopi includono anche funzioni matematiche della forma d'onda, memorizzazione della forma d'onda di riferimento, controlli di zoom e strumenti di confronto del segnale per l'analisi dettagliata del segnale durante il debug e il controllo degli errori.Durante i test dei segnali ad alta velocità, piccole sezioni della forma d'onda vengono spesso ingrandite per ispezionare più da vicino le transizioni dei fronti, le oscillazioni, il superamento e il rumore transitorio.

Funzioni di archiviazione, richiamo e trasferimento dati

I moderni oscilloscopi digitali possono memorizzare forme d'onda, schermate, impostazioni dello strumento e file di misurazione CSV utilizzando la memoria interna o dispositivi di archiviazione USB esterni.Durante i test, i dati della forma d'onda vengono spesso salvati prima di cambiare sonde, regolare le impostazioni di trigger o ricollegare i circuiti.Ciò consente di rivedere in seguito le misurazioni precedenti senza ripetere l'intero processo di configurazione.

Le forme d'onda memorizzate possono anche essere confrontate con i segnali appena acquisiti durante la risoluzione dei problemi per identificare in modo più efficiente differenze temporali, variazioni di tensione o comportamenti operativi instabili.Molti oscilloscopi includono porte host USB sul pannello frontale per il trasferimento rapido dei file.Dopo aver inserito un'unità USB, le schermate e i dati della forma d'onda possono essere salvati direttamente tramite il menu del display e successivamente aperti su un computer per reporting, documentazione o analisi più approfondite del segnale.

Come ottimizzare le prestazioni dell'oscilloscopio

Migliorare le prestazioni dell'oscilloscopio non significa solo utilizzare hardware più veloce.In molti casi, le prestazioni dipendono da come è configurato lo strumento prima dell'inizio del test.Un'attenta regolazione delle impostazioni di acquisizione, dell'elaborazione della forma d'onda, dei metodi di archiviazione e del comportamento di calibrazione può migliorare significativamente la velocità di acquisizione della forma d'onda, ridurre i tempi di attesa e mantenere misurazioni stabili durante lunghe sessioni di test.

Una configurazione ben ottimizzata rende inoltre più fluido il funzionamento della forma d'onda durante la risoluzione dei problemi.I segnali vengono visualizzati più velocemente sullo schermo, gli aggiornamenti della forma d'onda diventano più reattivi e i risultati delle misurazioni possono essere raccolti con meno interruzioni.Negli ambienti di test automatizzati, un'ottimizzazione adeguata aiuta a ridurre i ritardi tra l'oscilloscopio e i sistemi esterni, soprattutto quando vengono elaborate continuamente grandi quantità di dati sulla forma d'onda.

Inizia con una configurazione pulita e stabile

Un metodo di ottimizzazione comune consiste nel iniziare da una condizione operativa nota.Prima di collegare il segnale di test, spesso l'oscilloscopio viene ripristinato alla configurazione predefinita oppure viene caricato prima un file di configurazione salvato.Ciò impedisce alle impostazioni precedenti di interferire con le nuove misurazioni e aiuta a mantenere condizioni di test coerenti tra esperimenti ripetuti.

Dopo aver caricato l'installazione, le funzioni non necessarie vengono generalmente disabilitate una per una.I canali di ingresso inutilizzati, le misurazioni automatiche, le operazioni matematiche delle forme d'onda, le funzioni di decodifica e gli strumenti di analisi consumano risorse di elaborazione anche quando non sono attivamente necessarie.La disattivazione di queste funzionalità riduce il carico di elaborazione interna e consente all'oscilloscopio di rispondere più rapidamente durante l'acquisizione.

Ad esempio, quando viene misurato un solo segnale, i canali non utilizzati vengono spesso disabilitati invece di rimanere attivi in ​​background.Ciò riduce l'attività di rendering della forma d'onda e migliora l'efficienza di acquisizione, soprattutto durante le misurazioni ad alta velocità.

Riduci i ritardi di elaborazione e comunicazione

Durante l'acquisizione della forma d'onda, l'oscilloscopio elabora continuamente i dati in ingresso aggiornando il display e comunicando con i sistemi esterni.Se vengono eseguite troppe attività di elaborazione contemporaneamente, la velocità di acquisizione della forma d'onda e la reattività del sistema possono rallentare gradualmente.

Per migliorare le prestazioni, alcuni oscilloscopi consentono di disattivare parzialmente o completamente il sistema di visualizzazione mentre l'acquisizione della forma d'onda continua internamente.In questa modalità, vengono spese meno risorse per aggiornare la grafica, consentendo all'oscilloscopio di concentrarsi più direttamente sull'elaborazione del trigger, sull'acquisizione del segnale, sulla memorizzazione della forma d'onda e sull'analisi interna.Questo approccio è particolarmente utile nei test di produzione automatizzati in cui gli operatori non hanno bisogno di monitorare continuamente la forma d'onda.

Anche i file di forme d'onda di grandi dimensioni possono creare colli di bottiglia nel trasferimento.Quando ogni forma d'onda viene trasmessa immediatamente a un computer esterno, i ritardi di comunicazione si accumulano e riducono l'efficienza del test.Molti oscilloscopi elaborano quindi prima internamente le misurazioni della forma d'onda.Invece di trasferire set di dati completi della forma d'onda, lo strumento calcola internamente valori come frequenza, tempo di salita, larghezza dell'impulso e tensione di picco, quindi trasferisce solo i risultati finali della misurazione.Ciò riduce notevolmente il traffico di comunicazione e accorcia i tempi di trasferimento.

Per l'acquisizione ripetuta di forme d'onda, la modalità di acquisizione in sequenza è spesso abilitata.Più segmenti di forme d'onda vengono prima archiviati nella memoria interna e trasferiti successivamente in lotti raggruppati.Ciò riduce le ripetute interruzioni della comunicazione tra le acquisizioni e migliora la velocità di acquisizione complessiva.Alcuni oscilloscopi supportano anche la memorizzazione diretta della forma d'onda nella memoria interna, nelle unità a stato solido o nei dischi rigidi locali in modo che le misurazioni possano continuare senza attendere trasferimenti esterni immediati.

Anche la velocità di comunicazione tra l'oscilloscopio e i computer esterni influisce sulle prestazioni complessive.Nei sistemi automatizzati, i comandi e i dati della forma d'onda viaggiano continuamente attraverso connessioni USB o di rete, il che può introdurre ritardi notevoli durante i test ad alta velocità.Alcuni oscilloscopi avanzati riducono questo sovraccarico consentendo l'esecuzione del software di controllo direttamente all'interno del sistema operativo dell'oscilloscopio.Poiché l'elaborazione della forma d'onda e il controllo software avvengono all'interno dello stesso dispositivo, la risposta ai comandi diventa più rapida e la gestione dei dati diventa più efficiente.

Le prestazioni possono migliorare ulteriormente riducendo al minimo i calcoli in tempo reale non necessari e le funzioni di analisi inattive.Il numero di attività di elaborazione attive viene spesso ridotto in modo che l'oscilloscopio possa concentrarsi sull'acquisizione più rapida della forma d'onda.Le funzioni di registrazione dei trend possono anche aiutare a ridurre i costi di trasferimento memorizzando internamente i valori di misurazione nel tempo e trasferendo successivamente set di dati raggruppati più grandi invece di inviare immediatamente ogni singola misurazione.

Migliora la stabilità della misurazione a lungo termine

L'ottimizzazione delle prestazioni include anche il mantenimento di misurazioni stabili durante lunghi periodi di funzionamento.Il comportamento della calibrazione ha un effetto diretto sulla precisione della forma d'onda e sulla continuità del test.

Prima dell'avvio dei test automatizzati, la scala verticale, la frequenza di campionamento e le impostazioni di acquisizione vengono generalmente configurate in anticipo.Ciò consente di terminare la calibrazione interna prima che inizino le misurazioni continue e aiuta a ridurre le pause impreviste durante il funzionamento.

Le variazioni di temperatura all'interno dell'oscilloscopio possono anche attivare eventi di ricalibrazione automatica. Negli ambienti a temperatura ambiente stabile, la compensazione automatica della temperatura è talvolta disabilitata per ridurre le interruzioni non necessarie della calibrazione.Tuttavia, questa regolazione viene normalmente eseguita solo quando le condizioni di misurazione sono attentamente controllate e l'accuratezza della forma d'onda è già stata verificata.

Per test di lunga durata, il mantenimento di condizioni ambientali stabili, la riduzione al minimo delle modifiche ripetute delle impostazioni e la riduzione dell'elaborazione non necessaria della forma d'onda contribuiscono a prestazioni più affidabili dell'oscilloscopio e ad un'analisi del segnale più fluida.

Come scegliere rapidamente l'oscilloscopio giusto

La scelta di un oscilloscopio diventa molto più semplice quando i requisiti del segnale sono chiari fin dall'inizio.Circuiti diversi producono comportamenti diversi della forma d'onda, quindi l'oscilloscopio deve corrispondere alle condizioni di test effettive invece di fare affidamento solo su specifiche generali.Durante la selezione, la larghezza di banda, la frequenza di campionamento, la profondità di memoria, la capacità di trigger, il tipo di sonda e le funzioni di analisi vengono solitamente confrontate insieme poiché queste specifiche influiscono direttamente sulla precisione della forma d'onda e sull'efficienza del debug.

Un processo di selezione pratico spesso inizia identificando il tipo di segnale, stimando la frequenza del segnale più alta e decidendo se la misurazione coinvolge segnali analogici lenti, fronti digitali veloci, elettronica di potenza, bus di comunicazione o sistemi a segnali misti.Una volta che queste condizioni sono chiare, i modelli non idonei possono essere eliminati rapidamente.

Comprendere il segnale prima di scegliere l'oscilloscopio

Il primo passo è capire esattamente quale tipo di segnale deve essere misurato.Prima di verificare le specifiche dell'oscilloscopio, vengono solitamente esaminati il ​​comportamento del circuito, la forma d'onda prevista, la velocità del segnale e l'ambiente operativo.

Diverse caratteristiche del segnale influenzano fortemente la selezione dell'oscilloscopio.Questi includono la gamma di frequenza, il tempo di salita, l'ampiezza dell'impulso, la ripetizione della forma d'onda, la stabilità del segnale e il numero di canali richiesti.Ad esempio, il debug di un alimentatore a bassa frequenza richiede prestazioni dell'oscilloscopio molto diverse rispetto all'analisi di un segnale di comunicazione ad alta velocità.

Se è necessario osservare più segnali contemporaneamente, diventano importanti canali aggiuntivi.Durante l'analisi della temporizzazione digitale, i segnali di clock, le linee dati e gli eventi di trigger vengono spesso confrontati fianco a fianco sullo stesso schermo.In queste situazioni, il conteggio dei canali e la sincronizzazione della forma d'onda influiscono direttamente sulla velocità e sull'efficienza della risoluzione dei problemi.

Comprendere innanzitutto il segnale previene la spesa eccessiva per funzionalità non necessarie, evitando al contempo apparecchiature sottoalimentate che non sono in grado di acquisire importanti dettagli della forma d'onda.

Larghezza di banda, frequenza di campionamento e profondità di memoria

La larghezza di banda, la frequenza di campionamento e la profondità di memoria lavorano insieme durante le misurazioni reali con l'oscilloscopio.Queste specifiche sono spesso elencate separatamente nelle schede tecniche, ma di solito vengono valutate insieme perché la precisione della forma d'onda dipende da quanto bene funzionano tutte e tre come sistema completo.

La larghezza di banda determina la frequenza più alta che l'oscilloscopio può misurare con precisione.Normalmente viene specificato al punto −3 dB, dove l'ampiezza del segnale misurato scende a circa il 70,7% del livello del segnale originale.Per una riproduzione affidabile della forma d'onda, la larghezza di banda dell'oscilloscopio viene comunemente selezionata almeno cinque volte superiore alla componente di frequenza più alta del segnale.Ad esempio, i segnali contenenti componenti di frequenza fino a 100 MHz vengono spesso misurati utilizzando oscilloscopi con larghezza di banda di almeno 500 MHz per preservare la forma d'onda e la precisione dei bordi.Quando la larghezza di banda è troppo bassa, i bordi della forma d'onda diventano arrotondati, le forme degli impulsi perdono dettagli e le informazioni ad alta frequenza potrebbero scomparire completamente.Queste distorsioni possono nascondere problemi reali del segnale o far apparire difettose forme d'onda sane durante il debug.

La frequenza di campionamento determina quante volte al secondo l'oscilloscopio converte il segnale analogico in dati digitali sulla forma d'onda.Frequenze di campionamento più elevate catturano maggiori dettagli della forma d'onda e riducono il rischio di perdere impulsi stretti o eventi di breve durata.Nella maggior parte delle misurazioni pratiche, la frequenza di campionamento viene solitamente impostata almeno cinque volte superiore alla frequenza del segnale più alta.Rapporti di sovracampionamento più elevati sono preferiti anche per transizioni veloci dei fronti e forme d'onda complesse.Ad esempio, la misurazione di un segnale a 200 MHz richiede comunemente frequenze di campionamento superiori a 1 GS/s per la ricostruzione stabile della forma d'onda.Basse frequenze di campionamento possono creare problemi di sottocampionamento in cui le forme d'onda appaiono distorte, instabili o completamente diverse dal comportamento reale del circuito.Una maggiore densità di campionamento migliora anche la precisione dello zoom perché durante l'ispezione dettagliata rimangono disponibili più punti della forma d'onda.

La profondità della memoria determina il numero di campioni di forme d'onda che l'oscilloscopio può memorizzare durante una singola acquisizione.Ciò diventa particolarmente importante quando si acquisiscono lunghi periodi di forma d'onda mantenendo un'elevata risoluzione di campionamento.La profondità della memoria dipende direttamente sia dalla frequenza di campionamento che dalla quantità di tempo della forma d'onda visualizzata sullo schermo.

La relazione è:

Profondità di memorizzazione=Frequenza di campionamento×Tempo di visualizzazione

Ad esempio, l'acquisizione di una forma d'onda a 1 GS/s su 10 ms richiede circa 10 milioni di punti campione di profondità di memoria.Se la memoria disponibile è troppo piccola, l'oscilloscopio potrebbe abbassare automaticamente la frequenza di campionamento durante acquisizioni lunghe, riducendo i dettagli della forma d'onda e nascondendo potenzialmente anomalie di breve durata o errori di temporizzazione.La memoria profonda è particolarmente utile quando si risolvono problemi di segnale intermittente nascosti all'interno di registrazioni di forme d'onda lunghe.La reattività dell'oscilloscopio viene controllata anche quando è abilitata la memoria profonda poiché alcuni modelli diventano notevolmente più lenti con le impostazioni di memoria massime.

Visualizza qualità e prestazioni del trigger

La reattività del display e le prestazioni del trigger influiscono direttamente sulla velocità e sull'efficienza del debug nei sistemi elettronici.Anche quando due oscilloscopi hanno specifiche simili sulla carta, il funzionamento pratico può sembrare molto diverso a seconda della velocità di rendering della forma d'onda, della reattività del menu e del comportamento del trigger.

Un display reattivo consente una regolazione più fluida della forma d'onda durante il test.Le forme d'onda dovrebbero aggiornarsi rapidamente quando si modificano le impostazioni di ridimensionamento, zoom o trigger.L'aggiornamento rapido della forma d'onda aiuta anche a rivelare anomalie intermittenti che compaiono occasionalmente.Durante i test, la chiarezza della forma d'onda, la fluidità dello schermo, il layout dei menu e la leggibilità del display vengono spesso confrontati mentre le impostazioni di misurazione vengono regolate ripetutamente.Un display chiaro e reattivo riduce l'affaticamento durante le lunghe sessioni di debug e migliora la velocità di analisi della forma d'onda.

Le prestazioni del trigger diventano altrettanto importanti durante la risoluzione avanzata dei problemi.Il trigger edge di base funziona bene per segnali ripetitivi, ma le attività di debug più difficili spesso richiedono funzioni di trigger avanzate in grado di isolare glitch, impulsi stretti, ampiezze di impulsi anomale, transizioni mancanti o violazioni della temporizzazione.Invece di visualizzare continuamente tutta l'attività della forma d'onda, l'oscilloscopio si concentra solo sulla condizione di trigger selezionata.

Durante la risoluzione dei problemi, spesso viene dedicato molto tempo alla regolazione delle condizioni di trigger poiché piccole modifiche del trigger possono determinare se eventi rari di forme d'onda appaiono rapidamente o rimangono nascosti per lunghi periodi.Per i guasti intermittenti, l'attivazione a scatto singolo diventa particolarmente utile perché l'oscilloscopio cattura l'evento anomalo una volta e congela la forma d'onda per un'ispezione dettagliata.Le potenti prestazioni del trigger migliorano notevolmente l'efficienza del debug nei sistemi digitali e nei circuiti di comunicazione ad alta velocità.

Errori comuni dell'oscilloscopio e problemi di misurazione

Anche quando un oscilloscopio dispone di una larghezza di banda sufficiente e di funzioni di misurazione avanzate, è possibile che vengano comunque visualizzati risultati imprecisi se l'impostazione della misurazione non è corretta.Molti problemi relativi alla forma d'onda non sono causati dal circuito stesso, ma da errori di configurazione del trigger, collegamenti errati della sonda, problemi di messa a terra o impostazioni errate dell'oscilloscopio.Durante la risoluzione dei problemi, questi errori possono creare forme d'onda fuorvianti che fanno apparire difettoso un circuito sano o nascondono problemi di segnale reali.

Negli ambienti di test reali, spesso viene dedicato molto tempo a verificare se il comportamento anomalo della forma d'onda è causato dal circuito o dalla configurazione stessa della misurazione. Comprendere gli errori più comuni dell'oscilloscopio aiuta a migliorare la precisione della misurazione, accelera il debug e impedisce la sostituzione non necessaria di componenti o modifiche errate del circuito.

Impostazioni di trigger scadenti e forme d'onda instabili

Uno dei problemi più comuni dell'oscilloscopio è una forma d'onda instabile o in continuo movimento.In molti casi ciò si verifica perché il sistema di trigger non è configurato correttamente.Senza un trigger adeguato, l'oscilloscopio avvia ripetutamente l'acquisizione della forma d'onda in punti casuali all'interno del ciclo del segnale, provocando la deriva della forma d'onda sullo schermo.

L'instabilità del trigger diventa particolarmente evidente quando si misurano segnali digitali ad alta velocità, treni di impulsi o forme d'onda di commutazione rumorose.Se il livello di trigger è impostato su un livello troppo alto o troppo basso, l'oscilloscopio potrebbe non riuscire a bloccare in modo coerente la corretta transizione del segnale.

Questo problema viene spesso corretto regolando lentamente il livello di trigger monitorando la stabilità della forma d'onda in tempo reale.La selezione della modalità di trigger corretta migliora anche la coerenza della forma d'onda.Il trigger sul fronte funziona bene per segnali ripetitivi, mentre il trigger a colpo singolo viene comunemente utilizzato per catturare anomalie irregolari, picchi di tensione o impulsi mancanti che si verificano una sola volta.

Anche il rumore può influenzare la precisione di attivazione.In ambienti elettrici rumorosi, vengono utilizzati filtri di trigger o regolazioni dell'accoppiamento del segnale per ridurre i falsi trigger.

Compensazione della sonda errata

I problemi di compensazione della sonda possono distorcere significativamente la forma d'onda, soprattutto quando si misurano fronti digitali veloci o segnali ad alta frequenza.Anche quando l'oscilloscopio stesso funziona correttamente, una sonda non compensata può introdurre superamenti, bordi arrotondati, squilli o un comportamento errato degli impulsi sul display.

Le sonde passive normalmente richiedono una regolazione della compensazione prima dell'uso.Questo processo adatta le caratteristiche della sonda allo stadio di ingresso dell'oscilloscopio in modo che il segnale rimanga accurato su frequenze diverse.

Durante la configurazione, la sonda è collegata all'uscita di calibrazione dell'oscilloscopio per osservare un'onda quadra di riferimento.I bordi arrotondati della forma d'onda indicano una sottocompensazione, mentre un netto superamento vicino ai bordi indica una sovracompensazione.Il condensatore di compensazione della sonda viene quindi regolato finché l'onda quadra diventa piatta e stabile.

La compensazione della sonda è particolarmente importante durante le misurazioni ad alta velocità poiché piccole distorsioni della forma d'onda possono portare ad un'analisi temporale errata o ad una falsa interpretazione del segnale.

Limitazioni di larghezza di banda e campionamento

Anche le limitazioni stesse dell'oscilloscopio possono creare risultati di misurazione fuorvianti.Quando la larghezza di banda è troppo bassa, i bordi veloci della forma d'onda diventano arrotondati e i dettagli del segnale ad alta frequenza potrebbero scomparire.Ciò può far sì che i circuiti di commutazione, i segnali di comunicazione o le forme d'onda dell'orologio appaiano più lenti o più puliti di quanto non siano in realtà.

Basse frequenze di campionamento creano un problema diverso.Se l'oscilloscopio non campiona il segnale abbastanza velocemente, la ricostruzione della forma d'onda diventa imprecisa.Gli impulsi stretti potrebbero scomparire completamente e la forma d'onda visualizzata potrebbe non rappresentare più il comportamento effettivo del circuito.

Questi problemi diventano più gravi durante l'analisi digitale ad alta velocità, le misurazioni RF e i test sull'elettronica di potenza in cui le transizioni veloci contengono importanti informazioni sul segnale.

Questi problemi vengono comunemente evitati utilizzando un oscilloscopio con larghezza di banda e frequenze di campionamento molto più elevate della frequenza del segnale.Una maggiore densità di campionamento migliora anche la precisione dello zoom perché durante l'ispezione dettagliata rimangono disponibili più dati sulla forma d'onda.

La profondità della memoria può anche influenzare la qualità della forma d'onda.Se l'oscilloscopio abbassa automaticamente la frequenza di campionamento per supportare tempi di acquisizione più lunghi, piccoli difetti o errori di breve durata potrebbero nascondersi all'interno dell'acquisizione.

Problemi di rumore, messa a terra e distorsione del segnale

I problemi di messa a terra sono un'altra importante fonte di comportamento impreciso della forma d'onda.Un collegamento a terra inadeguato può introdurre rumore aggiuntivo, trigger instabile, squilli o fronti del segnale distorti durante la misurazione.

I lunghi cavi di terra della sonda spesso agiscono come piccole antenne che captano le interferenze elettriche circostanti.Negli alimentatori a commutazione o nei circuiti ad alta frequenza, questo rumore indesiderato può apparire direttamente sulla visualizzazione della forma d'onda e rendere difficile l'analisi del segnale.

I problemi di rumore vengono spesso ridotti accorciando la connessione di terra della sonda e mantenendo piccolo il circuito di misura.Una messa a terra adeguata migliora inoltre la stabilità del trigger e riduce la distorsione della forma d'onda durante le misurazioni veloci dei fronti.

La distorsione del segnale può verificarsi anche quando la sonda stessa carica eccessivamente il circuito.Ogni sonda aggiunge resistenza, capacità e induttanza al punto di misurazione.Nei circuiti sensibili o ad alta velocità, un carico eccessivo della sonda può modificare il comportamento effettivo del segnale durante la misurazione.

In queste situazioni vengono spesso utilizzate sonde attive, sonde differenziali e sonde a bassa capacità perché riducono il carico del circuito e migliorano la precisione della misurazione.

Anche le interferenze ambientali possono influire sulla qualità della forma d'onda.Motori, alimentatori di commutazione, dispositivi wireless o cavi scarsamente schermati nelle vicinanze possono introdurre disturbi elettrici indesiderati nel sistema di misurazione.Durante la risoluzione dei problemi, le forme d'onda sospette vengono spesso ricontrollate modificando la posizione della sonda, migliorando la messa a terra o isolando temporaneamente le fonti di rumore vicine.

Oscilloscopio e altri strumenti di test elettronici

Diversi strumenti di test elettronici sono progettati per compiti di misurazione diversi.Sebbene alcune funzioni possano sovrapporsi, oscilloscopi, multimetri e analizzatori logici risolvono problemi di debug e analisi molto diversi.Comprendere queste differenze può selezionare lo strumento corretto per l'ambiente di misurazione invece di fare affidamento su un unico strumento per ogni situazione.

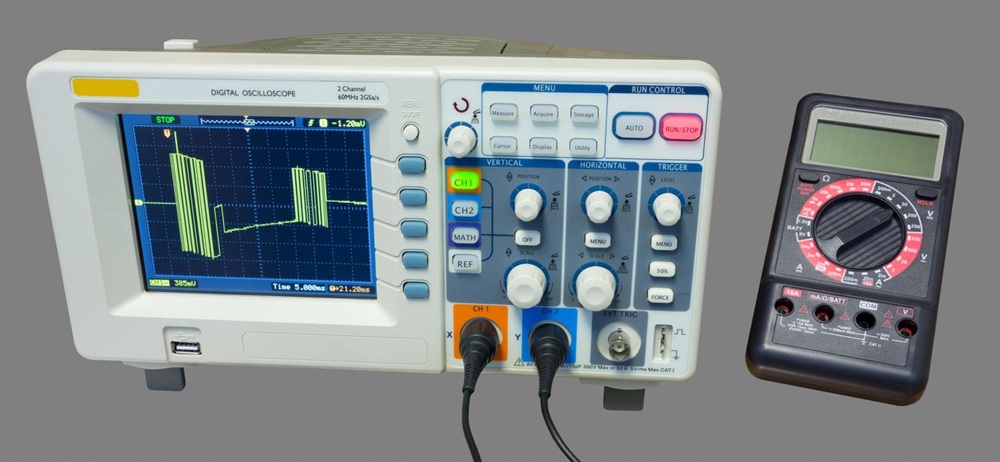

Oscilloscopio vs multimetro

Un multimetro misura principalmente valori elettrici stabili come tensione, corrente, resistenza, continuità e talvolta frequenza o capacità.Viene comunemente utilizzato per la risoluzione dei problemi elettrici di base, la verifica dell'alimentazione e il test dei componenti.

Un oscilloscopio misura la tensione nel tempo e visualizza la forma d'onda direttamente sullo schermo.Invece di mostrare solo un singolo valore numerico, rivela come il segnale cambia continuamente durante il funzionamento.Ciò consente l'osservazione della forma della forma d'onda, del comportamento temporale, del rumore, dello squillo, dei disturbi, del superamento, dell'ampiezza dell'impulso e delle transizioni del segnale che un multimetro non può mostrare.

Ad esempio, un multimetro può confermare che una linea di alimentazione misura correttamente 5 V, mentre un oscilloscopio può rivelare se sulla stessa linea si verificano picchi di tensione rapidi, rumore di ondulazione o eventi di commutazione instabile.Durante il debug digitale ad alta velocità, l'analisi della comunicazione o la risoluzione dei problemi transitori, la visibilità della forma d'onda diventa estremamente importante.

In molti ambienti di riparazione e sviluppo, multimetri e oscilloscopi vengono utilizzati insieme perché ciascuno strumento fornisce diversi tipi di informazioni elettriche.

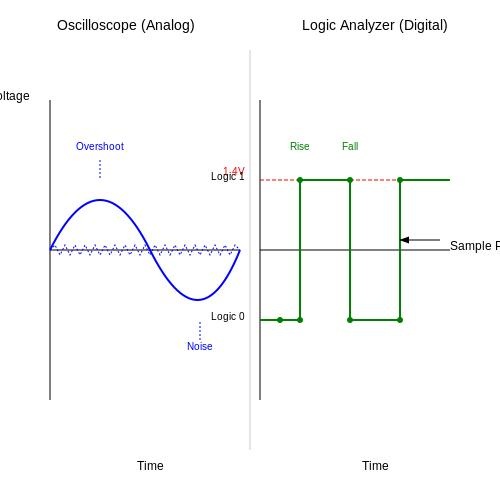

Oscilloscopio vs Analizzatore logico

Gli oscilloscopi e gli analizzatori logici vengono entrambi utilizzati per l'analisi dei segnali, ma si concentrano su diversi tipi di misurazioni.

Un oscilloscopio cattura il comportamento della forma d'onda analogica con informazioni dettagliate su tensione e temporizzazione.È utile per esaminare problemi di integrità del segnale come squilli, superamenti, transizioni lente dei fronti, accoppiamento del rumore e distorsione della forma d'onda analogica.Gli oscilloscopi aiutano anche a verificare i livelli di tensione, i tempi di salita, la qualità degli impulsi e le relazioni temporali nei sistemi misti analogici e digitali.

Un analizzatore logico si concentra principalmente sugli stati logici digitali e sulle relazioni temporali multicanale.Invece di visualizzare forme d'onda analogiche dettagliate, interpreta i segnali come alti e bassi logici su più canali contemporaneamente.Ciò diventa particolarmente utile durante il debug di bus di comunicazione, sequenze di temporizzazione digitale, linee di indirizzo, segnali di controllo e attività del processore.

Ad esempio, un oscilloscopio può rivelare che un fronte di clock contiene transizioni squillanti o instabili, mentre un analizzatore logico può mostrare come lo stesso segnale di clock influisce sui tempi di comunicazione su più canali digitali.

I moderni ambienti di debug spesso combinano entrambi gli strumenti perché la qualità della forma d'onda analogica e il comportamento temporale digitale spesso si influenzano a vicenda durante la risoluzione dei problemi a livello di sistema.

Tendenze degli oscilloscopi moderni e funzionalità avanzate

Gli oscilloscopi moderni continuano ad evolversi oltre le funzioni di visualizzazione e misurazione della forma d'onda di base.Molti modelli ora includono la decodifica del protocollo integrata per interfacce come I2C, SPI, UART, CAN, USB ed Ethernet, consentendo l'analisi dei dati di comunicazione direttamente insieme all'attività della forma d'onda.

Gli oscilloscopi a segnale misto combinano l'analisi della forma d'onda analogica con il monitoraggio del canale logico digitale, semplificando il debug di sistemi integrati e hardware di comunicazione all'interno di un singolo strumento.Gli oscilloscopi USB sono diventati più comuni anche negli ambienti portatili e con spazio limitato perché consentono l'acquisizione della forma d'onda tramite computer esterni anziché grandi sistemi hardware autonomi.

L'analisi remota della forma d'onda e il controllo basato sulla rete sono sempre più importanti nei laboratori automatizzati e nei sistemi di test industriali.Molti oscilloscopi ora supportano il monitoraggio remoto, la connettività cloud, il reporting automatizzato e flussi di lavoro di test controllati da software che migliorano l'efficienza delle misurazioni a lungo termine e la gestione dei dati.

Queste funzionalità continuano ad espandere il ruolo dell'oscilloscopio da visualizzatore di forme d'onda autonomo a piattaforma di debug e analisi automatizzata più integrata.

Conclusione

Gli oscilloscopi rimangono strumenti essenziali per l'osservazione, la misurazione e la risoluzione dei problemi dei segnali elettrici nei moderni sistemi elettronici.La loro capacità di visualizzare le variazioni di tensione in tempo reale per analizzare il comportamento della forma d'onda, le relazioni temporali, il rumore, i disturbi, la qualità degli impulsi e la stabilità del segnale in modo molto più efficace rispetto alle sole misurazioni numeriche.Le misurazioni accurate dell'oscilloscopio dipendono non solo dalle specifiche hardware quali larghezza di banda, frequenza di campionamento, profondità di memoria e prestazioni del trigger, ma anche dalla corretta gestione della sonda, messa a terra, configurazione del trigger e pratiche di ottimizzazione della forma d'onda.Poiché i sistemi moderni continuano a diventare sempre più veloci e complessi, gli oscilloscopi ora combinano l'analisi della forma d'onda con misurazioni automatizzate, decodifica di protocolli, debug di segnali misti, connettività remota e funzionalità avanzate di analisi dei dati.Queste funzionalità continuano ad espandere il ruolo dell'oscilloscopio da semplice visualizzatore di forme d'onda a piattaforma critica per l'analisi dei segnali in tempo reale, la convalida del sistema e la risoluzione avanzata dei problemi elettronici.
