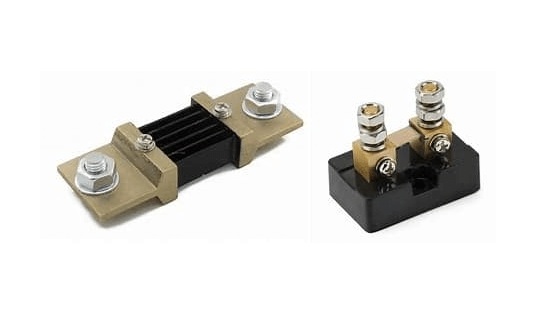

Come Selezionare un Resistor Shunt per una Misurazione della Corrente Accurata

La misurazione della corrente si basa fortemente sulla corretta selezione del resistor shunt perché il valore di resistenza influisce direttamente sulla precisione della misura, sulle perdite di potenza, sul comportamento termico e sulla qualità del segnale. Questo articolo spiega come vengono selezionati i resistori shunt, come gli errori e gli effetti non ideali influenzano le misurazioni e come fattori come l'offset dell'amplificatore, la risoluzione ADC, il rumore, il layout, l'aumento di temperatura e le specifiche dei resistori modellano le prestazioni di misurazione della corrente nel mondo reale.

Catalogo

Selezionare un Valore di Resistenza Shunt

Scegliere il valore del resistor shunt stabilisce il tono su come la catena di misura della corrente si comporta nel prodotto reale, non solo in un foglio di calcolo. Una scelta tocca tre aspetti contemporaneamente:

• la tensione di rilevamento a piena scala con cui puoi lavorare

• il calore che il resistore genererà

• l'ulteriore caduta di tensione che il carico sentirà.

In pratica, spesso si riduce a quanto vuoi che il margine di segnale sia confortevole rispetto a quanto perdite e testata sei disposto a tollerare.

Molti team sentono l'attrazione verso un R il più piccolo possibile per l'efficienza; quell'istinto è comprensibile. La questione è che una bassa tensione shunt tende a trasformare piccole, noiose non-idealità in lunghe sessioni di debug.

Inizia scegliendo una tensione shunt al massimo della corrente che il tuo amplificatore e ADC possono catturare con margine di tolleranza, temperatura e rumore. Una finestra a piena scala ampiamente utilizzata è di circa:

• 50–100 mV

mentre i progetti ad alta potenza o con margine ristretto spesso si avvicinano di più a:

• 10–30 mV

per ridurre la dissipazione e proteggere la tensione del carico.

Ciò che di solito decide se un obiettivo sembra "confortevole" dopo è non il numero da solo, ma quanto si trova sopra gli errori che vedrai effettivamente sul banco.

Una tensione shunt che sembra a posto in un calcolo nominale può sembrare scomoda dopo che gli effetti nei casi peggiori si manifestano:

• offset

• deriva

• gradienti termici

• quantizzazione

• interferenza

Se hai mai visto una lettura della corrente zero vagare durante un'oscillazione termica, l'arco emotivo è familiare:

• fiducia a temperatura ambiente

• poi dubbio crescente

• infine un tentativo notturno di sistemarlo nel firmware.

L'offset e la deriva in ingresso possono consumare una frazione sorprendente di un piccolo segnale shunt. Quando il progetto si inclina troppo verso una V_SHUNT molto bassa, i team spesso notano che il valore a vuoto si rifiuta di rimanere vicino a zero a causa della temperatura, e sono costretti verso:

• ulteriori step di calibrazione

• ulteriore logica di compensazione

• o entrambi.

Le transizioni rame-lega possono generare tensioni termoelettriche a livello microvolt in presenza di gradienti termici. È facile ignorare questo come troppo piccolo per avere importanza fino a quando lo shunt si trova vicino a:

• un induttore caldo

• un dissipatore di calore MOSFET

• un confine di flusso d'aria dove i gradienti si verificano regolarmente.

Se l’ADC (incluso il suo rumore) produce solo un numero ridotto di conteggi efficaci nell'intervallo operativo, l'uscita tende a sembrare scattosa e i loop di controllo possono iniziare a comportarsi in modo sensibile a carico leggero. Un design che si comporta educatamente a corrente nominale può comunque mostrare oscillazioni dovute alla quantizzazione quando il segnale si riduce.

Le piccole tensioni di shunt sono più facili da contaminare tramite:

• accoppiamento del nodo di commutazione

• rimbalzo a terra

• raccolta magnetica

• parasitismi legati al layout.

Quando gli stadi di alimentazione a commutazione si trovano vicini, il lavoro di layout e filtraggio tende a crescere rapidamente man mano che V_SHUNT viene ridotto.

Un approccio pratico consiste nell'impostare V_SHUNT a piena scala in modo che rimanga comodamente al di sopra della somma del peggiore offset e rumore nel bande passante di misura a cui si tiene effettivamente. Quando il segnale è troppo debole, i team spesso passano giorni a inseguire:

• modifiche al layout

• esperimenti di filtraggio

che non sembrano mai completamente soddisfacenti.

Una volta impostato un obiettivo di tensione di shunt a piena scala, calcola la resistenza al primo colpo:

Esempio (50 mV a 5 A):

R = 0.05 / 5 = 0.01 Ω

Considera questo come un ancoraggio iniziale. Dopo questo punto, il valore di solito viene spostato da:

• comportamento termico

• limiti di margine

• disponibilità del pacchetto

• cosa insegna il prototipo.

Dopo aver scelto R, calcola la dissipazione di shunt alla corrente massima:

Esempio:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

È utile pensare a P_SHUNT come un input per il design termico piuttosto che come una semplice casella di controllo nel datasheet. Anche quando la potenza nominale del resistore sembra generosa, le reali assemblaggi possono funzionare a temperature più elevate a causa di:

• area di rame limitata

• calore da componenti adiacenti

• vincoli dell'involucro

• debole flusso d'aria.

Durante l'avvio, è abbastanza comune osservare le letture driftare dopo pochi minuti mentre lo shunt e il rame circostante si riscaldano, spostando la resistenza e trascinando con sé la corrente misurata, un'esperienza che può essere più irritante di quanto sembri quando si cerca di risolvere un problema di stabilità del loop di controllo.

Per la precisione della rilevazione della corrente, la tolleranza dello shunt e il coefficiente di temperatura della resistenza (TCR) spesso si riflettono direttamente nel budget di errore, affianco a:

• limitazioni dell'amplificatore

• limitazioni dell'ADC.

Un shunt dell'1% inizia con circa un errore di guadagno dell'1% prima che:

• offset dell'amplificatore

• errore di guadagno dell'ADC

• deriva di riferimento

entrino in gioco. Se l'accuratezza più stretta è l'obiettivo, i percorsi tipici includono:

• utilizzo di uno shunt a tolleranza più stretta

• calibrazione in produzione

• combinazione di entrambi.

L'auto-riscaldamento eleva lo shunt sopra l'ambiente, e la resistenza si sposta con quell'aumento di temperatura. In funzionamento continuo ad alta corrente, quel drift può dominare ciò che si vede sul campo. Quando l'aumento di temperatura è incerto, è spesso meno stressante presumere un aumento maggiore di quello previsto dal modello ideale e poi verificare con misurazioni hardware precoci (incluso il soak a regime).

Aumentare V_SHUNT migliora generalmente il margine di misura:

• rilassando la pressione offset/rumore sul front-end

• aumentando il rapporto segnale-rumore

mentre:

• riducendo l'efficienza

• rubando la tensione di carico.

Ridurre V_SHUNT fa l'opposto e tende a spingere più onere su:

• il front-end analogico

• la disciplina del layout

• il filtraggio digitale.

Fattore	VSHUNT superiore	VSHUNT inferiore
Margine del segnale	Migliore	Inferiore
Efficienza	Inferiore	Superiore
Caduta di tensione	Superiore	Inferiore
Requisiti dell'ADC	Meno Esigente	Più Esigente
Sensibilità al rumore	Inferiore	Superiore
Dissipazione di potenza	Superiore	Inferiore

Un modello che emerge in progetti che sembrano calmi da debug è evitare il V_SHUNT assolutamente minimo a meno che l'efficienza non domini gli obiettivi del sistema. Spendere un po' di margine per la misura spesso ripaga come:

• meno viaggi di protezione falsi

• comportamento di controllo più stabile

• meno tempo a chiedersi se una lettura strana sia fisica o un artefatto del layout.

Man mano che R scende nella gamma dei milliohm, la resistenza di serie non desiderata in:

• tracce

• vias

• connettori

• giunti di saldatura

inizia a competere con lo shunt stesso. A quel punto, un ulteriore 1-5 mΩ dal routing e dalle interconnessioni può rappresentare una grande frazione del valore previsto, e la corrente misurata può variare con:

• variazione di assemblaggio

• invecchiamento del connettore

• rifacimento.

Per shunt a basso valore, connessioni a quattro terminali con un routing attento impediscono che le cadute di corrente di carico in rame vengano lette erroneamente come tensione di shunt. Senza sensing Kelvin, l'errore tende a essere dipendente dalla corrente e frustrantemente incoerente tra le assemblaggi.

Se l'obiettivo include la cattura rapida dei transitori, un filtraggio eccessivo può nascondere gli eventi che si stanno cercando di misurare; se il filtraggio è troppo leggero, il ripple di commutazione può dominare la lettura. La scelta della resistenza interagisce con il filtraggio perché imposta l'ampiezza del segnale rispetto a:

• ripple

• pickup

• rumore ADC.

Un controllo di sensibilità strutturato può fornire gran parte di ciò che le persone sperano che la simulazione fornisca, con meno assunzioni nascoste e numeri più utilizzabili.

Per ciascun candidato R, calcola:

• V_SHUNT a I_MAX

• P_SHUNT a I_MAX

• aumento di temperatura stimato (pacchetto + area in rame + assunzioni sul flusso d'aria)

• termini di errore previsti (offset, deriva, quantizzazione ADC e rumore).

Un approccio pragmatico consiste nella scelta della resistenza più piccola che offre ancora una lettura stabile attraverso le condizioni di temperatura e di rumore operativo, inclusi il comportamento a carico leggero. Questo tende a portarvi in un luogo che bilancia l'efficienza con la fiducia nella misurazione, e riduce le probabilità di una sorpresa tardiva in cui l'accuratezza sembra buona a freddo sul banco ma degrada dopo il riscaldamento o una volta che l'unità è sigillata nel suo involucro.

Perdita di Potenza e Progettazione Termica

Stima delle Perdite Elettriche in Scenari Operativi Reali

Una resistenza shunt finisce per convertire l'energia elettrica in calore in un modo molto prevedibile, e quella prevedibilità è confortante, fino a quando i veri modi operativi iniziano a sovrapporsi l'uno sull'altro. Inizia con la relazione di base: P = I²R.

Esempio di base: 5 A attraverso 0,01 Ω → P = 25 × 0,01 = 0,25 W.

Quei 0,25 W sono un punto di riferimento iniziale per la discussione, non un punto di arresto, perché l'aumento di temperatura e il movimento della resistenza a lungo termine sono solitamente ciò che innesca le sorprese inquietanti più tardi nella validazione.

Utilizza la corrente continua più alta che il prodotto può realisticamente mantenere, quindi allargala per le realtà quotidiane che gli ingegneri a volte vorrebbero fossero più piccole: tolleranza, offset di calibrazione, errore del loop di controllo e variazione dell'alimentazione.

Valuta anche le modalità operative ad alta corrente a lungo termine, perché i carichi di corrente ripetuti che durano alcuni secondi possono contribuire al riscaldamento in un modo che assomiglia a un'operazione continua piuttosto che a un breve evento transitorio.

In molte costruzioni, la combinazione dura non è una singola voce del datasheet; è carico elevato più aria calda dell'involucro più ridotto flusso d'aria più fonti di calore vicine.

Per correnti pulsate, tranciate, bidirezionali o rigenerative, calcola il riscaldamento dalla corrente RMS: P = I_RMS²R.

La corrente di picco può apparire molto alta nei grafici di misura, ma il riscaldamento a lungo termine è principalmente determinato dalla corrente RMS (I_RMS) nel tempo.

Un modello di guasto ripetibile si presenta quando la validazione si concentra sui limiti di picco mentre un ciclo di lavoro elevato produce silenziosamente riscaldamento quasi continuo.

Usa il valore di resistenza peggiore quando stimi il limite superiore di potenza. Inizia con la tolleranza, quindi includi il cambiamento di resistenza determinato dal TCR dello shunt mentre la sua temperatura corporea aumenta.

Anche quando la potenza è al di sotto della valutazione nominale, l'autoriscaldamento può comunque distorcere la misura attraverso: (a) deriva della resistenza, e (b) gradienti termici che si infiltrano nel routing di rilevamento e nelle terminazioni.

Un'assunzione conservativa che spesso fa risparmiare tempo è che il corpo dello shunt funzioni a temperature più elevate di quanto riporti un sensore di scheda vicina, specialmente quando lo shunt è vicino ad altri componenti caldi.

Traduci i Watt in Aumento di Temperatura e Stress del Materiale

Un numero di potenza da solo è solo una parte della storia; la stessa dissipazione può essere noiosa su un'ampia superficie di rame e problematica in un layout denso all'interno di una scatola sigillata.

La domanda pratica diventa: quale temperatura raggiungono l'elemento shunt e le terminazioni ad alta temperatura ambiente, flusso d'aria debole e fonti di calore vicine, e quanto è ripetibile quel risultato tra le unità?

I datasheet dichiarano comunemente una potenza nominale a una temperatura ambiente di riferimento (spesso 70°C) e poi riducono la potenza consentita al di sopra di quel punto.

Controlla dove si colloca l'"ambiente" effettivo dell'involucro durante l'operazione, perché l'aria dell'involucro sale regolarmente ben oltre la temperatura ambiente e può variare drasticamente con il posizionamento.

Tra i contributori di calore vicini da considerare ci sono: batterie; induttori; MOSFET di potenza; rettificatori; regolatori caldi.

Per shunt a montaggio superficiale, il rame della PCB spesso porta via la maggior parte del calore. L'aumento di temperatura può oscillare notevolmente con l'area in rame, lo spessore del rame, il accoppiamento dei piani e la densità dei fori termici.

Cambiamenti tardivi nel routing che riducono il rame per convenienza hanno l'abitudine di produrre punti caldi e deriva su cui nessuno sperava di dover spendere tempo.

Un flusso di lavoro che tende a sembrare più tranquillo durante l'avvio è riservare un generoso rame all'inizio e rilassarlo solo dopo che le misurazioni mostrano che il comportamento termico rimane ben controllato.

Operare al di sotto di un livello di potenza nominale evita danni immediati, ma non garantisce una rilevazione stabile. Molti prodotti degradano dolcemente per primi: la resistenza aumenta lentamente, la calibrazione cambia e le soglie di protezione si spostano.

Da una prospettiva di affidabilità, la selezione dello shunt spesso procede più agevolmente quando è inquadrata attorno alla ritenzione della precisione e al comportamento di deriva, trattando la potenza come un input piuttosto che come l'intera decisione. Quell'inquadramento riduce la frustrazione di un design che supera un rapido test funzionale e poi lotta in immersione, controlli di ripetibilità o invecchiamento sul campo.

Definire il Margine Con Un Chiaro Obiettivo di Temperatura e Deriva

Una regola empirica comune è il 2× del margine di potenza continua, ma un approccio più difendibile lega il margine all'aumento di temperatura consentito e alla deriva consentita.

Se la precisione di misurazione della vita utile è un obiettivo di design, scegliere lo shunt affinché l'aumento della temperatura in stato stazionario rimanga modesto al massimo carico sostenuto, piuttosto che rimanere vicino alla parte ripida della curva di derating.

Questa scelta riduce anche lo stress delle giunzioni di saldatura causato dal riscaldamento ciclico, che è uno di quei problemi che possono sembrare a posto fino a quando non si trasformano improvvisamente in una voragine di debug nelle fasi avanzate.

Per Sovraccarico e Eventi Brevi, Usare Pensiero Energetico e di Ciclo Termico

Brevi impulsi possono superare una valutazione continua senza un guasto immediato, lasciando comunque dietro di sé un cambiamento permanente nella resistenza.

Per motori in avvio, correnti di inrush o guasti della batteria, valutare lo stress da impulso usando l'energia: E = ∫ I²R dt.

Quando le schede tecniche forniscono grafici di impulso/sovraccarico, usarli con la reale larghezza dell'impulso e il ciclo di lavoro. Quando mancano o sono vaghi, trattare gli impulsi ripetitivi come uno scenario di ciclo termico piuttosto che come un evento singolo.

Uno shunt può tollerare un singolo impulso di guasto e invecchiare comunque sotto stress ripetuto. La ripetizione tende a manifestarsi come una lenta deriva di offset, letture intermittenti da fatica della saldatura o una leggera scurimento dei pad.

I test di ciclismo accelerati condotti precocemente possono rimuovere molte incertezze in seguito, e spesso ripagano anche dal punto di vista emotivo, con meno misteri di "fallisce solo qualche volta" durante la validazione del sistema.

Validare Con Alti Test Termici di Stress e Controlli di Salute Semplici

I calcoli restringono i candidati, poi la convalida in laboratorio espone cosa sta realmente facendo l'involucro, il flusso d'aria e il layout. Eseguire al massimo carico realistico fino a quando le temperature si stabilizzano, ripetere attraverso gli estremi di temperatura, poi confrontare la resistenza e la stabilità di misurazione prima e dopo il test dopo il raffreddamento.

Monitorare questi indicatori di salute durante e dopo i test:

• Tendere alla deriva dell'offset crescente a corrente fissa nel tempo.

• Le giunzioni di saldatura si riscaldano notevolmente rispetto al corpo o alle terminazioni del resistore.

• Imbrunimento della scheda o scurimento dei residui di flussante vicino ai pad.

• Letture intermittenti durante battimenti, vibrazioni o cicli termici.

Comportamenti di Guasto Che Questo Flusso di Lavoro Mira a Evitare

Il rischio aumenta man mano che lo shunt si avvicina al suo limite termico, e la firma di guasto di solito ricade in pochi contenitori riconoscibili:

• Deriva della resistenza che si converte direttamente in errore di misurazione.

• Fatica della saldatura e danni ai pad da ciclismo termico che producono letture intermittenti o rumorose.

• Surriscaldamento che porta a eventi open/short, disabilitando le funzioni di protezione o attivando danni secondari altrove.

Una revisione solida della dissipazione termina con un margine dimostrato nell'aumento di temperatura e nel comportamento di deriva, piuttosto che fermarsi a un calcolo della potenza.

Selezione dei Materiali e Strategia di Costruzione dello Shunt

La precisione dello shunt di solito trae origine da due temi ampi: come si comporta la resistenza mentre il componente si riscalda e quanto bene l'arrangiamento di misurazione tiene lontani i parasitici dalla lettura. In pratica, è utile trattare lo shunt come più di un simbolo di resistore su uno schema; si comporta come una piccola struttura termica con interfacce meccaniche e geometria di rame che possono silenziosamente orientare i numeri.

Fonti di errore predominanti: aumento di temperatura; resistenza di connessione/contatto; induttanza guidata dal layout.

Quando un team di design si sente sorpreso da una lettura di corrente in deriva, raramente è perché la legge di Ohm ha smesso di funzionare. È più spesso perché l'implementazione termica e fisica ha aggiunto comportamenti che erano facili da trascurare durante la revisione dello schema, e poi difficili da ignorare in laboratorio.

Scelta dei Materiali

Un obiettivo di selezione pratico è un basso coefficiente di temperatura di resistenza (TCR). Leghe come manganina e costantana sono comunemente usate perché la loro resistenza cambia solo leggermente con l'aumento della temperatura. Quel comportamento si adatta alla realtà che uno shunt è destinato a dissipare potenza, a volte in modo continuo, e anche watt modesti possono muovere la temperatura a sufficienza per modificare la lettura.

Aiuta anche pianificare per il "riscaldamento autogenerato" come una modalità operativa normale piuttosto che un'eccezione. Se il TCR della lega è più alto, la resistenza cambia durante un carico costante, e la corrente misurata può apparire vagare anche mentre la corrente reale è stabile. Quel tipo di deriva lenta può essere particolarmente irritante durante la convalida perché sembra un problema di strumentazione fino a quando la situazione termica non diventa evidente.

Diagnosi errate comuni per una lenta deriva della corrente dopo un passo di carico: rumore dell'ADC; offset dell'amplificatore; errore di calibrazione.

In un tipico setup da banco, è consuetudine osservare la corrente visualizzata aumentare per decine di secondi dopo un cambiamento di passo, per poi calmarsi una volta che lo shunt e il suo rame finalmente si stabilizzano nell'equilibrio termico. Vedere quel comportamento per la prima volta può sembrare un problema fantasma, ma spesso scompare una volta che l'aumento di temperatura e il flusso di calore vengono trattati come vincoli di design di prima classe.

Il riscaldamento non riguarda solo l'aumento medio della temperatura; i gradienti attraverso il corpo dello shunt e i suoi terminali possono distorcere la ripetibilità. In schede compatte, un'estremità dello shunt può disperdere calore in un grande pour di rame o catturare flussi d'aria, mentre l'altra estremità rimane relativamente calda. Quella distribuzione di temperatura non uniforme può tradursi in spostamenti sottili nella resistenza e nelle EMF locali e nei comportamenti di contatto che il cablaggio di rilevamento sta cercando di ignorare.

Per far sentire i risultati meno capricciosi tra le costruzioni, di solito è vantaggioso diffondere il calore in un modo prevedibile:

• Fornire una sezione trasversale di rame sufficiente per il trasporto della corrente e per la diffusione del calore.

• Evitare dettagli di montaggio (distanziatori, morsetti, nervature di contenimento) che raffreddano un lato più dell'altro.

• Mantenere l'ambiente termico attorno a entrambe le estremità dello shunt il più simmetrico possibile rispetto al design meccanico.

Anche una lega con un TCR molto basso ha dei limiti. Se il punto di esercizio provoca grandi escursioni di temperatura, perché lo shunt è sottodimensionato, il flusso d'aria è irregolare o la dissipazione di calore è debole, qualche deriva e un lungo stabilizzarsi dopo i cambiamenti di carico sono semplicemente ciò che la fisica produce. Progettare affinché lo shunt funzioni "meno caldo di quanto potrebbe" spesso porta a numeri più calmi e meno sessioni di debug frustranti.

Costruzione

Scegliere una buona lega raramente conclude il lavoro. I dettagli di costruzione e di interconnessione spesso dominano perché il segnale dello shunt è comunemente nell'intervallo dei millivolt, dove le piccole parasitiche iniziano a competere con la quantità misurata.

In quel regime dei millivolt, non ci vuole molto perché una resistenza in serie extra abbia importanza: fillet di saldatura, via, contatti del connettore e restringimenti di rame possono aggiungere abbassamenti che sembrano una vera tensione dello shunt a meno che il rilevamento non sia predisposto con attenzione. Questa è una di quelle aree in cui gli ingegneri possono sentirsi sicuri guardando uno schema e poi sentirsi meno soddisfatti dopo l'assemblaggio, perché lo schema omette il percorso di corrente fisico che il PCB e i connettori creano.

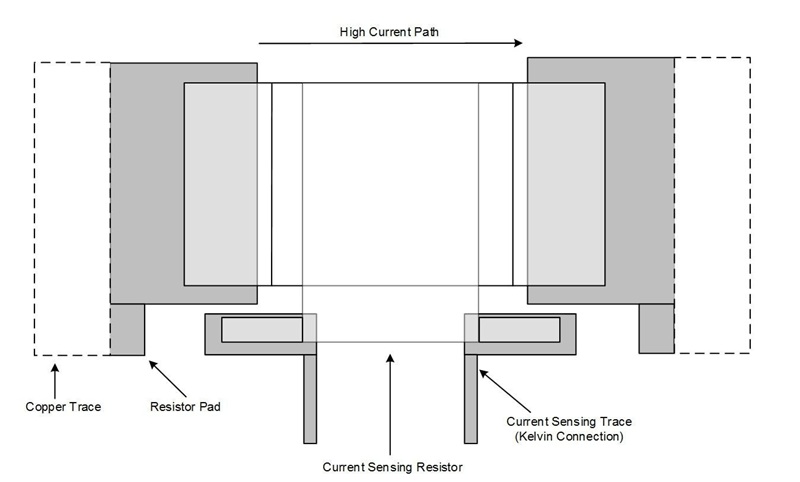

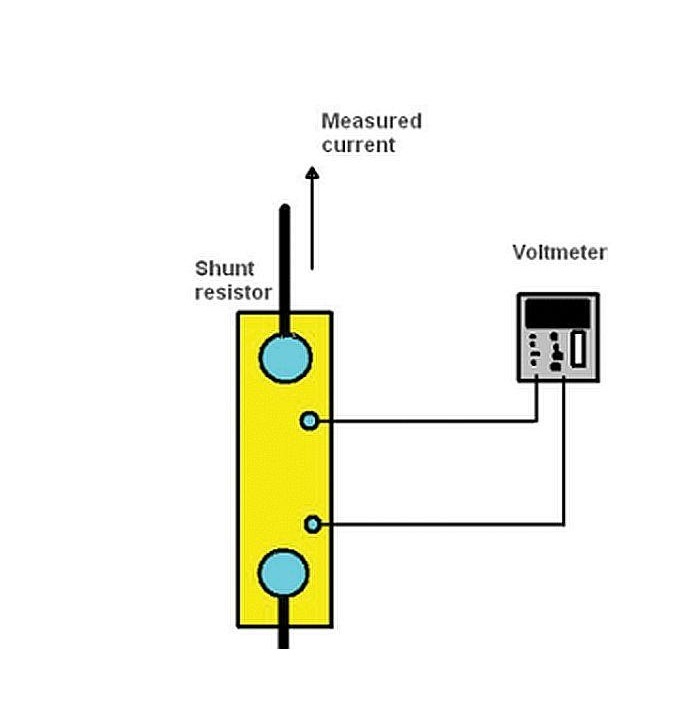

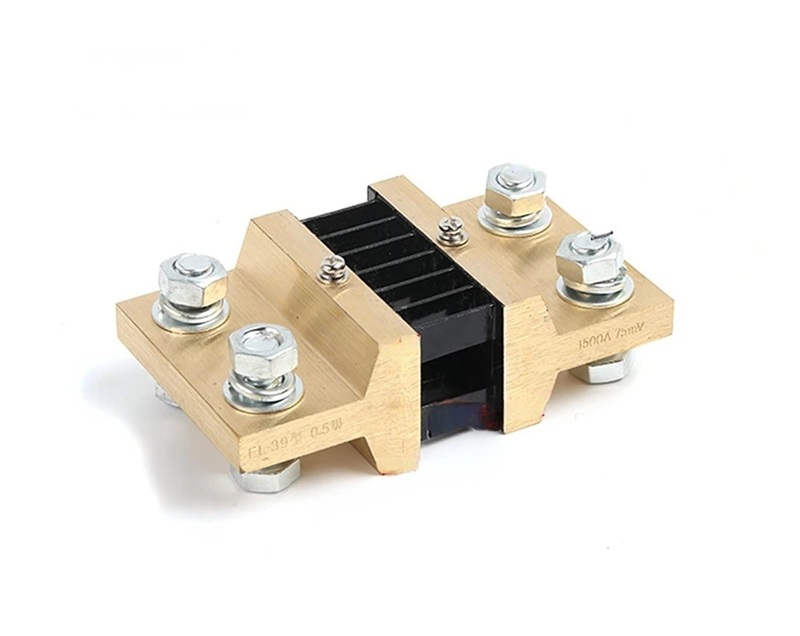

Uno shunt a quattro terminali (Kelvin), o almeno una forma che separa le connessioni di corrente e di rilevamento, produce generalmente risultati più affidabili rispetto a un pickup a due terminali. L'obiettivo è semplice: misurare la tensione attraverso l'elemento resistivo stesso, non attraverso le giunture e il rame utilizzati per trasportare la corrente di carico.

A alta corrente, anche frazioni di milliohm in resistenza serie possono creare millivolt di caduta extra. Quando quella caduta extra si trova nel percorso di rilevamento, può trovarsi nello stesso intervallo del segnale dello shunt previsto e distorcere la corrente inferita. Molti design che sembrano corretti sulla carta finiscono per leggere alto o derivare perché l'implementazione fisica ha accidentalmente incluso resistenza nascosta all'interno della regione rilevata.

Il rilevamento Kelvin fornisce ciò che promette solo quando le tracce di rilevamento si collegano ai confini elettrici previsti. I pad di rilevamento funzionano meglio quando prelevano la tensione direttamente ai bordi dell'elemento resistivo, non da qualche parte lungo il rame ad alta corrente che trasporta anche la corrente di carico e il suo associato abbassamento IR.

Abitudini di layout che tendono a ridurre le sorprese spiacevoli:

• Posizionare le sonde Kelvin a contatto stretto con i confini dell'elemento resistivo.

• Instradare le tracce di rilevamento come una coppia differenziale compatta.

• Tenere la coppia di rilevamento lontana da nodi di commutazione e circuiti di alimentazione rumorosi.

• Restituire la coppia di rilevamento direttamente agli ingressi dell'amplificatore senza condividere segmenti ad alta corrente.

Trattare la coppia di rilevamento come un segnale di strumentazione, piuttosto che solo come una rete qualsiasi, porta spesso a letture più uniformi tra variazioni di produzione, riparazioni e invecchiamento dei connettori. Quella stabilità è difficile da sovrastimare durante il debug in fase avanzata, quando la pressione dei tempi rende ogni millivolt ambiguo personale.

Carichi dinamici: Induttanza come termine di tensione extra silenzioso.

Con corrente dinamica, l'induttanza spesso diventa la principale fonte di errore di misurazione. La tensione shunt misurata non è puramente I × R_shunt. Quando la corrente cambia rapidamente, un termine induttivo, V_induttivo = L(di/dt), si aggiunge o si sottrae dal calo resistivo. Nella potenza elettronica a commutazione rapida, il contributo induttivo può superare il contributo resistivo durante i bordi di commutazione, il che può far sembrare le letture istantanee errate anche quando il circuito di misurazione funziona esattamente come progettato.

Una implicazione che sorprende i team: una disposizione shunt può sembrare accurata in DC e poi sembrare inaccurata in un ambiente PWM. In molti casi, il circuito sta semplicemente riportando la fisica del percorso della corrente, compresa la sua induttanza parassita, piuttosto che fare un errore di calcolo.

Gli shunt a bassa induttanza riducono l'area del ciclo attraverso percorsi di corrente ampi e piatti e geometri simmetrici. Quella costruzione riduce l'induttanza parassita e diminuisce l'ampiezza degli artefatti di di/dt. Nelle costruzioni pratiche, alcune scelte geometriche spostano costantemente l'ago verso la ripetibilità:

• Ingresso e uscita di corrente simmetrici attorno all'elemento resistivo.

• Percorsi di corrente brevi e diretti con area di ciclo minima.

• Sezioni trasversali del conduttore ampie che evitano rientranze strette vicino allo shunt.

Quando i bordi PWM sono veloci, queste scelte fisiche spesso fanno di più per la stabilità della misurazione rispetto a piccole modifiche nel valore della resistenza nominale, e questo può sembrare controintuitivo fino alla prima volta che una modifica del layout risolve quello che sembrava un problema dell'interfaccia analogica.

Quando (di/dt) è alto, posizionare l'amplificatore di senso vicino ai punti Kelvin riduce il pickup e evita di ingrandire l'area del circuito di senso. Un routing differenziale stretto aiuta per lo stesso motivo. La filtrazione diventa quindi una scelta deliberata piuttosto che una riflessione tardiva, perché i bordi di commutazione possono aliasare nella larghezza di banda di misurazione e creare letture che sembrano rumorose, ballerine o fuorvianti.

Opzioni per l'obiettivo di misurazione (scegliere presto, perché spinge le decisioni di layout e analogiche in direzioni diverse): corrente media per il monitoraggio della potenza, limitare la larghezza di banda in modo che i bordi siano attenuati e il display si stabilizzi; corrente di picco/transitoria per la protezione, mantenere la larghezza di banda più alta enfatizzando la bassa induttanza e un layout attento per ridurre i falsi allarmi.

In termini ingegneristici quotidiani, il design sembra più fluido quando il team concorda presto se desidera informazioni sulla corrente elettricamente veloci o informazioni sulla corrente energeticamente accurate. Quegli obiettivi possono entrambi essere validi, ma raramente prosperano sotto la stessa geometria dello shunt, banda passante dell'amplificatore e strategia di filtraggio.

Fattori Meccanici e di Sicurezza

L'esecuzione meccanica determina se le prestazioni teoriche si mantengono una volta che il prodotto affronta calore, vibrazioni, manipolazione e tempo. L'accuratezza elettrica può essere ottimizzata negli schemi e nei fogli di calcolo, eppure la stabilità reale e il comportamento sicuro tendono a essere decisi da realtà meccaniche e termiche che a volte è facile sottovalutare fino a quando un prototipo inizia a “comportarsi in modo diverso” sul banco.

Gestione termica e errore di misurazione causato dal calore

Gli shunt ad alta corrente trasformano piccole cadute di tensione in calore, e quel calore ha bisogno di un percorso ripetibile per diffondersi ed uscire dal sistema. Un percorso termico incoerente può causare variazioni e deriva di misurazione. Questi effetti diventano spesso più evidenti durante i cambiamenti di carico, le variazioni di temperatura dell'involucro e i periodi di riscaldamento del sistema.

Uno shunt può sembrare elettricamente valido in isolamento e comunque derivare una volta che è incorporato in una struttura di rame sottodimensionata o scomoda. Nella pratica, il rame circostante diventa parte dell'ambiente termico dello shunt e parte della rete di distribuzione della corrente.

I contributori comuni al riscaldamento inaspettato sono solitamente banali, ed è per questo che sfuggono alle revisioni: una singola sezione ristretta, un collo di bottiglia nei fori, o una transizione di strato che concentra la densità di corrente.

Tattiche di layout raccomandate:

• Colate di rame ampie e spesse su segmenti ad alta corrente

• Percorsi di corrente brevi e diretti con riduzioni minime

• Molti fori per transizioni di strato per distribuire sia la corrente che il calore

• Punti di pickup di senso posizionati per evitare la resistenza parassita nel rame ad alta corrente

Quando le schede tornano dal laboratorio con una deriva misteriosa, spesso si rintraccia a una restrizione trascurata che diventa il vero riscaldatore, inclinandosi sulla temperatura dello shunt proprio abbastanza da influenzare le letture durante il carico reale.

Se il flusso d'aria è incidentale piuttosto che definito, la temperatura dello shunt può cambiare con l'orientamento dell'involucro, la variazione della ventola o quanto strettamente i cavi sono instradati vicino alla scheda. Quel tipo di variabilità può essere frustrante perché crea un comportamento di calibrazione che sembra lunatico da un setup all'altro, anche quando nulla di ovvio è cambiato elettricamente.

Un piccolo dissipatore di calore, un canale di flusso d'aria controllato o una strategia di contatto termico deliberato possono rendere il profilo di temperatura ripetibile. La ripetibilità tende ad essere più preziosa della ricerca della temperatura più bassa possibile, perché la calibrazione e il comportamento di controllo beneficiano dalla coerenza.

Situazioni in cui la temperatura di picco conta più della media:

• Azionamenti motore con dinamiche di carico PWM

• Pulsazioni di solenoidi o attuatori

• Eventi di inrush e transitori di corrente rapidi

• Carichi industriali a ciclo di lavoro

Progettare solo attorno a numeri termici in regime stazionario può produrre una deriva intermittente durante le transizioni del ciclo di lavoro, il che è spesso quando i loop di controllo sono più sensibili e quando la rilevazione "quasi corretta" diventa operativamente scomoda.

I gradienti di temperatura tra metalli dissimili possono creare offset a livello di microvolt, e quegli offset smettono di essere accademici quando il segnale di interesse è solo di decine di millivolt. La simmetria del layout non è estetica qui; è un metodo di misurazione che riduce l'imbalance dell'EMF termico.

Abitudini di simmetria pratiche:

• Instradare le linee di rilevamento come una coppia abbinata con lunghezza e geometria simili

• Mantenere massa di rame e esposizione termica simili su entrambi i percorsi di rilevazione

• Evitare di posizionare un terminale di rilevamento vicino a fonti di calore locali mentre l'altro rimane in una regione più fresca

Fonti di calore che comunemente distorcono un lato di una coppia di rilevamento:

• MOSFET

• Induttori

• Raddrizzatori e diodi

• Regolatori ad alta dissipazione

Un modello che appare ripetutamente durante il debug è che l'offset che nessuno può spiegare spesso si correla con le salite di temperatura della scheda e svanisce una volta che l'instradamento del rilevamento e l'esposizione termica sono resi più bilanciati.

Tolleranza, Stabilità e Stress di Tensione

La tolleranza iniziale influenza il punto di partenza, ma la precisione a lungo termine è più spesso influenzata da come la resistenza varia con la temperatura, la densità di potenza e i vincoli meccanici che cambiano sottilmente il profilo termico nel corso di mesi o anni. Il shunt raramente deriva da solo; la struttura circostante e i dettagli del processo influenzano frequentemente il risultato.

Un shunt a tolleranza stretta può ridurre la diffusione del guadagno iniziale, ma il guadagno di sistema riflette comunque l'intera catena di segnale. È comune vedere variazioni nella produzione guidate meno dal valore nominale del shunt e più da differenze di assemblaggio piccole e costanti che si accumulano.

Contributi a livello di sistema all'errore di guadagno:

• Offset di ingresso dell'amplificatore e correnti di bias

• Deriva del riferimento ADC e comportamento termico

• Resistenza aggiunta dall'instradamento del percorso di rilevamento e dalle connessioni

• Resistenza da contatto a connettori o interfacce del bus

• Variazione dello spessore del rame e differenze di placcatura

• Volume di saldatura e geometria delle saldature attorno alle terminazioni

Il design del footprint e il posizionamento del pickup di rilevamento possono essere ottimizzati per ridurre la sensibilità alle saldature e alla geometria del contatto. Questo approccio spesso produce un comportamento da lotto a lotto più prevedibile rispetto a semplicemente specificare una tolleranza nominale del shunt più stretta e sperare che il resto della catena si comporti in modo ideale.

Un basso TCR limita il movimento della resistenza con la temperatura, e un basso coefficiente di potenza riduce il movimento della resistenza con la densità di potenza applicata. La parte scomoda è che il riscaldamento autoindotto è influenzato dal carico, non costante, quindi la deriva può diventare dipendente dal carico, effettivamente una non linearità silenziosa che gli algoritmi di controllo potrebbero non anticipare.

Condizioni che rivelano frequentemente la deriva dipendente dal carico:

• Funzionamento a ampia gamma dinamica

• Carichi pulsati ripetitivi

• Controllo a ciclo chiuso che presume un feedback di corrente lineare

Una strategia durevole è trattare il shunt come termicamente attivo e ridurre l'aumento della temperatura per ampere utilizzando dispersione di rame, flusso d'aria prevedibile e posizionamento disciplinato dei componenti, piuttosto che fare affidamento solo su un miglioramento della scheda tecnica che potrebbe non tradursi una volta che il contesto termico a livello di scheda domina.

Anche se la caduta del shunt è piccola, l'elemento e i suoi terminali possono trovarsi a un potenziale comune elevato. Ciò significa che i limiti di tensione di lavoro, il comportamento del sistema di isolamento e la dispersione/sguardo a livello di scheda devono essere valutati a livello di sistema, non dedotti dalla misurazione in millivolt.

Controlli di progettazione da eseguire esplicitamente:

• Massima tensione di lavoro attraverso l'elemento e il sistema di isolamento del pacchetto

• Dispersione e sgancio secondo la norma applicabile e grado di inquinamento

• Pulizia della scheda e residui che possono ridurre l'efficacia della dispersione

• Posizionamento fisico rispetto alle fonti di contaminazione e ai percorsi di detriti conduttivi

Fattori di contaminazione che tendono a sorprendere i team in seguito:

• Accumulo di polvere nei percorsi di flusso d'aria

• Condensazione durante lo stoccaggio o il trasporto

• Residui di flussante e copertura di pulizia irregolare

Quando i guasti da perdita appaiono casuali sul campo, la causa principale è spesso una combinazione prevedibile di posizionamento, residui e ambiente che diventa evidente solo dopo aver correlato i resi con i dettagli del processo di produzione.

Durabilità sotto reale stress meccanico

I shunt sono frequentemente utilizzati dove coesistono calore, vibrazione e cicli di alimentazione ripetuti. È saggio assumere che l'assemblaggio subirà flessione, urti e disallineamento termico, anche se il prodotto è commercializzato come stazionario, poiché spedizione, installazione e manutenzione impongono ancora eventi meccanici.

La finitura di terminazione e i rivestimenti protettivi dovrebbero corrispondere all'atmosfera prevista. La corrosione non fallisce sempre in modo drammatico; può introdurre silenziosamente cambiamenti a livello di milliohm che portano a un calo di calibrazione nel tempo, il che può essere estremamente fastidioso perché il filtraggio del firmware può rendere la deriva meno ovvia senza rimuovere effettivamente l'errore.

Ambienti che accelerano i meccanismi di corrosione:

• Fumi industriali ed esposizione chimica

• Sale stradale e aria salina costiera

• Alta umidità e cicli di condensazione frequenti

Grandi shunt possono comportarsi come ancore rigide. Durante il ciclo termico, quella rigidità può caricare i giunti saldati, specialmente vicino ai bordi della scheda, ai punti di avvitamento o nelle aree che flettono durante l'assemblaggio. I guasti si manifestano spesso dove massa e vibrazione si incontrano, non necessariamente dove la densità di corrente è più alta.

Misure di affidabilità meccanica:

• Aggiungere supporto meccanico dove si adatta al concetto di assemblaggio

• Seguire il modello di terra raccomandato per controllare l'area di bagnatura e la forma del fillet

• Evitare di coprire le regioni del PCB che si piegano durante l'installazione o il serraggio

• Tenere le parti ad alta massa lontane dai punti di flessione noti quando esiste la libertà di layout

I resi sul campo rafforzano spesso una semplice realtà: le crepe tendono a formarsi dove si concentra lo stress, e lo stress si concentra dove la rigidità cambia bruscamente.

Per ambienti difficili, la selezione dei componenti beneficia di dati sulle prestazioni di ciclo e vibrazione che riflettono metodi di qualificazione reali. Le mitigazioni come la rastrematura o l'underfill possono aiutare in alcune costruzioni, ma possono anche creare nuovi problemi termici o di stress se applicate senza confermare gli effetti collaterali.

Approcci che sono spesso valutati insieme:

• Componenti con dati di ciclo termico e vibrazione validati

• Underfill o rastrematura dopo aver confermato che il calore non è intrappolato

• Vincoli meccanici che evitano di creare nuovi punti critici di stress

Dettagli sulla pianificazione dei test che riducono la falsa sicurezza:

• Cicli di temperatura con carico alimentato, non solo cicli non alimentati

• Misurazione della deriva durante le transizioni del duty cycle

• Ispezione per creep della saldatura e microcracking dopo il ciclo

I test termici non alimentati possono sembrare puliti mentre mancano della deriva legata al coefficiente di potenza e degli effetti meccanici a forma di carico che appaiono solo quando la corrente è realmente in transito.

Sicurezza, Conformità e Comportamento Fail-Safe

La sicurezza è determinata da cosa fa il sistema quando qualcosa va storto, non solo dalla classificazione stampata del componente. Una catena di rilevamento della corrente che si comporta in modo prevedibile in condizioni di guasto tende a produrre risultati più tranquilli sul campo e diagnostiche più chiare durante il servizio.

I componenti con certificazioni di sicurezza riconosciute possono ridurre l'incertezza sulla conformità e migliorare solitamente la tracciabilità. Tuttavia, la certificazione non è un scorciatoia per la verifica del sistema perché la creepage, la distanza e le condizioni termiche sono proprietà del prodotto assemblato e delle scelte di layout.

Elementi di conformità e verifica che rimangono di proprietà del sistema:

• Creepage e distanza a livello della scheda

• Aumento termico nella vera custodia e condizione di flusso d'aria

• Spaziatura attorno a contaminanti e residui

• Controlli di produzione che preservano la pulizia e la spaziatura assunte

Supponi che lo shunt possa guastarsi aperto, deviare verso l'alto o sviluppare connessioni intermittenti. In un ciclo di controllo, uno shunt aperto può essere scambiato per assenza di corrente, il che può portare il sistema a richiedere più potenza e creare un comportamento di runaway.

Comportamenti di guasto degni di pianificazione:

• Shunt in circuito aperto o terminazione sollevata

• Deriva della resistenza graduale che deforma le letture di corrente

• Contatto intermittente sotto vibrazioni o espansione termica

• Danno ai fili di rilevamento o anomalie nell'input ADC

Schemi di rilevamento e mitigazione comunemente utilizzati:

• Verifiche di plausibilità che confrontano risposta comandata vs. risposta misurata

• Monitoraggio della saturazione ADC e controlli di sanità dell'intervallo

• Attivazione di guasti basata su timeout per letture instabili

• Comportamento di disattivazione definito quando il rilevamento diventa inaffidabile

I sistemi che passano a uno stato di disattivazione prevedibile sotto guasti di rilevamento sono generalmente più facili da convalidare e più facili da fidarsi rispetto ai sistemi che cercano di continuare a funzionare su feedback ambigui.

Fornisci punti di test o diagnostica integrata in modo che i guasti possano essere isolati senza rischiose indagini vicino a nodi ad alta corrente o alta tensione. I team di assistenza tendono a muoversi più velocemente quando il design offre un metodo chiaro per confermare se la catena di rilevamento è integra, e quella velocità spesso riduce i danni secondari da riparazioni ripetute di tentativi ed errori.

Disposizioni di design a favore del servizio:

• Punti di test accessibili per controlli di tensione e riferimento

• Ganci di auto-test integrati o letture di calibrazione dove fattibile

• Chiare fasi di isolamento che separano i guasti del sensore dai guasti del carico

• Documentazione che collega i nodi misurati ai valori attesi in condizioni di sicurezza

I fattori meccanici e di sicurezza sono il percorso pratico attraverso il quale accuratezza, stabilità e comportamento sicuro persistono nel tempo. I design di rilevamento della corrente più affidabili trattano il shunt come un elemento termico-meccanico prima e un resistore ideale dopo, quindi allineano simmetria di layout, disciplina di isolamento, controllo della contaminazione e logica fail-safe attorno a quel reale contesto operativo.

Esempi di Calcolo

Il rilevamento della corrente basato su shunt sembra pulito sulla carta, e le equazioni raramente causano problemi da sole. Ciò che tende a sorprendere le persone in seguito è quanto rapidamente un valore elettrico corretto possa apparire diverso una volta che l'aumento della temperatura, lo stress da montaggio, la resistenza del rame e il comportamento dei connettori entrano in gioco. Nel lavoro di design quotidiano, la scelta del shunt più soddisfacente è solitamente quella che rimane prevedibile attraverso calore, variazioni di assemblaggio e parasitiche di cablaggio producendo comunque un segnale che il front-end analogico può leggere senza drammi.

Assumi una corrente massima di 100 mA e una tensione di rilevamento target di 50 mV. Quel livello di tensione di solito sembra confortevole perché è sopra i comuni offset e livelli di rumore, quindi il sistema non è costretto a cercare una risoluzione.

Configurazione Elettrica e Calcolo:

• Resistenza: R = 0.05 / 0.1 = 0.5 Ω

• Dissipazione massima del shunt: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW sembra quasi troppo piccolo per preoccuparsi, eppure è difficile ignorare quanto spesso l'hardware reale si riscaldi più di quanto presumesse il primo foglio di calcolo. Scegliere un valore di potenza maggiore (ad esempio, 0.25 W) spesso appare conservativo in modo positivo: riduce l'aumento della temperatura, diminuisce la deriva della resistenza e fornisce margine quando il sistema non si comporta in modo ideale.

Scenari che allungano frequentemente l'assunzione di potenza benigno: involucri caldi, fonti di calore vicine, convezione ridotta, corrente di guasto prolungata a causa di problemi di firmware o carico.

A questo livello di corrente, l'auto-riscaldamento di solito non è il termine di errore dominante, e quella realtà può essere stranamente rassicurante: il shunt potrebbe essere a posto mentre il front-end fissa silenziosamente il tetto di accuratezza.

Un segnale massimo di 50 mV è generalmente facile da amplificare, ma la fiducia di design migliora quando l'offset e la deriva dell'ingresso dell'amplificatore rimangono ben al di sotto della gamma millivolt su temperatura. Aiuta anche quando il rumore riferito all'uscita dopo l'amplificazione non offusca i più piccoli passaggi che ti interessano. Una frustrazione comune nelle sessioni di revisione è vedere un shunt accuratamente selezionato abbinato a un amplificatore la cui deriva dell'offset su temperatura finisce per essere il più grande contributore nel budget di errore.

Anche a bassa corrente, errori di messa a terra possono creare errori che sono imbarazzantemente più grandi della caduta del shunt che si intendeva misurare. Un cablaggio stretto e accoppiato per le linee di rilevamento e una strategia di riferimento pulita aiutano ad evitare offset che appaiono solo quando altri sottosistemi cambiano stato.

Pratiche di layout tipiche che riducono letture misteriose: cablaggio di rilevamento Kelvin verso l'elemento shunt, cablaggio differenziale stretto, percorsi di ritorno controllati, separazione da anelli ad alta di/dt.

Assumi 50 A a piena scala e una tensione di rilevamento target di 75 mV. L'intento qui è familiare: mantenere le perdite di potenza ragionevoli mentre si fornisce comunque un segnale di rilevamento che si mantiene in un ambiente rumoroso.

Configurazione Elettrica e Calcolo:

• Resistenza: R = 0.075 / 50 = 0.0015 Ω

• Dissipazione massima del shunt: P = 50² × 0.0015 = 3.75 W

Un componente con un rating di 5 W può essere un filtro di partenza ragionevole, ma l'etichetta raramente racconta l'intera storia. Nelle costruzioni reali, l'aumento della temperatura dipende fortemente da come il shunt è montato e raffreddato, e quei dettagli possono dominare il risultato anche quando la matematica elettrica è impeccabile.

Influenze pratiche che spesso superano il numero di catalogo: area e spessore del rame, flusso d'aria, interfaccia di montaggio, prossimità a componenti caldi, accumulo di calore dell'involucro.

A 50 A, la tensione scende dai connettori e il rame può arrivare nello stesso ordine di grandezza di 75 mV, che è esattamente dove iniziano gli argomenti di misurazione. Se i cavi di rilevamento non vengono prelevati direttamente dall’elemento shunt (connessioni Kelvin), la misurazione includerà la resistenza dei cablaggi e dei contatti che possono variare con l'invecchiamento dei connettori, l'ossidazione e la temperatura. Questo è un motivo frequente per cui due unità che sembravano identiche al banco finiscono per non concordare dopo l'installazione.

L’auto-riscaldamento sposta la resistenza secondo il TCR dello shunt, e quel cambiamento si manifesta come errore di guadagno. Il design tende a sembrare più sotto controllo quando il comportamento termico è trattato come parte della funzione di trasferimento della misurazione, non come un pensiero secondario.

Elementi comunemente inclusi in un controllo termico/errore realistico: corrente continua al peggio, durata del guasto realistica, ambiente caldo, aumento della temperatura dell’involucro, resistenza alla diffusione del rame sul PCB, riscaldamento dei connettori.

I transitori ad alta corrente possono esporre induttanza e instabilità meccanica in modi che sono difficili da mediare nel firmware. Stili di elementi a bassa induttanza (spesso costruzioni in metallo) riducono gli artefatti di misurazione durante rapidi cambiamenti di corrente. Anche lo stress meccanico merita rispetto: la coppia di serraggio, la flessione del PCB e il ciclo termico possono spostare la resistenza di piccole quantità che diventano visibili a livello di milliohm.

Contributi meccanici/strutturali che gli ingegneri spesso finiscono per monitorare: variazione della coppia, accumulo di rondelle, creep nel tempo, mismatch di espansione termica, vibrazione.

Assumere un sistema a batteria con 10 A a scala massima e una tensione di rilevamento target di 100 mV. I calcoli sono semplici, ma il comportamento sul campo spesso non lo è, specialmente quando la carica e la scarica avvengono in compartimenti caldi.

Configurazione elettrica e calcolo:

• Resistenza: R = 0.1 / 10 = 0.01 Ω

• Dissipazione dello shunt a piena scala: P = 10² × 0.01 = 1 W

Un componente da 2 W (o superiore) riduce comunemente l’aumento di temperatura e migliora la stabilità, il che si allinea con ciò che molti team apprendono dopo il primo giro di dati sul campo: il drift tende a manifestarsi quando l'auto-riscaldamento e la temperatura dell'involucro si accumulano insieme. I risultati del banco a temperatura ambiente possono essere genuinamente eccellenti e comunque non riuscire a prevedere il comportamento a temperature ambienti elevate.

Condizioni che rivelano frequentemente il drift: carica/dispersione sostenuta, involucri in cottura calda, flusso d'aria limitato, convertitori di potenza adiacenti che riscaldano la scheda.

Una tensione di rilevamento più alta migliora il rapporto segnale-rumore e facilita le esigenze dell'amplificatore, ma aumenta la perdita di potenza e il riscaldamento locale. Una tensione di rilevamento più bassa riduce la dissipazione, ma spinge un maggiore carico sul offset dell'amplificatore, sul rumore e sull'esecuzione del layout. Molti design robusti tendono a favorire una tensione di rilevamento moderata e poi a dedicare un reale sforzo alla gestione termica, perché il comportamento a lungo termine è spesso più prevedibile rispetto alla ricerca della minima perdita.

Assi di compromesso solitamente valutati insieme: margine SNR, scostamento dell'amplificatore/margine di drift, dissipazione consentita, aumento della temperatura, vincoli di confezionamento meccanico.

La selezione dello shunt tende ad andare liscia quando gli obiettivi elettrici e le realtà fisiche sono trattati come un problema accoppiato. La seguente sequenza è abbastanza semplice da ripetere, ma sufficientemente dettagliata per catturare i problemi che comunemente emergono in ritardo.

Calcolare prima gli obiettivi elettrici:

• Calcolare la resistenza dello shunt dalla tensione di rilevamento desiderata: R = Vsense / IFS

• Calcolare la dissipazione usando la corrente al peggio: P = IMAX² × R

Quando si definisce IMAX, è utile includere transitori e casi di guasto che possono durare più a lungo di quanto l'intuizione iniziale suggerisca.

I componenti con basso TCR, bassa induttanza e comportamento di drift ben descritto portano tipicamente a cicli di debug più tranquilli. Una costruzione che supporta il rilevamento Kelvin, terminazioni stabili e montaggio ripetibile di solito paga in coerenza da unità a unità.

Caratteristiche dei componenti spesso raggruppate durante la selezione: TCR, specifica di drift a lungo termine, note sul trattamento degli impulsi, induttanza, stile dei terminali, modello di terra raccomandato, capacità Kelvin.

Misurare o modellare l'aumento della temperatura dello shunt nell'assemblaggio reale in ambiente caldo, utilizzando il metodo di montaggio previsto e la geometria del rame. Questo passaggio tende a far emergere i fattori che gli ingegneri vorrebbero che fossero più piccoli: assunzioni sul flusso d'aria, accumulo di calore, riscaldamento dei connettori e resistenza alla diffusione del rame.

Un punto di vista progettuale costante è che il rilevamento dello shunt è una misura elettrica che vive all'interno di un sistema termico e meccanico. I progetti che riconoscono quel accoppiamento di solito forniscono letture che rimangono coerenti tra le unità, attraverso la temperatura e nel tempo.

Conclusione

La misurazione della corrente accurata richiede più della scelta di un resistore che soddisfi un semplice calcolo. Il valore del shunt, la dissipazione di potenza, l'aumento di temperatura, la tolleranza, il TCR, le prestazioni dell'amplificatore, il comportamento dell'ADC e il layout del PCB contribuiscono tutti al risultato finale. Bilanciando la forza del segnale, l'efficienza, i limiti termici e le fonti di errore, i progettisti possono costruire sistemi di rilevamento della corrente che rimangono stabili, accurati e affidabili in condizioni operative reali.

Domande Frequenti [FAQ]

1. Perché la selezione di una tensione di shunt estremamente bassa crea spesso più sfide di misurazione del previsto?

Una tensione di shunt molto bassa riduce le perdite di potenza e migliora l'efficienza, ma rende anche la misurazione più vulnerabile all'offset dell'amplificatore, alla deriva termica, al rumore di quantizzazione dell'ADC, alle tensioni termoelettrostatiche e alle interferenze da commutazione. Man mano che il segnale diventa più debole, queste fonti di errore consumano una percentuale maggiore dell'intervallo di misurazione. Ciò che appare efficiente sulla carta può eventualmente richiedere una calibrazione, un filtraggio e un'ottimizzazione del layout aggiuntivi per mantenere letture di corrente stabili attraverso temperature e condizioni operative.

2. Perché la selezione del resistore shunt è fondamentalmente un compromesso tra efficienza e fiducia nella misurazione?

L'aumento della resistenza del shunt produce una tensione di rilevamento maggiore, il che migliora il rapporto segnale-rumore e riduce la pressione sull'amplificatore e sull'ADC. Tuttavia, aumenta anche la dissipazione di potenza, l'aumento di temperatura e la caduta di tensione vista dal carico. Ridurre la resistenza del shunt migliora l'efficienza e minimizza il riscaldamento, ma pone requisiti più severi sull'accuratezza analoga, sulla qualità del layout del PCB e sul filtraggio digitale. I progetti di successo bilanciano tipicamente entrambi gli obiettivi piuttosto che ottimizzare esclusivamente per uno.

3. Perché un circuito di rilevamento della corrente può apparire accurato a temperatura ambiente ma deviare significativamente dopo il riscaldamento?

L'auto-riscaldamento cambia la resistenza del shunt secondo il suo coefficiente di temperatura della resistenza (TCR). Man mano che la corrente scorre continuamente, il shunt e il rame circostante si riscaldano gradualmente, causando uno spostamento del valore misurato anche se la corrente reale rimane invariata. Ulteriori calore da componenti vicini, l'aumento della temperatura dell'involucro e le variazioni del flusso d'aria possono amplificare ulteriormente questo effetto. Il comportamento termico diventa spesso un contributore importante all'accuratezza della misurazione a lungo termine.

4. Perché il rilevamento Kelvin è considerato essenziale per misurazioni di shunt a bassa resistenza?

Quando i valori di shunt scendono nella gamma dei milliohm, la resistenza delle tracce PCB, dei via, dei giunti di saldatura e dei connettori può diventare comparabile con il shunt stesso. Il rilevamento Kelvin separa il percorso di conduzione della corrente dal percorso di rilevamento della tensione, garantendo che venga misurata solo la tensione attraverso l'elemento resistivo. Senza collegamenti Kelvin, la resistenza parassita può introdurre errori dipendenti dalla corrente che variano tra le assemblaggi e peggiorano nel tempo a causa dell'invecchiamento del connettore o dello stress meccanico.

5. Perché i calcoli delle perdite di potenza dovrebbero basarsi sulla corrente RMS invece che sulla corrente di picco in molte applicazioni?

I valori di corrente di picco possono apparire allarmanti durante eventi di commutazione o transitori di avvio, ma il riscaldamento a lungo termine è determinato principalmente dalla corrente RMS. La corrente RMS riflette l'energia media fornita al resistore nel tempo e quindi influisce direttamente sull'aumento di temperatura. I progetti che si concentrano solo sulla corrente di picco possono sottovalutare lo stress termico quando i carichi ad alto ciclo di lavoro creano condizioni di riscaldamento quasi continuo.
