Come controllare il transistor 2073 utilizzando un multimetro digitale a casa

Il transistor 2073 può influenzare l'intero circuito quando diventa difettoso o quando i suoi pin sono collegati in modo errato. Testarlo prima aiuta a sapere se il transistor è ancora sano o già danneggiato prima di installarlo o sostituire altre parti. Controllare il transistor con un multimetro digitale può anche prevenire riparazioni inutili e proteggere altri componenti collegati al circuito. In questa guida imparerai come controllare un transistor 2073 passo dopo passo utilizzando un multimetro digitale, inclusa la corretta configurazione, identificazione dei pin, controllo dei difetti e suggerimenti per la sicurezza.

Catalogo

Strumenti necessari per il test

Prima di controllare un transistor 2073, hai bisogno di alcuni strumenti di base per rendere il test più sicuro e preciso. Questi strumenti ti aiutano a identificare i pin del transistor, controllare le giunzioni interne e evitare letture errate durante il test.

Multimetro Digitale

Un multimetro digitale è lo strumento principale utilizzato per testare un transistor 2073 a casa. Ti consente di controllare resistenza, continuità e caduta di tensione del diodo tra i pin del transistor. Per il test del pinout, la modalità diodo è l'impostazione più utile perché ti aiuta a trovare la Base, il Collettore e l'Emettitore controllando come conducono le giunzioni interne.

Scegli un multimetro con modalità diodo, modalità resistenza, display chiaro e punte solide. Punte pulite e stabili sono importanti perché un contatto scarso può dare letture instabili. Alcuni multimetri hanno anche una presa di test per transistor, ma punte normali sono ancora sufficienti se conosci i corretti passaggi di test.

Datasheet o Riferimento Pinout

Un datasheet o un riferimento pinout affidabile aiuta a confermare il corretto ordine dei pin del transistor 2073. Anche se il multimetro può aiutare a identificare i pin, il datasheet fornisce un riferimento più chiaro, specialmente perché alcune versioni del transistor possono avere layout diversi a seconda del produttore.

Utilizzare il datasheet insieme al tuo multimetro rende il test più affidabile. Dopo aver misurato la caduta di tensione tra i pin, confronta i tuoi risultati con il pinout di riferimento prima di installare il transistor in un circuito. Questo aiuta a prevenire errori di cablaggio, surriscaldamento e guasti del circuito.

Precauzioni Anti-Statiche e di Sicurezza

Prima di testare il transistor, spegni sempre l'alimentazione e scollega il circuito dall'alimentazione. Se il transistor è ancora collegato a una scheda, scarica prima i condensatori vicini perché la tensione accumulata può danneggiare il componente o il multimetro.

Dovresti anche evitare di toccare troppo i pin del transistor, soprattutto se stai lavorando con parti elettroniche sensibili. L'elettricità statica, i pin sporchi o cortocircuiti accidentali possono influenzare il risultato del test o danneggiare componenti vicini. Mantenere l'area di lavoro pulita e utilizzare punte isolate aiuta a rendere il processo di test più sicuro.

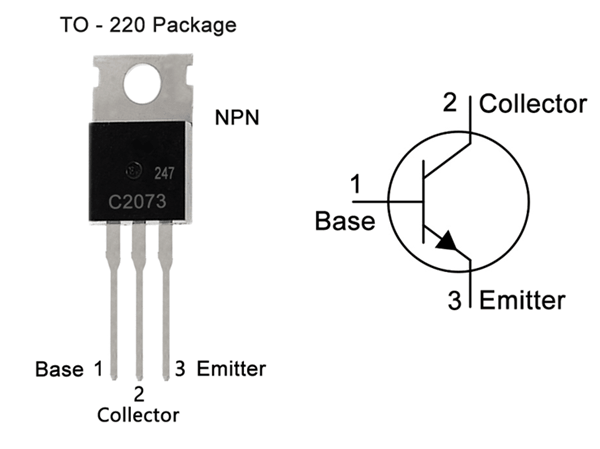

Comprendere il pinout del transistor 2073

Il transistor 2073 ha normalmente tre terminali:

• Base (B)

• Collettore (C)

• Emettitore (E)

Questi pin devono essere collegati correttamente nel circuito. Collegamenti errati dei pin possono causare surriscaldamento, amplificazione debole, nessuna operazione di commutazione o guasto del transistor.

In molte versioni del pacchetto TO-220, la disposizione dei pin è spesso vista dal lato frontale del transistor con il testo stampato rivolto verso di te. Tuttavia, alcuni produttori potrebbero utilizzare layout dei pin diversi, quindi la verifica è importante prima dell'installazione.

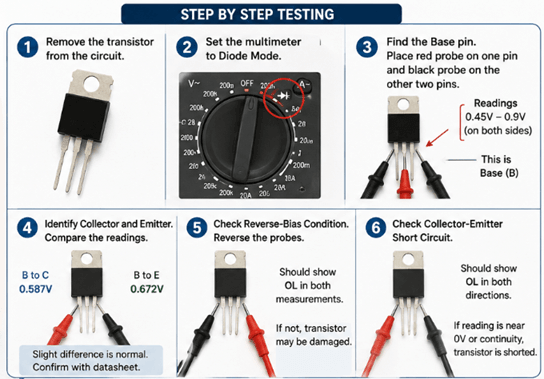

Come controllare il transistor 2073 utilizzando un multimetro digitale

Rimuovere il transistor dal circuito

Per un test accurato, rimuovi prima il transistor 2073 dalla scheda del circuito. Se lo testi mentre è ancora collegato, resistori, condensatori, diodi o bobine vicine potrebbero influenzare la lettura. Questo può far sembrare un buon transistor difettoso o far sembrare normale un transistor danneggiato.

Usa il saldatore con attenzione ed evita di applicare troppo calore ai pin del transistor. Dopo aver rimosso il transistor, pulisci i terminali in modo che le sonde del multimetro possano toccare correttamente i pin metallici. Una connessione di sonda scadente può anche causare letture instabili o errate.

Imposta il multimetro su modalità diodo

Ruota il selettore del multimetro su modalità diodo. Questa impostazione è solitamente contrassegnata con un simbolo di diodo. La modalità diodo è migliore della modalità resistenza perché controlla direttamente la caduta di tensione diretta delle giunzioni a semiconduttore.

Un transistor in silicio sano di solito mostra una caduta di tensione diretta di circa 0,45V a 0,9V quando la giunzione è polarizzata in modo diretto. Il valore esatto può variare a seconda delle condizioni del transistor, della temperatura e del modello del multimetro.

Prima di testare, puoi toccare insieme le due sonde per verificare se il multimetro risponde correttamente. Questo aiuta a confermare che le sonde e il misuratore funzionano prima di testare il transistor.

Trova il pin della Base

Inizia posizionando la sonda rossa su un pin del transistor. Quindi tocca la sonda nera agli altri due pin uno alla volta. Se entrambe le letture mostrano circa 0,45V a 0,9V, il pin collegato alla sonda rossa è probabilmente il pin della Base di un transistor NPN.

Se non ottieni due letture di tensione diretta, sposta la sonda rossa su un altro pin e ripeti il processo. Continua fino a quando un pin fornisce letture di diodo corrette rispetto agli altri due pin.

Per un transistor NPN, la Base di solito conduce quando la sonda rossa è sulla Base e la sonda nera tocca il Collettore e l'Emettitore. Se tutte le letture mostrano OL, il transistor potrebbe essere aperto o potresti non stai testando la corretta combinazione di pin. Se tutte le letture sono molto basse, il transistor potrebbe essere in corto.

Identificare il Collettore e l'Emettitore

Dopo aver trovato la Base, gli altri due pin sono il Collettore e l'Emettitore. Questi due pin sono più difficili da identificare utilizzando solo un multimetro di base perché le loro letture possono essere simili.

Un metodo pratico è confrontare le cadute di tensione Base-Emettitore e Base-Collettore. In molti transistor NPN, la lettura Base-Emettitore può essere leggermente diversa dalla lettura Base-Collettore. Tuttavia, questa differenza non è sempre grande, quindi è comunque meglio confermare con un datasheet o un diagramma di pinout affidabile.

Identificare correttamente il Collettore e l'Emettitore è importante. Se questi pin vengono invertiti in un circuito, il transistor potrebbe comunque condurre debolmente, ma non funzionerà correttamente. Potrebbe surriscaldarsi, perdere guadagno, commutare male o causare il guasto del circuito.

Verifica la condizione di polarizzazione inversa

Dopo aver controllato le letture in avanti, inverte la direzione delle sonde. Posiziona la sonda nera sulla Base e tocca la sonda rossa al Collettore e all'Emettitore uno alla volta.

Un transistor NPN sano dovrebbe normalmente mostrare OL o nessuna conduzione in questa direzione. Ciò significa che le giunzioni interne stanno bloccando correttamente la corrente quando sono polarizzate inversamente.

Se il transistor mostra letture basse sia in avanti che in inverso, potrebbe avere perdite interne o danni alla giunzione. Questo può accadere dopo surriscaldamento, picchi di tensione o collegamento errato del circuito.

Controlla il cortocircuito tra Collettore ed Emettitore

Il test finale consiste nel controllare tra il Collettore e l'Emettitore. Posiziona le sonde tra il Collettore e l'Emettitore in una direzione, quindi inverte le sonde e testare nuovamente.

Un buon transistor di solito mostra OL tra il Collettore e l'Emettitore quando non viene applicata corrente alla Base. Se il multimetro mostra quasi 0V, resistenza molto bassa o un segnale di continuità in entrambe le direzioni, il transistor è probabilmente in corto.

Un corto circuito Collettore-Emettitore è un guasto comune nei trasduttori di potenza. Può causare fusibili bruciati, surriscaldamento, spegnimento dell'alimentazione, nessuna uscita o flusso di corrente continuo nel circuito. Se è presente questo corto, il transistor deve essere sostituito.

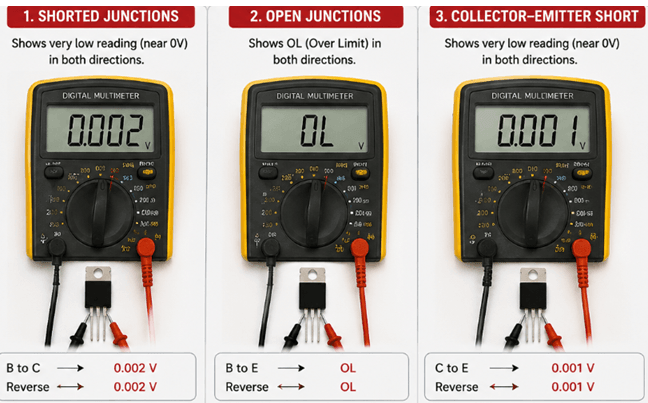

Segni di un transistor 2073 difettoso

I sintomi comuni di un transistor 2073 danneggiato includono:

• Cortocircuito tra Collettore ed Emettitore

• Nessuna caduta di tensione in modalità diodo

• Conduzione in entrambe le direzioni

• Surriscaldamento durante il funzionamento

• Segni di bruciature o involucro crepato

• Uscita del circuito debole o distorta

Se questi sintomi compaiono durante il test, potrebbe essere necessario sostituire il transistor.

Errori Comuni Durante il Test

Testare mentre è connesso al circuito

Testare il transistor 2073 mentre è ancora connesso al circuito può dare risultati falsi. I resistori, condensatori, diodi, bobine o altri transistor vicini possono influenzare la lettura del multimetro. Per test più accurati, rimuovi prima il transistor dalla scheda prima di controllare i suoi pin e giunzioni.

Utilizzare la modalità di continuità invece della modalità diodo

La modalità di continuità non è la migliore impostazione per controllare le giunzioni del transistor perché ti dice solo se c'è connessione. La modalità diodo è migliore perché mostra la caduta di tensione diretta tra la Base, il Collettore e l'Emettitore. Questo rende più facile identificare letture normali, giunzioni aperte, perdite o cortocircuiti.

Posizionamento Errato delle Sonde

Un posizionamento errato delle sonde può rendere il test confuso e può portare a un'errata identificazione dei pin. Per un transistor NPN 2073, la sonda rossa è solitamente posizionata sulla Base mentre la sonda nera controlla il Collettore e l'Emettitore. Se le sonde vengono invertite troppo presto, il multimetro può mostrare OL e farti pensare che il transistor sia difettoso.

Ignorare il Datasheet

Alcuni transistor 2073 possono avere disposizioni di pin diverse a seconda del produttore o della versione del pacchetto. Affidarsi solo alla memoria può portare a un cablaggio errato, surriscaldamento, uscita debole o guasto del circuito. Confronta sempre i risultati del tuo multimetro con un datasheet affidabile o un riferimento sul pinout prima di reinstallare il transistor.

Consigli di Sicurezza Prima del Test

• Disconnetti l'alimentazione prima di rimuovere il transistor

• Evita di toccare i pin inutilmente

• Usa un multimetro funzionante correttamente

• Mantieni le sonde stabili durante la misurazione

• Evita le scariche elettrostatiche vicino a componenti sensibili

• Controlla due volte il pinout prima di reinstallare il transistor

Conclusione

Controllare un transistor 2073 con un multimetro digitale è un modo semplice per sapere se è ancora buono o già danneggiato. Utilizzando la modalità diodo, puoi identificare la Base, il Collettore e l'Emettitore, quindi controllare giunzioni aperte, perdite inverse o cortocircuiti tra Collettore e Emettitore. Confronta sempre le tue letture con un datasheet affidabile o un riferimento sul pinout prima di reinstallare il transistor.

Domande Frequenti [FAQ]

1. Perché la modalità diodo è il metodo preferito per controllare un transistor 2073 invece della modalità di continuità?

La modalità diodo è preferita perché misura la caduta di tensione diretta attraverso le giunzioni PN del transistor. Questo fornisce un'indicazione più accurata su se le giunzioni Base-Collettore e Base-Emettitore siano sane, aperte o in cortocircuito rispetto al semplice test di continuità.

2. Perché testare un transistor 2073 mentre è ancora connesso al circuito può produrre letture false?

I componenti vicini come resistori, condensatori e diodi possono creare percorsi di corrente alternativi che influenzano la lettura del multimetro. Questo può far apparire un transistor danneggiato come buono o far sembrare difettoso un transistor sano durante il test.

3. In che modo un multimetro digitale aiuta a identificare il pin della Base di un transistor 2073?

Quando si testa un transistor NPN in modalità diodo, la Base di solito mostra letture di tensione diretta sia verso il Collettore che l'Emettitore quando la sonda rossa è connessa alla Base. Letture attorno a 0.45V fino a 0.9V normalmente indicano giunzioni sane.

4. Perché è importante identificare i pin corretti del Collettore e dell'Emettitore nei circuiti dei transistor di potenza?

Invertire il Collettore e l'Emettitore può ridurre il guadagno del transistor, indebolire le prestazioni di commutazione, causare surriscaldamento e portare a un'operazione instabile del circuito. In applicazioni ad alta potenza, una connessione errata del pin può anche danneggiare i componenti vicini.

5. Cosa significa normalmente una lettura OL durante il test di un transistor 2073?

Una lettura OL normalmente significa che non c'è conduzione attraverso la giunzione. Questo è previsto durante il test in polarizzazione inversa, ma se OL appare in tutte le direzioni, il transistor potrebbe avere una giunzione interna aperta e potrebbe già essere danneggiato.

6. Perché un cortocircuito Collettore-Emettitore è considerato uno dei guasti più gravi del transistor?

Un cortocircuito Collettore-Emettitore consente alla corrente di fluire continuamente senza un adeguato controllo della Base. Questo può causare fusibili saltati, surriscaldamento, spegnimento dell'alimentazione, assenza di segnale di uscita e gravi danni al circuito.

7. In che modo il surriscaldamento può influire sulla struttura interna di un transistor 2073?

Il calore eccessivo può danneggiare le giunzioni dei semiconduttori all'interno del transistor, portando a correnti di dispersione, cortocircuiti, funzionamento instabile o guasto completo del transistor. Possono anche apparire segni fisici come marchi di bruciatura o pacchetti incrinati.
