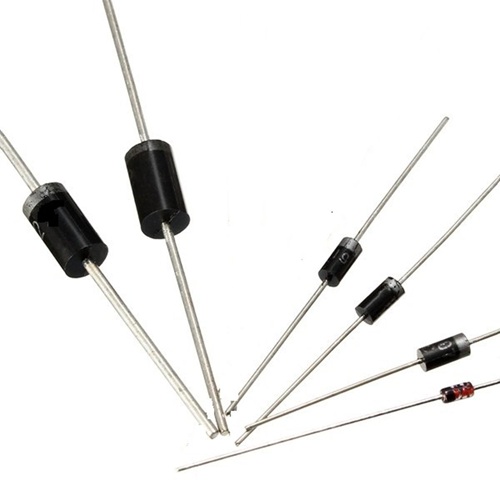

Esplorare i diodi: Struttura, Caratteristiche, Applicazioni

I diodi sono dispositivi a semiconduttore costruiti attorno a una giunzione PN che consente al corrente di fluire principalmente in una direzione. Il loro comportamento dipende dalla scelta dei materiali, doping, polarizzazione, struttura della giunzione, tipo di pacchetto e condizioni operative. Questo articolo spiega la struttura del diodo, il comportamento della giunzione, i fattori di selezione, i metodi di prova e le applicazioni pratiche come rettificazione, rilevamento, regolazione della tensione, bloccaggio, LED, diodi Schottky, diodi Zener e dispositivi a larga banda.

Catalogo

Struttura del Diode e Comportamento della Giunzione

Un diodo può essere visto come una giunzione PN deliberatamente progettata che, in condizioni operative tipiche, tende a consentire il flusso di corrente in una direzione mentre lo ostacola nell'altra.

Quel comportamento direzionale non deriva da un gate meccanico; emerge da come i portatori si distribuiscono e da come i campi elettrici si stabiliscono in uno stato di equilibrio all'interno del semiconduttore.

Nella pratica quotidiana del circuito, spesso sembra più intuitivo trattare il diodo come una barriera energetica elettrostatica la cui altezza può essere spostata da una tensione applicata, perché questa inquadratura di solito si allinea con ciò che le misurazioni sul banco finiscono per mostrare.

Materiali e Doping

Una giunzione PN inizia con un substrato semiconduttore; il silicio è comune per dispositivi di uso generale, mentre altri materiali vengono scelti quando gli obiettivi di prestazione spingono in direzioni diverse (velocità, perdita, intervallo di temperatura, comportamento ottico).

Il doping è il modo in cui viene stabilita la popolazione di portatori dominante, e stabilisce anche le aspettative su come la giunzione risponderà una volta applicata la polarizzazione.

Dettagli della regione di tipo P:

• I dopanti accettori creano un'alta concentrazione di lacune come portatori maggioritari, con elettroni presenti come portatori minoritari.

Dettagli della regione di tipo N:

• I dopanti donatori creano un'alta concentrazione di elettroni come portatori maggioritari, con lacune presenti come portatori minoritari.

Nella pratica, la concentrazione di doping e la geometria della giunzione agiscono come manopole di messa a punto che modellano il comportamento della caduta in avanti, le tendenze di fuga inversa, l'immagazzinamento di carica, la capacità, la velocità di commutazione e le caratteristiche di rottura.

Il lavoro di progettazione ha un modo di rendere questo personale: due parti possono condividere lo stesso simbolo schematica eppure comportarsi in modo notevolmente diverso, e la differenza spesso risale a un profilo di doping che sta "silenziosamente" facendo la maggior parte dell'ingegneria reale.

Formazione della giunzione

Una volta che le regioni di tipo p e n si toccano, i portatori iniziano a muoversi attraverso l'interfaccia perché i gradienti di concentrazione non sono bilanciati.

Diffusione e ricombinazione dei portatori attraverso l'interfaccia:

• Gli elettroni si diffondono dal lato n verso il lato p e si ricombinano con le lacune.

• Le lacune si diffondono dal lato p verso il lato n e si ricombinano con gli elettroni.

Quella ricombinazione lascia dietro di sé atomi di dopanti ionizzati vicino al confine. Questi ioni non si muovono liberamente, quindi la loro carica rimane come uno sfondo fisso.

Cariche ionizzate fisse lasciate vicino all'interfaccia:

• Sul lato n rimangono ioni donatori caricati positivamente.

• Sul lato p rimangono ioni accettori caricati negativamente.

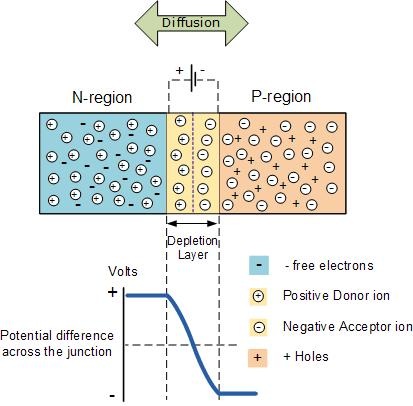

Quali forme ha la regione di depletion (chiamata anche regione di spazio di carica), un'area con relativamente pochi trasportatori mobili.

Questa regione stabilisce un campo elettrico interno e un potenziale integrato che contrasta ulteriormente la diffusione.

Una frustrazione ricorrente, e anche un utile indizio, durante il debug in laboratorio è che i comportamenti che sembrano "inaspettati" dall'esterno (capacitance dipendente dal bias, effetti di immagazzinamento di carica, recupero lento) spesso hanno senso una volta che la regione di depletion viene trattata come un oggetto elettrico dinamico piuttosto che come un confine statico.

Polarizzazione della Giunzione

La polarizzazione non fa semplicemente scattare un diodo tra due stati puliti; rimodella la regione di depletion e cambia il modo in cui i trasportatori vengono iniettati, aspirati, immagazzinati e ricombinati.

La polarizzazione diretta colloca l'anodo a un potenziale elettrico più alto rispetto al catodo. La barriera della giunzione si abbassa efficacemente e la regione di depletion diventa più stretta.

Man mano che la barriera si riduce, i trasportatori di maggioranza vengono iniettati attraverso la giunzione e diventano trasportatori di minoranza dall'altra parte.

Direzioni di iniezione dei trasportatori di maggioranza in polarizzazione diretta:

• Gli elettroni si muovono da n a p (comportandosi poi come trasportatori di minoranza nella regione p).

• Le lacune si muovono da p a n (comportandosi poi come trasportatori di minoranza nella regione n).

Man mano che l'iniezione cresce, la corrente del diodo aumenta rapidamente con la tensione.

Durante il troubleshooting, questa ripidità tende a provocare reazioni forti: un "piccolo" spostamento della tensione diretta può indurre un cambiamento di corrente sorprendentemente grande, motivo per cui un circuito che sembra solo leggermente polarizzato in avanti può finire per funzionare a una temperatura più alta del previsto una volta che tolleranze e deriva termica si accumulano.

La polarizzazione inversa colloca il catodo a un potenziale elettrico più alto rispetto all'anodo. La regione di depletion si allarga, la barriera effettiva aumenta e i trasportatori di maggioranza vengono allontanati dall'interfaccia.

Un diodo ideale mostrerebbe corrente zero, ma i componenti reali mostrano una corrente di perdita inversa causata da trasportatori di minoranza e generazione di trasportatori all'interno della regione di depletion.

La corrente di perdita può apparire molto piccola a temperatura ambiente, ma spesso aumenta significativamente a temperature più elevate. Nei circuiti ad alta impedenza e in ambienti caldi, la perdita diventa quindi un parametro importante che deve essere considerato con attenzione.

A tensione inversa sufficientemente alta, si verifica il breakdown e la corrente inversa aumenta bruscamente. Il meccanismo sottostante dipende dalla struttura e dal doping, con comportamento Zener e diavalanga come categorie comuni.

Il breakdown non è intrinsecamente catastrofico: alcuni diodi sono costruiti per operare lì, e anche i diodi "ordinari" possono sopravvivere se il circuito circostante limita la corrente in modo controllato.

Molti fallimenti in laboratorio che sembrano "il diodo è morto casualmente durante il breakdown" si rivelano più prevedibili a una seconda occhiata, spesso legati a resistenza in serie mancante, un percorso di potenza ottimista, o limitazione della corrente che esisteva sulla carta ma non nell'assemblaggio reale.

Terminali, Polarità e Convenzioni della Corrente

Il terminale sul lato p è chiamato anodo, e il terminale sul lato n è chiamato catodo.

La corrente convenzionale è definita per fluire dall'anodo al catodo durante la conduzione diretta, corrispondendo alle convenzioni utilizzate negli schemi, nelle schede informative e nelle configurazioni di misurazione tipiche.

Quando si diagnostica un circuito, mantenere disciplina riguardo l'orientamento anodo/catodo aiuta a evitare una classica sorgente di confusione: confondere la direzione del flusso degli elettroni con la direzione della corrente convenzionale e quindi interpretare erroneamente le cadute di tensione attese.

Simboli, Designatori di Riferimento e Marcature Fisiche

Negli schemi, il simbolo del diodo indica la direzione preferita del flusso di corrente convenzionale.

I designatori di riferimento comuni includono:

• D

• VD

Sui pacchetti fisici, il catodo è spesso indicato con una banda o striscia.

Nella prototipazione e nella revisione, è una abitudine calmante confermare che la marcatura corrisponde all'orientamento della footprint prima di applicare alimentazione; questo rapido controllo può prevenire ore di ricerca di un fallimento "misterioso" che si rivela essere una semplice discordanza di orientamento, specialmente quando diversi pacchetti di diodi condividono contorni simili.

Un diodo è frequentemente descritto come un elemento unidirezionale, ma una descrizione più fedele è una giunzione controllata da campo la cui regione di depletion e dinamica dei trasportatori evolvono continuamente con il bias, la temperatura e il tempo.

Le decisioni progettuali tendono a risultare più chiare quando il diodo è analizzato in termini di larghezza di depletion, livelli di iniezione, immagazzinamento di carica e meccanismi di breakdown piuttosto che come un'astrazione puramente binaria conduttiva vs. bloccante.

Questa mentalità diventa particolarmente persuasiva negli utilizzi ad alta velocità, stress ad alta tensione e funzionamento a alta temperatura, dove lo stato interno della giunzione può silenziosamente dominare ciò che il resto del circuito sperimenta.

Identificazione dei diodi e materiali semiconduttori moderni

I diodi hanno più senso se trattati come un piccolo sistema anziché un singolo simbolo in uno schema. La giunzione stabilisce la curva I–V di base, ma il pacchetto e il layout circostante spesso decidono se quel comportamento sopravvive al contatto con assemblaggi reali. Nei progetti di commutazione e alimentazione, le prestazioni sono frequentemente influenzate, a volte scomode, dai limiti termici, dall'induttanza parassita e dalla capacità parassita. Un processo di selezione che tende a mantenersi è quello di mappare le esigenze elettriche ai vincoli fisici e solo allora restringere la scelta in base alla piattaforma del materiale.

• Requisiti elettrici: tensione inversa, corrente media/picco, frequenza di commutazione, perdita ammessa

• Realtà meccanica: stile del pacchetto, metodo di montaggio, percorso di raffreddamento, rame della scheda e flusso d'aria

• Sistema materiale: Si, Ge, SiC, GaN

Riconoscimento del pacchetto

I pacchetti piccoli si comportano bene fino a quando non smettono, solitamente quando la temperatura ambiente sale o le assunzioni sul flusso d'aria diventano ottimistiche. I corpi di vetro assiale e di plastica piccoli sono comuni nel lavoro a bassa potenza e segnale perché sono facili da posizionare ed economici, ma il loro calore esce principalmente attraverso i terminali e nelle tracce PCB. Questo approccio sembra semplice a corrente modesta, poi si trasforma gradualmente in un vincolo quando il ciclo di lavoro aumenta, il rame è sottile o la scheda si trova vicino ad altri componenti caldi.

I pacchetti di montaggio superficiale accorciano i terminali e riducono l'area di loop, il che tipicamente migliora il comportamento di commutazione ad alta velocità. Anche la storia termica cambia: il calore che si diffonde nel rame rende la PCB parte della soluzione di raffreddamento, il che può essere rassicurante quando il layout è generoso e un po' ansioso quando il design è vincolato nello spazio. In altre parole, l'SMD sposta spesso il controllo termico dal componente alla scheda, e questo può essere un scambio gradito o un mal di testa inaspettato a seconda della configurazione e del budget di rame.

I formati a perno, a bullone e a modulo si presentano quando la gestione della corrente si trasforma in un esercizio di rimozione del calore. Questi pacchetti forniscono un'interfaccia termica più ripetibile a un telaio o una piastra fredda, e ricompensano meccaniche disciplinate. Non è insolito vedere un grande diodo sulla carta scaldarsi più del previsto perché la superficie di montaggio non è abbastanza piatta, la coppia varia tra le costruzioni o il materiale per interfaccia termica è applicato in modo incoerente. Quei dettagli raramente compaiono nelle discussioni incentrate sugli schemi, ma decidono frequentemente il comportamento in campo e la deriva a lungo termine.

Raggruppamenti di pacchetti comuni utilizzati nella pratica:

• Vetro assiale

• Plastica piccola (a foro passante)

• SMD (varie senza terminali/con terminali)

• Perna/a bullone, moduli di potenza

Una volta che di/dt e dv/dt aumentano, l'induttanza del pacchetto e la capacità di giunzione smettono di essere dettagli di sottofondo e iniziano a mostrarsi come overshoot, oscillazioni e perdite di commutazione extra. I componenti SMD spesso riducono l'induttanza del terminale, il che può calmare le forme d'onda, ma comportano anche compromessi come una maggiore distanza di isolamento a tensioni più elevate e una maggiore dipendenza dal design termico della PCB.

Nei convertitori veloci, il diodo che "vince" è spesso quello con la minore perdita combinata nel layout assemblato, non quello che appare migliore quando si confronta solo la caduta in avanti a un singolo punto di corrente. Questa consapevolezza può essere leggermente frustrante durante la selezione dei componenti, ma tende a produrre un comportamento EMI più calmo e meno sorprese nelle fasi finali.

Scelta del materiale

Diversi materiali semiconduttori cambiano il modo in cui un diodo gestisce tensione, corrente, velocità di commutazione, temperatura e perdita di potenza. La funzione di base del diodo può sembrare simile tra i materiali, ma il comportamento elettrico può cambiare significativamente una volta che la frequenza operativa, lo stress termico o la densità di potenza aumentano. Il germanio, il silicio, il GaN e il SiC portano ciascuno diversi punti di forza e limitazioni, motivo per cui la selezione del materiale diventa spesso un equilibrio tra efficienza, prestazioni termiche, comportamento di commutazione, affidabilità e complessità del sistema. Il confronto sottostante evidenzia l'intervallo di tensione in avanti tipico e le caratteristiche pratiche comunemente associate a ciascuna piattaforma materiale.

Materiale	Tensione Iniziale Tipica	Caratteristiche Chiave
Germanio (Ge)	~0.3V	Bassa caduta di tensione diretta, ma maggiore corrente di dispersione. Utilizzato in applicazioni di segnale specifiche.
Silicio (Si)	~0.7V	Il materiale più comune ed economico per diodi e transistor di uso generale.
Nitruro di Gallio (GaN)	~1.0V - 3.0V+	Eccellente per applicazioni ad alta frequenza (ad es., caricabatterie rapidi, amplificatori RF). Alta efficienza.
Carburo di Silicio (SiC)	~2.5V - 3.5V+	Ideale per applicazioni ad alta potenza, alta tensione e alta temperatura (ad es., veicoli elettrici, inverter solari).

• Germanio

I diodi al germanio mostrano spesso una caduta in avanti inferiore (circa 0,3 V a corrente modesta), il che può risultare soddisfacente nel lavoro con segnali piccoli vicino alla soglia di conduzione. Il compromesso è un'alta corrente di perdita e una maggiore sensibilità alla temperatura. In nodi ad alta impedenza o in ambienti caldi, quella perdita può influenzare silenziosamente le misurazioni, distorcere le soglie o introdurre offset che è difficile "vedere" fino ai test avanzati.

Questo è uno dei motivi per cui i dispositivi al germanio rimangono limitati ad applicazioni di nicchia. Possono risolvere problemi analogici specifici in modo efficace, ma la deriva termica, la stabilità di polarizzazione e il comportamento delle perdite devono essere controllati con attenzione.

• Silicio

Il silicio rimane il default ampio perché è stabile, conveniente e tipicamente ha perdite di conduzione molto inferiori rispetto al germanio. La caduta in avanti è spesso indicata intorno a 0,7 V a corrente moderata, ma i circuiti reali mostrano quanto quel numero vari con la densità di corrente, la temperatura e la scelta della struttura. Anche all'interno dei "diodi al silicio", il comportamento differisce notevolmente tra le famiglie standard PN, Schottky e PN veloci/ultraveloci.

Ciò che il silicio offre nell'ingegneria quotidiana è prevedibilità su un'ampia gamma operativa e un profondo ecosistema di opzioni di imballaggio e storia di affidabilità. Nel lavoro di produzione, quella prevedibilità spesso appare più confortante rispetto a inseguire un piccolo vantaggio teorico di efficienza che potrebbe scomparire una volta che la disposizione e il montaggio termico diventano reali.

• Dispositivi a Larghezza di Banda Ampia (SiC, GaN)

I dispositivi a larghezza di banda ampia sollevano limiti pratici su tensione, temperatura e velocità di commutazione. Bandgap più ampi e campi elettrici critici più elevati consentono regioni di deriva più sottili per una data tensione di blocco, riducendo così la perdita di conduzione e supportando una commutazione più rapida con meno carica immagazzinata.

L'impatto non è confinado solo al dispositivo stesso. I bordi di commutazione diventano più ripidi, il che spinge i cambiamenti nella dimensione dei magnetici, nella strategia termica e nel controllo EMI. Le parti a larghezza di banda ampia possono produrre efficienza e densità impressionanti, ma tendono anche a esporre geometrie di loop approssimative, strategie di smorzamento deboli o controllo allentato di oscillazioni e rumore di modo comune. Quando la disciplina di progettazione circostante corrisponde alla capacità del dispositivo, i risultati possono sembrare quasi senza sforzo; quando non lo fa, le forme d'onda forniscono un feedback immediato e umiliante.

GaN vs. SiC nella Pratica

• GaN: Una Scelta Forte Quando la Perdita di Commutazione Impone il Limite

Il GaN è spesso scelto in scenari di commutazione ad alta frequenza dove la bassa capacità e il rapido comportamento di recupero riducono la perdita di commutazione. Nelle costruzioni pratiche, il GaN tende a premiare configurazioni che mantengono bassa l'induttanza del loop e controllano dv/dt, poiché accensioni accidentali e EMI possono altrimenti apparire rapidamente.

Esempi comuni di applicazione: caricabatterie rapidi, stadi DC/DC ad alta densità, stadi RF di potenza selezionati

Quando eseguito in modo pulito, il GaN consente magnetici più piccoli e una densità di potenza più elevata. Quando eseguito in modo superficiale, può apparire "capriccioso", anche se la causa principale è di solito legata a parasitici e layout piuttosto che alla fisica del dispositivo. Questa distinzione è importante perché cambia ciò che si corregge: geometria del rame e smorzamento, non un semplice scambio di parti casuali.

• SiC: Una Scelta Confortevole Quando Tensione, Potenza e Margine Termico Guidano il Design

Il SiC è frequentemente preferito nelle conversioni ad alta tensione e alta potenza—posti in cui lo stress elettrico e la temperatura non sono gentili. Porta alta resistenza alla rottura, un comportamento solido ad alta temperatura e una reputazione di robustezza in ambienti di potenza difficili. Nei sistemi implementati, il SiC spesso allevia la pressione termica e migliora l'efficienza a tensioni più elevate, ma può anche deviare l'attenzione verso il coordinamento dell'isolamento, la creepage/chiarimento e il comportamento delle sovratensioni.

Esempi comuni di applicazione: inverter di trazione per veicoli elettrici, caricabatterie a bordo, inverter solari

I team di design che trattano il SiC come un sostituto diretto del silicio spesso perdono dove eccelle: comportamento a livello di sistema sotto stress elettrico elevato, non semplicemente un aggiornamento di componenti uno per uno.

Un Flusso di Lavoro Pratico per il Riconoscimento e la Selezione

Inizia scrivendo i confini operativi in un modo che imponga realismo. Definisci la massima tensione inversa con margine, corrente continua e di picco, perdita accettabile, frequenza di commutazione e l'ambiente termico reale (intervallo ambientale, flusso d'aria, fonti di calore vicine). Da lì, seleziona un pacchetto che corrisponde al percorso di raffreddamento meccanico che hai realmente, non a quello che vorresti avere.

Scegli quindi la piattaforma di materiale e la famiglia di diodi che meglio si adatta all'equilibrio delle perdite e al comportamento di commutazione che puoi supportare.

Opzioni di famiglia di diodi comunemente valutate: PN standard, PN veloci/ultraveloci, Schottky, Schottky in SiC, soluzioni basate su GaN

Il lavoro su banco spesso rivela il divario tra le valutazioni nominali e la realtà assemblata: risonanza guidata dall'induttanza del layout, aumento della temperatura dominato dai dettagli di montaggio e perdita di commutazione modellata da capacità parassite. Un'abitudine di misurazione che tende a ripagare è quella di sondare la sovraelongazione al diodo, stimare la temperatura del giunzione usando la temperatura del case più assunzioni sulla resistenza termica e iterare i cambiamenti di smorzamento o di layout prima di concludere che la scelta del dispositivo fosse errata.

Questo stile di validazione raggiunge di solito una soluzione stabile più rapidamente rispetto al ciclare attraverso più parti lasciando invariata l'implementazione fisica.

La scelta dei materiali raramente si comporta come un'ottimizzazione isolata. Scegliere Si, Ge, SiC o GaN impegna efficacemente il progetto a un regime di velocità di commutazione, un profilo EMI, un piano termico e uno stile di implementazione meccanica. Molti team di successo scoprono che il passo più importante non è adottare il materiale più nuovo, ma scegliere la piattaforma che corrisponde alla loro capacità di controllare i parassiti, verificare le termiche con test credibili e mantenere la produzione coerente.

I componenti a larga banda possono produrre risultati eccellenti, ma il beneficio si manifesta più chiaramente quando l'intero processo di progettazione, la disciplina di layout, la pratica di misurazione e la ripetibilità della costruzione sono pronti a supportare ciò che quei dispositivi richiederanno.

Caratteristiche del diodo

Selezionare un diodo tende a funzionare meglio quando il datasheet è trattato come un insieme di confini che devono resistere a forme d'onda reali, flusso di calore reale sulla PCB e tolleranze reali, piuttosto che come un elenco di valori tipici che sembrano rassicuranti sulla carta. Molte sorprese progettuali si presentano al primo accensione perché il diodo è simultaneamente un dispositivo elettrico e un carico termico, e questi due lati spingono l'uno sull'altro in modi che è facile sottovalutare durante i calcoli da scrivania. Una mentalità che risparmia tempo in seguito è assumere che le prime misurazioni appariranno più dure di quanto non fossero i numeri ordinati e mediati che hai calcolato, quindi scegliere e convalidare di conseguenza.

La corrente diretta di solito collassa in un budget termico

La corrente diretta massima (IF) viene letta più veritieramente quando è interpretata come un soffitto di riscaldamento legato a un particolare pacchetto e una condizione di test, non come una promessa elettrica indipendente. La perdita di conduzione diretta è comunemente approssimata come:

Pcond ≈ IF × VF

In molte applicazioni di commutazione o a impulsi, la dissipazione totale del diodo non è limitata solo alla conduzione; la commutazione e la forma d'onda possono aggiungere potenza che lo schema elettrico non "mostra". La stima della temperatura del giunzione segue tipicamente:

Tj ≈ Ta + (Ptotal × RθJA)

Ta riflette l'ambiente attorno al dispositivo, e RθJA cambia drasticamente con la scelta del pacchetto, l'area di rame, il flusso d'aria, la cucitura dei via e il modo in cui la parte è montata meccanicamente. Lo stesso numero di parte può comportarsi in modo educato su un layout aperto con rame generoso e poi funzionare scomodamente caldo dopo un passaggio di posizionamento denso, un risultato che può sembrare ingiusto finché non ricordi che il percorso termico è effettivamente parte del circuito. Quando si prendono decisioni preliminari, spesso sembra più concreto partire da un aumento di temperatura consentito (il tuo margine termico) e risalire a una corrente in stato stazionario piuttosto che partire dall'IF di primo piano e sperare che la scheda se ne prenda cura.

La tensione diretta (VF) cambia con la corrente, la temperatura e la densità di corrente, quindi trattarla come una costante fissa è dove molte stime di perdita si allontanano silenziosamente dalla rotta. Il familiare "0.7 V" è per lo più un'abbreviazione mentale per un diodo PN in silicio a segnale debole a corrente moderata; non è un'ancora universale.

A correnti più elevate, VF aumentando tipicamente, il che significa che la perdita di conduzione può crescere più rapidamente di quanto suggerisca una prima stima. A temperature più elevate, VF per i diodi PN in silicio spesso diminuisce, il che può influenzare la condivisione della corrente in percorsi paralleli in modi che sembrano controintuitivi quando ti aspettavi una divisione stabile.

Un approccio più costante è trattare VF come un intervallo limitato piuttosto che un singolo valore piacevole. Se ti interessa una dissipazione prevedibile, utilizzare il VF peggiore dai grafici del datasheet alla corrente prevista e alla temperatura giunzione/ambiente genera generalmente meno sorprese termiche sgradevoli rispetto a fare affidamento su un numero tipico.

L'inrush di avvio, la carica capacitiva e il colpo induttivo creano routine brevi picchi di corrente diretta che non appaiono nei calcoli della corrente in stato stazionario. I diodi tendono a tollerare questi eventi quando due realtà si allineano: il picco del sovraccarico è all'interno dell'involucro di sovraccarico specificato e il riscaldamento nel tempo rimane all'interno di ciò che il pacchetto e la PCB possono dissipare.

Condizioni da controllare:

• La corrente di picco del sovraccarico rimane all'interno di IFSM (valutazione di sovraccarico non ripetitivo).

• Il riscaldamento medio e RMS rimane all'interno dell'involucro termico per l'effettivo treno di impulsi.

Un'abitudine che riduce i misteri nel campo è confrontare la larghezza dell'impulso, il tasso di ripetizione e l'energia con la guida per i picchi riportata nel datasheet invece di assumere che sia breve, quindi non importa. Gli impulsi brevi iniettano comunque calore nella giunzione e impulsi ripetuti possono accumulare temperatura più rapidamente del previsto, specialmente quando il flusso d'aria è modesto o la scheda è termicamente racchiusa.

La tensione inversa dovrebbe seguire veri picchi, non solo valori nominali.

La massima tensione inversa ripetitiva (VRRM) è più convincente quando è scelta in base al peggior stress inverso plausibile, inclusi il ringing, i transitori induttivi e l'overshoot a margine veloce, piuttosto che in base al valore nominale calmo. Nelle assemblaggi reali, la tensione inversa costante può essere una piccola frazione del picco vero perché l'induttanza parassitaria e gli spigoli di commutazione producono felicemente picchi.

Fonti che frequentemente gonfiano i picchi inversi:

• Induttanza del cavo

• Induttanza di dispersione del trasformatore

• Bobine di relè e altri carichi induttivi

• Spigoli di commutazione rapidi che interagiscono con induttanza e capacità parassitaria

Molti progetti iniziano con un margine di tensione conservativo, spesso intorno al doppio della massima tensione inversa costante peggiore, e successivamente affinano la selezione utilizzando misurazioni e informazioni dettagliate dal datasheet.

Elementi comunemente esaminati durante quell'affinamento:

• Valutazioni di tensione transitoria

• Comportamento da valanga o picco

• Forma d'onda misurata catturata con sonde appropriate

Maggiore margine in VRRM non riguarda solo rimanere lontani dalla rottura; tende anche a rendere il design meno sensibile all'overshoot indotto dal layout e all'accumulo di tolleranza. Quel cuscinetto extra può ridurre la frizione emotiva durante l'avvio perché si spende meno tempo a discutere con forme d'onda che sono tecnicamente consentite solo nella simulazione.

I picchi inversi sono spesso sottostimati perché gli strumenti lenti non li riportano mai, e anche un oscilloscopio può nasconderli se la larghezza di banda è limitata o la sonda introduce il suo ringing. Quando un diodo si trova vicino a un induttore o a un nodo di commutazione, è prudente assumere che il primo cattura oscilloscopico rivelerà contenuto ad alta frequenza rispetto a quanto implicato dalla simulazione, quindi scegliere VRRM e opzioni di smorzamento/sgombro con quella realtà in mente. In laboratorio, l'impostazione di misurazione spesso decide se un picco appare "gestibile" o "misterioso", quindi è utile trattare la sonda come parte dell'esperimento, non come un osservatore neutrale.

Comportamento di commutazione

A bassa frequenza, molti diodi sembrano intercambiabili. Con l'aumento dei tassi di discesa, i differenziali che iniziano a dominare sono legati all'immagazzinamento di carica e ai parassiti, e si manifestano come perdite, overshoot e rumore che possono risultare sorprendentemente ostinati.

Differenziali ad alta velocità:

• Comportamento di recupero inverso

• Capacità della giunzione

• Interazione con le impedenze circostanti che converte il comportamento del dispositivo in EMI e ringing

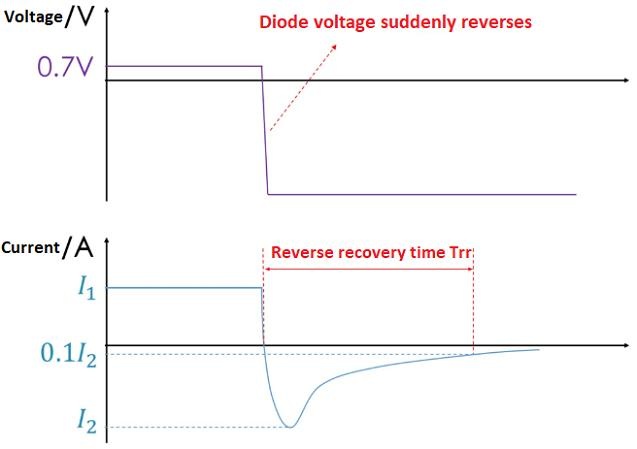

I diodi PN standard immagazzinano carica durante la conduzione diretta e, quando vengono inversi, quella carica deve essere rimossa, creando corrente di recupero inverso. Quella corrente può tradursi in dissipazione extra e può anche eccitare l'induttanza parassitaria, producendo overshoot che sembra "relativo al layout" anche quando la fisica del diodo è la causa principale.

Conseguenze tipiche del recupero inverso:

• Maggior perdita di commutazione

• Overshoot di tensione attraverso l'induttanza parassitaria

• Peggiore comportamento EMI

I diodi a recupero rapido riducono la carica immagazzinata. I diodi Schottky evitano in gran parte il classico recupero inverso a portatore minoritario, ma quel vantaggio è spesso accompagnato da maggiore dispersione e, in molte famiglie di Schottky in silicio, inferiore capacità di tensione inversa. I diodi SiC sono frequentemente scelti in stadi ad alta tensione e alta frequenza perché accoppiano una forte capacità di tensione con un comportamento di recupero pulito, rendendo più facile convivere con efficienza e forme d'onda di commutazione.

Un miglior comportamento di recupero riduce spesso quanto aggressivo deve essere lo smorzamento. Un buon layout conta ancora, ma un recupero più pulito può far sentire il lavoro di conformità e la messa a punto termica meno come una lotta.

Anche quando le valutazioni di tensione DC diretta e inversa sembrano confortevoli, la capacità della giunzione può caricare un nodo ad alta frequenza in modi che sono facili da trascurare durante la revisione dello schema. Cj può rallentare le transizioni, iniettare corrente di spostamento in nodi sensibili e risonare con l'induttanza del loop.

Effetti comuni guidati da Cj:

• Transizioni a margine più lente

• Corrente di spostamento in nodi vicini

• Risonanze con l'induttanza che si manifestano come ringing

Per questo motivo, le curve di capacità nel datasheet spesso meritano la stessa attenzione che daresti alle curve di recupero. Nel lavoro in laboratorio, Cj è una ragione frequente per cui un diodo sembra silenzioso mentre un altro rende il convertitore sensibile o più difficile da stabilizzare, e quella differenza può essere avvertita molto prima che venga spiegata in modo ordinato.

La curva I-V esponenziale significa che piccole variazioni di VF possono influenzare fortemente la corrente

La relazione I-V di un diodo è esponenziale, quindi spostamenti modesti in VF possono causare grandi cambiamenti nella corrente. Questa non linearità diventa particolarmente evidente quando il diodo viene utilizzato come clamp o elemento di steering piuttosto che come semplice rettificatore.

Applicazioni in cui questa non linearità si manifesta rapidamente:

• Circuiti clamp

• Applicazioni OR-ing

• Spostamento di livello

• Steering della corrente

La deriva temperatura e la diffusione del processo possono spostare VF sufficientemente per cambiare materialmente la corrente, motivo per cui le curve "tipiche" costruiscono l'intuizione ma non forniscono molta tranquillità quando hai bisogno di un limite prevedibile. Se il diodo sta proteggendo circuiti costosi, progettare attorno a curve di pessimo caso tende a sembrare più disciplinato rispetto a scommettere su un comportamento tipico.

Le variazioni di temperatura influenzano molti comportamenti del diodo contemporaneamente, e questi cambiamenti non sempre "aiutano" nella stessa direzione. Di conseguenza, un controllo a temperatura ambiente può apparire pulito mentre un test in un involucro caldo svela il vero vincolo.

Le variazioni guidate dalla temperatura comuni includono:

• Comportamento di VF (spesso diminuisce con la temperatura per il silicio PN)

• Corrente di dispersione (spesso aumenta fortemente con la temperatura)

• Limiti operativi sicuri che si stringono perché il gradiente termico ha meno spazio per respirare

Molti problemi ostinati del diodo sono innescati dalla temperatura, comparendo solo dopo che la scheda è stata immersa, l'involucro si riscalda o l'ambiente è semplicemente caldo. Considerare quelle condizioni in anticipo riduce le possibilità di un prototipo che si comporta perfettamente in laboratorio e male in un contesto realistico.

Scelte di Materiale e Famiglia

Il silicio rimane popolare nei progetti di uso generale perché tende a offrire bassa dispersione e un comportamento robusto attraverso temperature e tensioni operative comuni. I componenti di germanio tipicamente mostrano una dispersione più alta alla stessa temperatura, il che li rende meno attraenti in molti progetti moderni, tranne che per esigenze di nicchia.

Una rapida mappa delle famiglie comuni:

• Schottky: basso VF a tensione moderata e comportamento rapido, spesso abbinato a maggiore dispersione e VRRM limitato in molte famiglie.

• SiC: forte capacità ad alta tensione e commutazione pulita, spesso con VF più alto a bassa corrente rispetto agli Schottky in silicio.

• PN veloce: un compromesso quando costo/disponibilità guidano la decisione, con comportamento di recupero che necessita ancora di verifica.

Una prospettiva di selezione che molte squadre trovano calmante è decidere in anticipo quale vincolo è più probabile dominare la vostra iterazione di design: siete limitati da perdita/temp, oppure da rumore/ringing? Quella cornice tende a guidarti verso la giusta famiglia di diodi più velocemente rispetto a ossessionarsi su un singolo parametro di intestazione.

Identificazione della Polarità

La banda del catodo è tipicamente il segnale visivo più veloce, ma le marcature variano tra pacchetti, orientamento del nastro, bobine e fornitori, e l'ambiguità tende a comparire esattamente quando sei stanco o ti muovi rapidamente. Quando un errore di polarità costerebbe un prototipo, sprecare tempo di debug o creare una modalità di guasto confusa, un rapido controllo DMM in modalità test diodo è un modo a basso sforzo per ridurre quel rischio.

Ciò che un rapido controllo in modalità diodo mostra solitamente:

• Direzione diretta: un VF plausibile

• Direzione inversa: OL o una lettura molto più alta

Questo piccolo passaggio previene una parte sproporzionata di problemi iniziali di avvio, specialmente quando i componenti sono stati riutilizzati, posizionati a mano o sostituiti durante l'acquisto.

Un Workflow che Spesso Sopravvive alla Prima Costruzione della Scheda

1) Definire tensioni inverse stabili e transitorie, quindi scegliere VRRM con margine basato su picchi misurati o modellati in modo realistico.

2) Stimare le perdite di conduzione e commutazione, quindi verificare Tj utilizzando i dati termici del pacchetto e le reali condizioni di raffreddamento della PCB (rame, flusso d'aria, densità di posizionamento).

3) Scegliere la famiglia di diodi basandosi sulla velocità di commutazione e comportamento EMI, non solo su VF.

4) Validare utilizzando forme d'onda da banco a temperatura; vicino ai nodi di commutazione, aspettati che la prima acquisizione dell'oscilloscopio metta in evidenza stress legati ai bordi che sembravano più piccoli nella prima analisi.

5) Bloccare la scelta solo dopo che il layout e la realtà termica sono rappresentati, perché il pacchetto e il rame determinano frequentemente l'esito più di quanto suggerisca lo schema.

Metodi Pratici per Testare i Diodi

Un test del diodo raramente ha successo seguendo un numero perfetto; ha successo confermando la direzionalità, individuando modalità di guasto evidenti e riconoscendo quando il circuito circostante distorce la lettura. Un DMM in modalità diodo è solitamente il controllo di campo più rapido perché applica una piccola corrente controllata e riporta la caduta in avanti, ma la lettura diventa molto più significativa quando si tiene conto del contesto: tipo di diodo, intervallo di corrente atteso e se il dispositivo è misurato in circuito o isolato. Quando il sintomo e il misuratore non coincidono, spesso è l'impostazione del misuratore che deve diventare più deliberata, non la tua pazienza.

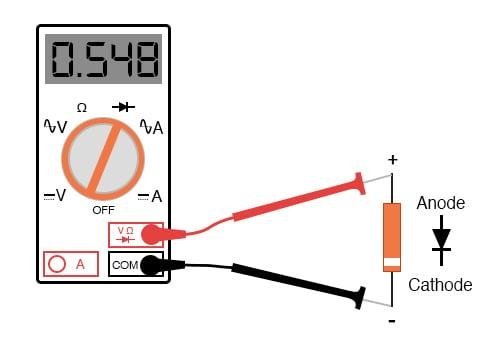

Utilizzo di un DMM in Modalità Diode

Posiziona la sonda rossa sull'anodo e la sonda nera sul catodo. Un diodo in silicio sano legge comunemente circa 0,55–0,85 V, con il valore esatto che dipende dalla corrente di prova del DMM e dalla struttura del diodo. I dispositivi in germanio spesso leggono più bassi, circa 0,2–0,35 V.

Inverti le sonde. Un diodo sano tipicamente mostra OL, una lettura molto alta, o nessuna indicazione di conduzione. Nella risoluzione dei problemi, il comportamento di condurre in un verso e bloccare nell'altro è spesso più persuasivo del numero esatto in avanti.

Se il diodo legge vicino a 0 V in entrambe le direzioni, è effettivamente in corto; questo spesso segue a eventi di sovracorrente, polarità inversa o stress da picco.

Se legge OL in entrambe le direzioni, potrebbe essere aperto, incrinato internamente, saldato male o semplicemente non essere pilotato abbastanza forte dal misuratore per avanti-bias (uno scenario che si presenta con alcuni LED, certe parti Schottky a seconda del comportamento del misuratore, e stringhe di diodi in serie).

Vale anche la pena mantenere la cautela emotiva qui: un VF leggermente sbagliato non significa automaticamente che il componente sia guasto. Molti diodi funzionanti leggono più alti quando sono freddi, più bassi quando sono caldi e si spostano con la corrente di prova del DMM. Se la direzionalità è corretta e il VF è plausibile per la famiglia di diodi, questo è spesso sufficiente per un primo passaggio di risoluzione dei problemi.

Perché Le Letture In-Circuit Possono Ingannare

I test in circuito possono mentire perché la corrente del DMM può viaggiare attraverso componenti paralleli piuttosto che il diodo bersaglio. I percorsi alternativi spesso includono resistori, altri diodi, giunzioni di transistor e strutture di protezione degli ingressi degli IC. Il risultato può apparire convincente anche se il diodo in prova è aperto, o può mostrare conduzione in entrambe le direzioni anche se il diodo è a posto.

I casi più dispendiosi in termini di tempo tendono a coinvolgere guide e linee di segnale collegate a IC, dove i diodi di protezione interni possono limitare la corrente del misuratore e impersonare una caduta in avanti che non ti aspettavi.

Per aumentare la fiducia, solleva un terminale o isola altrimenti il diodo dalla rete circostante. Sollevare un singolo terminale è comunemente sufficiente; è più veloce della rimozione completa, è più delicato sui pad e evita il debug esteso basato su percorsi di conduzione fantasma.

Un flusso di lavoro che spesso sembra efficiente è:

• Test in-circuit prima come triage.

• Se ambiguo, isola un terminale e ripeti il test.

Questa abitudine in due passaggi fa risparmiare tempo pur continuando a convergere su una conclusione che puoi sostenere.

Diodi Speciali

Diodi Schottky

I diodi Schottky leggono spesso circa 0,15–0,45 V, quindi un numero che sembra troppo basso può essere completamente legittimo. Sono ampiamente utilizzati in alimentatori e rettificazione ad alta velocità perché la perdita in avanti può essere inferiore.

Un avvertimento pratico: gli Schottky possono degradarsi sviluppando perdite crescenti prima di guastarsi come un chiaro corto. Un test DMM di base può ancora apparire accettabile mentre il circuito si comporta male sotto tensione. Se i sintomi suggeriscono perdite (consumo in standby inaspettato, guide che calano, parti che si riscaldano a riposo), un controllo della perdita inversa usando un'alimentazione DC e un resistore in serie può rivelare ciò che la modalità diodo potrebbe non mostrare.

LED

Le cadute in avanti degli LED sono più alte rispetto ai normali diodi in silicio: il rosso è spesso vicino a 1,8 V, mentre il blu/bianco può superare i 3 V. Alcuni DMM non forniscono una tensione di compliance sufficiente in modalità diodo per avanti-biasare certo LED, quindi il misuratore può mostrare OL anche quando il LED è sano.

Per la verifica degli LED, una sorgente a corrente limitata (un piccolo alimentatore più un resistore) spesso fornisce una risposta più chiara rispetto al fare affidamento esclusivamente sulla modalità diodo, e riduce il rischio di sovracorrente accidentale durante il test.

Diodi Zener

Su un DMM, uno Zener appare tipicamente come un normale diodo nella direzione in avanti. Il comportamento definitorio è la tensione di rottura inversa (Vz), che la maggior parte delle modalità diodo dei DMM non può raggiungere.

Per verificare l'azione Zener, utilizza un'alimentazione DC e un resistore in serie, inversa-biasa lo Zener e misura la tensione su di esso. Scegli il resistore per mantenere la corrente all'interno di un intervallo sicuro. Questo allinea il test con il modo in cui il componente si comporta nei circuiti reali e evita il falso conforto di un controllo solo in avanti.

LED IR

I LED IR spesso non brillano visibilmente. Una fotocamera di un telefono può spesso rilevare l'emissione come una luce fioca quando il LED è polarizzato in avanti, il che diventa un passo di conferma conveniente quando la lettura del DMM è inconcludente o quando si desidera verificare che il dispositivo stia emettendo piuttosto che semplicemente conducendo.

Superare il Pass/Fallimento

Un buon test del diodo risponde a tre domande: conduce nella direzione prevista, blocca in retrogrado nelle condizioni di test e il comportamento corrisponde al tipo di diodo utilizzato in quel circuito. Il numero di caduta in avanti è spesso meglio trattato come un'impronta che supporta un'ipotesi, non come un rigoroso controllo delle specifiche.

Nella risoluzione dei problemi, letture ambigue solitamente indicano percorsi paralleli in circuito o una discrepanza tra il metodo di test e la famiglia di diodi. Quando i risultati del misuratore e i sintomi del circuito sono in conflitto, è spesso più saggio fidarsi dei sintomi e aggiornare il test: isolare un terminale, applicare una corrente controllata o verificare la rottura Zener con una fonte di alimentazione. Questo approccio riduce il lavoro di rifacimento e aiuta a evitare di sostituire parti funzionanti mentre il reale guasto rimane intatto.

Funzioni del Diodo e Applicazioni nel Mondo Reale

Un diodo guadagna la sua reputazione dalla conduzione direzionale, eppure i circuiti reali raramente si comportano come un “elemento unidirezionale” pulito. Quella asimmetria diventa una leva pratica per modellare le forme d'onda, guidando l'energia dove è gradita e scoraggiandola dove causa problemi. Nell lavoro di progettazione quotidiano, è difficile non sviluppare un rispetto salutare per il diodo come un interruttore non lineare la cui caduta in avanti, capacità di giunzione, recupero in retrogrado, perdite e deriva termica lasciano impronte visibili sul comportamento del sistema. Trattare quelle caratteristiche non ideali come input di design di prima classe tende a ridurre le sorprese nelle fasi avanzate di lavorazione.

Rilevamento dell'Inviluppo nei Ricevitori AM

Nella ricezione AM, il diodo è comunemente usato per la rettificazione di picco/inviluppo. Sopprimendo la polarità negativa del portante RF, l'inviluppo di modulazione diventa disponibile come una tensione simile a quella della banda base all'uscita del rivelatore. Una rete RC che segue poi smussa l'RF rettificato, scambiando l'ondulazione residua con la capacità di seguire la reale dinamicità audio.

Scegliere una Costante di Tempo RC Mentre si Preserva il Dettaglio Udibile

Il valore RC finisce per trovarsi in un intervallo ristretto, guidato dalla pratica, perché deve soddisfare due comportamenti opposti contemporaneamente: mantenere la carica tra i picchi RF, eppure lasciarla andare abbastanza rapidamente da seguire l'inviluppo.

Obiettivi RC che tendono a funzionare nei rivelatori di inviluppo AM convenzionali:

• RC molto più lungo del periodo del portante, in modo che il condensatore non si scarichi significativamente tra i picchi RF.

• RC molto più corto delle variazioni di inviluppo più veloci di interesse, in modo che l'uscita possa seguire i cambiamenti audio.

Quando RC è troppo piccolo, l'uscita del rivelatore porta eccessiva ondulazione RF; dopo l'amplificazione, il risultato appare spesso come granuloso o rumoroso, e la traccia dell'oscilloscopio di solito appare irrequieta. Quando RC è troppo grande, il condensatore si aggrappa ai picchi; il rivelatore quindi non riesce a seguire il rapido movimento discendente dell'inviluppo, producendo un clipping diagonale che gli ascoltatori descrivono spesso come attacchi smussati e chiarezza ridotta. Un approccio comune di sintonizzazione inizia dalla frequenza del portante e dalla più alta frequenza audio richiesta, seguito da un aggiustamento di RC mentre si verifica la distorsione su un oscilloscopio e si monitorano i cambiamenti nella chiarezza del parlato o nella risposta percussiva.

Comportamenti Non Ideali dei Diodi che Appaiono nei Risultati di Rilevamento

La caduta in avanti e la capacità di giunzione influenzano regolarmente le prestazioni del rivelatore di inviluppo in modi che è facile sottovalutare finché non sono coinvolti segnali deboli. A basse ampiezze RF, la tensione in avanti si comporta come una soglia di rilevamento efficace, quindi la sensibilità diminuisce prima di quanto suggerisca l'intuizione. Questo è uno dei motivi per cui i diodi a piccolo segnale e i diodi Schottky vengono frequentemente scelti per il rilevamento AM a segnale debole: il circuito semplicemente "si sveglia" prima.

La capacità di giunzione può anche influenzare il circuito sintonizzato, abbassando Q o spostando la risonanza e riducendo silenziosamente la selettività. Se il rivelatore è collegato senza buffering, o viene spostato durante la disposizione, la risposta dell'front-end può spostarsi a tal punto da essere misurabile. Una mentalità che tende a dare i suoi frutti è considerare il diodo rivelatore come parte della rete RF, non come un blocco “solo audio”; scambiare tipi di diodo o spostare il collegamento del rivelatore spesso altera il comportamento RF allo stesso tempo, anche quando l'uscita della banda base appare ancora plausibile.

Rettificazione di Potenza

I rettificatori traducono la corrente alternata in corrente continua pulsante in modo che il filtraggio e la regolazione possano produrre linee di alimentazione utilizzabili. La conduzione direzionale consente la rettificazione, ma la topologia determina in gran parte come appare il ripple, quanto è sollecitato il trasformatore e dove si perde efficienza. Nella pratica, le decisioni sui rettificatori si manifestano frequentemente in seguito come calore, ronzio udibile del trasformatore o cedimenti imprevisti sotto carico, di solito nel momento meno conveniente.

Rettificatori a Mezzo Ondo

Un rettificatore a mezzo onda utilizza un diodo e solo un semicerchio del segnale AC. Il circuito è facile da costruire ed economico, ma il semicerchio non utilizzato lascia effettivamente energia disponibile sul tavolo. Il ripple appare alla frequenza di linea, il che tende a far sentire il filtraggio più ostinato del previsto, spingendo i progettisti verso condensatori di riserva più grandi e ad accettare correnti di carica di picco più elevate.

Quelle correnti di picco possono stressare il diodo e il trasformatore, e possono esagerare il calo di tensione se l'impedenza della fonte non è piccola. Sul banco di lavoro, questo si presenta spesso come "sembrava a posto senza carico, poi è crollato quando ho richiesto corrente", il che è meno misterioso una volta tracciata la conduzione pulsata piuttosto che mediare.

Rettificatori a Ponte a Onda Completa

Un ponte a onda completa utilizza quattro diodi per rettificare entrambe le metà del segnale AC. La frequenza del ripple raddoppia, il che rende spesso più facile raggiungere un dato obiettivo di ripple con meno capacità rispetto a un approccio a mezzo onda, e la regolazione del carico migliora tipicamente. Il compromesso è che la corrente scorre attraverso due diodi in serie durante ciascun intervallo di conduzione, quindi le perdite di conduzione aumentano rispetto a un interruttore ideale o ad alcune configurazioni a punto centrale.

In molte realizzazioni reali, il comportamento termico diventa il vincolo decisivo. Anche correnti di carico media moderate possono produrre riscaldamenti evidenti perché la corrente arriva in picchi stretti vicino al picco del segnale AC. Il comportamento della corrente di picco diventa spesso evidente solo dopo aver misurato la temperatura del diodo durante condizioni di carico prolungate invece di fare affidamento solo sui calcoli della corrente media.

Selezione dei Diodi per Rettificatori

La scelta dei diodi rettificatori è tipicamente un atto di bilanciamento tra perdita elettrica, comportamento di commutazione e tolleranza allo stress.

Fattori di selezione comuni spesso bilanciati durante il design:

• Tensione diretta alla corrente operativa reale (una caduta più bassa generalmente significa meno dissipazione, specialmente su linee a bassa tensione).

• Comportamento di recupero inverso (il recupero veloce/morbido tende a ridurre le perdite di commutazione e a ridurre il rumore condotto/radiato in ambienti ad alta frequenza).

• Capacità di sovratensione e resistenza termica (i picchi di carica e l'innesco possono dominare lo stress anche quando la corrente media sembra modesta).

A frequenza di linea, i diodi in silicio standard spesso funzionano in modo adeguato e prevedibile. Nei convertitori ad alta frequenza, il recupero inverso può diventare una fonte principale di perdita e EMI; a quel punto, i diodi Schottky, il silicio a recupero veloce o opzioni a larghi gap di banda vengono spesso scelti perché il loro comportamento di commutazione è più facile da mantenere silenzioso e fresco, supponendo che il layout e le parasiticità siano gestiti con la stessa attenzione.

Regolazione della Tensione e Protezione

I diodi Zener operano in rottura inversa per mantenere una tensione approssimativamente costante, che supporta i riferimenti a shunt e i comportamenti di serraggio. Nella pratica, possono sembrare ingannevolmente semplici: un pezzo, una resistenza, fatto; fino a quando non vengono applicate le estremità di linea, carico e temperatura e il "serraggio facile" si trasforma in un problema di riscaldamento e tolleranza.

Progettazione del Bias Zener Attraverso Movimento di Linea e Carico

Un regolatore a shunt Zener utilizza una resistenza in serie (o una sorgente di corrente) per limitare la corrente. Il compito di design è mantenere il Zener in un'area in cui si comporta come un riferimento utilizzabile senza essere spinto in una dissipazione dannosa.

Limiti di corrente Zener che i progettisti tipicamente impongono:

• Sopra la corrente di "gino", in modo che la tensione Zener sia ragionevolmente stabile e l'impedenza dinamica rimanga sufficientemente bassa per la precisione richiesta.

• Sotto il massimo consentito stabilito dalla dissipazione di potenza sotto le condizioni di input di tensione peggiore e corrente di carico minima.

L'affidabilità a lungo termine dipende spesso dalla dimensione della resistenza sotto condizioni peggiori invece che in condizioni operative normali. Alta tensione di input, carico leggero, avvio a freddo e alta temperatura ambiente possono aumentare notevolmente la dissipazione di potenza Zener rispetto al funzionamento normale. L'innalzamento termico non è solo una preoccupazione per l'affidabilità; influisce anche sulla deriva, e la potenza efficace dipende fortemente da quanto bene viene rimossa il calore dall'area di rame, dal flusso d'aria e dalle condizioni dell'involucro.

Quando gli Zener Guadagnano Ancora il Loro Posto nell'Hardware Moderno

I regolatori di commutazione generalmente offrono migliore efficienza e un intervallo di carico pratico più ampio rispetto alla regolazione a shunt Zener, specialmente quando la corrente di carico è superiore a quella modesta. Anche così, gli Zener rimangono attraenti in ruoli in cui il loro comportamento sembra semplice, veloce e facile da comprendere durante le condizioni di guasto.

Applicazioni comuni dei Zener viste nei progetti moderni:

• Limitazione delle sovratensioni sugli ingressi di alimentazione.

• Soppressione dei transienti per eventi energetici da lenti a moderati (spesso abbinati a una resistenza in serie o a un elemento TVS dedicato).

• Generazione di riferimenti semplice dove la precisione stretta non è l'obiettivo e la perdita di potenza è accettabile.

Una prospettiva di design che tende a ridurre le delusioni è trattare molte implementazioni Zener principalmente come limitatori di tensione, a meno che il budget di corrente e l'ambiente termico non siano abbastanza stabili da supportare un vero comportamento di regolazione con una deriva prevedibile.

Famiglie di diodi contemporanei e applicazioni ad alto impatto

I diodi moderni coprono più materiali e strutture, ciascuno sintonizzato attorno a vincoli come perdita in conduzione, velocità di commutazione, tolleranza alla temperatura, tensione di isolamento o emissione ottica. La conclusione pratica è che “un diodo è un diodo” smette di essere una dichiarazione utile una volta che frequenza, calore e parasitiche iniziano a influenzare il programma.

LED

I LED possono essere fonti di luce efficienti, ma rispondono come dispositivi a corrente più che come carichi definiti da tensione, poiché la tensione diretta varia con la temperatura e la variabilità della produzione. Per indicatori piccoli, un approccio solo con resistore può funzionare in modo accettabile, anche se l'uniformità della luminosità spesso varia con l'alimentazione e la temperatura. Per l'illuminazione, i driver a corrente costante di solito forniscono una luminosità più stabile, risultati di vita migliori e un comportamento del colore più consistente, vantaggi che vengono maggiormente apprezzati dopo aver visto quanto rapidamente “quasi lo stesso LED” può apparire diverso tra le unità.

Diodi Schottky

I diodi Schottky offrono una bassa tensione diretta e praticamente nessun recupero inverso, il che li rende una scelta forte quando la perdita in conduzione o la pulizia della commutazione sono in vista.

Modelli tipici di impiego dei Schottky:

• Righe di alimentazione a bassa tensione dove decine o centinaia di millivolt si traducono in reale efficienza e margine.

• Clamp ad alta velocità su linee digitali e nodi di commutazione dove la carica di recupero altrimenti inietterebbe rumore.

Gli svantaggi si presentano come perdita inversa più alta e spesso valutazioni di tensione inversa più basse rispetto a molti diodi PN, che possono diventare scomodi a temperature elevate o su rail a tensione più alta.

Dispositivi SiC e GaN

I dispositivi SiC e GaN possono ridurre le perdite in conduzione e commutazione nella conversione di potenza ad alta efficienza, e supportano frequenze di commutazione più elevate che possono ridurre gli induttori e i condensatori. In cambio, layout, induttanza parassita e strategia di pilotaggio diventano meno indulgenti. Non è insolito che i guadagni di efficienza attesi si erodano quando le oscillazioni costringono i bordi più lenti o quando viene aggiunto un ulteriore filtraggio EMI per ripristinare la conformità. La selezione del dispositivo riceve attenzione, ma l'implementazione fisica è dove la promessa viene realizzata o spesa silenziosamente.

Diodi laser

I diodi laser abilitano collegamenti in fibra, misurazioni e rilevamento, richiedendo un attento controllo di corrente, temperatura e condizioni di retroazione ottica. Piccole variazioni nella corrente di pilotaggio o nello stato termico possono spostare la lunghezza d'onda e la potenza di uscita a sufficienza per influenzare le metriche di sistema. Progetti robusti includono comunemente limitazione della corrente, comportamento di avvio lento e protezione contro riflessioni ed ESD, poiché i modi di guasto tendono a essere bruschi piuttosto che graduali.

Diodi dati

Le architetture “diodo dati” impongono un trasferimento unidirezionale attraverso struttura fisica ed elettrica invece di fare affidamento solo su politiche software. L'interfaccia è disposta in modo che un canale di ritorno non sia semplicemente vietato, ma assente per progettazione. In ambienti ad alta sicurezza, questo inquadra la sicurezza in un confine hardware più ristretto che può essere ispezionato e verificato, il che spesso si allinea meglio con la fiducia operativa a lungo termine rispetto alla continua sorveglianza della configurazione.

Lista di controllo per la selezione pratica

In queste applicazioni, la scelta del diodo di solito si riduce a un breve elenco di parametri non ideali che decidono come il circuito si comporta in onde reali e temperature reali.

Parametri che spesso separano una costruzione pulita da una problematica:

• Caduta diretta alla corrente di esercizio effettiva.

• Margine di tensione inversa, inclusi i transienti.

• Recupero inverso e capacità di giunzione.

• Perdita a temperatura.

• Percorso termico più capacità di corrente impulsiva/di sovratensione.

• Vincoli meccanici e di layout, poiché le parassitiche possono dominare a elevate velocità di bordo.

La funzione base del circuito da sola non garantisce prestazioni stabili. Il funzionamento affidabile dipende dall'equilibrio tra fisica del dispositivo, topologia del circuito, comportamento in frequenza, condizioni termiche e condizioni di onda peggiore, inclusi situazioni che sono difficili da riprodurre durante i test iniziali.

Conclusione

I diodi rimangono essenziali perché forniscono un controllo semplice e affidabile del flusso di corrente nei circuiti elettronici. Le loro reali prestazioni dipendono dalla tensione diretta, dalla perdita inversa, dalla classificazione di rottura, dalla velocità di commutazione, dai limiti termici e dalla costruzione fisica. Una corretta selezione e test dei diodi aiutano a prevenire guasti, migliorare l'efficienza, ridurre il rumore e garantire un funzionamento stabile in raddrizzatori, circuiti di protezione, percorsi di segnale, alimentatori e sistemi moderni ad alta velocità.

Domande Frequenti [FAQ]

1. Perché i picchi di tensione inversa nei circuiti diodi spesso diventano molto più elevati della tensione nominale di alimentazione?

I picchi di tensione inversa sono comunemente amplificati da induttanza parassita, induttanza di perdita del trasformatore, bobine di relè e rapidi passaggi di commutazione che interagiscono con la capacità della PCB e la geometria dei cablaggi. In molti circuiti pratici, la tensione inversa costante vista su carta rappresenta solo una frazione dello stress di picco reale sperimentato durante gli eventi di commutazione. Questi picchi possono diventare così gravi da superare le classificazioni VRRM anche quando la tensione nominale appare sicura. Pertanto, le forme d'onda di commutazione reali vengono valutate attentamente invece di dipendere solo da calcoli di stato stabile.

2. Perché la selezione di VRRM è basata sul comportamento transitorio reale piuttosto che solo sulla tensione nominale di alimentazione?

Selezionare VRRM basandosi solo sulla tensione operativa nominale spesso ignora la risonanza, il superamento, gli effetti dei cavi e il comportamento di commutazione induttiva che si presentano durante l'operazione reale. I progetti pratici di solito includono un margine di tensione aggiuntivo per tollerare picchi inaspettati e stress indotto dal layout. Un diodo con più margine di tensione inversa spesso si comporta in modo più prevedibile durante il avvio perché diventa meno sensibile agli effetti parassiti e all'incertezza di misura.

3. Perché il comportamento di recupero inverso diventa criticamente importante ad alta frequenza di commutazione?

A velocità di commutazione elevate, la carica immagazzinata all'interno dei diodi PN convenzionali deve essere rimossa quando il dispositivo passa a polarità inversa. Questa corrente di recupero inverso aumenta le perdite di commutazione e può eccitare l'induttanza parassita, producendo superamento, risonanza ed EMI. Con l'aumento della frequenza di commutazione, il recupero inverso influisce sempre di più sul comportamento termico e sulla qualità delle forme d'onda, rendendo i dispositivi a recupero veloce e Schottky più attraenti nei progetti di convertitori ad alta velocità.

4. Perché i diodi Schottky e SiC migliorano spesso le prestazioni di commutazione rispetto ai diodi PN standard?

I diodi Schottky evitano in gran parte il classico recupero inverso dei portatori di minoranza, il che aiuta a ridurre le perdite di commutazione e il superamento. I diodi SiC combinano un'alta capacità di tensione inversa con un comportamento di recupero estremamente pulito, rendendoli altamente efficaci in sistemi ad alta tensione e alta frequenza. Queste caratteristiche semplificano spesso il controllo dell'EMI e riducono la quantità di attenuazione aggressiva necessaria per stabilizzare le forme d'onda di commutazione.

5. Perché la capacità di giunzione del diodo è considerata una preoccupazione principale nei circuiti ad alta frequenza?

La capacità di giunzione interagisce con l'induttanza e l'impedenza circostanti, creando risonanze, transizioni più lente, correnti di spostamento e risonanza. Anche quando le classificazioni di corrente diretta e tensione inversa sembrano accettabili, una capacità eccessiva può degradare la velocità di commutazione e iniettare rumore indesiderato nei nodi vicini. Nei sistemi a commutazione veloce, la capacità di giunzione diventa spesso uno dei fattori nascosti che influenzano l'EMI e la stabilità delle forme d'onda.

6. Perché le stime delle perdite di tensione diretta possono diventare imprecise se VF è trattato come un valore fisso?

La tensione diretta cambia continuamente con la temperatura, il livello di corrente e la densità di corrente. L'assunzione comune di "0,7 V" riflette solo condizioni di funzionamento limitate per i diodi PN in silicone. Sotto correnti più elevate, VF può aumentare significativamente e aumentare le perdite di conduzione oltre le aspettative iniziali. A temperature elevate, il comportamento di VF può anche alterare la condivisione della corrente nei percorsi paralleli, creando uno squilibrio termico e una dissipazione imprevedibile. Pertanto, le stime termiche affidabili dipendono dall'utilizzo di curve della scheda dati in condizioni operative realistiche.

7. Perché gli eventi di sovratensione brevi sono comunque pericolosi anche se la corrente media del diodo rimane bassa?

Brevi impulsi come l'inrush di avvio, il kickback induttivo e gli eventi di carica capacitiva iniettano grandi quantità di energia nella giunzione del diodo in intervalli di tempo molto brevi. Sovratensioni ripetitive possono accumulare calore più rapidamente del previsto, specialmente quando il flusso d'aria e la diffusione del calore sulla PCB sono limitati. Anche quando la corrente media appare modesta, lo stress da impulsi ripetuti può gradualmente accelerare l'affaticamento termico e il degrado a lungo termine.

8. Perché il layout della PCB influenza fortemente il comportamento di commutazione dei diodi e le prestazioni EMI?

I loop di commutazione con grande induttanza amplificano l'overshoot, il ringing e lo stress da recupero inverso. Tracce lunghe, messa a terra scadente e percorsi di ritorno della corrente non controllati consentono all'induttanza parassita di convertire i rapidi fronti di commutazione in problemi di EMI. Anche un diodo di alta qualità può comportarsi male all'interno di un layout induttivo. I progetti con loop di corrente compatti e percorsi di ritorno controllati producono generalmente forme d'onda di commutazione più pulite e un comportamento termico più prevedibile.

9. Perché gli ingegneri spesso convalidano il comportamento dei diodi utilizzando misurazioni reali con oscilloscopi invece di fare affidamento solo sulle simulazioni?

Le simulazioni sovente sottovalutano l'induttanza parassita, il comportamento dei connettori, gli effetti dei cavi e il ringing ad alta frequenza che emergono nell'hardware assemblato. Le misurazioni reali rivelano spesso overshoot e comportamenti transitori che non erano evidenti durante l'analisi a livello di schema. Pertanto, gli ingegneri considerano la sonda dell'oscilloscopio come parte dell'esperimento stesso, poiché metodi di sonda scadenti possono distorcere le forme d'onda e nascondere lo stress reale subito dal diodo.

10. Perché la selezione dei diodi dipende sempre di più dal comportamento a livello di sistema invece che dalle specifiche isolate dei datasheet?

I progetti moderni valutano i diodi in base a come interagiscono con i limiti di EMI, la topologia di commutazione, i vincoli termici, la geometria del layout, il comportamento di sovratensione e l'affidabilità a lungo termine. Un diodo che sembra ideale da un singolo parametro può comunque creare problematiche di overshoot, rumore o termiche quando integrato nel sistema completo. I progetti di successo solitamente bilanciano il comportamento di recupero, la capacità, il margine di tensione, le caratteristiche termiche e l'implementazione PCB piuttosto che ottimizzare solo una specifica di rilievo.
