Condensatori Elettrolitici Spiegati: Tipi, ESR, Corrente di Ripple

Questo articolo spiega come funzionano i condensatori elettrolitici, dove si comportano meglio e perché le tecnologie dei condensatori in alluminio e tantalio comportano importanti compromessi in termini di affidabilità, stabilità, dimensioni e comportamento elettrico. Esplora anche gli effetti della corrente di ripple, lo stress termico, le caratteristiche di impedenza, le combinazioni di condensatori con ceramiche, i meccanismi di degrado a lungo termine e le strategie di selezione pratiche utilizzate nei moderni sistemi elettronici di potenza e segnale..

Catalogo

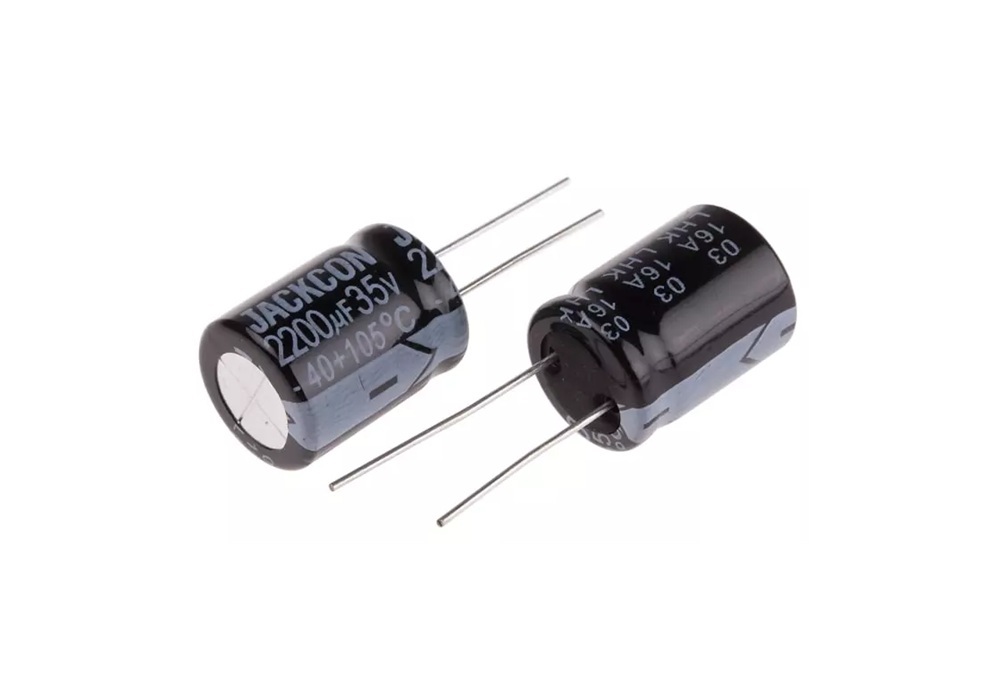

Panoramica sui Condensatori Elettrolitici

I condensatori elettrolitici vengono spesso scelti quando un progetto richiede molta capacità senza spingere il budget o l'area della PCB in territori scomodi. Questa comodità comporta compromessi che si manifestano nel comportamento elettrico e nella coerenza a lungo termine, e questi compromessi tendono a diventare più evidenti man mano che le ore di funzionamento accumulano..

Le tensioni nominali comuni si trovano tipicamente nell'intervallo di ~4 V a 500 V, mentre serie speciali possono raggiungere circa 630 V e oltre. Le temperature ambientali comuni variano da -40°C a +105°C, e le linee di prodotto di fascia alta si estendono fino a +125°C. Nel lavoro di progettazione reale, questi numeri di catalogo raramente raccontano da soli l'intera storia; i risultati sono influenzati da come il componente è stressato, quanta corrente di ripple porta, dove va effettivamente il calore e come le caratteristiche del componente si spostano con l'età..

Vale anche la pena ammettere una realtà pratica: gli elettrolitici possono apparire in buone condizioni su un banco per un breve periodo e poi iniziare a comportarsi in modo diverso una volta che lo stesso circuito vive in un involucro caldo, subisce eventi di picco ripetuti o viene spedito attraverso una miscela più ampia di lotti di produzione. Quel divario tra le prime impressioni e il comportamento a lungo termine è dove una selezione e una validazione attenta ripagano..

Adatta all'Applicazione: Alta Capacità, Energia di Massa, e Ruoli a Corrente Continua

Gli elettrolitici tendono a fornire sostanzialmente più capacità per dollaro rispetto a molte opzioni in film o ceramica in classi di tensione simili. I progettisti di solito accettano quel compromesso con alcune restrizioni in mente: sono spesso fisicamente più grandi delle ceramiche a capacità di tensione comparabile e molti sono polarizzati, quindi la direzione della tensione applicata deve essere controllata..

Gli elettrolitici vengono comunemente utilizzati dove è desiderabile un grande serbatoio di carica e la forma d'onda è principalmente DC con ripple sovrapposto. Spesso si trovano nel punto in cui uno stadio di potenza passa dal creare DC a mantenere DC stabile sotto dinamiche di carico reali..

I casi d'uso tipici sono elencati di seguito come un unico insieme per una facile scansione:

• Filtraggio del DC-link

• Smussatura della rettificazione

• Stoccaggio di energia di mantenimento

• Decoupling a bassa frequenza

In un alimentatore funzionante, un elettrolitico agisce frequentemente come buffer energetico a breve termine durante i passaggi di carico. Mentre il loop di controllo sta ancora reagendo, il condensatore fornisce o assorbe corrente, ed è in quel momento che le non idealità diventano facili da notare durante la misurazione: abbassamento della tensione legato all'ESR, auto-riscaldamento legato alla corrente di ripple e deriva graduale dei parametri man mano che il sistema di elettrolita e ossido invecchia..

Da un punto di vista ingegneristico, questo può essere leggermente frustrante perché il condensatore sta facendo esattamente ciò che la fisica consente, ma non sempre ciò che un simbolo schematico implica. Pianificare quei comportamenti "non ideali" in anticipo di solito porta a meno sorprese nella fase finale..

Famiglie Principali: Alluminio vs. Tantalio

I condensatori elettrolitici vengono più comunemente incontrati come elettrolitici in alluminio e elettrolitici in tantalio. I componenti in tantalio rimangono elettrolitici; la differenza è nel sistema anodico e dielettrico, che porta a diverse resistenze e sensibilità allo stress..

Una scelta tra queste famiglie riguarda raramente solo la capacità e la tensione nel foglio dati. Si trasforma spesso in una discussione su come il circuito si comporta all'accensione, quanto bene viene controllato lo stress e quanta variabilità il design può tollerare senza trasformare la validazione in una questione di intuito..

Il posizionamento comune delle due famiglie è riassunto qui:

• Elettrolitici in alluminio: ampiamente utilizzati per filtraggio di massa e stoccaggio di energia, ampia disponibilità di tensione, generalmente costo favorevole.

• Elettrolitici in tantalio: alta efficienza volumetrica e comportamento di capacità relativamente stabile in alcune gamme, tipicamente affrontato con controllo più rigoroso del comportamento di picco, di inrush e dell'impedenza protettiva.

Una inquadratura pratica è che i componenti in alluminio vincono spesso lavori di "massa e ripple", mentre il tantalio è spesso scelto quando la pressione di dimensione, gli obiettivi di impedenza o un comportamento elettrico più costante guidano il requisito, assumendo che il circuito abbia un piano chiaro per limitare lo stress durante i picchi e i transitori..

Comportamenti Elettrici Chiave che Modellano le Prestazioni nel Mondo Reale

Il comportamento reale dei condensatori elettrolitici è modellato da diverse caratteristiche elettriche interagenti piuttosto che dalla capacità da sola. Parametri come tolleranza, stress di tensione, corrente di dispersione, ESR, corrente di ripple e comportamento termico influenzano fortemente le prestazioni del condensatore nel tempo e sotto condizioni operative variabili. Nei circuiti pratici, questi fattori spesso determinano se un'alimentazione rimane stabile, rumorosa, soggetta a stress termico o incline a degrado a lungo termine..

I valori di capacità sono comunemente scritti usando sottomultipli come µF, nF e pF perché 1 farad è estremamente grande per la maggior parte dei componenti discreti. In notazione pratica, 1 µF = 1000 nF e 1 nF = 1000 pF. Mantenere le convenzioni sulle unità coerenti attraverso schemi, BOM e documentazione di assemblaggio aiuta a ridurre gli errori di sostituzione e interpretazione durante la progettazione e la produzione..

I condensatori elettrolitici tendono anche ad avere intervalli di tolleranza più ampi rispetto a molti condensatori in film o ceramici. Variazioni come +50%/−20% non sono insolite, specialmente in componenti di valore maggiore. In applicazioni di filtraggio di massa, questa diffusione potrebbe avere poche conseguenze pratiche, ma nella modellazione dell'impedenza, nelle reti temporali o nel comportamento del loop di controllo, la variazione della capacità può spostare la risposta transitoria e i margini di stabilità abbastanza da diventare misurabili durante la validazione e i test di produzione..

La tensione nominale influisce su più di semplici sopravvivenze contro la rottura. Operare continuamente vicino alla tensione nominale massima aumenta lo stress elettrico all'interno del sistema dielettrico e può accelerare la dispersione, il riscaldamento interno e i meccanismi di usura a lungo termine. Per questo motivo, molti progetti derating volontariamente i condensatori elettrolitici e operarli al di sotto del limite di tensione stampato per migliorare l'affidabilità e ridurre la sensibilità allo stress termico e legato al ripple..

La corrente di dispersione e il comportamento di isolamento influenzano anche le prestazioni nel mondo reale, specialmente nei circuiti di mantenimento, nei sistemi di temporizzazione e nelle sezioni analogiche a bassa potenza. I condensatori elettrolitici di dimensioni maggiori mostrano naturalmente una certa dispersione a causa del comportamento del dielettrico e dell'elettrolita e questa dispersione contribuisce al decadimento della carica accumulata nel tempo. Nei sistemi di potenza pratici, si deve valutare il comportamento di isolamento utilizzando sia la corrente di dispersione che le considerazioni sul tempo costante piuttosto che fare affidamento solo sui valori di capacità..

I meccanismi di perdita diventano particolarmente importanti sotto condizioni di ripple. Quando la corrente di ripple AC fluisce attraverso l'ESR, la dissipazione di potenza interna produce calore e questo riscaldamento influisce direttamente sull'invecchiamento del condensatore e sulla durata operativa. Man mano che la temperatura aumenta, il degrado dell'elettrolita accelera, l'ESR può aumentare ulteriormente e lo stress termico può accumularsi nel tempo. In molti sistemi reali, i problemi di affidabilità dei condensatori sono quindi strettamente legati alla gestione della corrente di ripple, alle condizioni di flusso d'aria, al posizionamento sulla PCB e alle vicine fonti di calore piuttosto che al valore di capacità da solo..

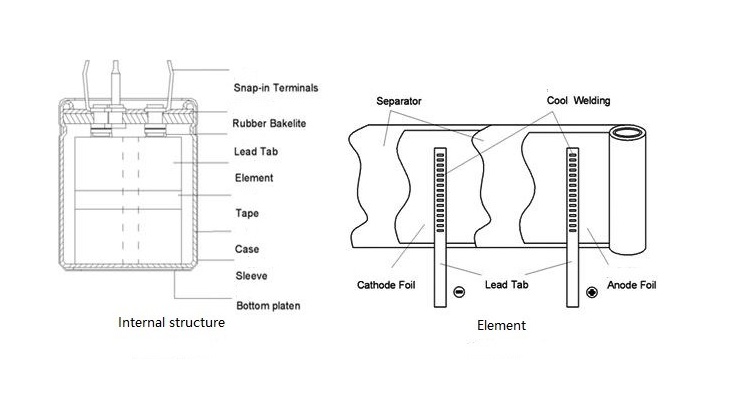

Condensatore Elettrolitico in Alluminio

Un condensatore elettrolitico in alluminio è costruito utilizzando diversi strati interconnessi che lavorano insieme per immagazzinare energia elettrica. La struttura principale include un foglio anodico di alluminio inciso, uno strato dielettrico di ossido di alluminio sottile, un elettrolita e un collettore di corrente in foglio negativo. Questi strati sono arrotolati in una struttura compatta a rotolo gelatinoso e sigillati all'interno di una lattina di alluminio. Il foglio anodico inciso è importante perché la sua superficie microscopica ruvida aumenta notevolmente l'area superficiale effettiva, consentendo al condensatore di raggiungere elevate capacità in dimensioni relativamente ridotte..

Lo strato dielettrico si forma direttamente sulla superficie del foglio anodico attraverso un processo elettrochimico chiamato formazione anodica. Poiché lo strato di ossido è estremamente sottile, i condensatori elettrolitici in alluminio possono fornire valori di capacità elevati rispetto a molti altri tipi di condensatori. Lo spessore di questo strato di ossido determina la tensione nominale del condensatore. I condensatori a tensione più elevata richiedono strati di ossido più spessi, ma questo riduce anche la densità di capacità e aumenta le dimensioni fisiche..

L'elettrolita agisce come il sistema catodico del condensatore, mentre il foglio negativo fornisce il percorso conduttivo verso il terminale esterno. A differenza delle strutture elettrodi solidi utilizzate in alcuni tipi di condensatori, l'elettrolita consente al condensatore di mantenere una capacità elevata, ma introduce anche limitazioni legate alla temperatura, all'invecchiamento e alla corrente di dispersione. Questi materiali interni sono sigillati accuratamente per ridurre l'evaporazione dell'elettrolita e mantenere la stabilità a lungo termine..

Poiché il dielettrico funziona correttamente solo quando l'anodo rimane positivo rispetto all'elettrolita, la maggior parte dei condensatori elettrolitici in alluminio è polarizzata. La tensione inversa può danneggiare lo strato di ossido, causando un flusso eccessivo di corrente, generazione di gas, accumulo di calore e possibili sfiati. Per questo motivo, le marcature di polarità e la corretta installazione sono fondamentali nella progettazione pratica dei circuiti..

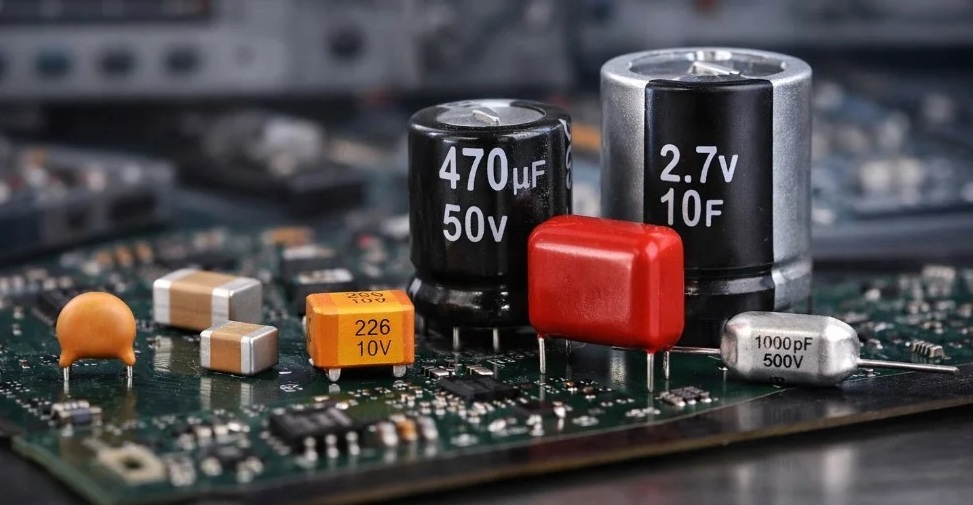

Utilizzi dei Condensatori Elettrolitici in Circuiti Reali

Accoppiamento del Segnale e Blocco DC

I condensatori elettrolitici sono ampiamente utilizzati per l'accoppiamento del segnale in amplificatori audio, circuiti di comunicazione, interfacce per sensori e stadi di elaborazione analogica in cui i segnali AC devono passare tra i blocchi di circuito mentre le condizioni di polarizzazione DC rimangono isolate. In queste applicazioni, il condensatore blocca la tensione DC costante mentre consente ai componenti di segnale variabili di continuare attraverso il percorso del segnale. Questo impedisce che uno stadio disturbi il punto di funzionamento di un altro stadio..

Poiché i condensatori elettrolitici forniscono valori di capacità relativamente grandi in pacchetti compatti, vengono comunemente selezionati per applicazioni di accoppiamento a bassa frequenza dove i condensatori ceramici più piccoli potrebbero non fornire sufficienti capacità in modo economico. Tuttavia, l'orientamento della polarità diventa importante perché una polarità errata può aumentare la corrente di dispersione, la distorsione, il riscaldamento e i problemi di affidabilità a lungo termine..

A basse frequenze, una capacità insufficiente può indebolire la risposta ai bassi nei sistemi audio o distorcere segnali analogici in lenta variazione. I condensatori di accoppiamento vengono selezionati in base all'impedenza di ingresso e alla frequenza di soglia richiesta. Nei circuiti pratici, i condensatori elettrolitici utilizzati per l'accoppiamento possono anche introdurre distorsione se tensioni AC elevate appaiono attraverso il dielettrico, specialmente nei percorsi audio dove la linearità del segnale è importante..

Decoupling di Massa e Stabilizzazione della Rail di Alimentazione

I condensatori elettrolitici sono ampiamente utilizzati per il decoupling di massa e la stabilizzazione delle linee di alimentazione nei sistemi digitali, controllori embedded, elettronica industriale, driver per motori e stadi di conversione di potenza. Il loro ruolo principale è quello di immagazzinare energia localmente e fornire corrente durante cambiamenti improvvisi di carico a cui gli alimentatori o i lunghi tracciati della PCB non possono rispondere immediatamente..

Quando processori, moduli di comunicazione, relè, LED o motori si attivano rapidamente, la domanda temporanea di corrente può causare diminuzioni di tensione e instabilità transitoria. I condensatori elettrolitici aiutano a ridurre queste perturbazioni agendo come serbatoi energetici locali che assorbono ripple, smussano le transizioni di carico e stabilizzano le parti più lente della rete di distribuzione dell'energia..

Tuttavia, i condensatori elettrolitici da soli di solito non sono sufficienti per la soppressione del rumore a banda larga poiché la loro impedenza aumenta a frequenze più elevate a causa del comportamento ESR e ESL. Per questo motivo, i condensatori elettrolitici vengono spesso combinati con condensatori ceramici posti vicino a circuiti integrati. Il condensatore elettrolitico supporta lo stoccaggio di energia di massa, mentre il condensatore ceramico riduce il rumore di commutazione ad alta frequenza e i picchi transitori rapidi..

L'ESR dei condensatori elettrolitici influisce anche sul comportamento del circuito. Un ESR estremamente basso potrebbe sembrare desiderabile, ma in alcuni sistemi di potenza un ESR moderato aiuta a smorzare la risonanza tra i condensatori, l'induttanza della PCB e i regolatori di commutazione. Senza un sufficiente smorzamento, possono verificarsi eccessive oscillazioni o oscillazioni durante le transizioni di carico. Di conseguenza, la selezione dei condensatori spesso bilancia capacità, ESR, capacità di ripple, comportamento di stabilità e risposta transitoria piuttosto che massimizzare semplicemente la capacità..

Smussatura della Rettificazione e Riduzione del Ripple

I condensatori elettrolitici vengono comunemente utilizzati dopo le fasi di rettificazione negli alimentatori lineari per smussare la DC pulsante in una tensione di uscita più stabile. Durante ogni ciclo AC, il condensatore si carica vicino al picco dell'onda rettificata e poi si scarica nel carico tra i picchi, riducendo la tensione di ripple attraverso la rail di alimentazione..

Valori di capacità maggiori generalmente riducono l'ampiezza del ripple perché una maggiore carica accumulata diventa disponibile durante gli intervalli di scarica. Tuttavia, la selezione della capacità dipende da diversi fattori, tra cui la corrente di carico, la frequenza di ripple, la tensione di ripple consentita, il comportamento di avvio, le dimensioni fisiche e i limiti termici..

La classificazione della corrente di ripple diventa particolarmente importante nelle applicazioni di alimentazione perché il riscaldamento interno causato dalla corrente di ripple influisce direttamente sulla durata del condensatore. Una corrente di ripple eccessiva aumenta la temperatura interna, accelera il degrado dell'elettrolita, aumenta l'ESR nel tempo e accorcia l'affidabilità operativa. Ambienti ad alta temperatura intensificano ulteriormente questi meccanismi di invecchiamento..

I grandi condensatori elettrolitici nei circuiti di rettificazione possono anche creare una notevole corrente di inrush durante l'accensione perché i condensatori inizialmente scaricati si comportano momentaneamente come carichi a bassa resistenza. Senza limitazione di corrente, questo picco di avvio può stressare i raddrizzatori, i trasformatori, gli interruttori, i fusibili e i diodi a ponte. I progettisti riducono spesso questi effetti utilizzando circuiti di soft-start, termistori NTC, sequenze di avvio controllate o resistori di limitazione della corrente..

Energia di Mantenimento, Carichi di Impulso e Supporto per Motori

I condensatori elettrolitici sono frequentemente utilizzati in circuiti che sperimentano richieste di corrente ad alta intensità di breve durata, come i sistemi di avvio dei motori, l'attivazione dei relè, i flash delle fotocamere, i driver LED, i trasmettitori RF e le applicazioni di alimentazione impulsata. In queste situazioni, il condensatore fornisce temporaneamente energia immagazzinata più velocemente di quanto la fonte principale possa rispondere..

Nei sistemi motore, i condensatori elettrolitici aiutano a ridurre il calo di tensione durante l'avvio o l'accelerazione improvvisa in cui la domanda di corrente aumenta bruscamente per brevi periodi. Negli apparecchi di comunicazione e nei sistemi embedded, i condensatori di mantenimento possono mantenere l'operazione durante brevi interruzioni di potenza, eventi di commutazione della batteria o instabilità transitoria dell'alimentazione..

L'elevata capacità di stoccaggio di energia dei condensatori elettrolitici li rende adatti per queste applicazioni, specialmente dove le dimensioni fisiche e il costo sono importanti. I carichi impulsivi ripetuti aumentano lo stress da ripple e la generazione di calore, quindi il riscaldamento da ESR, l'invecchiamento del condensatore, le classifiche di durata e la ventilazione devono essere considerati attentamente nei sistemi a ciclo di lavoro elevato..

Tempi RC e Perché gli Elettrolitici sono Componenti di Bassa Precisione

I condensatori elettrolitici a volte appaiono in circuiti di temporizzazione RC dove sono richiesti ritardi lunghi o grandi costanti di tempo in modo economico. Esempi includono circuiti di ritardo all'accensione, temporizzazione di reset lenta, comportamento di soft-start e semplici reti di oscillatori o timer..

Tuttavia, i condensatori elettrolitici sono generalmente scelte scadenti per applicazioni di temporizzazione di precisione perché il valore di capacità, la corrente di dispersione, l'ESR e il comportamento dielettrico possono variare significativamente con la temperatura, l'invecchiamento, la frequenza, la tensione applicata e la tolleranza di fabbricazione. La corrente di dispersione da sola può alterare significativamente il comportamento di carica nei circuiti a lungo ritardo..

I cambiamenti di temperatura influenzano ulteriormente la coerenza temporale perché la capacità e l'ESR si spostano tra le condizioni operative. In molti circuiti, vengono aggiunti metodi di compensazione, margini temporali più ampi, routine di calibrazione o diversi tipi di condensatori quando è richiesta un'accuratezza temporale stabile..

Per oscillatori precisi, generazione di clock, sistemi di misurazione o temporizzazione analogica di precisione, i condensatori in film o ceramici con materiali dielettrici stabili di solito forniscono un comportamento a lungo termine più prevedibile rispetto ai condensatori elettrolitici..

Prospettiva di Progettazione: Usare gli Elettrolitici per Problemi di Energia, Non per Problemi di Precisione

I condensatori elettrolitici rendono al meglio in applicazioni incentrate sull'immagazzinamento di energia, gestione del ripple, supporto transitorio, filtraggio di massa e requisiti di capacità a bassa frequenza. Il loro elevato rapporto capacità-dimensione li rende pratici per l'elettronica di potenza, il buffering energetico, il supporto all'avvio e la stabilizzazione dell'alimentazione dove è necessaria una grande capacità di stoccaggio..

Tuttavia, sono meno adatti per compiti dipendenti dalla precisione che coinvolgono capacità stabili, bassa dispersione, tolleranza rigorosa, bassa distorsione o operazione ad alta frequenza. La variazione dell'ESR, l'invecchiamento dell'elettrolita, la sensibilità alla temperatura, le limitazioni della polarità e il degrado della durata influenzano tutte le prestazioni a lungo termine..

Nella progettazione dei circuiti moderni, i condensatori elettrolitici vengono quindi spesso trattati come parte di una strategia di condensatori più ampia piuttosto che come soluzioni autonome. Vengono combinati con condensatori ceramici, in film, polimerici o altri tipi di condensatori in modo che ogni tecnologia di condensatore gestisca al meglio la gamma di frequenze, il requisito di stabilità e il comportamento energetico che supporta..

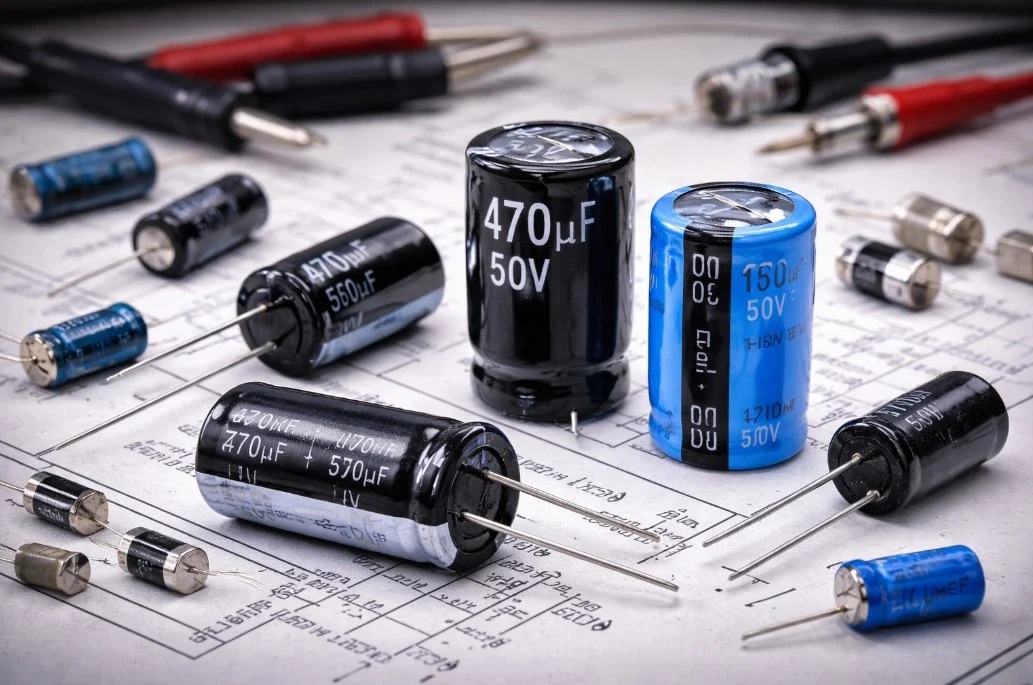

Come Identificare la Polarità dei Condensatori Elettrolitici

I condensatori elettrolitici sono componenti polarizzati e invertirli tende a spingere la corrente di dispersione verso l'alto, incoraggiare il riscaldamento e invecchiare il dielettrico più rapidamente di quanto desidererebbe. Quando la striscia della manica è graffiata, la serigrafia sulla PCB è assente e la lunghezza dei terminali non offre alcun suggerimento, la polarità può ancora essere desunta osservando come si comporta la dispersione in due direzioni. L'obiettivo qui non è leggere la capacità. L'obiettivo è confrontare come si comporta lo stesso condensatore sotto uno stimolo DC ridotto quando il misuratore è usato in modalità resistenza (ohm), dove la direzione può cambiare silenziosamente il risultato..

Perché la Corrente di Dispersione Cambia con la Direzione

Cosa Sta Facendo il Misuratore in Modalità Ohm

In modalità resistenza, il misuratore eroga una piccola tensione DC interna e interpreta la corrente risultante come resistenza. Con un elettrolitico, la sequenza di solito appare così: prima attrae corrente mentre si carica, la resistenza indicata aumenta mentre la carica rallenta e infine il display si stabilizza su un valore dominato dalla dispersione piuttosto che dalla capacità..

Quel comportamento finale di stabilizzazione è dove vive il segnale. Con la polarità allineata nella direzione più tollerante, la dispersione di solito rimane più bassa e il misuratore tende a spostarsi verso una resistenza apparente più alta. Con la polarità invertita, la dispersione spesso aumenta e potrebbe apparire meno stabile, quindi il misuratore tende a posizionarsi a una resistenza apparente più bassa (o a salire lentamente e non raggiungere la stessa altezza). C'è un certo sollievo quando le due direzioni si separano nettamente; trasforma un'incognita in qualcosa su cui puoi agire..

Cosa Attenersi

Molte confusioni evitabili derivano dal fissare il primo movimento e trattarlo come la risposta. Il movimento iniziale riflette principalmente le dinamiche di carica, che possono variare con l'intervallo del misuratore e il valore del condensatore. Il confronto più ripetibile proviene dal comportamento post-transitorio dopo un'attesa coerente..

Punti di attenzione da monitorare durante ogni passaggio:

• L'aumento durante il transitorio (veloce vs. lento)

• La stabilità vicino alla fine (costante vs. errante)

• Il valore stabilito dopo lo stesso tempo di attesa in entrambe le direzioni

Perché Questo Tiene “Abbastanza Bene” su un Banco

Questo approccio si basa su un'asimmetria fisica difficile da ignorare: lo strato di ossido in un elettrolitico è formato in una direzione e generalmente tollera meglio quella direzione sotto stress DC. Anche quando il componente è vecchio, la direzione che produce meno corrente sostenuta sotto il bias DC del misuratore di solito corrisponde alla polarità prevista. Non soddisferà gli standard di identificazione di laboratorio, ma può evitare che una riparazione prenda una piega emotiva che nessuno ama, accendendo il condensatore invertito e poi inseguendo danni a valle..

Usare un Multimetro in Modalità Resistenza

Scegliere un intervallo di resistenza che mostri un transitorio di carica visibile. Su misuratori analogici, questo è spesso R×100 o R×1k; su un DMM, selezionare un intervallo di ohm che non rimanga semplicemente su “OL” per l'intera finestra di osservazione..

Impostazione e Sicurezza

Le letture in circuito spesso fuorviano perché altri componenti possono dominare ciò che il misuratore vede, quindi rimuovere il condensatore dal circuito è solitamente il percorso più pulito quando è possibile gestirlo. Scaricare il condensatore prima di ogni misura, non solo la prima, perché la carica residua rende il secondo confronto convincente mentre è errato. Per condensatori grandi, una scarica mediante resistore è più delicata; per valori piccoli, un corto controllato può essere accettabile quando si è certi che sia sicuro..

Cercare di non colpire ripetutamente condensatori molto grandi con un intervallo di misurazione piccolo. Il picco iniziale può stressare alcuni strumenti e può anche rendere le letture incoerenti, il che è frustrante quando si cerca di confrontare differenze sottili..

Checklist di Preparazione:

• Rimuovere il condensatore dal circuito quando fattibile.

• Scaricare prima di ogni ciclo di misura.

• Usare un metodo di scarica appropriato alla dimensione del condensatore e al contesto di sicurezza.

• Limitare le ripetute "batoste" di alta corrente su condensatori grandi.

Sequenza di Misurazione: Due Direzioni, Stesso Tempo, Stessa Pazienza

Eseguire il test come un confronto abbinato. Non si sta cercando un numero perfetto; si sta controllando quale direzione appare più "confortevole" nelle stesse condizioni..

La Routine a Due Passaggi:

• Collegare il conduttore nero a un terminale e il conduttore rosso all'altro.

• Osservare attraverso il transitorio; quindi registrare il comportamento stabilizzato dopo un tempo di attesa fisso (comunemente 5–15 secondi, regolato in base alla capacità e alla risposta del misuratore).

• Scaricare di nuovo in modo che il secondo passaggio parta dallo stesso punto di partenza.

• Invertire i conduttori e ripetere con lo stesso tempo di attesa.

• Confrontare i risultati stabilizzati; la direzione che termina più alta in resistenza apparente corrisponde tipicamente a una minore dispersione in quella orientazione..

Interpretare la Resistenza Maggiore e il Comportamento Direzionale

Diversi misuratori polarizzano il componente in modo diverso in modalità ohm, e questo può silenziosamente invertire quale conduttore corrisponde a quale assunzione di polarità interna. Sotto il comportamento del misuratore assunto in questa procedura, l'orientamento che produce la maggiore resistenza finale corrisponde al conduttore nero collegato al terminale positivo del condensatore..

L'incertezza durante il controllo della polarità è comune. Un modo semplice per evitare errori è verificare la polarità una volta utilizzando un condensatore polarizzato conosciuto e il misuratore e l'intervallo esatti previsti per il test. Questo piccolo controllo aiuta a prevenire errori ripetuti, soprattutto quando si passa tra misuratori analogici, misuratori digitali o diversi modelli di DMM..

Invece di fare affidamento su una misura finale, i test ripetuti vengono spesso controllati per risultati coerenti e indicatori corrispondenti..

Indizi Direzionali da Osservare:

• La direzione migliore tende a salire più velocemente e a stabilizzarsi più in alto..

• La direzione peggiore tende a rimanere più bassa, a sembrare più rumorosa o a apparire meno stabile..

Se entrambe le direzioni sembrano quasi identiche, resistere alla tentazione di forzare una conclusione. A quel punto, il condensatore potrebbe essere non polarizzato, gravemente degradato, non corrispondente all'intervallo selezionato o ancora influenzato da connessioni di circuito residue..

Casi di Guasto Comuni e Letture Fuorvianti

Questo è un metodo di confronto e i confronti falliscono quando fattori esterni sommergono la differenza che si sta cercando di vedere..

Modalità di Guasto e Casi Limite:

• Percorsi di corrente in circuito: resistori paralleli, giunzioni semiconduttori e rail possono dominare la lettura e persino invertire la conclusione apparente..

• Alta dispersione dovuta all'età o al danno: entrambe le direzioni possono leggere basse, riducendo il contrasto..

• Capacità molto piccola: il transitorio potrebbe essere troppo veloce da osservare, rendendo il valore stabilito confuso..

• Capacità molto grande: il transitorio potrebbe essere lungo e l'inrush più alto; la coerenza temporale è più importante di quanto ci si aspetti..

• Elettrolitici non polarizzati: i tipi AC-compatibili/non polarizzati potrebbero non mostrare una forte differenza direzionale..

Controlli Incrociati Prima di Applicare Energia

Se sai cosa sta facendo il condensatore nel circuito, utilizza quel contesto come controllo della sanità mentale. In molte posizioni di filtraggio degli alimentatori, il terminale positivo tende ad affrontare il nodo DC a potenziale più elevato, mentre il lato negativo ritorna spesso a terra o a una rail negativa. Quando il tuo confronto sulla direzione della dispersione e la topologia DC del circuito puntano nella stessa direzione, la decisione di solito sembra molto meno tesa..

Se non sono d'accordo, rallenta e raccogli un altro punto dati piuttosto che procedere con impazienza. Ulteriori modi per verificare includono: leggere lo schema (se disponibile), tracciare il rame della scheda verso rail noti o utilizzare un alimentatore da banco a bassa tensione con limitazione di corrente per osservare il comportamento senza impegnarsi a pieno stress operativo..

Opzioni di Verifica Pre-Potenza:

• Conferma dello schema

• Ispezione del tracciato/topologia della scheda

• Test con alimentatore da banco a bassa tensione con limitazione della corrente.

Un flusso di lavoro più affidabile unisce due cose: un confronto della dispersione direzionale e almeno una conferma indipendente. Le misurazioni effettuate in isolamento possono essere ingannate dal design del misuratore, dalla carica residua, dalla scelta dell'intervallo o dai percorsi del circuito nascosti. Una breve routine, scarica, misura in entrambe le direzioni con tempistiche coerenti, quindi valida contro la topologia del circuito, richiede un po' di tempo in più, ma tende a prevenire quel tipo di errore di installazione inversa che trasforma una semplice riparazione in una catena di guasti successivi più lunga e costosa..

Conclusione

I condensatori elettrolitici rimangono essenziali negli alimentatori, nei sistemi analogici, nei circuiti audio e nelle applicazioni di stoccaggio di energia perché risolvono problemi pratici di capacità di massa e filtraggio che molti altri tipi di condensatori non possono affrontare in modo economico. Le loro reali prestazioni dipendono non solo dal valore della capacità, ma anche dall'ESR, dalla gestione della corrente di ripple, dalle condizioni termiche, dal derate della tensione e dalla stabilità chimica a lungo termine. Gli elettrolitici in alluminio continuano a dominare i ruoli di alta capacità e filtraggio della potenza, mentre i condensatori in tantalio offrono dimensioni compatte e un comportamento elettrico stabile quando le condizioni di picco sono attentamente controllate. I design moderni combinano sempre più spesso elettrolitici con condensatori ceramici per bilanciare il comportamento dell'impedenza attraverso un'ampia gamma di frequenze e migliorare la stabilità generale della linea di alimentazione..

Domande Frequenti [FAQ]

1. Perché i condensatori elettrolitici spesso falliscono a causa dello stress termico piuttosto che della semplice perdita di capacità?

La corrente di ripple che scorre attraverso l'ESR genera calore interno all'interno del condensatore. Man mano che la temperatura aumenta, l'evaporazione dell'elettrolita e l'invecchiamento chimico accelerano, il che aumenta ulteriormente l'ESR e crea ulteriore riscaldamento. Questo ciclo di accumulo diventa spesso il meccanismo limitante reale nella vita negli alimentatori, soprattutto all'interno di involucri caldi con una scarsa ventilazione..

2. Perché l'ESR è considerato sia una caratteristica utile che una limitazione di design nei circuiti di potenza?

L'ESR crea perdita di potenza e calore, ma può anche fornire smorzamento che stabilizza alcuni loop di controllo dei regolatori. Un ESR molto basso può ridurre il ripple ma può talvolta introdurre oscillazioni se la compensazione del regolatore si aspetta un certo intervallo di ESR. Per questo motivo, l'ESR è spesso trattato come un parametro di design controllato piuttosto che semplicemente un difetto da minimizzare a tutti i costi..

3. Perché i condensatori elettrolitici vengono comunemente accoppiati con condensatori ceramici sulle linee di alimentazione?

Gli elettrolitici gestiscono bene lo stoccaggio di energia di massa e i cambiamenti di carico più lenti, mentre i ceramici rispondono molto più rapidamente al rumore di commutazione ad alta frequenza e ai picchi di corrente rapidi. Usarli insieme crea una risposta di frequenza a bassa impedenza più ampia, migliorando la stabilità transitoria e riducendo il rumore della rail in modo più efficace rispetto all'affidamento a un solo tipo di condensatore..

4. Come influisce direttamente la corrente di ripple sulla durata del condensatore elettrolitico?

La corrente di ripple produce riscaldamento interno attraverso le perdite di ESR. Man mano che la temperatura interna aumenta, il degrado dell'elettrolita accelera, causando deriva della capacità e aumento dell'ESR nel tempo. Anche quando i valori di tensione sembrano sicuri, una corrente di ripple eccessiva può accorciare notevolmente la vita utile se le condizioni termiche non sono ben controllate..

5. Perché i condensatori in tantalio richiedono una gestione più rigorosa dei picchi e dell'inrush rispetto agli elettrolitici in alluminio?

I condensatori in tantalio sono più sensibili alla corrente di picco e allo stress di avvio. Eventi di carica improvvisi, collegamenti a caldo o overshoot dell'alimentazione possono innescare breakdown dielettrici localizzati che possono portare a failure catastrofiche. I progettisti riducono spesso questo rischio utilizzando circuiti di soft-start, resistenza in serie, tassi di salita controllati e derate di tensione conservative..

6. Perché i condensatori elettrolitici possono comportarsi in modo diverso dopo lunghi periodi di stoccaggio?

Lo strato dielettrico di ossido all'interno dei condensatori elettrolitici può degradarsi lentamente quando immagazzinato senza tensione per periodi prolungati. Quando l'energia viene improvvisamente riapplicata, la corrente di dispersione potrebbe inizialmente aumentare perché il dielettrico richiede una parziale riformazione. Il ramp-up controllato della tensione con limitazione della corrente spesso aiuta a ripristinare un'operazione più stabile riducendo allo stesso tempo lo stress all'avvio..
