EPROM vs EEPROM, principi di funzionamento, differenze e applicazioni

EPROM ed EEPROM sono tecnologie di memoria non volatile utilizzate per archiviare dati anche quando viene interrotta l'alimentazione.La EPROM utilizza la luce ultravioletta per la cancellazione completa del chip ed è stata ampiamente utilizzata nei primi chip BIOS, apparecchiature industriali e sistemi legacy.La EEPROM migliora questo progetto consentendo la cancellazione elettrica, la riprogrammazione nel circuito e gli aggiornamenti a livello di byte.Questo articolo spiega come funzionano EPROM ed EEPROM, le loro caratteristiche principali, differenze, applicazioni e continua rilevanza nell'elettronica moderna e legacy.

Catalogo

Esplorando la EPROM

La EPROM (Erasable Programmable Read-Only Memory) rappresenta una categoria essenziale di memoria non volatile, in grado di conservare i dati senza richiedere energia elettrica.Questo tipo di memoria richiede la luce ultravioletta (UV) per la cancellazione ed è caratterizzato da un design unico, caratterizzato da una finestra di quarzo trasparente che espone il die di silicio sottostante.Attraverso l'esposizione alla luce UV, i fotoni ad alta energia rilasciano elettroni intrappolati nelle celle di memoria, ripristinando i dati memorizzati.Per salvaguardarsi dalla perdita accidentale di dati, la finestra in quarzo viene generalmente ricoperta con adesivo opaco dopo la programmazione.

L'introduzione della EPROM ha affrontato le principali sfide associate alla vecchia tecnologia PROM (Memoria di sola lettura programmabile), in particolare la sua funzionalità nativamente restrittiva "write-once".Sfruttando ingressi ad alta tensione, compresi tra 12 e 24 V, la EPROM è emersa come una soluzione ampiamente adottata nei primi chip BIOS e nei sistemi industriali prima della prevalenza della memoria flash sul mercato.Il passaggio alla EPROM ha segnato un significativo passo avanti nella tecnologia delle memorie, ponendo le basi per future innovazioni.

• Tecniche di identificazione: I chip EPROM sono distinguibili dai codici standard che spesso iniziano con "27" (ad esempio, 27C020, che indica una EPROM da 2 Mbit).

• Stato predefinito: I chip EPROM appena cancellati vengono inizializzati con tutti i bit di dati impostati su "1".

• Durata della cancellazione della luce UV: La cancellazione dei dati memorizzati richiede in genere 15-20 minuti di esposizione alla luce UV.

Caratteristiche della EPROM

La tecnologia EPROM richiede l'utilizzo di hardware esterno specializzato, come dispositivi di programmazione, per facilitarne il funzionamento.Questi dispositivi trasmettono impulsi ad alta tensione che depositano cariche elettriche in porte flottanti all'interno delle celle di memoria.Sebbene la scrittura dei dati su EPROM sia relativamente lenta rispetto alle alternative contemporanee, la durabilità della tecnologia è notevole.

• Caratteristiche di conservazione dei dati: I chip EPROM possono archiviare dati in modo affidabile per periodi prolungati, spesso superiori a 20 anni, a condizione che i fattori ambientali rimangano stabili.

• Cicli di lettura infiniti: La EPROM consente operazioni di lettura illimitate mantenendo l'affidabilità strutturale.

• Ruolo nei sistemi legacy: Nonostante sia messa in ombra dalla memoria Flash, la EPROM conserva l'utilità nei macchinari industriali e legacy di lunga durata per preservare il firmware o supportare progetti di sistemi iterativi.

L'uso prolungato nei sistemi legacy dimostra l'affidabilità costante della EPROM, presupponendo il rispetto degli standard di manutenzione ambientale prescritti.Questa stabilità duratura suggerisce un design ingegneristico attentamente considerato che ha dato priorità alla robustezza.

Principi di funzionamento della EPROM

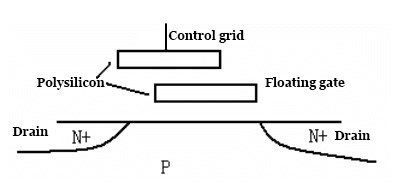

Al centro della funzionalità EPROM si trova l'architettura Floating Gate Transistor, che funge da supporto sia concettuale che pratico per questa tecnologia di memoria.Questo progetto stabilì meccanismi essenziali che in seguito influenzarono innovazioni come la memoria Flash.

Rappresentazione dello stato: gli stati binari nella EPROM sono determinati dall'attività del gate flottante all'interno della struttura del transistor.

• Stato "1": Si verifica quando non vengono immagazzinati elettroni nel gate flottante, consentendo la conduzione attraverso il campo elettrico del gate di controllo.

• Stato "0": Si verifica quando gli elettroni vengono trattenuti nel gate flottante, creando una carica negativa che impedisce la conduzione attraverso il gate di controllo.

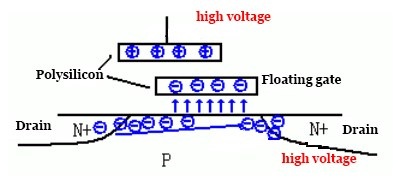

La programmazione dei dati prevede un processo ad alta tensione chiamato iniezione a valanga, in cui gli elettroni guadagnano energia cinetica sufficiente per attraversare la barriera isolante di SiO₂ prima di essere intrappolati all'interno del gate flottante.Questo meticoloso processo garantisce la conservazione degli stati binari fino alla cancellazione deliberata mediante radiazione UV, dove vengono rilasciati elettroni energizzati.La precisione associata all’iniezione di elettroni caldi ha enfatizzato l’affidabilità dei dati, soddisfacendo efficacemente le industrie focalizzate sulla stabilità piuttosto che sulla velocità operativa.

L’ingegneria deliberata alla base del design della EPROM riflette un approccio che ha dato priorità all’integrità della memoria, sottolineando un equilibrio ponderato tra innovazione e praticità.

La EPROM è ampiamente utilizzata nella realizzazione dei primi sistemi informatici e industriali.Il suo utilizzo prominente nei chip BIOS ha consentito lo sviluppo e la programmabilità di firmware modulare, mentre le applicazioni industriali hanno beneficiato della sua stabilità a lungo termine.La trasparenza della finestra al quarzo della EPROM non solo ha facilitato l'ispezione della programmazione, ma ha anche aggiunto una componente visivamente distintiva alla sua estetica fisica.

Cos'è l'EEPROM?

La EEPROM, o memoria di sola lettura programmabile cancellabile elettricamente, è emersa come una soluzione trasformativa nella tecnologia della memoria.Offre un metodo adattabile ed efficiente per l'archiviazione e la modifica dei dati.A differenza delle precedenti tecnologie ROM, la EEPROM consente la cancellazione e la riprogrammazione tramite segnali elettrici, eliminando la dipendenza dalla luce UV esterna e consentendo regolazioni nel circuito.Grazie alla possibilità di modificare singoli byte di memoria anziché l'intero chip, la EEPROM fornisce controllo e precisione senza eguali.Questa funzione ha un'ampia utilità, supportando applicazioni come la gestione delle preferenze definite dall'utente, la regolazione fine dei parametri di calibrazione e la memorizzazione efficiente dei dati di configurazione del sistema.

Da ROM a EEPROM: una trasformazione progressiva

L'evoluzione dalla ROM tradizionale alla EEPROM dimostra gli sforzi costanti volti a superare i limiti della tecnologia di memoria.Ogni innovazione introduce miglioramenti distinti all'usabilità e alla funzionalità.

• ROM maschera: Questa forma fondamentale di ROM prevedeva dati cablati durante la produzione, senza lasciare alcuna opzione per aggiornamenti o correzioni.Sebbene conveniente nella produzione di massa, la sua rigidità ostacolava l’adattabilità in ambienti mutevoli.

• PROM (ROM programmabile): La PROM ha consentito un'unica istanza di programmazione post-produzione, ma si è rivelata implacabile in caso di errori o necessità di aggiornamenti, portando all'inutilizzabilità permanente del dispositivo e limitandone la praticità.

• EPROM (ROM programmabile cancellabile): L'EPROM ha introdotto la cancellabilità attraverso l'esposizione alla luce UV, consentendo la riscrittura dei dati attraverso un processo manuale e complicato che richiede la rimozione dei chip dai circuiti.Sebbene fornisse una maggiore flessibilità, la sua dipendenza dalle procedure fisiche ne limitava l'utilizzabilità in scenari dinamici.

• EEPROM: La EEPROM rappresenta un grande passo avanti, sfruttando i segnali elettrici per la riprogrammazione senza rimuovere il chip dal circuito.Consente la gestione dei dati nel sistema e offre un controllo granulare tramite modifiche a livello di byte.Questi progressi rendono la EEPROM indispensabile per le moderne applicazioni informatiche, dai sistemi embedded all'elettronica di consumo, risolvendo perfettamente le limitazioni precedenti.

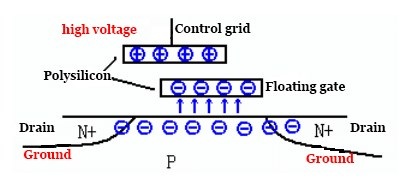

Esemplificazione del meccanismo di tunneling di Fowler-Nordheim

La EEPROM trae le sue capacità dal Fowler-Nordheim Tunneling, un processo quantomeccanico di precisione che ne è alla base la funzionalità, la durata e l'efficienza energetica.

• Tunneling elettronico: Il tunneling Fowler-Nordheim prevede il movimento di elettroni attraverso una sottile barriera di biossido di silicio (SiO₂) sotto un forte campo elettrico.Questo processo garantisce un degrado fisico minimo della barriera, offrendo elevata affidabilità e consentendo ai chip EEPROM di raggiungere cicli di resistenza che vanno da 100.000 a oltre 1 milione di operazioni di scrittura.

• Adattabilità della tensione: I chip EEPROM incorporano pompe di carica su chip che generano l'elevata tensione di programmazione richiesta per il tunneling da fonti standard a bassa potenza, come 3,3 V o 5 V.Questa integrazione perfetta semplifica l'ingegneria a livello di sistema e contribuisce a creare architetture efficienti dal punto di vista energetico.

• Applicazioni versatili: Questi meccanismi facilitano l'uso della EEPROM in numerose applicazioni pratiche.Ad esempio:

- L'elettronica di consumo utilizza la EEPROM per memorizzare impostazioni persistenti nei microcontrollori, dove gli aggiornamenti dinamici del firmware sono di routine.
- I PC dipendono dalla EEPROM per la memorizzazione delle configurazioni del BIOS, garantendo processi di avvio e inizializzazione del sistema stabili.
- I sistemi integrati utilizzano EEPROM per salvaguardare i dati sensibili, inclusi ID dispositivo, parametri diagnostici e impostazioni di configurazione, sottolineandone l'adattabilità a diverse applicazioni.

Definizione delle caratteristiche e integrazione del sistema

Un esame più attento della EEPROM rivela attributi che vanno oltre i parametri tecnici standard, offrendo profonde implicazioni per la progettazione del sistema e l’efficienza operativa.

• Riprogrammabilità nel circuito: La capacità della EEPROM di riprogrammare i dati mentre sono integrati nei sistemi favorisce un adattamento semplificato in ambienti tecnologici dinamici e iterativi.Questa funzionalità viene utilizzata durante lo sviluppo del prodotto e la risoluzione dei problemi per migliorare la produttività e la personalizzazione.

• Durata nell'uso: Supportata dal Fowler-Nordheim Tunneling, la EEPROM offre un'alternativa economicamente vantaggiosa prolungando la durata di vita del dispositivo e limitando la frequenza di sostituzione.La sua robusta resistenza garantisce un'affidabilità costante nelle applicazioni ad alta richiesta.

• Flessibilità avanzata: Le capacità di modifica a livello di byte dell'EEPROM rappresentano un approccio lungimirante alla progettazione della memoria, enfatizzando il controllo selettivo e gli aggiustamenti mirati.Tale precisione si allinea bene con le tendenze dei sistemi automatizzati e dei settori che richiedono la gestione dei dati.

• Approfondimenti dall'evoluzione della memoria: La EEPROM rappresenta una testimonianza della continua evoluzione delle tecnologie di memoria.Il suo sviluppo riflette un significativo allontanamento dai rigidi confini dei precedenti tipi di ROM, simboleggiando uno spostamento verso soluzioni adattabili su misura per soddisfare le richieste in continua evoluzione degli ambienti guidati dalla tecnologia.

Mentre i paesaggi tecnologici continuano ad evolversi, il paradigma stabilito dalla EEPROM risuona sia come risorsa funzionale che come pietra miliare storica nella tecnologia della memoria, sottolineando la sua rilevanza nel plasmare il futuro dell’archiviazione e della manipolazione dei dati.

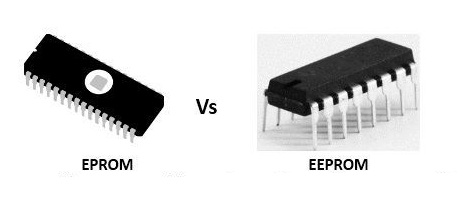

Differenze tra EPROM ed EEPROM

Entro il 2026, la EPROM (memoria di sola lettura programmabile cancellabile) e la EEPROM (memoria di sola lettura programmabile cancellabile elettricamente) rimarranno fondamentali in diverse applicazioni elettroniche, ciascuna occupando un ruolo distinto modellato dalle loro caratteristiche uniche.Il confronto di queste tecnologie offre una base per selezionare soluzioni di memoria ottimali su misura per esigenze operative specifiche.

Confronto di prestazioni e cancellazione

Caratteristiche della EPROM

• Metodo di cancellazione

La EPROM richiede un'esposizione prolungata alla luce ultravioletta (UV) per la rimozione del contenuto, richiedendo un controllo preciso sull'intensità e sui tempi della luce.Questa dipendenza da apparecchiature esterne ne complica l'usabilità in ambienti frenetici.

• Granularità

Il chip di memoria deve essere completamente cancellato;la cancellazione selettiva a livello di byte non è possibile.Questa limitazione riduce l'efficienza negli scenari che richiedono aggiornamenti incrementali o modifiche frequenti.

• Processo di riprogrammazione

La riprogrammazione impone la rimozione fisica del chip e la movimentazione manuale utilizzando strumenti specializzati.Questo ulteriore livello di impegno spesso ne scoraggia l'applicazione in sistemi che richiedono regolazioni frequenti o riconfigurazioni rapide.

• Progettazione fisica

Solitamente racchiuse in package ceramici con finestre al quarzo, le EPROM sono progettate per durare nel tempo.Tuttavia, la loro costruzione fisica impone vincoli spaziali, complicando l’integrazione in dispositivi compatti.

Caratteristiche dell'EEPROM

• Metodo di cancellazione

La EEPROM sfrutta i segnali elettrici per la cancellazione e la riprogrammazione del sistema, semplificando la manutenzione e consentendo aggiornamenti rapidi e frequenti.

• Granularità

La programmabilità a livello di byte garantisce che le modifiche possano riguardare sezioni specifiche della memoria, adattandosi a scenari dinamici come l'ottimizzazione del firmware o i perfezionamenti operativi.

• Processo di riprogrammazione

A differenza della EPROM, la EEPROM non richiede la rimozione dai suoi circuiti e si integra perfettamente con i dispositivi.Ciò riduce al minimo i tempi di inattività del sistema e riduce le complessità tecniche durante gli aggiornamenti.

• Progettazione fisica

Le moderne tecnologie di packaging come SOP (Small Outline Package) o DIP (Dual In-line Package) enfatizzano la compattezza pur supportando la durata, rendendo EEPROM ideale per i sistemi elettronici contemporanei.

Applicazioni pratiche nel 2026

Nel panorama tecnologico in continua evoluzione, gli attributi distintivi di EPROM ed EEPROM delineano la loro utilità nelle applicazioni moderne e legacy.

Adozione della EEPROM da parte dell'industria

• Aggiornamenti frequenti e archiviazione adattiva dei dati

La EEPROM eccelle negli ambienti che richiedono regolazioni regolari o memorizzazione di informazioni volatili.La sua prevalenza abbraccia settori come quello automobilistico, dell’elettronica di consumo e dell’IoT, dove precisione e affidabilità sono fondamentali.

• Sistemi integrati

Le applicazioni includono contatori intelligenti che memorizzano configurazioni di rete ed elettronica di consumo che conserva impostazioni personalizzate.I protocolli I2C e SPI vengono utilizzati anche per semplificare l'integrazione del sistema.

• Efficienza produttiva

Nelle impostazioni di fabbrica, la EEPROM memorizza i dati di calibrazione e viene utilizzata per mantenere l'efficienza operativa, ottimizzare le prestazioni dell'hardware e ridurre i tempi di inattività imprevisti.

Ruolo legacy della EPROM

• Conservazione dei sistemi retrò

La EPROM rimane parte integrante del rinnovamento di dispositivi informatici storici come Apple II e Commodore 64, garantendo un ripristino autentico e un funzionamento duraturo dei sistemi legacy.

• Uso industriale e aerospaziale

Il firmware incorporato nella EPROM mantiene la sua affidabilità nella manutenzione di macchinari e sistemi avionici critici per la sicurezza, supportando operazioni essenziali nelle tecnologie obsolete.

• Contributo educativo

La EPROM offre opportunità di apprendimento pratico per gli studenti nei laboratori di ingegneria, favorendo approfondimenti sulle tecnologie di memoria cancellabile e sulla progettazione di circuiti fondamentali, uno strumento per comprendere l'evoluzione della memoria alla base dei dispositivi moderni.

Prospettive future e in evoluzione

L'importanza duratura di EPROM ed EEPROM risiede nella loro capacità di soddisfare esigenze diverse.Mentre l’adattabilità della EEPROM integra le tendenze lungimiranti, la EPROM funge da ancoraggio stabile per i sistemi legacy e l’istruzione di base.

• Bilanciamento degli approcci moderni e legacy

La valutazione di queste tecnologie implica la valutazione del loro potenziale di integrazione tenendo presente la compatibilità con le versioni precedenti, poiché le industrie continuano a richiedere adattabilità unita alla resilienza.

• Esplorare soluzioni ibride

I progressi nella memoria cancellabile potrebbero portare a progetti ibridi, che combinano la robustezza dell'architettura EPROM con la granularità e la velocità associate all'EEPROM.Queste innovazioni possono ridefinire i settori con l’obiettivo di ridurre al minimo i tempi di inattività e migliorare la gestione dei dati.

• Importanza nei domini industriali e accademici

Garantire un’interazione armoniosa tra i progressi contemporanei e le tecnologie tradizionali favorisce la crescita continua all’interno della produzione, dei laboratori di ingegneria e di altre aree chiave.

Conclusione

Sia EPROM che EEPROM hanno contribuito a plasmare la tecnologia della memoria cancellabile, ma soddisfano esigenze diverse.La EPROM è durevole e utile per sistemi legacy, conservazione del firmware e applicazioni didattiche, sebbene richieda la cancellazione UV e la riprogrammazione manuale.La EEPROM offre maggiore flessibilità attraverso la riscrittura elettrica, il packaging compatto e gli aggiornamenti selettivi dei dati, rendendola più adatta per sistemi embedded, elettronica di consumo, moduli automobilistici e dispositivi IoT.Comprendere le loro differenze aiuta a scegliere il tipo di memoria giusto per stabilità, frequenza di aggiornamento e compatibilità del sistema.

Domande frequenti [FAQ]

1. Cosa definisce la differenza tra EPROM ed EEPROM?

L'EPROM cancella i dati attraverso l'esposizione alla luce ultravioletta (UV), richiedendo apparecchiature esterne specializzate, mentre l'EEPROM utilizza segnali elettrici per la cancellazione e la programmazione, consentendo una programmazione nel circuito più fluida con precisione a livello di byte.La funzionalità della EEPROM è in linea con le moderne esigenze di manipolazione efficiente e diretta della memoria, mentre la EPROM rappresenta una prima soluzione che richiedeva un intervento esterno per la riprogrammazione.Il passaggio dalla cancellazione basata sui raggi UV al controllo basato sull’elettricità illustra il progresso tecnologico verso una gestione della memoria più semplice e flessibile.

2. Come funziona il meccanismo operativo della EPROM?

La EPROM conserva i dati catturando le cariche all'interno dei transistor a gate flottante.Per cancellare le cariche esistenti, la luce UV fornisce l'energia necessaria per ripristinare le celle di memoria, liberando efficacemente il chip per la riprogrammazione.Questo metodo sottolinea la dipendenza dalla tecnologia UV durante l'epoca, offrendo una conservazione stabile dei dati nonostante la sua praticità limitata.Il meccanismo soddisfaceva le esigenze fondamentali di stoccaggio non volatile prima che i metodi elettrici diventassero dominanti, dimostrando come tecnologie specifiche rispondessero alle prime sfide di stoccaggio.

3. A cosa serve la EPROM?

La EPROM, abbreviazione di Erasable Programmable Read-Only Memory, rappresenta un tipo di memoria non volatile che mantiene l'integrità dei dati anche quando viene interrotta l'alimentazione.Il suo processo di riprogrammazione richiede l'esposizione alla luce UV per la cancellazione.L’architettura evidenzia le priorità storiche per soluzioni di storage robuste e affidabili, indipendenti dall’energia, progettate in un momento in cui la durabilità a lungo termine superava le preoccupazioni di usabilità o facilità di funzionamento.Questa pietra miliare ha aperto la strada ai progressi nella tecnologia della memoria, collegando i metodi di archiviazione precedenti a ciò su cui facciamo affidamento oggi.

4. Perché la EEPROM presenta vantaggi rispetto alla EPROM?

La EEPROM consente la modifica dei dati tramite segnali elettrici, eliminando la dipendenza dalla luce UV e facilitando la programmazione direttamente all'interno del circuito.Il suo controllo a livello di byte introduce adattabilità in ambienti che richiedono regolazioni frequenti e precise.Questa funzionalità ridefinisce i flussi di lavoro della memoria incorporando processi di modifica flessibili direttamente nei dispositivi, migliorando così l'usabilità e l'efficienza.Tali progressi riflettono considerazioni sull’integrazione dei dispositivi moderni che privilegiano la praticità e la funzionalità rapida rispetto ai metodi storici.

5. Qual è la differenza tra la memoria Flash e la EEPROM?

Sia Flash che EEPROM fungono da tipi di memoria non volatile;tuttavia, la EEPROM presenta una granularità più elevata, consentendo la cancellazione e la riscrittura byte per byte, supportando un controllo dei dati più preciso.Flash, al contrario, utilizza un processo di cancellazione basato sui settori che richiede la cancellazione di interi blocchi prima di scrivere nuove informazioni, con conseguente riduzione della resistenza a causa dei suoi cicli di riscrittura finiti.Il design di Flash si appoggia a priorità come una maggiore densità di archiviazione e convenienza, anche se sacrifica il controllo di precisione e la longevità nella riprogrammazione.
