DIAC spiegato, principio di funzionamento, caratteristiche e applicazioni

Un DIAC è un dispositivo a semiconduttore bidirezionale utilizzato principalmente per l'attivazione e il controllo di fase nei circuiti CA.A differenza dei normali diodi che conducono in una sola direzione, un DIAC commuta simmetricamente in entrambe le direzioni una volta raggiunta la tensione di interruzione.Questo articolo spiega i principi di funzionamento, la struttura interna, il comportamento operativo e le applicazioni pratiche dei DIAC, compreso il loro utilizzo nell'attivazione del TRIAC, nei circuiti dimmer, nel controllo della velocità del motore, nella generazione di impulsi e nei sistemi di regolazione della potenza.

Catalogo

Esplorazione delle funzionalità e delle applicazioni DIAC

Un DIAC (diodo per corrente alternata) possiede caratteristiche uniche come interruttore a semiconduttore bidirezionale, offrendo capacità di conduzione a onda intera nei circuiti CA.A differenza dei tipici diodi vincolati al flusso di corrente unidirezionale, i DIAC funzionano dinamicamente, avviando la conduzione solo dopo il raggiungimento di una soglia di tensione specifica, nota come tensione di breakover.È importante sottolineare che questo comportamento è indipendente dalla polarità, distinguendo così i DIAC come diodi trigger simmetrici.La loro capacità di funzionare simmetricamente attraverso i cicli di forma d'onda CA positiva e negativa garantisce coerenza operativa e li posiziona come componenti centrali in applicazioni che richiedono un flusso di corrente bilanciato e una regolazione di precisione.

Proprietà fondamentali e approfondimenti operativi dei DIAC

La caratteristica distintiva di un DIAC risiede nella sua conduzione simmetrica una volta superata la tensione di breakover.Attraverso questa funzionalità:

• L'orientamento specifico della polarità durante la progettazione del circuito diventa superfluo, riducendo la complessità del progetto.

• Durante lo stato off, il DIAC si comporta come un circuito aperto finché non vengono soddisfatte le condizioni di attivazione, migliorando così il controllo sui parametri di attivazione.

• Dopo l'attivazione, la transizione allo stato conduttivo riduce al minimo la caduta di tensione, favorendo un flusso di corrente stabile nei circuiti CA.

Questa brusca transizione dagli stati ad alta resistenza a quelli a bassa resistenza, osservata nelle curve caratteristiche tensione-corrente dei DIAC, guida la loro efficacia come trigger per componenti successivi come i TRIAC.Tali qualità contribuiscono alla progettazione snella di circuiti che richiedono funzionamento stabile e transizioni precise.

I limiti intrinseci del controllo DIAC

Classificati come "interruttori incontrollabili", i DIAC funzionano senza manipolazione esterna, basandosi esclusivamente sulle condizioni del circuito per ottenere l'attivazione.Le caratteristiche chiave includono:

• Attivazione legata esclusivamente al raggiungimento del punto di interruzione della tensione del circuito, eliminando la necessità di attivazione esterna.

• Requisiti di progettazione più semplici rispetto agli interruttori controllati, come SCR o TRIAC, sebbene tale semplicità richieda una meticolosa messa a punto del circuito per garantire un funzionamento affidabile.

La loro indipendenza operativa impone vincoli sulla flessibilità del controllo ma ne sottolinea il valore in progetti semplici e robusti.

Approfondimenti pratici derivati dall'utilizzo sul campo

Nelle applicazioni pratiche, i DIAC si sono affermati come componenti indispensabili grazie a:

• Prestazioni affidabili ottenute attraverso capacità di trigger bilaterale, soprattutto se abbinato a TRIAC per la sincronizzazione con forme d'onda CA nei circuiti dimmer.

• Aggiustamenti strategici, sfruttando le tolleranze di produzione nelle tensioni di interruzione, per ottimizzare i comportamenti del circuito per requisiti specifici, esemplificando una miscela di acume pratico ingegneristico e principi teorici.

• Maggiore efficienza energetica e longevità dei componenti, derivanti dalla loro intrinseca semplicità e resistenza all'usura operativa.

Le osservazioni sul campo evidenziano costantemente come l'implementazione deliberata dei DIAC aumenti la resilienza del circuito promuovendo al tempo stesso costrutti di progettazione innovativi..

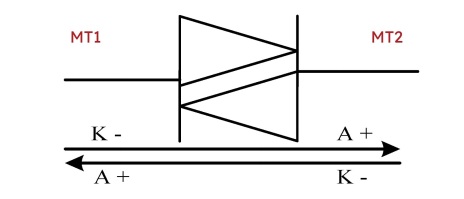

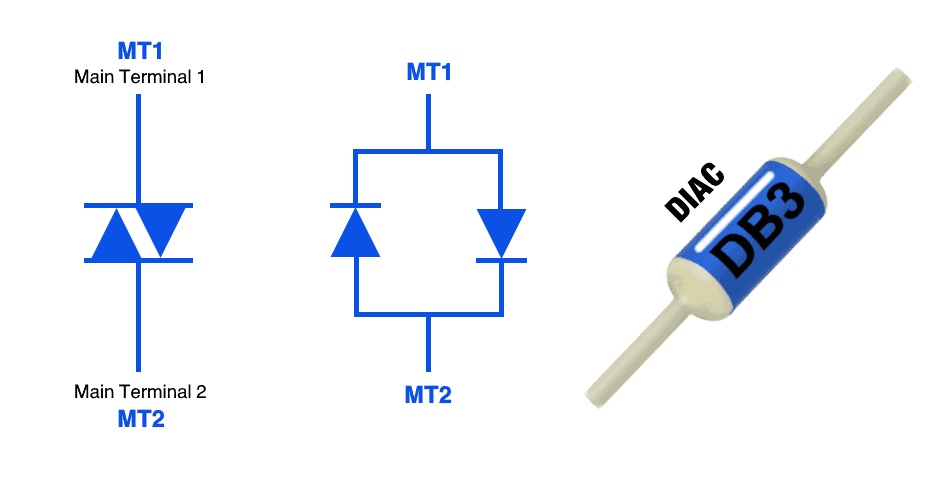

Simbolo DIAC e rappresentazione funzionale

Il simbolo DIAC è presentato visivamente con due frecce che puntano in direzioni opposte, racchiuse all'interno di linee rette parallele.Questa illustrazione trasmette specificamente la disposizione in parallelo inverso di due diodi, che costituisce l'essenza strutturale del DIAC.Il design incarna il principio operativo che consente al DIAC di condurre la corrente simmetricamente in entrambe le direzioni una volta raggiunta la tensione di attivazione.Il dispositivo incorpora due terminali conduttivi identificati come Terminale principale 1 (MT1) e Terminale principale 2 (MT2).Questi terminali fungono da connessioni dove scorre l'energia elettrica durante le fasi operative, sottolineando la natura bidirezionale del componente.

Implicazioni funzionali dell'architettura simmetrica del DIAC

Il design simmetrico del simbolo DIAC riflette la sua funzione primaria: uguale conduzione sia nella polarità diretta che in quella inversa.Se utilizzato in sistemi a corrente alternata (CA), questo design strutturale uniforme supporta prestazioni elettriche equilibrate anche in condizioni di tensione variabile.La conduttività uniforme facilitata dal DIAC garantisce operazioni stabili in applicazioni che richiedono capacità di commutazione simultanea.In termini pratici, questa qualità è molto apprezzata per circuiti come i regolatori a controllo di fase, dove la precisione della commutazione in entrambe le direzioni influenza direttamente l'affidabilità operativa.

Vantaggi derivati dalla configurazione in parallelo inverso

La struttura in parallelo inverso del DIAC offre vantaggi distinti in scenari che richiedono stabilità e flusso di corrente bidirezionale ininterrotto.Nei sistemi ingegnerizzati, questo design previene problemi come la disparità di tensione, riducendo così al minimo il rumore e garantendo prestazioni più costanti.Questa qualità trova un utilizzo frequente in applicazioni che richiedono un controllo preciso, come i meccanismi di regolazione della luminosità nei sistemi di illuminazione, la regolazione della velocità dei motori e la gestione di dispositivi sensibili alla temperatura.Its contribution to smooth transitions in electrical behavior is integral to the quality and performance of such designs.

Funzionalità DIAC nella progettazione di circuiti

Il DIAC è emerso come elemento primario nei circuiti di attivazione basati sull'accensione grazie alla sua risposta affidabile alle variazioni di tensione.I progettisti elettrici sfruttano il suo comportamento simmetrico per ottenere transizioni fluide dallo stato dormiente a quello attivo durante le attività di commutazione.Questa caratteristica migliora l'efficienza energetica, rendendo il DIAC la scelta preferita per i componenti elettronici compatti che richiedono elevata affidabilità nei loro sistemi di controllo.La capacità del DIAC di mitigare la distorsione armonica mantenendo la stabilità della temperatura ne ha consentito l'integrazione in approcci innovativi nell'ambito dell'elettronica di potenza, garantendo sia efficienza che sicurezza operativa prolungata.

Comprensione del comportamento di attivazione del DIAC

Il DIAC si caratterizza come un elemento passivo che rimane inerte fino al superamento delle soglie di tensione, indipendentemente dalla polarità.Questa caratteristica fornisce un meccanismo prevedibile e affidabile per la commutazione automatizzata.Questa funzionalità viene utilizzata per aggiungere funzioni di controllo precise nei progetti di circuiti e supportare il funzionamento avanzato.Comprenderne il comportamento di commutazione ne consente l'uso in applicazioni che richiedono conduzione simmetrica e commutazione affidabile.

Approfondimenti riflessivi sul ruolo del DIAC nei circuiti in evoluzione

Il design e il funzionamento simmetrico del DIAC continuano a servire come soluzione pratica per un'efficace regolazione della corrente bidirezionale.La sua struttura semplice ma di grande impatto combina affidabilità e facilità di applicazione, rendendolo altamente adattabile a una vasta gamma di esigenze elettriche.Man mano che i sistemi elettronici si evolvono e l'innovazione determina la complessità dei circuiti, il DIAC rimane un componente inestimabile che unisce perfettamente funzionalità e precisione.La sua capacità di mantenere un funzionamento equilibrato lo posiziona come uno strumento rilevante non solo nelle applicazioni tradizionali ma anche in sistemi futuristici che richiedono una gestione e un controllo ottimali dell'energia.

Progetti della struttura interna DIAC

I DIAC sono disponibili in due configurazioni strutturali: design a tre e cinque strati.L'importanza dei DIAC a tre strati spesso deriva dalle loro caratteristiche prestazionali costanti, dal funzionamento bilanciato attraverso i cicli di corrente alternata e dalla tensione di break-over prevedibile, circa 30 volt.Queste caratteristiche completano le applicazioni che richiedono commutazioni e attivazioni frequenti nei sistemi elettronici, dove stabilità e affidabilità hanno un valore inestimabile per l'efficienza operativa.

DIAC a tre strati

La configurazione DIAC a tre strati utilizza una struttura PNPN che facilita un'efficace conduzione della corrente e consente un controllo preciso della tensione.Grazie alle proprietà elettriche simmetriche su entrambe le polarità della tensione, questo design garantisce un funzionamento coerente, offrendo un comportamento di interruzione prevedibile anche in condizioni di carico variabili.

Ad esempio:

• Nei dimmer per lampade, questa efficace attivazione della tensione garantisce una modulazione uniforme dell'intensità luminosa.

• I regolatori di velocità del motore beneficiano di una gestione precisa della corrente alternata senza interruzioni meccaniche o elettriche.

• I circuiti di commutazione CA sfruttano il comportamento uniforme per una modulazione priva di errori, semplificando la progettazione dell'elettronica e migliorando la robustezza operativa.

Tali applicazioni evidenziano il valore dell’integrazione dei DIAC a tre strati per ottimizzare la precisione e l’efficienza energetica.Le caratteristiche elettriche uniformi del DIAC a tre strati contribuiscono a ridurre i rischi associati a una commutazione incoerente, supportando prestazioni senza interruzioni in circuiti elettronici complessi.

DIAC a cinque strati

I DIAC a cinque strati utilizzano un'architettura basata su due strutture PNPN parallele, che lavorano in tandem per regolare il flusso di corrente.Questa disposizione unica introduce flessibilità nei comportamenti tensione-corrente, soddisfacendo applicazioni specifiche che richiedono sensibilità alle transizioni di tensione sfumate.Gli aggiustamenti operativi derivanti dalla struttura a strati estesa forniscono le basi per casi d'uso specializzati in cui i progetti convenzionali potrebbero non essere all'altezza.

Ad esempio:

• I circuiti sperimentali potrebbero incorporare DIAC a cinque strati per esplorare nuovi metodi di controllo della tensione.

• Le tecnologie di nicchia possono trarre vantaggio dalla sensibilità della variante ai cambiamenti di tensione transitoria, allineandosi con parametri elettrici non convenzionali.

Pur condividendo caratteristiche di tensione simmetriche con i DIAC a tre strati, la versione a cinque strati diverge nella meccanica dei portatori di carica all'interno degli strati, consentendo nuovi approcci nel perfezionamento delle prestazioni del circuito.Questo progetto spesso si allinea con applicazioni orientate alla ricerca o altamente specializzate, rendendolo un'opzione complementare ed esplorativa nell'ambito dello sviluppo DIAC.

Selezione del progetto

La scelta appropriata della struttura DIAC dipende da un equilibrio tra prevedibilità operativa, adattabilità e fattibilità economica.I DIAC a tre strati sono spesso preferiti per un funzionamento affidabile, una facile integrazione con l'elettronica standard e prestazioni stabili in diverse applicazioni.

Al contrario, i DIAC a cinque strati soddisfano progetti creativi e strutture sperimentali che richiedono una maggiore sensibilità di controllo.Ad esempio:

• L'elettronica di consumo in genere preferisce il design a tre strati semplice ma robusto per un'efficiente modulazione CA.

• I sistemi avanzati in fase di sviluppo potrebbero esplorare le complesse dinamiche della struttura a cinque strati per ottenere risposte elettriche atipiche.

Comprendere le sottili differenze tra queste configurazioni consente di fare scelte informate, allineando l'implementazione alle esigenze specifiche dell'applicazione prevista.Considerando l'interazione tra funzionalità, praticità e innovazione, adatta la selezione DIAC per integrare sia le tecnologie consolidate che quelle lungimiranti.

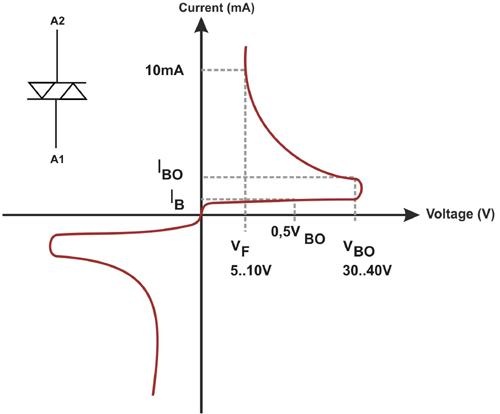

Caratteristiche operative e comportamento dei DIAC

I DIAC funzionano con dinamiche operative distinte, definite dalle loro proprietà di conduzione non lineare, utilizzate nel controllo dell'energia elettrica in applicazioni specializzate.Inizialmente in uno stato non conduttivo, questi componenti entrano in modalità di conduzione solo quando la tensione applicata supera una tensione di breakover predeterminata (VBO), generalmente compresa tra 25 V e 48 V.Una volta superata questa soglia, i DIAC consentono il flusso di corrente simmetricamente, gestendo forme d'onda di corrente alternata (CA) con prestazioni equivalenti in entrambe le polarità.Questa conduzione simmetrica deriva dalla loro struttura interna, che è evidente nelle loro caratteristiche uniche di tensione-corrente.

Tensione di interruzione e suo comportamento

La tensione di interruzione (VBO) di un DIAC rappresenta il punto specifico in cui inizia la conduzione.Questa caratteristica diventa cruciale nei sistemi che richiedono livelli di tensione predefiniti per il funzionamento, come gli interruttori dimmer dell'illuminazione o i controller dei motori.I DIAC sono appositamente progettati con una gamma VBO ristretta per adattarsi a diverse applicazioni pur mantenendo una funzionalità precisa.Questa caratteristica viene testata in condizioni operative reali per confermare che la tensione di commutazione DIAC corrisponde ai requisiti del circuito e mantiene prestazioni affidabili entro i limiti di progettazione.

Funzionamento simmetrico ed efficienza di progettazione

Una caratteristica distintiva dei DIAC è la loro capacità di conduzione simmetrica, che consente loro di funzionare in modo efficace sia durante la metà positiva che negativa di una forma d'onda CA.Questo funzionamento bidirezionale semplifica la progettazione dei circuiti, eliminando la necessità di componenti separati per gestire le polarità opposte.Applicazioni come i sistemi di controllo di fase, comunemente utilizzati per regolare la velocità delle ventole o gestire i sistemi di riscaldamento industriale, fanno molto affidamento su questa simmetria per una funzionalità ininterrotta.L’osservazione della curva tensione-corrente rivela un caratteristico modello a “Z”, che mostra il comportamento operativo coerente e non lineare del DIAC attraverso i cicli AC.

Risposta non lineare tensione-corrente

La relazione non lineare tensione-corrente dei DIAC gioca un ruolo importante nelle loro applicazioni per la regolazione della potenza.A differenza dei componenti con caratteristiche lineari, dove la corrente aumenta costantemente con la tensione, un DIAC entra in una transizione improvvisa oltre la sua tensione di breakover, garantendo che la conduzione avvenga solo a livelli di tensione sufficientemente elevati.Questo comportamento controllato impedisce l'attivazione accidentale nei circuiti.La temporizzazione precisa viene utilizzata nei circuiti di accensione per raddrizzatori controllati al silicio (SCR) per controllare la conduzione nel momento richiesto.Comprendere questo comportamento non lineare aiuta a migliorare la precisione e il funzionamento del circuito.

Considerazioni termiche e operative

La progettazione di circuiti che coinvolgono DIAC richiede un'attenzione particolare alla loro sensibilità termica e all'interazione con i componenti adiacenti.Le fluttuazioni di temperatura possono alterare marginalmente la tensione di breakover, rendendo necessario il posizionamento e l'isolamento strategici per prestazioni prolungate.Inoltre, la soglia della corrente di mantenimento (IH) deve essere mantenuta per prevenire la cessazione prematura della conduzione.I progetti dei circuiti includono metodi di stabilizzazione e componenti di supporto per mantenere un funzionamento coerente in condizioni mutevoli.

Le caratteristiche operative del DIAC supportano sia i tradizionali sistemi di controllo della potenza che le più recenti applicazioni di controllo di precisione.La conduzione simmetrica e la risposta non lineare garantiscono un funzionamento del circuito flessibile e affidabile.Comprendere queste caratteristiche aiuta a migliorare le prestazioni in applicazioni che vanno dall'elettronica domestica alle apparecchiature industriali.Il funzionamento flessibile supporta anche l'utilizzo in nuovi progetti di circuiti e ulteriori sviluppi nell'ingegneria elettrica.

Applicazioni dei DIAC nell'elettronica di potenza

I DIAC svolgono diversi ruoli nei sistemi elettronici di potenza funzionando come componenti essenziali nei circuiti di attivazione, controllo e temporizzazione.Grazie alla loro capacità di condurre alternativamente sotto cicli AC senza polarizzazione, i DIAC sono ideali in un'ampia gamma di usi pratici.

Sinergia con i sistemi di commutazione TRIAC

I DIAC migliorano il funzionamento dei TRIAC, creando un approccio fluido alla commutazione dell'alimentazione CA in dispositivi quali controller di motori, sistemi di riscaldamento e dimmer.

• Stabilizzano l'attivazione del TRIAC sia nelle fasi positive che in quelle negative dei cicli AC, garantendo prestazioni affidabili.

• Le configurazioni pratiche comunemente posizionano i DIAC in serie con i circuiti di gate TRIAC, consentendo il gate a controllo di fase.

• I meccanismi di temporizzazione regolabili, ottenuti utilizzando resistori o condensatori, aiutano nella modulazione precisa della potenza in uscita.

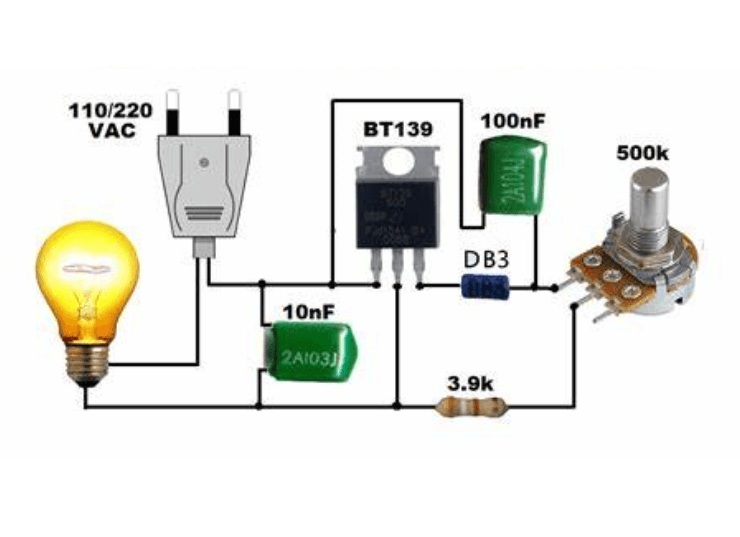

Prendiamo, ad esempio, i sistemi di regolazione della luce, in cui i DIAC svolgono un ruolo chiave controllando l'accumulo di tensione del condensatore fino al raggiungimento del punto di rottura del DIAC, innescando un funzionamento regolare e coerente.Tali perfezionamenti hanno reso i DIAC una pietra angolare nella progettazione di tecnologie per la casa intelligente altamente reattive e innovative.

Precisione nelle applicazioni di regolazione della luce

I DIAC eccellono nei circuiti di regolazione grazie alla loro adattabilità nella modulazione della tensione, fornendo un controllo costante sui livelli di illuminazione.

• Garantiscono transizioni fluide e prive di sfarfallio, anche quando la luminosità varia nel tempo o con carichi diversi.

• L'abbinamento dei DIAC con componenti elettronici avanzati migliora l'efficienza energetica mantenendo i sistemi di illuminazione stabili e reattivi.

La loro integrazione nei moderni ambienti residenziali e commerciali riflette la crescente domanda di sistemi di facile utilizzo che mantengano il comfort ambientale e l'affidabilità in condizioni mutevoli.

Funzionamento affidabile negli avviatori per lampade fluorescenti

All'interno dei circuiti di accensione delle lampade fluorescenti, i DIAC consentono la scarica di tensione costante necessaria per avviare il funzionamento della lampada.

• La loro conduzione simmetrica garantisce livelli di rottura della tensione prevedibili, anche in caso di cicli ripetitivi.

• Le implementazioni tipiche riguardano la gestione dei componenti di preriscaldamento e fasatura che garantiscono prestazioni di accensione ottimali.

Tali progressi hanno mostrato vantaggi pratici negli aggiornamenti ad alta efficienza energetica per gli impianti di illuminazione convenzionali, contribuendo a prolungare la durata della lampada riducendo al contempo le spese di manutenzione a lungo termine.

Funzionalità principali nei sistemi di controllo degli impulsi

I DIAC forniscono stabilità nella generazione di impulsi di temporizzazione, rendendoli adatti a varie applicazioni sincronizzate come circuiti di ritardo o oscillatori.

• Il loro ruolo nei sistemi di oscillazione garantisce una temporizzazione sincronizzata fondamentale per un'interazione fluida tra i componenti.

• Queste caratteristiche sono utilizzate nei circuiti di controllo per i sistemi di automazione industriale.

Queste caratteristiche di temporizzazione affidabili mostrano l’importanza dei DIAC nei sistemi ad alta precisione, sottolineando la loro capacità di migliorare le prestazioni complessive e l’efficienza operativa.

Semplificazione delle conversioni tensione-frequenza

I DIAC contribuiscono in modo significativo ai sistemi che convertono le variazioni della tensione di ingresso in uscite di frequenza proporzionali.

• La loro inclusione nei circuiti oscillatori supporta l'interfacciamento dei sensori e le applicazioni di misurazione dinamica.

• L'integrazione in progetti come le configurazioni di monitoraggio ambientale enfatizza la loro capacità di mantenere letture accurate nonostante gli input fluttuanti.

Al di là della misurazione, i convertitori basati su DIAC esemplificano le tecnologie adattive, soprattutto nei sistemi di feedback, dove la stabilità in condizioni variabili garantisce una precisione operativa duratura.

Opportunità di espansione con le innovazioni DIAC

La tecnologia DIAC offre un'ampia versatilità nei sistemi elettronici di potenza e di segnale grazie alla sua conduzione simmetrica e alle proprietà di trigger affidabili.

• I miglioramenti apportati ai materiali DIAC e ai design compatti hanno il potenziale per una maggiore efficienza nei sistemi di energia rinnovabile, nelle interfacce IoT e nei dispositivi automatizzati.

• I progressi futuri, inclusa la loro integrazione con materiali semiconduttori di prossima generazione come SiC e GaN, potrebbero portare a miglioramenti senza precedenti nella funzionalità e nel design.

La crescente rilevanza dei DIAC dimostra la loro attitudine ad adattarsi ai requisiti in evoluzione, dai circuiti miniaturizzati alle soluzioni energetiche ad alte prestazioni, garantendo il loro ruolo continuo nello sviluppo di tecnologie all’avanguardia.

Selezione ottimale di DIAC per applicazioni pratiche

I DIAC fungono da componenti critici nell'attivazione di TRIAC e SCR, costituendo la base dei sistemi di controllo della potenza contemporanei.Tra i tipi DIAC più importanti, modelli come DB3, DB4 e SMDB3 sono riconosciuti per le loro prestazioni costanti e l'adattabilità a varie applicazioni.Le sezioni seguenti ne esaminano le proprietà, i casi d'uso e le considerazioni per le implementazioni pratiche.

DB3 e SMDB3

I modelli DB3 e SMDB3 sono caratterizzati da tensioni di breakover stabili, tipicamente a 32 V, con un intervallo operativo che va da 28 V a 36 V.Questi DIAC vengono spesso applicati in scenari che richiedono meccanismi di attivazione affidabili e prevedibili.Il loro design intrinseco promuove l'efficienza in una vasta gamma di applicazioni.

• Controllo uniforme dell'intensità nei circuiti di regolazione

All'interno dei sistemi di regolazione della luce, DB3 e SMDB3 vengono utilizzati per fornire un'attivazione TRIAC precisa, ottenendo transizioni senza soluzione di continuità nel controllo della luminosità.Questi DIAC tollerano le fluttuazioni di tensione e corrente, il che garantisce la durata in condizioni variabili.Misure complementari, come l’installazione di dissipatori di calore sui TRIAC, aiutano ad alleviare lo stress termico, supportando così una maggiore longevità del sistema.

• Regolazione della velocità nei sistemi di controllo motore

L'applicazione di DB3 e SMDB3 nei circuiti di controllo del motore, compresi quelli visti negli HVAC o negli elettrodomestici, garantisce una regolazione stabile della velocità del motore.Il loro comportamento di attivazione affidabile favorisce l'efficienza operativa anche con carichi variabili.L'aggiunta di filtri antirumore a questi circuiti può proteggere il DIAC da potenziali interferenze elettriche, rafforzando la precisione operativa e la durata.

• Attivazione affidabile nei reattori per lampade

Le lampade fluorescenti compatte e i sistemi di illuminazione a LED traggono vantaggio dall'uso di DB3 e SMDB3 nei circuiti di zavorra per garantire un'attivazione coerente dell'interruttore, con conseguente illuminazione stabile.Progettare questi circuiti con un adeguato isolamento protegge dai cortocircuiti e ottimizza la durata di servizio del DIAC, promuovendo un funzionamento affidabile a lungo termine.

DB4

Il modello DB4 è definito dalla sua tensione di breakover più elevata, che tipicamente misura 40 V e copre un intervallo compreso tra 35 V e 45 V.Questa maggiore capacità di tensione gli consente di eccellere in applicazioni che richiedono soglie elettriche elevate.

• Circuitazione per soglie di tensione elevate

Nei sistemi di alimentazione che richiedono una gestione di tensioni più elevate, come quelli visti nei motori industriali o nei controlli di illuminazione specializzati, la gamma estesa del DB4 si rivela vantaggiosa.Accogliendo soglie di tensione più elevate, promuove la coerenza operativa.L'integrazione di resistori di precisione nel design perfeziona ulteriormente il controllo sulla sensibilità di attivazione, garantendo prestazioni reattive e costanti.

• Protezione delle prestazioni sotto stress elettrico

Grazie alla sua robusta tolleranza alla tensione, DB4 è adatto a funzionare in ambienti difficili soggetti a sovratensioni o picchi elettrici.L'aggiunta di elementi protettivi, come varistori a ossido di metallo (MOV), all'interno del circuito ne migliora la resilienza e la protezione contro i disturbi elettrici transitori, garantendo affidabilità a lungo termine.

La scelta del DIAC appropriato richiede un'attenta considerazione di fattori quali la tensione di interruzione, l'ambiente operativo previsto e le esigenze specifiche del circuito.Ogni modello DIAC soddisfa requisiti unici, consentendo soluzioni personalizzate per vari scenari.Durante la fase di progettazione, l'esecuzione di test approfonditi, esaminando la ripetibilità dell'attivazione e valutando le prestazioni termiche sotto carico, può affinare la funzionalità e la durata del circuito riducendo al minimo i rischi di tempi di inattività.

Conclusione

I DIAC rimangono componenti importanti nel controllo dell'alimentazione CA grazie alla loro conduzione simmetrica, al comportamento di attivazione stabile e al funzionamento semplice.La loro capacità di fornire una commutazione affidabile in entrambe le metà di una forma d'onda CA li rende utili in dimmer, controller di motori, circuiti di temporizzazione e sistemi basati su TRIAC.Sebbene offrano una controllabilità limitata rispetto ai dispositivi di commutazione avanzati, la loro semplicità, durata ed efficienza continuano a supportare progetti elettronici pratici.Si prevede che i continui miglioramenti nei materiali semiconduttori e nell'integrazione dei circuiti compatti amplieranno il ruolo dei DIAC nella moderna elettronica di potenza e nelle applicazioni di controllo intelligente.
