Raffreddamento criogenico per dispositivi SiC e GaN: prestazioni, vantaggi e sfide

Il raffreddamento criogenico viene utilizzato per migliorare le prestazioni, l'efficienza e la densità di potenza dei dispositivi a banda larga come i MOSFET SiC e gli HEMT GaN.Negli ambienti a bassa temperatura, il comportamento del dispositivo cambia, influenzando la resistenza allo stato attivo, la tensione di rottura, le perdite di commutazione e l'affidabilità.Questo articolo spiega come funzionano i dispositivi SiC, GaN e silicio in condizioni criogeniche, come il raffreddamento criogenico supporta i convertitori SiC su scala MW e quali sfide di progettazione incidono sull'imballaggio, sul filtraggio EMI, sul controllo termico e sulla sicurezza.

Catalogo

Dispositivi SiC e strategie di raffreddamento criogenico

Comportamento del dispositivo in condizioni criogeniche

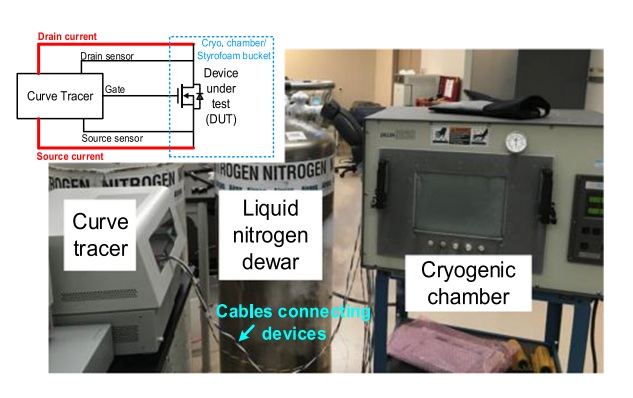

Esplorare il modo in cui i dispositivi di potenza funzionano in condizioni di temperature estremamente basse richiede un ambiente criogenico rigorosamente controllato.Viene utilizzata una camera di temperatura criogenica dedicata, che sfrutta l'azoto liquido per raggiungere intervalli di temperatura che comprendono livelli ambientali fino a 93 K. Tali camere sono completamente isolate, sia internamente che esternamente, per sostenere livelli di temperatura stabili sopprimendo al contempo le influenze esterne.La strumentazione di precisione, come il tracciatore di curve B1505A dotato di connessioni Kelvin, viene utilizzata per garantire un'accurata caratterizzazione dei dispositivi sotto test (DUT).Le connessioni Kelvin combattono le distorsioni del segnale e gli errori derivanti dalla resistenza del cavo o dall'induttanza parassita durante le misurazioni, promuovendo così una maggiore fedeltà dei dati acquisiti.

Ogni dettaglio all'interno dell'ambiente di test riflette l'esperienza accumulata, dove fattori come l'integrità del cavo o le interferenze esterne possono influenzare sostanzialmente i risultati della misurazione.Nei lavori di alta precisione sono necessarie configurazioni di test efficaci, poiché piccoli errori possono nascondere dettagli importanti nelle prestazioni del dispositivo, soprattutto a basse temperature.

Prestazioni di dispositivi SiC, GaN e Si in ambienti criogenici

Le diverse risposte termiche dei MOSFET al silicio, dei MOSFET al carburo di silicio (SiC) e degli HEMT al nitruro di gallio (GaN) rivelano proprietà distinte dei materiali in condizioni criogeniche, fornendo importanti spunti comparativi per applicazioni ingegneristiche avanzate.

Caratteristiche dei MOSFET al silicio (Si).

• Effetto iniziale: Resistenza in stato ridotta grazie alla migliore mobilità del vettore a temperature criogeniche.

• Blocco del vettore: Al di sotto di circa 100 K, i portatori di carica perdono mobilità a causa della ridotta eccitazione termica, aumentando significativamente la resistenza.

•BRiduzione della tensione di abbattimento: Si osserva una diminuzione della tensione di rottura al diminuire della temperatura, compromettendo l'affidabilità dell'alta tensione.

• Implicazioni: Le limitazioni dipendenti dalla temperatura mostrano sfide intrinseche nell’utilizzo del silicio per applicazioni che richiedono un’estrema resilienza ambientale.

Progressi negli HEMT al nitruro di gallio (GaN).

• Riduzione della resistenza: Diminuzioni consistenti della resistenza allo stato attivo, con livelli che diminuiscono di oltre cinque volte rispetto alla temperatura ambiente.

• Stabilità della tensione di rottura: Mantiene valori stabili in diversi intervalli criogenici, rafforzando l'affidabilità.

• Caratteristiche del materiale: Il forte legame covalente e l'ampio gap di banda minimizzano intrinsecamente l'agitazione termica, contribuendo a prestazioni superiori.

• Potenziale ingegneristico: Per i progetti che danno priorità alla densità di potenza e all'efficienza, il GaN rappresenta una scelta di materiale praticabile e innovativa per l'uso criogenico.

Caratteristiche prestazionali uniche dei MOSFET al carburo di silicio (SiC).

• Dinamica della resistenza: La resistenza allo stato attivo aumenta in condizioni criogeniche, potenzialmente a causa di imperfezioni nelle strutture cristalline o nelle proprietà dei materiali che inibiscono la mobilità degli elettroni.

• Robustezza della tensione di rottura: Tensioni di rottura affidabili vengono mantenute a temperature criogeniche variabili, allineandosi con le prestazioni GaN.

• Potenziale applicativo: Dimostra il potenziale in campi specializzati come l'esplorazione spaziale e i sistemi superconduttori, dove la stabilità ad alta tensione a temperature ultra-basse è essenziale.

L'analisi delle prestazioni termiche di questi materiali suggerisce che gli HEMT GaN offrono una combinazione ottimale di ridotta resistenza allo stato attivo e tensione di rottura costante, superando i MOSFET in silicio e SiC in ambienti criogenici.Questa tendenza suggerisce uno spostamento più ampio del settore verso la priorità del GaN per le applicazioni all’avanguardia.

La selezione dei materiali per ambienti freddi richiede un approccio equilibrato che consideri i limiti del dispositivo, il controllo termico, l'affidabilità e i costi.La collaborazione tra scienza dei materiali e ingegneria elettrica supporta miglioramenti nei metodi di crescita e nel confezionamento, aiutando i dispositivi a funzionare meglio a basse temperature.

Implementazione di convertitori SiC ad alta potenza con raffreddamento criogenico

Applicazioni di raffreddamento criogenico per convertitori SiC MW

Il raffreddamento criogenico è sempre più utilizzato nei convertitori basati su SiC su scala megawatt (MW) per ottenere prestazioni di sistema superiori, soprattutto nelle tecnologie avanzate di propulsione elettrica come quelle presenti negli aerei elettrici.Questi convertitori funzionano su un bus CC da ±500 V e generano uscite trifase ad alta frequenza fino a 3 kHz.Controllando attentamente la temperatura ambiente e abbassando le temperature di giunzione dei dispositivi SiC durante il funzionamento ad alta potenza, i sistemi criogenici facilitano la riduzione dell'energia supportando al tempo stesso i componenti mentre sostengono carichi di lavoro elevati senza compromettere l'affidabilità.

Inoltre, il raffreddamento criogenico influisce sui sistemi periferici come sbarre collettrici e induttori migliorando le prestazioni termiche ed elettriche.Perdite resistive e del nucleo inferiori dovute alla diminuzione delle temperature operative portano a tolleranze termiche più strette, che affrontano indirettamente lo stress del materiale e riducono il ritmo di invecchiamento degli elementi induttivi.Grazie a questi vantaggi, l'efficacia operativa a lungo termine è garantita anche in caso di forti sollecitazioni elettriche e termiche.

I progetti migliorati per i convertitori criogenici aeronautici hanno rivelato ulteriori vantaggi, tra cui peso ridotto e volume del sistema ridotto.Questi aggiustamenti si allineano perfettamente con gli obiettivi del settore per ottimizzare le capacità di carico utile e aumentare l’efficienza del volo.

Considerazioni sui dispositivi per i livelli di potenza MW

I moduli di potenza SiC sono sempre più preferiti negli scenari di densità di potenza MW grazie alla resistenza dei materiali e alle capacità di produzione avanzate rispetto ad altre tecnologie come MOSFET Si e HEMT GaN.Tuttavia, il funzionamento ottimale richiede il rispetto preciso dei vincoli criogenici, in particolare il mantenimento di temperature operative intorno a 257 K ed evitando condizioni inferiori a 225 K. È stato dimostrato in modo conclusivo che intervalli di temperatura inferiori inducono la degradazione dell'incapsulante del gel di silicone, un fenomeno identificato attraverso un'analisi approfondita dei guasti e studi accelerati sullo stress dei materiali.

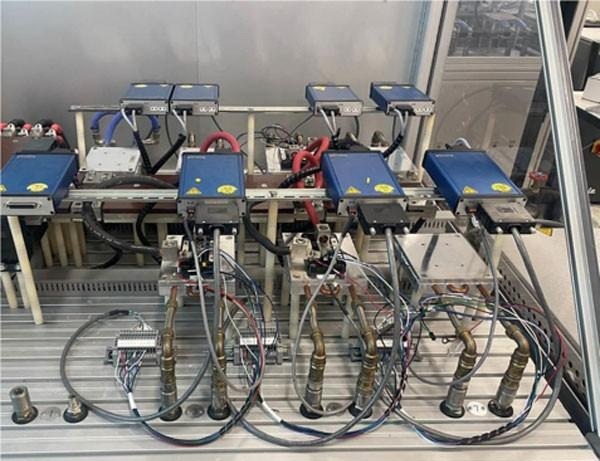

Il convertitore di potenza utilizza una topologia con punto neutro attivo a tre livelli (3L-ANPC).Due inverter interlacciati da 500 kW con induttori accoppiati sono disposti per fornire una potenza combinata di 1 MW.

Perdite di commutazione e conduzione ridotte: la configurazione interleaving riduce le perdite del dispositivo gestendo al tempo stesso l'ondulazione di corrente e tensione per una qualità di uscita stabile.

Ottimizzazione del filtro EMI: la riduzione del rumore viene ottenuta perfezionando i filtri delle interferenze elettromagnetiche (EMI), guidati dalla prototipazione iterativa e dalla modellazione di conformità per soddisfare i rigorosi standard aeronautici DO-160.

Le caratteristiche statiche e dinamiche dei sistemi ad alta potenza beneficiano di tecniche di modulazione su misura.Un approccio promettente è la modulazione adattiva: alterazione dinamica delle frequenze di commutazione in base ai livelli di carico per ridurre l’usura dei componenti e migliorare la durata sul campo.

Progettazione dell'infrastruttura di raffreddamento

Le configurazioni di raffreddamento criogenico nei moduli SiC MW utilizzano tipicamente azoto gassoso refrigerato grazie al suo profilo di raffreddamento coerente e alla capacità di evitare anomalie di temperatura localizzate, un problema associato al raffreddamento diretto con azoto liquido.I progetti sistematici utilizzano metodi di scambio di calore criogenici, come l'azoto gassoso che scorre attraverso bobine poste in azoto liquido.

Le caratteristiche includono:

• Personalizzazione della profondità di immersione della bobina e delle regolazioni dinamiche del flusso di gas, consentendo un controllo personalizzato sulle condizioni termiche delle piastre fredde che ospitano moduli di potenza SiC, garantendo una distribuzione uniforme e mitigando i rischi di surriscaldamento o sottoraffreddamento.

• Incorporamento di simulazioni termodinamiche durante le fasi di progettazione: i modelli a elementi finiti prevedono modelli di temperatura e irregolarità del flusso attraverso i percorsi criogenici pianificati nei convertitori, semplificando l'analisi e garantendo perfezionamenti pratici per l'efficienza operativa.

• Miglioramenti dell'affidabilità utilizzando percorsi di raffreddamento con tolleranza ai guasti: un approccio supportato dalla ridondanza garantisce un controllo coerente della temperatura in scenari di guasto, ideale nelle applicazioni aerospaziali in cui l'affidabilità del sistema è importante.

La ricerca in corso si espande sulle strategie di raffreddamento criogenico ibrido che combinano sistemi a base di gas con materiali a cambiamento di fase, integrando questi sviluppi in futuri sistemi progettati per aumentare la densità energetica e gestire i periodi di raffreddamento in modo autonomo.Questi sistemi trasformativi sottolineano il ruolo indispensabile del raffreddamento criogenico nel progresso dei convertitori SiC a livello di MW, collegando le innovazioni tecnologiche con pratiche di implementazione scalabili.

Sfide nel raffreddamento criogenico per dispositivi SiC e GaN

Il raffreddamento criogenico è in prima linea nel miglioramento delle prestazioni dei dispositivi a banda larga (WBG) come i transistor SiC e GaN.A temperature operative estremamente basse, si osservano miglioramenti nella conduttività elettrica, nell'efficienza termica e nell'affidabilità, aprendo la strada a prestazioni superiori.Inoltre, queste basse temperature consentono conduttori leggeri con elevata densità di potenza, rendendo i convertitori di potenza raffreddati criogenicamente particolarmente interessanti per settori come quello aerospaziale, automobilistico e dei data center.Tuttavia, la transizione dai successi sperimentali all’implementazione su larga scala introduce sfide tecniche e logistiche, sottolineando la natura nascente di questa tecnologia nelle applicazioni pratiche.

Sfide nel confezionamento per il raffreddamento criogenico

Affrontare i parassiti elettromagnetici e l'uniformità della corrente

Lo sviluppo di pacchetti criogenici compatibili richiede il superamento dei parassiti elettromagnetici e la garanzia di una distribuzione uniforme della corrente tra i dispositivi WBG ad alta potenza.Gli HEMT GaN e altri componenti simili, a causa delle loro densità di potenza più elevate e delle velocità di commutazione più elevate, rendono questo compito sempre più complicato.Le soluzioni pratiche di imballaggio devono andare oltre i progetti teorici e sfruttare i test iterativi in ​​ambienti criogenici, poiché le applicazioni pratiche spesso scoprono problemi di prestazioni latenti.Gli strumenti di simulazione sofisticati, pur essendo preziosi, devono essere integrati con una valutazione pratica per ottenere progetti robusti in linea con le realtà operative.

Selezione dei materiali: gel di silicone e incapsulanti a base epossidica

Le prestazioni meccaniche degli incapsulanti in condizioni criogeniche sono una considerazione fondamentale.I gel di silicone, che eccellono a temperature operative standard, degradano in flessibilità a temperature estreme, mettendo a rischio l'integrità del dispositivo.Al contrario, gli incapsulanti a base epossidica, sebbene fragili in ambienti criogenici, offrono un certo grado di solidità strutturale.Trovare un equilibrio attraverso composizioni ibride, come la miscelazione di polimeri morbidi con materiali rinforzati, apre nuove strade per la durabilità.Alcuni studi hanno rinunciato del tutto all'incapsulamento per mantenere una resistenza termica inferiore, ma ciò crea compromessi in termini di isolamento e durata, mettendone alla prova la fattibilità per la maggior parte delle applicazioni.

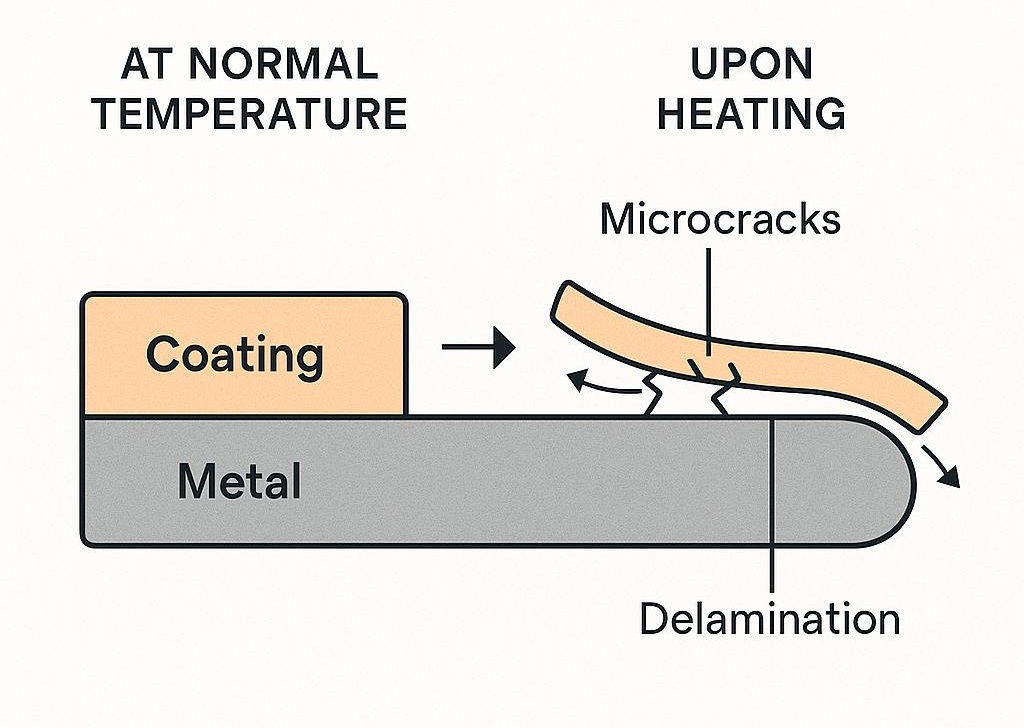

Mitigare la mancata corrispondenza della dilatazione termica

La mancata corrispondenza dell'espansione termica tra componenti con coefficienti variabili rimane un problema importante nei sistemi criogenici.Questo fenomeno porta a tensioni interne, crepe o addirittura delaminazione sotto cicli termici.Le soluzioni si concentrano su adesivi e interconnessioni progettati per una flessibilità compensativa.Le iterazioni di progettazione, basate su dati sperimentali, hanno introdotto strutture di dissipazione dello stress per compensare il degrado in caso di uso prolungato.Sebbene siano stati fatti passi avanti in casi isolati, una metodologia unificata e scalabile per contrastare questi disallineamenti rimane sfuggente, sottolineando l’intenso sviluppo ancora in sospeso in questo settore.

Progettazione di filtri EMI per sistemi di raffreddamento criogenici

Il raffreddamento criogenico sblocca il potenziale per frequenze di commutazione più elevate, consentendo progetti di filtri EMI compatti e facendo avanzare la miniaturizzazione del sistema per applicazioni limitate, come l'esplorazione spaziale.Tuttavia, ciò avviene a scapito di un maggiore rumore EMI a frequenze elevate.Ciò introduce complessità di accoppiamento che mettono alla prova le architetture di filtro convenzionali.

Gli ambienti criogenici favoriscono perdite resistive ridotte negli avvolgimenti dell'induttore, ma i materiali del nucleo magnetico, essenziali per il filtraggio EMI, spesso hanno prestazioni inferiori a causa della ridotta permeabilità del nucleo in queste condizioni.La progettazione di alloggi che tengono conto delle proprietà termiche e la concentrazione degli sforzi sulla compensazione attiva di tali perdite attraverso materiali migliorati o meccanismi di feedback si sono rivelati promettenti.I design dei filtri vengono migliorati nel tempo per bilanciare efficienza e riduzione del rumore, supportando un uso più ampio.

Vincoli operativi e di sicurezza dei sistemi di raffreddamento criogenici

Gestione dell'azoto liquido e complessità del sistema

L'utilizzo dell'azoto liquido come mezzo di raffreddamento complica la progettazione del sistema a causa delle sue proprietà fisiche.La sua densità richiede un contenimento sicuro per prevenire l'accumulo di pressione, mentre le temperature estremamente basse possono provocare il congelamento dei vapori, rischiando cortocircuiti indotti dalla condensa.Durante i test vengono aggiunti il ​​controllo del vapore e metodi di tenuta migliorati.Regolazioni ripetute riducono i rischi e mantengono l'affidabilità del sistema combinando design e protezione pratica.

Isolamento termico e misure di sicurezza

Strategie di isolamento efficaci sono fondamentali per mantenere la vitalità operativa dei sistemi di raffreddamento criogenici, salvaguardando al tempo stesso il personale e le attrezzature.L’esposizione accidentale all’azoto liquido comporta rischi significativi che richiedono barriere termiche progettate e configurazioni di isolamento multistrato.Inoltre, l’implementazione di protocolli di sicurezza e rigorosi programmi di formazione si è rivelata un efficace quadro preventivo.Notevoli storie di successo derivanti da implementazioni sperimentali sottolineano come la progettazione termica riduca direttamente i rischi per la sicurezza mantenendo al tempo stesso prestazioni efficienti del sistema.

Gestione proattiva del rischio

L’integrazione del raffreddamento criogenico nei sistemi elettrici ad alta potenza richiede un approccio lungimirante alla gestione del rischio.I componenti del sistema devono resistere a variazioni estreme di temperatura senza compromettere la funzionalità, richiedendo la completa aderenza alle norme di sicurezza e un rigoroso controllo di qualità.La formazione del personale nella gestione dei sistemi criogenici, abbinata a valutazioni del rischio sensibili ai potenziali punti di guasto, ha dimostrato il suo valore.Questa pianificazione proattiva illumina il percorso verso un’implementazione più ampia, riflettendo un settore che dà priorità sia all’innovazione che all’affidabilità per un futuro più sicuro ed efficiente.

Conclusione

Il raffreddamento criogenico offre un forte potenziale per i sistemi SiC e GaN ad alta potenza, in particolare nel settore aerospaziale, nella propulsione elettrica, nei sistemi superconduttori e nei convertitori di potenza compatti.Può ridurre le perdite, migliorare le prestazioni termiche e supportare una maggiore densità di potenza, ma l'uso pratico richiede un attento controllo dei limiti di temperatura, dei materiali di imballaggio, delle infrastrutture di raffreddamento, del comportamento EMI e della sicurezza dell'azoto liquido.Con la corretta selezione dei dispositivi, la progettazione termica e la gestione dei rischi, il raffreddamento criogenico può contribuire a far avanzare l'elettronica di potenza affidabile, efficiente e compatta per applicazioni impegnative.
