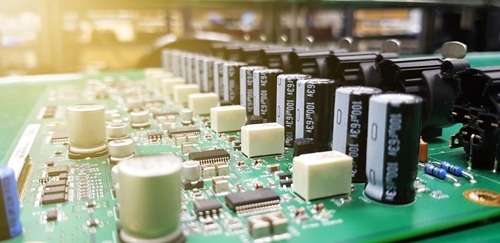

Protezione dei circuiti spiegata: protezione ESD, protezione contro i picchi, protezione da sovraccarichi e protezione da sovratensione

La protezione dei circuiti è essenziale per mantenere i sistemi elettronici stabili, affidabili e sicuri quando si verificano condizioni elettriche anomale. La progettazione moderna della protezione va oltre il semplice prevenire danni controllando come i circuiti rispondono a eventi come ESD, picchi, sovraccarichi, cortocircuiti, dump di carico e guasti nei cablaggi. Questo articolo spiega i principi della protezione dei circuiti, il comportamento delle diverse condizioni di guasto e le strategie pratiche di protezione utilizzate nei moderni sistemi elettronici automobilistici, industriali e ad alta densità.

Catalogo

Comprendere la Protezione dei Circuiti

La protezione dei circuiti si riferisce a una combinazione deliberata di topologia del circuito e selezione dei componenti utilizzata per mantenere tensione, corrente e temperatura all'interno di limiti operativi sicuri quando si verificano condizioni elettriche anomale. Invece di trattare la protezione come una semplice caratteristica di prevenzione dei danni, molti design moderni la utilizzano per controllare dove fluisce l'energia di guasto, con quanto rapido viene deviata e come il sistema risponde successivamente, sia continuando a operare, entrando in una chiusura controllata o rimanendo bloccato fino al servizio.

Gli eventi anomali comunemente considerati durante la progettazione della protezione includono:

• ESD

• Picco

• Cortocircuito

• Sovraccarico

• Dump di carico

• Eventi hot-plug

• Guasti nei cablaggi

Da una prospettiva ingegneristica pratica, la protezione è più facile da comprendere se vista come gestione dello stress. Ogni guasto contiene una fonte di energia e un percorso di energia. Gli interconnettori e l'imballaggio possono immagazzinare o rilasciare energia attraverso effetti come l'induttanza del cavo o la capacità del connettore, mentre strutture sensibili a semiconduttore falliscono quando l'energia si concentra attraverso giunzioni, ossidi o strati dielettrici. Prodotti che superano test di laboratorio controllati possono comunque guastarsi in ambienti di funzionamento reali perché le condizioni di campo sono molto meno prevedibili.

I sistemi di protezione ben progettati generalmente perseguono due obiettivi contemporaneamente:

• Ridurre lo stress elettrico massimo in modo che i limiti del dispositivo non siano superati sui pin di interfaccia.

• Controllare il flusso di corrente e l'aumento di temperatura in modo che il riscaldamento rimanga gestibile e i meccanismi di usura a lungo termine siano minimizzati.

Maggiore densità e costo più elevato per scheda aumentano l'impatto di un singolo transitorio

Le schede elettroniche moderne contengono un routing più denso, geometrie più sottili, distanze di creepage e clearance più ravvicinate e un numero maggiore di circuiti integrati all'interno di aree fisiche più piccole. Con l'aumento della densità, un singolo transitorio incontrollato può influenzare più di un componente. I danni possono diffondersi attraverso rail di alimentazione condivisi, strutture di messa a terra o interfacce collegate, trasformando un guasto isolato in un guasto a livello di sistema più ampio.

Le comuni conseguenze a livello di scheda di transitori non gestiti includono:

• Reti di distribuzione di potenza danneggiate

• Strutture I/O compromesse

• Deriva parametrica latente

• Ripristini intermittenti

• Porte che funzionano parzialmente fino a quando non si verificano cambiamenti di carico o temperatura

L'analisi del ritorno in campo rivela frequentemente che i danni visibili non sono sempre necessari per il degrado dell'affidabilità. Le condizioni di sovraccarico minore ripetute possono ridurre gradualmente il margine elettrico fino a quando un evento operativo normale, come l'inserimento di un cavo di routine o un piccolo spostamento di temperatura, innesca il guasto finale.

Basse tensioni operative lasciano meno margine per piccoli picchi

Man mano che i nodi di processo moderni continuano a ridurre le tensioni di alimentazione per migliorare l'efficienza e ridurre il consumo energetico, il divario tra la tensione nominale di funzionamento e le specifiche massime assolute diventa più piccolo. I transitori che un tempo erano considerati innocui possono ora superare i limiti operativi sicuri, soprattutto quando i bordi di commutazione rapidi interagiscono con l'induttanza del pacchetto e creano overshoot localizzati.

Un'alimentazione a 3,3 V non garantisce che ogni nodo rimanga sempre vicino a 3,3 V. L'induttanza dei tratti brevi, i percorsi di ritorno condivisi e il rumore di commutazione simultanea possono combinarsi per produrre escursioni di tensione improvvise che potrebbero non apparire chiaramente nei punti di misurazione più lenti.

Gli approcci progettuali comunemente utilizzati nei sistemi a bassa tensione includono un attacco più rapido al nodo protetto, percorsi di ritorno più brevi, induttanza parassita ridotta, energia di sovratensione controllata e minore dissipazione di potenza per ridurre la deriva a lungo termine.

Mantenere il aumento della temperatura sotto controllo diventa anche sempre più importante nei sistemi ad alta densità perché molti meccanismi di guasto accelerano rapidamente con il calore, anche quando il circuito continua a superare brevi test funzionali.

Gli ingressi automobilistici e industriali richiedono protezione a fasi e consapevole del tempo

I sistemi di alimentazione automobilistici e industriali sperimentano regolarmente eventi elettrici che differiscono significativamente dalle fonti di alimentazione controllate in laboratorio. Questi includono cali di tensione a freddo, ritorni induttivi e condizioni di scarico del carico in grado di elevare la tensione di alimentazione nell'intervallo da 40 V a 100 V per periodi prolungati. In queste condizioni, un singolo elemento di protezione è raramente sufficiente.

Gli eventi tipici di ingresso severo includono:

• Calo di tensione a freddo

• Ritorno induttivo con bordi rapidi

• Scarico di carico con alta energia e lunga durata

• Polarità inversa

• Condizioni di avvio rapido

• Disturbi RF condotti

Progetti affidabili coordinano tipicamente più fasi di protezione, ciascuna destinata a una scala temporale diversa. Le morsettiere rapide assorbono bordi aguzzi, i componenti di gestione dell'energia tollerano impulsi di lunga durata e le fasi di limitazione della corrente o di disconnessione prevengono stress termico eccessivo sulla rete di protezione.

I test di qualificazione mostrano costantemente che il comportamento nel dominio del tempo è molto importante nel design di protezione. Gli eventi ESD in nanosecondi, gli impulsi di sovratensione in microsecondi e gli scarichi di carico in millisecondi si comportano in modo molto diverso, e forzare tutti i requisiti di protezione su un singolo dispositivo porta solitamente a margini compromessi.

I sistemi cablati e in rete devono sopravvivere a sovratensioni mentre rimangono operativi

I prodotti collegati a cavi lunghi, linee di comunicazione, attrezzature all'aperto o sensori remoti sono frequentemente esposti a sovratensioni indotte da fulmini e transitori di commutazione. In questi sistemi, la sola sopravvivenza non è sempre l'obiettivo principale. L'uptime, l'integrità del segnale e la stabilità della comunicazione sono altrettanto importanti.

I sistemi di protezione in questi ambienti sono spesso tenuti a prevenire:

• Perdita intermittente di comunicazione

• Aumento dei tassi di errore dei bit

• Ripristini imprevisti

• Funzionamento PoE marginale

• Porte che falliscono solo dopo tempeste o attività di manutenzione

La protezione coordinata contro le sovratensioni e le sovracorrenti deve reagire in modo decisivo durante eventi transitori, rimanendo elettricamente trasparente durante la comunicazione normale. Se la protezione interferisce con il comportamento del segnale, i guasti possono diventare intermittenti e difficili da diagnosticare invece di essere immediatamente ovvi.

Molti guasti si accumulano gradualmente, rendendo la protezione parte della strategia di affidabilità

Molti guasti nel mondo reale derivano da stress elettrico o termico ripetuto che riduce lentamente le prestazioni nel tempo invece di causare danni catastrofici immediati. I meccanismi di degrado graduale includono la crescita di perdite in giunzione, indebolimento dielettrico, elettromigrazione, usura dei connettori e carbonizzazione della superficie PCB causata da contaminazione.

Gli effetti comuni di degrado cumulativo includono:

• Crescita di difetti in giunzione

• Guasto dielettrico

• Elettromigrazione accelerata

• Usura dei connettori e pitting

• Tracciamento della PCB e carbonizzazione

Dal punto di vista dell'affidabilità, sopravvivere a un singolo evento non è sempre sufficiente. Un sistema di protezione può invecchiare male se sovraccarichi ripetuti consumano lentamente il margine di progetto nel corso di mesi o anni di funzionamento.

Una prospettiva pratica: la protezione definisce il comportamento del guasto, non solo la difesa

Un modo utile per affrontare la protezione dei circuiti è definire come il prodotto dovrebbe comportarsi durante condizioni anormali. Molti sistemi di successo non sono progettati per sopravvivere a ogni possibile guasto indefinitamente. Invece, mirano a contenere l'energia, limitare l'area di danno e riportare il sistema a uno stato operativo prevedibile.

Le strategie comuni di guasto controllato includono:

• Fusibili fail-open e eFusibili

• Riduzione termica o di corrente

• Controllori di protezione in modalità hiccup

• Spegnimento bloccato fino al riavvio dell'alimentazione

• Circuiti crowbar per un rigido limitamento della tensione

Un comportamento di guasto prevedibile e ripetibile migliora anche il supporto alla produzione, la risoluzione dei problemi e il servizio in campo poiché le condizioni di guasto diventano più facili da diagnosticare e spiegare.

Categorie Tipiche di Componenti per la Protezione dei Circuiti

Nei sistemi pratici, i componenti di protezione di solito operano come gruppi coordinati piuttosto che come soluzioni isolate. Le architetture di protezione efficaci combinano protezione del confine, blocco della tensione locale, limitazione della corrente, gestione termica e ottimizzazione del layout per mantenere condizioni operative sicure o creare un comportamento di guasto controllato quando vengono superati i limiti.

Parafulmini e Arrestatori di Sovratensione

I parafulmini e gli arrestatori di sovratensione sono progettati per gestire eventi ad alta energia comunemente introdotti attraverso cavi o infrastrutture esterne. La selezione si basa di solito sulla capacità di corrente di sovratensioni, sulle classifiche di impulso, sulla tolleranza energetica e sul coordinamento con le fasi di protezione a valle.

Le considerazioni di design comuni per gli arrestatori includono:

• Valutazione della corrente di sovratensione

• Compatibilità dell'onda d'impulso

• Coordinamento con i morsetti a valle

• Perdite durante il funzionamento normale

• Posizionamento nei punti di ingresso esterni

Questi dispositivi sono tipicamente posizionati dove le connessioni esterne entrano nel sistema affinché i transienti ad alta energia possano essere assorbiti prima di raggiungere i circuiti sensibili.

Limiti di Sovratensione

I limiti di sovratensione limitano la tensione transitoria a livelli più sicuri durante rapide perturbazioni elettriche. La selezione del dispositivo dipende dalla tensione di bloccaggio, dal comportamento di risposta, dalla resistenza dinamica, dalla tolleranza agli impulsi e dalla capacità relativa al segnale.

I parametri di ottimizzazione comuni per i limiti includono:

• Tensione di standoff operativa

• Tensione di bloccaggio rispetto alla corrente

• Resistenza dinamica

• Capacità e impatto del segnale

• Valutazione degli impulsi

• Layout di ritorno corto

La qualità del layout influisce fortemente sulle prestazioni dei limitatori poiché percorsi di ritorno induttivi lunghi possono creare un overshoot aggiuntivo nel nodo protetto.

Limitatori di Corrente e Elementi di Disconnessione

I componenti di protezione da sovraccarico di corrente limitano l'eccesso di corrente che altrimenti potrebbe surriscaldare tracciati, connettori o dispositivi a semiconduttore. Prevengono anche che la corrente di guasto continua danneggi i componenti di bloccaggio della tensione dopo un evento di sovratensione.

I metodi comuni di controllo della corrente di guasto includono:

• Fusibili

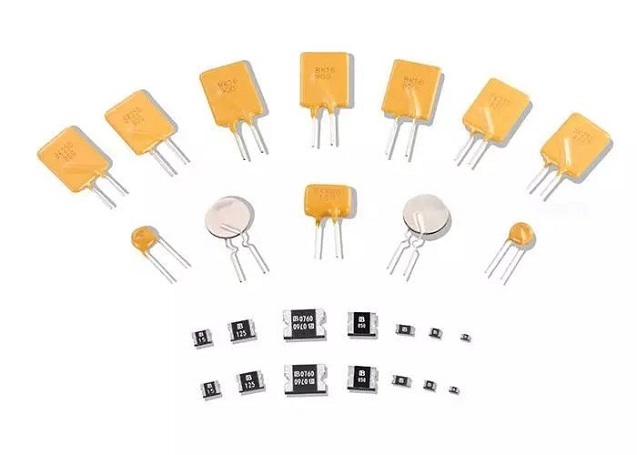

• Dispositivi PTC ripristinabili

• eFusibili e controllori hot-swap

• Resistenze in serie dove la dissipazione di potenza lo consente

• Stadi di disconnessione MOSFET con rilevamento e controllo

La stabilità del limite di corrente spesso determina se un sistema di protezione rimane affidabile dopo eventi di stress ripetuti o degrada gradualmente nel tempo.

Componenti di Condizionamento ESD ed EMI

Questi componenti proteggono contro eventi rapidi di scarica elettrostatica e interferenze ad alta frequenza che possono interrompere o danneggiare le interfacce. La protezione ESD efficace dipende non solo dalla selezione dei componenti, ma anche da una strategia di layout accurata.

Le tecniche comuni di robustezza ESD e EMI includono:

• Diodes ESD a bassa capacità alle interfacce

• Anelli di ritorno di corrente compatti

• Pianificazione adeguata del telaio e del riferimento a terra

• Routing a impedenza controllata

• Filtraggio RC o LC dove la larghezza di banda lo consente

• Disposizioni dei pin del connettore che guidano i percorsi di scarica

Complessivamente, la protezione dei circuiti è meglio vista come un sistema coordinato per gestire l'energia elettrica anomala. Design affidabili raramente dipendono da un singolo componente di protezione. Invece, combinano bloccaggio della tensione, limitazione della corrente, assorbimento energetico, controllo termico e pianificazione del layout per mantenere il sistema entro limiti operativi sicuri. Quando i limiti vengono superati, l'obiettivo diventa un comportamento di guasto controllato e diagnosticabile piuttosto che danni imprevedibili.

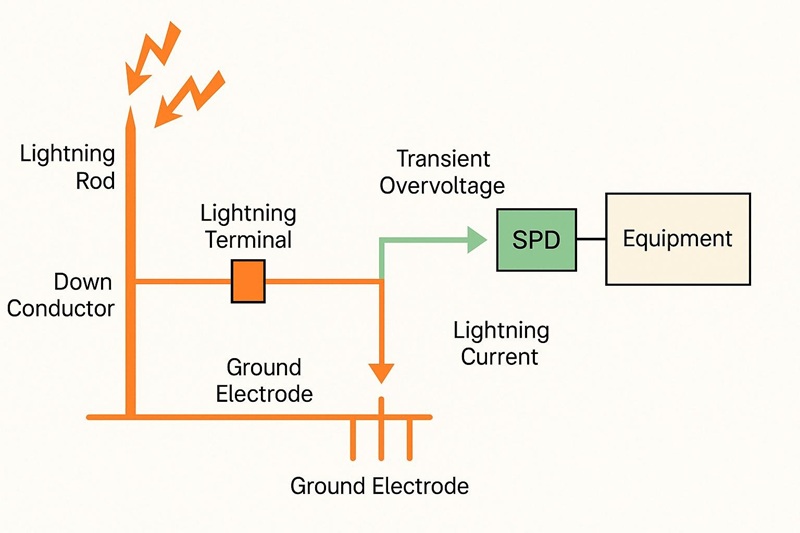

Hardware di Protezione dai Fulmini

I picchi di tensione indotti da fulmini e le sovratensioni accoppiate ai cavi contengono alta energia e margini estremamente rapidi, quindi l'obiettivo pratico è deviare la corrente di sovratensione verso il telaio o la terra mantenendo stabile il normale funzionamento del sistema. In molti guasti della vita reale, il problema principale non è il livello di sovratensione mostrato nel datasheet, ma l'aumento della tensione creato dall'induttanza parassita nel percorso di ritorno. I progetti di protezione che controllano intenzionalmente il circuito di scarica della corrente si comportano solitamente in modo più prevedibile rispetto ai layout che aggiungono semplicemente un clamp senza considerare la geometria circostante.

Caratteristiche delle sovratensioni e requisiti di protezione

Le sovratensioni entrano generalmente nelle apparecchiature attraverso due principali meccanismi:

• Conduzione diretta, come un colpo o una corrente indotta su un cavo

• Accoppiamento di campo, dove l'eccitazione in modalità comune solleva il potenziale di riferimento locale

Entrambi i meccanismi appaiono regolarmente in ambienti operativi reali, quindi valutare solo un percorso può creare una strategia di protezione incompleta.

Le forme d'onda delle sovratensioni effettive variano significativamente, ma gli impulsi di test standardizzati sono comunemente usati affinché diversi approcci di protezione possano essere valutati in modo coerente.

Gli impulsi standard comunemente utilizzati includono:

• Forma d'onda della corrente 8/20 µs

• Forma d'onda della tensione 1.2/50 µs

• Forma d'onda della corrente 10/350 µs per esposizioni a fulmini più severe

Da una prospettiva ingegneristica:

• La corrente di picco e di/dt influenzano principalmente l'overshoot di tensione relativo al layout.

• L'energia totale influisce principalmente sul riscaldamento, sull'erosione dei materiali e sulla deriva di affidabilità a lungo termine.

Un modo utile per valutare le prestazioni di protezione è esaminare quanto stress rimane nei circuiti protetti dopo che le fasi di protezione hanno risposto. Quando le misurazioni ai pin IC corrispondono alle aspettative, di solito indica che sia il coordinamento dei componenti sia il layout fisico stanno funzionando correttamente.

I punti di controllo dello stress residuo includono:

• Tensione residua ai pin IC, compreso l'overshoot causato dall'induttanza dei conduttori e dei circuiti

• Corrente residua attraverso interfacce sensibili, compresi i percorsi di latch-up

• Comportamento di recupero dopo l'evento, senza cortocircuiti bloccati, reset fastidiosi o stati parzialmente funzionali

Una forma d'onda di tensione misurata al connettore può apparire accettabile mentre i pin IC subiscono uno stress molto maggiore. L'ulteriore distanza di instradamento e l'induttanza del percorso di ritorno tra il connettore e il dispositivo possono aumentare significativamente l'overshoot e il comportamento di reset.

Spostare il punto di misura più vicino all'IC spesso rivela problemi che non sono visibili nella posizione di ingresso del cavo.

Tubo a Scarica di Gas per Protezione Primaria

Le fasi di protezione primaria di solito danno priorità ai componenti capaci di condurre correnti di sovratensione a livello di chiloampere verso la terra, mantenendo alta resistenza durante il normale funzionamento. Questi dispositivi forniscono generalmente un clamp di tensione più lasco rispetto alle fasi secondarie, quindi sono più efficaci come primo strato in una struttura di protezione coordinata.

Le fasi di protezione primaria sono principalmente destinate a controllare il flusso di corrente e mantenere un comportamento di recupero stabile dopo l'evento.

Gli obiettivi delle fasi primarie includono:

• Fornire un percorso di scarica a bassa impedenza verso il telaio o la terra durante le sovratensioni

• Impedire alla corrente di sovratensione di fluire attraverso le strutture di riferimento PCB interne sempre che sia possibile

• Rimanere elettricamente poco ingombranti durante il normale funzionamento, compreso il comportamento di perdita, capacità e isolamento appropriato per l'interfaccia

I tubi a scarica di gas ceramici rimangono quasi in circuito aperto fino a quando non viene raggiunta la tensione di accensione. Una volta accesa, il dispositivo forma un arco e può deviare correnti di sovratensione molto elevate mantenendo una tensione di conduzione relativamente bassa.

La loro bassa capacità e alta resistenza di isolamento li rendono adatti per molte interfacce di potenza e segnale dove i margini di integrità del segnale sono limitati.

Diverse caratteristiche pratiche influenzano le prestazioni nella realtà più del livello di sovratensione segnalato.

I comportamenti chiave dei GDT includono:

• L'accensione non è istantanea, quindi transitori molto veloci possono creare sovratensioni temporanee prima che la conduzione si sviluppi completamente

• Una volta che la conduzione inizia, la tensione dell'arco diventa bassa, rendendo l'impedenza del percorso di messa a terra un fattore dominante

• Le prestazioni dipendono fortemente dalla qualità del collegamento del telaio e della terra, poiché lunghi cavi di messa a terra aumentano l'aumento di tensione attraverso l'induttanza e gli effetti di di/dt

Collegamenti del telaio brevi, larghi e a bassa induttanza migliorano spesso il comportamento delle sovratensioni in modo più efficace rispetto al cambiamento dei tipi di componenti. Piccole modifiche nel percorso di messa a terra possono alterare significativamente il livello di clamp effettivo perché il loop di sovratensione stesso influisce fortemente sull'aumento della tensione.

I tubi a scarica di gas in vetro sono comunemente ottimizzati per una capacità estremamente bassa e una buona simmetria bidirezionale. Offrono tipicamente alta isolamento DC e una notevole capacità di corrente di sovratensione con bassa tensione residua dopo l'accensione.

Queste caratteristiche li rendono utili su interfacce dove non può essere tollerata una capacità aggiuntiva.

Una limitazione comune è una maggiore variazione nella tensione di rottura e nel comportamento di accensione attraverso condizioni di produzione e ambientali. Poiché il comportamento di accensione può variare, i GDT in vetro vengono spesso combinati con morsetti secondari per mantenere la tensione protetta all'interno di un intervallo più ristretto.

Una combinazione comune è:

• GDT in vetro combinato con un diodo TVS vicino al nodo protetto

La selezione di un GDT di successo dipende solitamente più dal comportamento operativo e dalla coordinazione del sistema che dalla valutazione della corrente di sovratensione da sola.

I parametri di selezione importanti includono:

• Tensione di accensione o di rottura rispetto alla massima tensione continua di funzionamento

• Capacità rispetto ai requisiti di integrità del segnale

• Capacità di corrente d'impulso abbinata all'esposizione prevista a sovratensioni

• Tolleranza alla corrente di mantenimento e comportamento di estinzione dell'arco pulito nei sistemi AC

• Coordinamento con la protezione a monte come fusibili, interruttori o fonti a corrente limitata

Le prestazioni affidabili sul campo migliorano generalmente quando il margine di tensione continua massima di funzionamento e il comportamento di estinzione vengono considerati come vincoli primari piuttosto che concentrarsi solo sulle valutazioni di corrente massima.

Tubo di Scarico a Semiconduttore

I dispositivi a crowbar basati su tiristori, comunemente commercializzati come componenti di tipo SIDACtor, si attivano tramite rottura di giunzione e poi si bloccano in uno stato conduttivo a bassa tensione. Questi dispositivi rispondono entro nanosecondi e di solito offrono un comportamento di attivazione più ripetibile rispetto a molti tubi di scarico a gas.

Questa ripetibilità diventa particolarmente preziosa nei sistemi con tolleranza di tensione ristretta o stretti requisiti di coerenza di produzione.

Dopo l'attivazione, il dispositivo crowbar non deve rimanere sostenuto dalla corrente di mantenimento della fonte. Di conseguenza, il circuito circostante deve fornire un metodo affidabile per l'annullamento della corrente.

I comuni metodi di annullamento della corrente includono:

• Protezione con fusibile

• Dispositivi PTC in alcune applicazioni

• Limitazione intrinseca della corrente della fonte

Diversi controlli di coordinazione aiutano a prevenire che il dispositivo rimanga conduttivo permanentemente dopo l'evento di sovratensione.

I controlli importanti includono:

• Mantenere la corrente di mantenimento al di sotto della corrente di mantenimento del dispositivo dopo la fine del transitorio

• Aggiungere elementi di annullamento prevedibili quando i binari di alimentazione a bassa impedenza possono fornire alta corrente

• Verificare il funzionamento a temperature estreme perché la corrente di mantenimento e l'impedenza della fonte variano con la temperatura

La validazione di questi comportamenti direttamente su hardware assemblato solitamente previene situazioni in cui il crowbar protegge con successo una volta ma rimane bloccato successivamente.

Dispositivi di Clamping della Tensione Secondari

Le fasi di protezione secondaria sono tipicamente posizionate vicino a circuiti sensibili per vincolare la tensione di sovratensione residua e ridurre i bordi transitori rapidi prima che raggiungano i pin IC.

In molti sistemi, i problemi di reset persistono non perché manchino i componenti di protezione, ma perché il posizionamento del morsetto secondario e l'induttanza di ritorno sono male ottimizzati.

Gli elementi tipici di protezione secondaria includono:

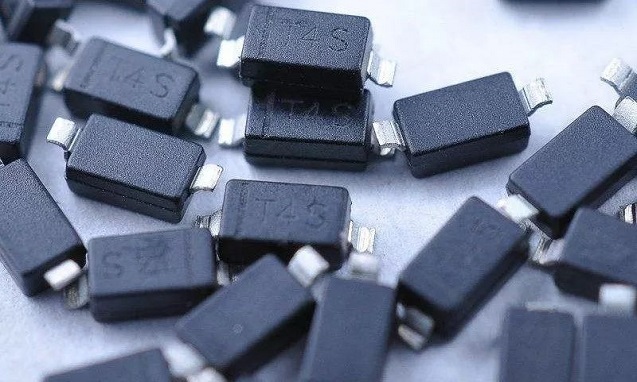

• Diodi TVS per risposta rapida e serraggio stretto

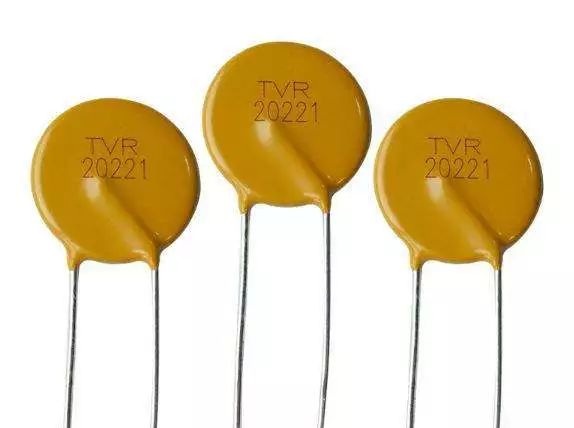

• MOV per assorbimento di energia maggiore su alcune interfacce di alimentazione, con considerazioni su invecchiamento e perdita

• Elementi RC e LC per modellare le forme d'onda di sovratensione e ridurre di/dt nel morsetto

Le fasi di protezione situate vicino al connettore e vicino all'IC servono scopi diversi.

• La protezione primaria vicino al connettore aiuta a mantenere la corrente di sovratensione lontano dalla struttura del PCB

• La protezione secondaria vicino al carico riduce lo stress di tensione ai pin del dispositivo

Utilizzare entrambi gli approcci insieme di solito fornisce prestazioni più consistenti in diverse condizioni di cablatura e ambienti di test.

Fasi di Protezione Coordinate

Una protezione da fulmini affidabile segue solitamente un approccio a stadi:

• Arrestatore primario per deviare l'energia verso il telaio o la terra

• Impedenza intenzionale tra gli stadi

• Morsetto secondario situato vicino alla circuiteria protetta

L'elemento di impedenza costringe parte della tensione di sovratensione a cadere prima di raggiungere il morsetto secondario, riducendo lo stress della corrente di picco e migliorando la condivisione dell'energia attraverso le fasi di protezione.

Gli elementi di impedenza comuni includono:

• Resistenza in serie

• Pallini di ferrite

• Induttanza controllata

In molti casi, aggiungere un'impedenza intenzionale modesta migliora la protezione in modo più efficace rispetto a semplicemente selezionare un componente morsetto più grande. L'impedenza modella la forma d'onda della corrente di sovratensione e riduce lo stress di picco sui dispositivi a valle.

Anche piccoli resistori o elementi di ferrite possono migliorare significativamente il comportamento di protezione quando i percorsi di corrente e gli effetti induttivi sono considerati correttamente.

I sistemi di protezione a stadi possono ancora fallire quando la condivisione dell'energia non avviene come previsto.

Problemi comuni di coordinazione includono:

• Dispositivi principali che si attivano più tardi del previsto

• Elementi della serie che entrano in saturazione

• Induttanza di ritorno del clamp secondario che domina la tensione di clamp efficace

Trovare questi problemi presto solitamente riduce lo sforzo di riprogettazione in fase avanzata e il tempo di risoluzione dei problemi.

Considerazioni su messa a terra e layout

La geometria di collegamento a terra influisce direttamente sulla tensione residua perché la struttura di messa a terra forma parte del percorso di corrente di sovratensione. Anche quando lo schema appare corretto, il layout meccanico e l'implementazione della PCB influenzano fortemente le prestazioni effettive di protezione.

Le seguenti pratiche di layout correlano ripetutamente con un comportamento di protezione più robusto:

• Mantenere il percorso dell'arrestatore primario corto, largo e diretto verso il telaio o terra

• Evitare tracciati sottili e lunghe catene di via nei percorsi di sovratensione ad alta corrente

• Ridurre al minimo l'area del loop di sovratensione per diminuire l'aumento di tensione induttiva

• Separare i percorsi di ritorno di sovratensione sporchi dai riferimenti di segnale sensibili quando possibile

• Posizionare i clamp secondari in modo che i loro percorsi di ritorno rimangano anch'essi a bassa induttanza

Senza un controllo adeguato del layout, l'induttanza parassitaria può dominare il comportamento del clamp più delle specifiche stesse dei componenti.

Un design di protezione può apparire corretto a livello schematico ma fallire comunque a causa di piccoli incrementi nella lunghezza dei cavi o nell'induttanza del percorso di ritorno. Misurare le prestazioni di protezione direttamente nei pin IC rende solitamente immediatamente chiara l'importanza di un collegamento e di un posizionamento disciplinati, poiché questi dettagli determinano fortemente se il sistema sopravvive a sovratensioni senza interruzioni.

Componenti di Protezione da Sovratensione

La protezione da sovratensioni nell'hardware reale funziona comunemente come un sistema di clamp coordinato a due stadi, specialmente quando l'obiettivo è sopprimere i transitori brevi senza esporre i pin IC a stress eccessivi. In pratica, l'obiettivo è raramente fermare completamente una sovratensione. Il vero obiettivo è guidare la corrente di sovratensione attraverso un percorso controllato, mantenere il nodo protetto entro limiti massimi assoluti e promuovere un comportamento di guasto pulito e diagnosticabile invece di difetti intermittenti che in seguito appaiono come problemi di servizio difficili.

Durante i test in laboratorio, il design di protezione può apparire semplice fino a quando l'induttanza di cablaggio e il comportamento di messa a terra trasformano uno schema pulito in misurazioni instabili. Per questo motivo, i team esperti di solito affrontano la protezione come un sistema completo che combina la gestione dell'energia di massa, un rapido clamp locale vicino a dispositivi sensibili e la convalida utilizzando cavi, connettori e percorsi di ritorno realistici.

Varistori MOV (Varistori in Ossido Metallico)

Un MOV si comporta come una resistenza fortemente dipendente dalla tensione. Sotto tensione di funzionamento normale, mantiene alta impedenza. Man mano che la tensione aumenta, il dispositivo transita in una regione a bassa impedenza che clampa il nodo.

Nella maggior parte delle condizioni di sovratensione, il tempo di risposta del MOV è abbastanza veloce da fornire una protezione efficace, mentre la capacità di gestione dell'energia rimane uno dei suoi punti di forza.

I MOV sono comunemente posizionati su binari di alimentazione, nodi collegati alla rete e altre reti a bassa frequenza dove l'energia di sovratensione può essere elevata e dove ulteriore capacità nell'ordine di centinaia o migliaia di picofarad è accettabile. Su connessioni a cavo lunghe, i MOV assorbono spesso gran parte dell'energia iniziale di sovratensione prima che gli stadi di protezione a valle diventino attivi.

Un modo pratico per vedere un MOV è come un assorbitore di energia di massa piuttosto che come un limitatore di tensione di precisione. Il suo ruolo è solitamente quello di ridurre una grande sovratensione in un evento più piccolo che la protezione secondaria può gestire più vicino al livello di tolleranza del silicio.

Una limitazione comune dei MOV è la capacità, che spesso varia da centinaia a migliaia di picofarad. Su linee ad alta velocità o ad alta impedenza, questa capacità può caricare il percorso del segnale, rallentare le velocità di salita e aumentare la perdita di AC.

Su hardware finito, questi effetti appaiono spesso come:

• Riduzione del margine del diagramma dell'occhio

• Aumento della sensibilità al jitter

• Perdita di piccola ampiezza

• Carico imprevisto sugli ingressi analogici

A causa di questi effetti, i MOV vengono solitamente evitati su interfacce ad alta velocità a meno che un'analisi dell'integrità del segnale e una verifica pratica in laboratorio confermino che la capacitá aggiunta rimanga accettabile.

I MOV degradano gradualmente quando esposti a stress da sovratensione ripetuto. La corrente di fuga aumenta spesso nel tempo, mentre il comportamento di clamp cambia lentamente.

In operazione sul campo, questa degradazione può apparire come:

• Aumento della corrente di stand-by

• Riscaldamento intermittente

• Difetti che si correlano con temporali o eventi di commutazione induttiva ripetuti

I design affidabili solitamente pianificano per l'invecchiamento graduale dei MOV e rendono prevedibile e diagnosticabile il comportamento di fine vita.

Le comuni strategie di mitigazione dell'invecchiamento includono:

• Derating della tensione e dell'energia con margine di sicurezza realistico

• Spaziatura termica e margine di raffreddamento per ridurre i punti caldi e il tracciamento del carbonio

• Comportamento di guasto definito utilizzando fusibili a monte o protezione termica in modo che i MOV guasti non rimangano in condizioni di cortocircuito sostenute

Trattare il MOV come un elemento di sovratensione consumabile porta spesso a un comportamento del sistema a lungo termine più prevedibile.

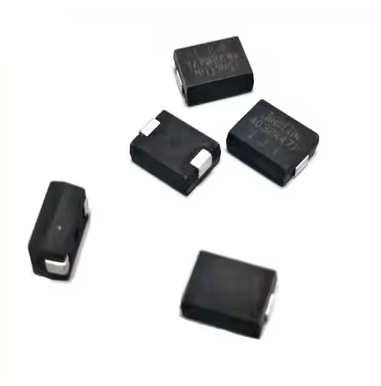

Varistori a chip

I varistori a chip utilizzano la tecnologia MOV in pacchetti compatti e sono comunemente applicati dove lo spazio sulla PCB è limitato e il livello di minaccia previsto coinvolge principalmente ESD o piccoli eventi transitori.

Le applicazioni tipiche includono:

• Piccole alimentazioni di sottosistemi

• Linee di controllo

• I/O di uso generale esposte alla gestione dei connettori o al rumore di commutazione a bassa energia

Questi dispositivi funzionano bene contro eventi ESD del corpo umano, scariche di cavi brevi e piccole perturbazioni induttive all'interno di sistemi chiusi. Il bloccaggio locale direttamente al connettore migliora anche la protezione contro l'attività transitoria nelle vicinanze.

La principale limitazione dei varistori a chip è la capacità di gestione dell'energia. Rispetto ai MOV a disco più grandi, i varistori a chip assorbono molta meno energia di sovratensione e il degrado può verificarsi rapidamente in ambienti più severi.

Utilizzare solo un varistore a chip su interfacce esposte esternamente può portare a un invecchiamento prematuro o a guasti improvvisi, soprattutto in installazioni che coinvolgono:

• Cavi esterni lunghi

• Esposizione all'aperto

• Commutazione induttiva frequente

In molti casi sul campo, i sistemi superano i test di ESD di laboratorio, ma sviluppano gradualmente una corrente di dispersione aumentata dopo ripetute esposizioni simili a sovratensioni.

Pertanto, i varistori a chip funzionano meglio come parte di una strategia di protezione stratificata piuttosto che come unica barriera di protezione.

Diodi TVS (Soppressori di Tensione Transitoria)

I diodi TVS rispondono estremamente rapidamente, spesso in modo efficace all'interno di scale temporali sub-nanometriche durante eventi ESD. Rispetto ai MOV, solitamente forniscono una tensione di bloccaggio inferiore in condizioni simili.

I dispositivi TVS servono comunemente come fase di protezione secondaria dopo che un componente di prima fase come un GDT o un MOV ha già assorbito o deviato la maggior parte dell'energia di sovratensione.

Quando selezionato correttamente, un diodo TVS può mantenere la tensione vicino a un limite controllato che si avvicina alla tolleranza dei pin IC sensibili.

La selezione dei TVS diventa più affidabile quando si basa sui limiti elettrici operativi reali e sul comportamento del layout piuttosto che basarsi solo sulle specifiche di tensione di rottura.

La tensione di stand-off di lavoro dovrebbe mantenere il TVS inattivo durante le normali condizioni operative, comprese le variazioni di tolleranza, il comportamento di avvio, il ronzio e gli eventi di hot-plug.

Ignorare le normali condizioni di overshoot può portare a un riscaldamento non necessario del TVS, a un aumento della corrente di dispersione e a una deriva dell'affidabilità a lungo termine.

La resistenza dinamica influisce fortemente sulla tensione di bloccaggio durante condizioni di alta corrente di sovratensione. Due dispositivi TVS con tensione di rottura simile possono comportarsi molto diversamente sotto un'onda di sovratensione 8/20 µs.

L'induttanza del cavo e il rimbalzo a terra influenzano ulteriormente il reale comportamento di bloccaggio, in particolare durante i test ad alta corrente.

Nella validazione pratica, questo parametro determina spesso se la tensione residua rimane al di sotto dei limiti massimi assoluti in modo sicuro.

Le valutazioni delle forme d'onda dovrebbero corrispondere all'ambiente di minaccia attuale.

Considerazioni importanti includono:

• Valutazioni ESD elevate non garantiscono automaticamente la sopravvivenza alle sovratensioni

• Un TVS con rating 8/20 µs può rispondere in modo diverso sotto uno stress di 10/1000 µs

Abbinare la specifica della forma d'onda all'ambiente di installazione reale riduce il rischio di falsa fiducia basata solo sui valori delle schede tecniche.

Sebbene siano disponibili dispositivi TVS a bassa capacità, la capacità influisce ancora sulle interfacce ad alta velocità e ad alta impedenza.

Per le linee di comunicazione ad alta velocità, vengono comunemente selezionati e valutati dispositivi TVS a bassa capacità utilizzando:

• Misurazioni del diagramma dell'occhio

• Analisi della risposta in frequenza

Le parassitiche dei connettori, i via stub e la geometria di instradamento possono influenzare significativamente il comportamento finale del segnale anche quando lo schema appare corretto.

Integrazione coordinata a due stadi

Una struttura di protezione a due stadi funziona in modo efficace perché ciascun dispositivo opera all'interno della regione in cui funziona meglio. Il primo stadio assorbe o devia l'energia di massa, mentre il secondo stadio ferma saldamente l'overshoot rimanente più vicino al limite di tolleranza del silicio.

In molti sistemi instabili, il problema principale non è il componente di protezione stesso ma l'interconnessione tra le fasi. L'induttanza della traccia tra il connettore e la clamp può aumentare significativamente la tensione vista dall'IC perché il termine induttivo (L·di/dt) si aggiunge direttamente alla tensione transitoria.

Una struttura di layout che migliora comunemente il comportamento della forma d'onda include:

• Posizionare la clamp veloce fisicamente vicino al pin IC protetto

• Utilizzare un percorso di ritorno corto e a bassa induttanza

• Posizionare il dispositivo di protezione ad alta energia vicino al punto di ingresso esterno

Seguendo questo arrangemento fisico si producono generalmente tensioni residue più basse e un comportamento di sovratensione più prevedibile.

La protezione da sovratensioni affidabile dipende solitamente più dal controllo del flusso di corrente di sovratensione e dalla formazione del percorso di corrente piuttosto che dalla selezione del componente singolo più forte.

I MOV e i varistori a chip forniscono una soppressione efficace del carico, ma introducono compromessi riguardo alla capacità e all'invecchiamento a lungo termine. I diodi TVS forniscono un bloccaggio veloce e a bassa tensione, ma le loro prestazioni nel mondo reale dipendono fortemente da un adeguato derating e da pratiche di layout a bassa induttanza.

Trattare la protezione come un sistema completo che include la modellazione delle minacce, la gestione dell'energia a stadi, le parasitiche di interconnessione, la strategia di messa a terra e i test di verifica realistici porta generalmente a design che si comportano in modo prevedibile durante i test di qualificazione e nelle operazioni di campo a lungo termine.

Dispositivi di Protezione da Sovracorrente

La protezione da sovracorrente riduce il rischio di danni legati al calore nei tracciati PCB, nei pin dei connettori, nei cablaggi e nei percorsi di corrente delle batterie interrompendo il flusso di corrente o forzando il funzionamento in una regione più sicura prima che le temperature raggiungano livelli distruttivi. Nel lavoro ingegneristico pratico, l'obiettivo generalmente si estende oltre il semplice fermare un cortocircuito. L'obiettivo più ampio è gestire l'energia di guasto mentre si accumula nel tempo.

Molti costosi guasti di campo non sono causati da cortocircuiti drammatici, ma da sovraccarichi borderline ripetuti che lentamente scoloriscono i connettori, ammorbidiscono le plastiche o affaticano i giunti di saldatura. Una strategia di protezione più durevole tratta la sovracorrente principalmente come un problema termico innescato elettricamente, assumendo anche condizioni operative al peggio come involucri caldi, flusso d'aria limitato e componenti strettamente imballati.

Le condizioni di sovracorrente di solito si presentano in diverse forme riconoscibili, e ognuna mette a dura prova i componenti di protezione in modo diverso. Comprendere questi modelli aiuta a spiegare perché la protezione che appare accettabile sulla carta può comunque portare all'invecchiamento dell'hardware a lungo termine. Un cortocircuito duro può generare un riscaldamento continuo I²R nei tracciati di rame, nei via e nei contatti dei connettori. In molti casi, l'elemento più debole diventa il primo punto di guasto. I piccoli connettori e i pin di contatto raggiungono frequentemente temperature dannose prima che le strutture di rame più grandi del PCB mostrino segni ovvi di stress. Le schede possono quindi apparire elettricamente funzionanti mentre i contatti più piccoli, come i pin USB o i connettori da scheda a scheda, si ossidano, si ammorbidiscono o passano a un funzionamento intermittente.

Motori, riscaldatori e regolatori pesantemente caricati possono assorbire corrente leggermente eccessiva per periodi prolungati, specialmente durante condizioni operative borderline. Questi sovraccarichi raramente producono guasti drammatici. Invece, riducono lentamente l'affidabilità e lasciano dietro di sé prove difficili da interpretare. Coordinare la protezione attorno all'aumento di temperatura consentito piuttosto che alla corrente di picco da sola determina solitamente se un design rimane stabile durante lunghi periodi di funzionamento.

Carichi capacitivi, eventi di collegamento a caldo dei cavi e transizioni di ricarica delle batterie possono generare brevi picchi di corrente che sono un comportamento operativo normale piuttosto che guasti. Se la protezione reagisce in modo troppo aggressivo, il risultato diventano scatti fastidiosi, riavvii imprevisti e ritorni di prodotto evitabili. Design ben affinati distinguono la corrente di sovratensione normale dall'energia di guasto vera e propria modellando la corrente di inrush e coordinando i tempi di risposta tra più fasi di protezione.

Un dispositivo di protezione ripristinabile comunemente usato è il componente PPTC (coefficiente di temperatura positivo polimerico). Internamente, il dispositivo contiene una matrice polimerica caricata con particelle conduttive. Durante il funzionamento normale, la resistenza rimane bassa. Quando la corrente genera un sufficiente riscaldamento I²R, il polimero si espande, i percorsi conduttivi si separano, la resistenza aumenta bruscamente e la corrente scende verso una regione di holding più bassa. Dopo che il guasto si risolve e il dispositivo si raffredda, la resistenza ritorna vicina al suo valore originale. Questo comportamento di recupero automatico rende i PPTC attraenti in molti prodotti di consumo poiché la sostituzione dopo condizioni di sovraccarico temporanee è solitamente non necessaria.

Un PPTC non dovrebbe essere visto come un limitatore di corrente di precisione. Si comporta più come un resistore sensibile alla temperatura con caratteristiche altamente non lineari. Il comportamento di scatto può variare notevolmente tra schede altrimenti identiche a causa di differenze come l'area di rame sotto il dispositivo, i componenti che producono calore nelle vicinanze e le condizioni di flusso d'aria e termiche dell'involucro. Trattare il PPTC sia come un componente termico che elettrico generalmente previene un comportamento di scatto incoerente durante il funzionamento reale.

Le specifiche della scheda dati PPTC diventano significative solo quando interpretate insieme. Concentrarsi su una singola valutazione produce spesso progetti che si comportano bene a temperatura ambiente ma diventano instabili all'interno di prodotti racchiusi. I_HOLD rappresenta la corrente che il dispositivo può trasportare continuamente senza scattare a una temperatura ambiente specificata, comunemente 25°C. I_TRIP rappresenta la corrente necessaria a forzare il dispositivo nel suo stato di scatto nelle stesse condizioni. Entrambi i valori diminuiscono significativamente all'aumentare della temperatura ambiente. Un dispositivo che si comporta normalmente su un banco aperto può quindi diventare eccessivamente sensibile all'interno di un involucro sigillato caldo.

Il tempo di scatto dipende dall'entità del guasto, dalla temperatura ambiente e dal raffreddamento PCB. Sovraccarichi moderati possono richiedere secondi o addirittura minuti prima che si verifichi lo scatto. Anche se questo può proteggere sufficientemente grandi tracce PCB, può comunque consentire surriscaldamenti dannosi nei connettori, nei contatti dei cavi o nelle celle della batteria prima che si verifichi una riduzione della corrente. In molte situazioni di guasto pratico, la protezione alla fine scatta, ma solo dopo che i danni termici localizzati si sono già accumulati.

Un PPTC scattato non si comporta come un interruttore completamente aperto. La corrente residua continua di solito a fluire attraverso il dispositivo. Questa corrente rimanente può mantenere i circuiti in condizioni di abbassamento della tensione, sostenere un riscaldamento indesiderato e creare un comportamento instabile del sistema. Le applicazioni che richiedono un'isolamento elettrica completa necessitano generalmente di metodi di protezione diversi, come fusibili monouso, eFuses, controllori hot-swap o interruttori di carico con un comportamento di taglio netto.

Le condizioni termiche a livello di scheda spesso dominano il comportamento del PPTC più dello schema stesso. Ampie aree di rame, piani spessi e vias termici rimuovono il calore dal PPTC e rallentano l'ingresso nello stato di scatto. Anche se questo può sembrare fornire un margine di corrente extra, può anche consentire che una corrente dannosa persista più a lungo del previsto. I progetti che richiedono una risposta più rapida spesso riducono il rame direttamente collegato ai pad del PPTC o applicano strutture di rilascio termico controllato.

Collocare i PPTC vicino a induttori, caricatori, regolatori lineari o altri componenti caldi aumenta la temperatura ambiente locale e riduce efficacemente I_HOLD. Nei sistemi compatti, spostare il PPTC anche di una breve distanza dalle fonti di calore può eliminare difficili problemi di reset intermittente.

I PPTC danno il loro meglio quando non si prevede che risolvano ogni requisito di protezione da soli. Utilizzarli come un livello all'interno di una struttura di protezione più ampia produce generalmente un comportamento sul campo più stabile. I PPTC sono comunemente efficaci per porte USB, uscite per accessori e interfacce di consumo generali. Queste applicazioni beneficiano del recupero automatico dopo guasti temporanei. Tuttavia, fare affidamento esclusivamente su un PPTC per ingressi di batteria, pacchetti di batterie ad alta energia e percorsi di sicurezza guidati dalla conformità può lasciare importanti lacune nella protezione. I ritardi di scatto e la corrente residua possono ancora consentire una sostanziale energia di guasto durante questi eventi.

Una strategia di protezione comune combina eFuses o controllori hot-swap per un'interruzione rapida e un'invasione controllata, insieme a PPTC come protezione secondaria ripristinabile contro abusi ripetuti o guasti dei cavi. Questa struttura stratificata riduce generalmente gli scatti fastidiosi mantenendo un comportamento di disconnessione pulito durante guasti gravi.

La selezione dei PPTC diventa solitamente più affidabile quando si basa sui peggiori ambienti operativi e sui componenti più vulnerabili al riscaldamento locale. I_HOLD dovrebbe rimanere al di sopra della massima corrente operativa continua alla temperatura ambiente interna massima prevista, non solo a temperatura ambiente. Molti team confermano questo operando prodotti completamente assemblati a temperature elevate fino a quando non si raggiungono condizioni stazionarie termiche. L'obiettivo è evitare operazioni vicino a condizioni di quasi-scatto instabili che possono produrre reset intermittenti.

La protezione dovrebbe dare priorità al componente più vulnerabile, che spesso sono i contatti dei connettori, i cavi, i piccoli resistori di sensing o i conduttori piccoli. Il profilo di scatto corretto deriva dal confronto del comportamento tempo-fino-a-scattare rispetto ai limiti termici, non semplicemente abbinando le valutazioni della corrente elettrica. Testare solo con cortocircuiti perfetti raramente rappresenta guasti del mondo reale. Gli scenari di guasto più realistici includono cortocircuiti parziali, cavi danneggiati, contaminazione da umidità e guasti di contatto intermittenti. Testare attraverso queste condizioni aiuta a determinare se il PPTC offre una protezione significativa o semplicemente introduce variabilità che complica la risoluzione dei problemi.

Quando le applicazioni richiedono una risposta rapida e ripetibile, una limitazione della corrente precisa, o una disconnessione elettrica completa, i PPTC funzionano solitamente meglio come protezione secondaria piuttosto che come elemento di protezione primaria. I fusibili monouso forniscono caratteristiche di apertura prevedibili e isolamento completo dopo il guasto. Questo comportamento li rende adatti per circuiti ad alta energia e evita stati di guasto parzialmente alimentati che complicano la risoluzione dei problemi.

eFuses e controllori hot-swap supportano l'inrush current controllato, il limitatore di corrente programmabile, la rapida risposta ai guasti e le funzioni di telemetria e monitoraggio in molti casi. Per i sistemi di alimentazione USB-C, i design di batterie ad alta potenza e le rail sensibili, questi dispositivi spesso riducono sia il rischio elettrico che i problemi di supporto a lungo termine difficili.

Gli interruttori di carico forniscono una disconnessione pulita della rail durante condizioni di guasto controllate e possono offrire un comportamento di recupero prevedibile quando combinati con logica di rilevamento dei guasti dedicata.

La protezione ripristinabile funziona più efficacemente quando è integrata in una strategia di percorso di alimentazione coordinata piuttosto che trattata come un sostituto diretto dei fusibili convenzionali. I PPTC possono ridurre i requisiti di servizio e tollerare abusi ripetuti a basso livello, ma il loro comportamento diventa più prevedibile quando i progetti utilizzano assunzioni termiche realistiche e tengono conto della variabilità dell'interruzione e della corrente residua. I prodotti affidabili a lungo termine utilizzano comunemente strategie di protezione stratificate che modellano l'inrush current, riducono rapidamente l'energia del guasto quando necessario e utilizzano i PPTC dove il recupero automatico offre il maggiore vantaggio per condizioni di guasto comuni da basse a moderate.

Parti di Protezione Elettrostatica

Lo stress ESD su porte ad alta velocità tende ad arrivare con bordi estremamente affilati (spesso tempi di salita sub-nanosecondi) e picchi di corrente molto grandi che collassano entro alcune decine di nanosecondi. La breve durata può sembrare ingannevolmente "gestibile" sulla carta, eppure la violenza elettrica si manifesta immediatamente nei parasitici di layout, nell'induttanza del pacchetto e nei percorsi di ritorno non intenzionali. Si prevede che la rete di protezione conduca rapidamente durante l'impatto rimanendo quasi invisibile al canale durante il traffico normale, il che è un equilibrio scomodo quando i margini di temporizzazione sono già stretti.

In pratica, i circuiti stampati spesso falliscono non perché la protezione sia stata omessa, ma perché i primi pochi nanosecondi indirizzano la corrente attraverso un percorso che il progettista non aveva mai intenzione di usare. Quello scenario è particolarmente frustrante perché lo schema elettrico può sembrare corretto mentre il circuito di corrente fisico racconta una storia diversa. Da un punto di vista progettuale, il lavoro di solito si riduce a tre domande collegate: dove fluirà la corrente di sovratensione, quanto velocemente il percorso preferito diventa dominante e quanto compromesso della qualità del segnale si verifica mentre ciò accade.

Obiettivi di progetto comunemente monitorati per l'ESD su collegamenti veloci:

Controllo del percorso di corrente, tempistica di accensione del percorso di shunt, tensione residua ai pin IC, capacità/induttanza aggiuntive viste dal canale e deriva dell'integrità del segnale post-evento (eye/jitter/return loss).

Diodi ESD e array TVS

Su I/O ad alta velocità, le scelte abituali sono diodi di steering a bassa capacità e array TVS multi-linea. Essi bloccano la linea verso le rail e/o terra in modo che la corrente di sovratensione veda un percorso a bassa impedenza deliberato invece di vagare attraverso le strutture interne dell'IC. Quando la selezione è fatta con attenzione, il clamp diventa il percorso "ovvio" per la corrente di impulso, il che riduce le probabilità di un breve ma dannoso sovraccarico al pad.

La capacità è il parametro che tende a manifestarsi per primo nei collegamenti reali: anche piccoli aumenti possono ristrettire l'apertura dell'eye, degradare la perdita di ritorno e ridurre il margine di temporizzazione su canali seriali veloci. Anche la resistenza dinamica merita una pari attenzione perché modella la tensione residua durante la sovratensione, che è ciò che il dispositivo protetto sperimenta effettivamente. Trattare sia la capacità che la resistenza dinamica come specifiche primarie porta generalmente a meno sorprese rispetto al fare affidamento su numeri di rottura statici.

Specifiche che influenzano fortemente la protezione dell'IC durante un evento di sovratensione:

• Capacità sotto polarizzazione operativa reale

• Resistenza dinamica

• Tensione di clamp a diversi livelli di corrente

• Perdite attraverso l'intervallo di tensione operativa

• Induttanza del pacchetto e dei lead

Una tabella di breakdown DC o perdite può sembrare rassicurante, eppure un evento ESD si comporta più come un problema di corrente transitoria che come un problema di tensione costante. I test IEC 61000‑4‑2 (scariche a contatto e aeree) forniscono una forma di stress standardizzata e la caratterizzazione TLP aggiunge uno sguardo più quantitativo sul comportamento di trigger/clamp sotto impulsi di scala nanosecondica. Quando un dispositivo include sia le classificazioni IEC che le curve TLP, la selezione diventa meno simile a un'ipotesi e più simile a un giudizio ingegneristico, il che è un cambiamento gradito quando il programma è stretto e il tempo per l'analisi dei guasti è limitato.

Fattori di selezione comuni utilizzati nei progetti di produzione:

• Livello di protezione IEC 61000-4-2 pubblicato

• Bassa capacità sotto polarizzazione operativa

• Curve TLP che mostrano clamp stabile al picco di corrente previsto

• Perdite accettabili nell'intervallo di temperatura operativa

• Pacchetto adatto per layout PCB a bassa induttanza

Il posizionamento è spesso il fattore decisivo per capire se il clamp agisce abbastanza velocemente nella struttura reale. L'array o il diodo dovrebbero essere posizionati in modo che la corrente di sovratensione ritorni al piano di riferimento attraverso l'area di loop più piccola possibile, minimizzando l'induttanza nel percorso di scarica. Una lezione conosciuta dagli insuccessi in laboratorio è che spostare un array ESD di pochi centimetri dal connettore può trasformare un clamp altrimenti capace in uno lento, perché l'induttanza del tracciato solleva brevemente il nodo protetto prima che il dispositivo possa abbassarlo.

Pratiche di layout che comunemente riducono il ritardo del clamp:

• Tracce PCB corte

• Vie di rame larghe per il flusso di corrente

• Cucitura via diretta a un piano di riferimento solido

• Piccola area di loop

• Percorsi di ritorno chiari lontano da circuiti sensibili

Induttori in serie

Un induttore in serie resiste a cambiamenti rapidi di corrente (di/dt). Nel contesto di un impulso ESD, un piccolo valore di serie può ammorbidire l'aumento di corrente nel clamp e rallentare il fronte che arriva all'IC protetto. Questo tipicamente riduce la dissipazione istantanea nel dispositivo shunt e abbassa la tensione di picco sui pin sensibili prevenendo che la corrente aumenti in modo brusco.

Il rovescio della medaglia è l'aggiunta di impedenza in serie, che può manifestarsi come discontinuità, ritardo di gruppo aggiuntivo o risonanze con capacità parassite. Su collegamenti ad alta velocità, anche una "piccola" induttanza può diventare visibile al canale, e non è insolito percepire la tensione tra forme d'onda ESD più pulite e un diagramma degli occhi leggermente più brutto. La selezione tende a procedere più tranquillamente quando il punto di partenza è il budget per l'integrità del segnale (perdita di ritorno, maschera dell'occhio, jitter), seguito dalla scelta della più piccola induttanza che ancora produce una misurabile riduzione nel tasso di variazione di corrente.

Controlli di valutazione comunemente controllati prima di selezionare l'induttore:

• Perdita di inserzione attraverso la larghezza di banda dell'interfaccia

• Discontinuità di impedenza relativa all'impedenza della linea (Z0)

• Rossore nel dominio del tempo con la capacità del clamp

• Diagramma degli occhi e impatto del jitter

• Correlazione con la corrente e la tensione di picco ESD misurate

Le correnti transitorie possono spingere alcuni induttori verso la saturazione, e una volta saturato il componente potrebbe non fornire più l'impedenza prevista nel preciso momento in cui è stato aggiunto per aiutare. Verificare il comportamento di saturazione in condizioni impulsive (o selezionare componenti con ampio margine) evita l'incresciosa situazione in cui la rete di protezione appare consistente in simulazione ma cambia carattere sulla banca.

Un induttore in serie è meglio considerato un elemento di modellamento della corrente piuttosto che un sostituto di un clamp. Quando i due vengono utilizzati insieme, l'obiettivo è un comportamento cooperativo: l'induttore modera l'impulso in modo che il clamp si attivi in modo controllato, invece di lasciare che l'IC protetto assorba i primi nanosecondi per default.

Complessigi in ferrite

I complessigi in ferrite si comportano più come un'impedenza dissipativa dipendente dalla frequenza piuttosto che come induttori ideali. A frequenze più elevate presentano perdite sostanziali, che possono attenuare il rumore RF e smorzare il rossore. Questo smorzamento può indirettamente migliorare la robustezza ESD perché risonanze sottosmorzate possono generare tensioni di picco più elevate all'IC di quanto suggerisca una semplice assunzione di "picco singolo".

Un singolo numero di impedenza a una frequenza raramente racconta l'intera storia; la curva impedenza-contro-frequenza è l'input significativo. Abbinare quella curva alla gamma di frequenza problematica dell'interfaccia (spesso legata alla lunghezza del tracciato, ai parassiti del pacchetto e al comportamento del connettore) tende a produrre risultati più prevedibili. La valutazione della corrente DC e la resistenza DC contano anche: una resistenza DC eccessiva crea caduta di tensione e riscaldamento in condizioni di operazione normale, mentre un'eccessiva capacità di corrente può alterare il comportamento del bead sotto transitori.

Parametri comunemente controllati quando si seleziona un bead in ferrite:

• Curva di impedenza (R e X rispetto alla frequenza)

• Gamma di frequenza di smorzamento target

• Resistenza DC

• Valutazione della corrente DC

• Dipendenza dalla temperatura

• Performance in condizioni impulsive e transitorie

Il posizionamento può ridurre o aggravare il accoppiamento. Un bead mal posizionato può ingrandire l'area del loop, aumentare l'accoppiamento in tracce adiacenti o irradiare in modo più efficace, facendo comportare la struttura più come un'antenna non intenzionata che come un segmento smorzato. Mantenere il bead vicino alla fonte di rumore o al punto di ingresso, mantenere un percorso di ritorno stretto e evitare stub lunghi solitamente riduce la possibilità di creare nuove risonanze mentre si cerca di sopprimere quelle vecchie.

Pratiche di posizionamento che comunemente riducono la radiazione indesiderata e l'accoppiamento:

• Bead in ferrite posizionato vicino alla fonte di rumore o al punto di ingresso

• Layout del loop di corrente compatto

• Collegamenti PCB corti con continuità del piano di riferimento solido

• No stub PCB lunghi

• Spaziatura corretta da tracce parallele sensibili

Le bead di ferrite tendono a funzionare meglio se trattate come elementi di smorzamento sintonizzati su un ambiente di impedenza specifico piuttosto che come “filtri” generici. I risultati più affidabili spesso derivano dall’abbinamento della selezione delle bead con la misurazione (VNA/TDR) o la simulazione della rete circostante, poiché il beneficio della bead dipende fortemente da ciò a cui è collegata su entrambi i lati. Quel passaggio aggiuntivo può sembrare un impegno iniziale, ma spesso previene la frustrazione nella fase avanzata di inseguire sintomi EMI e ESD intermittenti che appaiono solo in alcune configurazioni di cavi o chassis.

Conclusione

Protezione efficace dei circuiti dipende dalla gestione attenta dello stress di tensione, del flusso di corrente, del comportamento termico e dell'energia di guasto in tutto il sistema. Con l’aumento della miniaturizzazione, della velocità e dell’integrazione delle apparecchiature elettroniche, la progettazione della protezione richiede sempre più approcci multi-stadio coordinati piuttosto che affidarsi a singoli componenti. Comprendere come i transienti interagiscono con le reti di alimentazione, le interfacce e le strutture dei semiconduttori aiuta a migliorare l'affidabilità, a ridurre la degradazione a lungo termine e a mantenere un funzionamento stabile in condizioni elettriche del mondo reale.

Domande Frequenti [FAQ]

1. Perché la protezione dei circuiti moderne è considerata una strategia di gestione energetica a livello di sistema piuttosto che una semplice prevenzione dei danni?

La protezione dei circuiti moderna è progettata per controllare come l'energia di guasto elettrica fluisce attraverso un sistema anziché limitarsi a fermare i danni dopo che si sono verificati. Le reti di protezione ora coordinano il bloccaggio della tensione, la limitazione della corrente, il controllo termico e il comportamento di spegnimento controllato, in modo che gli eventi anormali rimangano prevedibili e contenuti. Nei progetti pratici, la corrente di guasto viene deviata da dispositivi a semiconduttore sensibili mentre tensione, corrente e temperatura vengono mantenute entro limiti di funzionamento sicuri. Questo approccio migliora l'affidabilità, semplifica la risoluzione dei problemi e riduce la diffusione dei danni attraverso i binari di alimentazione e le interfacce condivise.

2. Perché tensioni di funzionamento più basse rendono l'elettronica moderna più vulnerabile ai picchi transitori?

Man mano che i nodi di processo dei semiconduttori continuano a diminuire, le tensioni di alimentazione diminuiscono anch'esse per migliorare l'efficienza e ridurre il consumo energetico. Tuttavia, ciò lascia molto meno margine tra la tensione di funzionamento normale e le valutazioni massime assolute dei circuiti integrati. Piccole sovratensioni causate da induttanze parassite, rumore da commutazione simultanea o percorsi di ritorno condivisi possono ora superare i limiti di funzionamento sicuri molto più facilmente rispetto ai sistemi più vecchi. Anche brevi escursioni di tensione che una volta apparivano innocue possono ora stressare ossidi di gate sottili e delicate strutture di giunzione nei dispositivi moderni a bassa tensione.

3. Perché i sistemi automobilistici e industriali richiedono solitamente protezioni a fasi piuttosto che fare affidamento su un singolo componente di protezione?

Gli ambienti automobilistici e industriali espongono l'elettronica a durate e livelli di energia di guasto molto diversi, inclusi impulsi ESD di nanosecondi, picchi di microsecondi e scariche di carico di millisecondi. Un singolo dispositivo di protezione raramente funziona bene su tutte queste scale temporali contemporaneamente. Le morsettiere veloci gestiscono bordi transitori acuti, mentre i componenti di gestione dell'energia assorbono eventi di lunga durata e le fasi di disconnessione limitano il flusso di corrente sostenuto. Coordinare più fasi di protezione consente a ciascun dispositivo di operare nella sua regione di forza anziché costringere un componente ad assorbire ogni tipo di stress da solo.

4. Perché le schede di circuito possono guastarsi gradualmente anche quando non è presente alcun danno elettrico visibile?

Molti guasti si verificano a causa di sovraccarico cumulativo piuttosto che di rottura catastrofica immediata. L'esposizione ripetuta a piccole sovratensioni, calore o eventi di sovracorrente può lentamente indebolire giunzioni, strati dielettrici, connettori e superfici di PCB. Effetti come l'elettromigrazione, la degradazione dielettrica, la crescita della corrente di fuga e il tracciamento del carbonio potrebbero inizialmente non influenzare la funzionalità ma ridurre gradualmente il margine operativo nel tempo. Alla fine, un evento di routine come il collegamento di un cavo o un piccolo aumento di temperatura possono innescare un guasto completo dopo mesi o anni di degrado nascosto.

5. Perché la messa a terra e il layout del PCB influenzano spesso le prestazioni di protezione da sovratensioni più del componente di protezione stesso?

Durante eventi di sovratensione rapidi, l'induttanza parassita nelle tracce, nei fori e nei percorsi di messa a terra crea un ulteriore aumento di tensione proporzionale a L·di/dt. Anche quando un dispositivo di bloccaggio ha specifiche eccellenti, percorsi di ritorno lunghi o un cattivo legame del telaio possono causare grandi tensioni di sovratensione che compaiono sui pin IC protetti prima che il dispositivo di protezione risponda completamente. Percorsi di scarico corti, larghi e a bassa induttanza migliorano di solito il comportamento di protezione più efficacemente rispetto a semplicemente scegliere componenti con valutazioni più elevate. In molti sistemi reali, la geometria del layout determina infine quanto efficientemente la corrente di sovratensione bypassa i circuiti sensibili.

6. Perché i tubi di scarica gas vengono comunemente abbinati ai diodi TVS nei sistemi di protezione contro le sovratensioni?

I tubi di scarica gas eccellono nella gestione di correnti di sovratensione estremamente elevate mantenendo una bassa capacità durante il funzionamento normale. Tuttavia, non si attivano istantaneamente e spesso consentono sovratensioni temporanee prima che inizi la conduzione. I diodi TVS rispondono molto più rapidamente e forniscono una limitazione di tensione più rigorosa vicino all'elettronica sensibile. Abbinare i due dispositivi crea un sistema coordinato in cui il GDT assorbe l'energia della sovratensione mentre il TVS sopprime il sovraccarico residuo vicino al circuito protetto.

7. Perché i varistori MOV sono efficaci per la protezione delle linee di alimentazione ma spesso evitati su linee di comunicazione ad alta velocità?

I MOV forniscono un forte assorbimento di energia e una risposta sufficientemente rapida per molti eventi di sovratensione, rendendoli altamente efficaci sulle linee di alimentazione e nei sistemi connessi alla rete. Tuttavia, introducono tipicamente una capacità relativamente grande che può distorcere i segnali ad alta velocità riducendo il margine del diagramma ad occhio, aumentando la sensibilità al jitter e caricando gli ingressi analogici. Il loro comportamento elettrico cambia anche gradualmente con l'esposizione a ripetute sovratensioni. A causa di queste limitazioni, i MOV sono solitamente più adatti per interfacce a bassa frequenza e ad alta energia piuttosto che per canali di comunicazione di precisione.

8. Perché i diodi TVS sono considerati uno degli elementi di protezione secondaria più importanti per i circuiti integrati sensibili?

I diodi TVS reagiscono estremamente rapidamente, spesso all'interno di scale temporali inferiori al nanosecondo durante eventi ESD, consentendo loro di limitare la tensione transitoria prima che stress eccessivi raggiungano i pin del semiconduttore. A differenza degli assorbitori di sovratensione di massa, i dispositivi TVS sono ottimizzati per una limitazione di tensione rigorosa vicino al nodo protetto. La loro efficacia dipende fortemente dalla selezione della corretta tensione di isolamento, resistenza dinamica e posizione layout a bassa induttanza. Quando sono coordinati correttamente con le fasi di protezione a monte, i diodi TVS riducono significativamente la tensione residua che i circuiti integrati sensibili sperimentano durante eventi transitori.

9. Perché i fusibili ripristinabili PPTC si comportano in modo incoerente su diversi layout PCB e condizioni di alloggiamento?

I dispositivi PPTC rispondono principalmente alla temperatura piuttosto che al corrente precisa da soli. Il loro comportamento di scatto dipende fortemente dall'area di rame, dal flusso d'aria, dalle fonti di calore vicine, dalla temperatura dell'alloggiamento e dal design termico del PCB. Grandi aree di rame o componenti caldi vicini possono alterare significativamente la velocità con cui il dispositivo si riscalda e scatta. A causa di questa dipendenza termica, due schede altrimenti identiche possono mostrare caratteristiche di scatto notevolmente diverse in condizioni operative reali. Trattare i PPTC come dispositivi termici ed elettrici porta solitamente a un comportamento di protezione più stabile e prevedibile.

10. Perché la protezione ESD su interfacce ad alta velocità è considerata una delle sfide di protezione più difficili nell'elettronica?

Le interfacce ad alta velocità richiedono reti di protezione che reagiscono estremamente rapidamente durante gli urti ESD pur rimanendo elettricamente invisibili durante la normale trasmissione dei dati. Anche una capacità o induttanza molto piccola aggiunta dai componenti di protezione può degradare i diagrammi ad occhio, aumentare il jitter e ridurre il margine temporale su collegamenti seriali veloci. Allo stesso tempo, gli eventi ESD contengono bordi estremamente rapidi e correnti di picco elevate che sfruttano le parasiticità del PCB e i percorsi di ritorno non intenzionali. Una protezione ESD di successo dipende quindi non solo dalla selezione del dispositivo di limitazione, ma anche dal controllo preciso del flusso di corrente, dalla geometria del percorso di ritorno e dalle prestazioni dell'integrità del segnale.
