Struttura, comportamento elettrico e affidabilità dei condensatori ceramici MLCC

I condensatori ceramici sono tra i componenti più utilizzati nell'elettronica moderna perché supportano il filtraggio, l'accumulo di energia, la stabilità del segnale, il disaccoppiamento e la soppressione del rumore in molti tipi di circuiti.Il loro comportamento, tuttavia, dipende da molto di più del valore di capacità stampato.Il tipo dielettrico, la struttura del contenitore, la polarizzazione CC, la frequenza, la temperatura, l'ESR, l'ESL, il layout del PCB e lo stress meccanico influenzano tutti le prestazioni del condensatore in condizioni operative reali.Questo articolo spiega la struttura dei condensatori ceramici, il comportamento della capacità, l'architettura MLCC, i parametri di selezione, le caratteristiche elettriche e i problemi di affidabilità, mostrando anche come questi fattori influiscono sulle prestazioni, sulla stabilità e sull'affidabilità a lungo termine del circuito nel mondo reale.

Catalogo

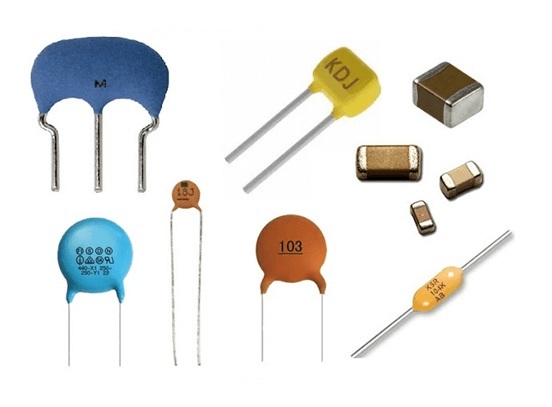

Orientamento ai condensatori ceramici

I condensatori ceramici, spesso chiamati condensatori monolitici, immagazzinano la carica elettrica utilizzando un dielettrico ceramico e aiutano a modellare il modo in cui l'energia si muove attraverso un circuito.La loro popolarità nell'elettronica moderna tende a derivare da un mix concreto di dimensioni ridotte, disponibilità prevedibile della fornitura, efficienza dei costi, comportamento elettrico stabile (quando viene scelto il dielettrico giusto) e scala di produzione che li rende facili da reperire per molti valori e dimensioni del case.Nel lavoro quotidiano di progettazione raramente si comportano come un’unica “parte generica”;si comportano più come una serie di compromessi che si presentano in modo diverso una volta che i requisiti di frequenza, polarizzazione, temperatura, vibrazione e affidabilità iniziano ad accumularsi.

Un modo pratico per dare un senso ai condensatori ceramici è dividere la discussione su due obiettivi: sistema dielettrico e costruzione fisica.Questa separazione può sembrare un po' formale all'inizio, ma rispecchia il modo in cui effettivamente appaiono le sorprese durante la validazione, alcune sono guidate dalla chimica (comportamento dielettrico) e altre sono guidate dalla geometria (layout e parassiti).

Raggruppamento per sistema dielettrico ceramico

I dielettrici ceramici sono raggruppati per classe di prestazione in base a caratteristiche quali risposta in frequenza, deriva termica, perdita e quanto la capacità effettiva corrisponde al valore contrassegnato durante il funzionamento reale.

Dielettrici a bassa perdita e ad alta stabilità (spesso scelti per la precisione ad alta frequenza)

Questi dielettrici sono progettati attorno a una capacità stabile rispetto alla temperatura, a un basso fattore di dissipazione e a un comportamento di impedenza che rimane più facile da prevedere all'aumentare della frequenza.Quando un circuito è sensibile al movimento di piccoli parametri, queste parti possono sembrare un sollievo perché riducono il numero di variabili di spostamento durante la messa a punto.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Reti di adattamento RF

• Reti di cronometraggio

• Filtrare le sezioni

Nella verifica dell'attivazione e del filtro RF, gli ingegneri spesso utilizzano questi dielettrici quando un progetto mostra "da dove viene questo cambiamento?"comportamento.Non è che eliminino tutta l'incertezza, ma tendono a rendere l'incertezza rimanente più attribuibile alla disposizione, all'accoppiamento o al dispositivo attivo piuttosto che al condensatore stesso.

Dielettrici ad alta capacità per uso generale (spesso scelti per il disaccoppiamento di massa)

Questi dielettrici sono preferiti perché forniscono maggiore capacità per unità di volume e in genere riducono i costi per microfarad, il che li rende una vista comune vicino ai pin di alimentazione e lungo i binari che necessitano di stoccaggio locale di energia.Il compromesso è che la capacità può variare con la temperatura, la polarizzazione CC e l'invecchiamento, e le perdite sono spesso più elevate rispetto alle famiglie ad alta stabilità.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Bypass sui pin di alimentazione dell'IC

• Accumulo di energia in grandi quantità su binari di alimentazione

Durante la messa a punto dell'hardware, è abbastanza comune vedere un binario che sembra a posto in una revisione dello schema ma mostra droop, rumore o sottoelongazione transitoria una volta che la scheda è in funzione.Un fattore che contribuisce frequentemente è il fatto che la capacità effettiva in condizioni di polarizzazione CC operativa è notevolmente inferiore al valore nominale.La capacità viene spesso trattata come un valore che cambia con le condizioni operative piuttosto che come un numero fisso, contribuendo a ridurre i problemi quando le misurazioni effettive differiscono dai valori attesi.

Raggruppamento per costruzione fisica e fattore di forma

La costruzione influenza lo stile di montaggio, ma si manifesta anche in modi che possono essere facilmente sottovalutati all'inizio: induttanza parassita, percorsi termici, robustezza meccanica e quali regimi di corrente/frequenza la parte tollera con garbo.È qui che un layout che "sembra ragionevole" può ancora produrre un profilo di impedenza che sembra ostinatamente diverso da quello suggerito dalla distinta base.

Condensatori a disco

I condensatori a disco sono in genere parti a foro passante utilizzate in circuiti per uso generale, apparecchiature legacy e applicazioni selezionate ad alta tensione.La loro geometria può essere utile quando la spaziatura e la distanza di isolamento determinano il progetto più della densità dell'impronta.Nei lavori di riparazione, manutenzione e retrofit, i dischi vengono spesso scelti perché tollerano l'assemblaggio manuale e la rilavorazione senza troppi problemi, e la spaziatura dei conduttori può essere adattata alle schede più vecchie che non sono mai state progettate per i package moderni.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Circuiti a foro passante per scopi generali

• Riparazioni di apparecchiature esistenti

• Alcuni layout ad alta tensione in cui la spaziatura è un vincolo

Condensatori tubolari

I condensatori tubolari vengono utilizzati quando la tensione, l'isolamento o i limiti meccanici rendono inadatti i progetti di condensatori piatti.Il fattore di forma può aiutare a gestire la distribuzione del campo elettrico, che diventa più che accademico quando lo stress dielettrico a lungo termine e i margini di isolamento fanno parte della storia dell’affidabilità.L'uso a lungo termine nei sistemi ad alta tensione dimostra l'importanza dei vantaggi della progettazione del pacchetto per un funzionamento affidabile.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Assemblaggi industriali specializzati

• Ruoli dell'alta tensione con esigenze di imballaggio basate sull'isolamento

Condensatori ceramici rettangolari (tipo scatola).

Le parti rettangolari (a scatola) vengono utilizzate quando un corpo più robusto, caratteristiche di manovrabilità più chiare o vincoli di montaggio specifici si adattano meglio al processo di assemblaggio rispetto ai formati più piccoli.Possono semplificare l'ispezione e ridurre i danni da manipolazione, soprattutto laddove la linea di produzione è ottimizzata per parti più facili da afferrare, orientare e verificare visivamente.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Costruzioni che beneficiano di un corpo più robusto e facile da maneggiare

• Assemblaggi con vincoli di montaggio o di ispezione che privilegiano ingombri più ampi

Condensatori ceramici multistrato (MLCC)

I chip MLCC dominano l'elettronica moderna in gran parte perché si adattano all'assemblaggio automatizzato, offrono una capacità densa in un ingombro ridotto e sono disponibili in un'enorme gamma di valori e tensioni nominali.La loro struttura multistrato consente tale densità, introducendo al contempo vincoli reali come la sensibilità alla flessione del PCB e gli effetti della posizione di montaggio sull'impedenza effettiva.I test sui circuiti mostrano spesso che il posizionamento dei componenti può influenzare le prestazioni tanto quanto il valore della capacità.Un condensatore più piccolo posizionato vicino al carico può funzionare meglio di un condensatore più grande posizionato più lontano a causa della minore induttanza del circuito.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Disaccoppiamento digitale ad alta densità

• Bypass SMD per scopi generali

• Schede a segnale misto in cui posizionamento e parassiti dominano i risultati

Condensatori passanti

I condensatori passanti attenuano il rumore instradando un conduttore attraverso il corpo del condensatore, il che tende a migliorare il filtraggio ad alta frequenza e la soppressione delle interferenze elettromagnetiche rispetto alla semplice spruzzatura di più condensatori di bypass standard all'interno della custodia.Vengono spesso applicati dove è più probabile che il rumore oltrepassi un limite e possono rendere il debug EMI più deterministico perché l'azione di filtraggio è ancorata all'interfaccia anziché distribuita su tutta la scheda.

Casi d'uso comuni (tenuti insieme per una scansione rapida):

• Confini dell'involucro

• Interfacce del connettore

• Punti di ingresso dell'energia

La risoluzione dei problemi EMI spesso mostra risultati migliori quando i componenti passanti vengono posizionati nei punti di uscita del rumore invece di aggiungere condensatori standard più in profondità nel circuito, soprattutto quando le emissioni del cavo o l'accoppiamento dei confini causano l'interferenza.

Motivi per cui i condensatori ceramici vedono un'ampia adozione

I condensatori ceramici vengono utilizzati nel controllo analogico di precisione, RF, disaccoppiamento digitale e EMI perché le varianti disponibili coprono un'ampia gamma di comportamenti elettrici e imballaggi meccanici.Un'abitudine di selezione più affidabile consiste nel scegliere in base alle condizioni operative che effettivamente domineranno le prestazioni, il contenuto di frequenza, la polarizzazione CC applicata, l'intervallo di temperatura, lo stress meccanico e le aspettative di affidabilità, piuttosto che considerare la marcatura della capacità nominale come l'intera storia.Questo inquadramento spesso rende le decisioni di progettazione meno ambigue: invece di discutere "Quale valore dovrei scegliere?", molti team ottengono risultati migliori chiedendosi "Quale comportamento rimane accettabile una volta applicati i reali stress dell'applicazione?"

Capacità e comportamento dei condensatori

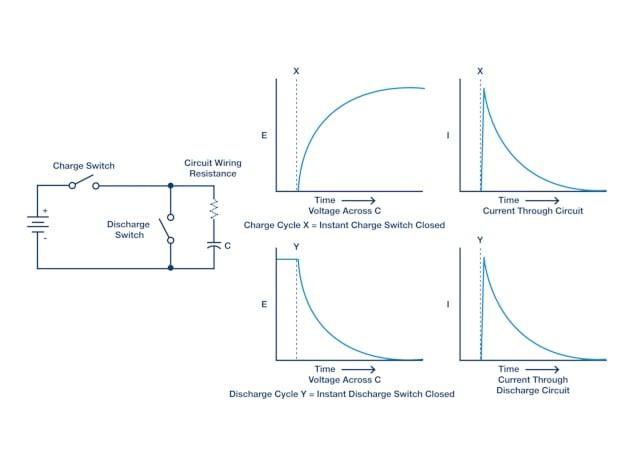

Come i condensatori immagazzinano e rilasciano energia

Cos'è fisicamente un condensatore (e cosa implica)

Un condensatore è costituito da due superfici conduttive separate da uno strato isolante noto come dielettrico.

Quando viene applicata una tensione, gli elettroni si affollano su un conduttore mentre vengono allontanati dall'altro, creando cariche uguali e opposte sui due lati.

Il dielettrico normalmente non trasporta corrente di conduzione, ma supporta il campo elettrico che mantiene la separazione delle cariche.

Perché la “carica immagazzinata” è solitamente meno utile dell’”energia di campo immagazzinata”

Nel lavoro quotidiano sui circuiti, la prospettiva più utile è che il condensatore trattiene l’energia nel suo campo elettrico anziché semplicemente “mantenere la carica”.

L'energia immagazzinata può essere rilasciata rapidamente, rendendo i condensatori utili nei circuiti che necessitano di una rapida fornitura locale di corrente.

Erogazione dell'impulso;stabilizzazione dell'offerta;accoppiamento del segnale.

Ciò che emerge nella risoluzione dei problemi reale

Uno schema che può risultare sorprendentemente frustrante in laboratorio è un circuito che sembra stabile allo stato stazionario ma inciampa durante bruschi passaggi di carico.

Il posizionamento di un condensatore scelto in modo appropriato vicino al carico spesso calma il comportamento transitorio, perché può generare o assorbire corrente più velocemente di quanto possa reagire il percorso di alimentazione a monte (circuito di controllo del regolatore, resistenza del cablaggio e induttanza di distribuzione).

Gli ingegneri del comportamento dipendente dalla frequenza finiscono per fare affidamento

I condensatori si oppongono ai rapidi cambiamenti di tensione, motivo per cui vengono comunemente utilizzati per attenuare l'ondulazione sui binari di alimentazione e per ridurre il rumore condotto.

A frequenze più elevate e correnti di ripple più elevate, il comportamento non ideale inizia a sembrare molto tangibile: le perdite della parte e l'induttanza del cavo/struttura possono dominare ciò che pensavi di aver acquistato.

Resistenza in serie equivalente (ESR);induttanza in serie equivalente (ESL).

Come le decisioni di selezione tendono a essere prese nei prodotti funzionanti

In molti progetti, il valore della capacità nominale è solo una parte della storia e talvolta non è la parte che causa la rilavorazione più avanzata.

Le parti vengono selezionate in base alla corrispondenza tra ESR, ESL e il comportamento della temperatura con la corrente di ripple, l'intervallo di frequenza e l'ambiente operativo del circuito.

Equazioni di capacità e modi pratici per aumentare la capacità

La definizione di base (utile, ma raramente la fine della discussione)

La capacità è il rapporto tra la carica immagazzinata e la tensione applicata:

C = Q/V

L'unità è il farad (F).

Il modello a piastre parallele e cosa insegna

Per un condensatore a piastre parallele ideale, la capacità è determinata principalmente dalla geometria e dal materiale dielettrico:

C = ε0 εr (S/d)

ε0 ≈ 8.854 × 10⁻¹2 F/m è la permettività dello spazio libero;εr è la permettività relativa del dielettrico;S è l'area effettiva di sovrapposizione della piastra;d è la separazione delle piastre.

Perché i componenti ad alta capacità hanno questo aspetto

Questa relazione spiega perché molti componenti “ad alta capacità” sono progettati per creare un’area effettiva molto ampia e una separazione effettiva molto piccola.

Fogli arrotolati;pile ceramiche multistrato.

Una realtà sul campo in grado di sorprendere anche le squadre esperte

Una lezione ricorrente nell'hardware spedito è che una capacità maggiore su una scheda tecnica non garantisce un comportamento migliore nel prodotto assemblato.

La capacità effettiva può diminuire in condizioni di polarizzazione CC, temperatura e frequenza, a volte abbastanza da far deragliare i margini, soprattutto con alcune classi dielettriche ceramiche.

Approcci pratici e controllati per aumentare la capacità

• Scegliere un dielettrico con εr più alto, quindi validarlo in condizioni reali

I materiali con εr più elevato possono aumentare sostanzialmente la capacità, ma alcuni dielettrici mostrano una perdita pronunciata sotto polarizzazione CC, deriva termica e invecchiamento.

In ambienti impegnativi, può sembrare più comodo (e meno rischioso) accettare una capacità nominale leggermente inferiore in cambio di un dielettrico che rimanga prevedibile nell'intero intervallo operativo.

• Aumentare l'area effettiva della piastra S attraverso la struttura interna, non solo attraverso le dimensioni della confezione

Le costruzioni multistrato aumentano l'"area" impilando molti strati all'interno dello stesso ingombro, spesso offrendo una capacità utilizzabile maggiore rispetto al semplice spostamento su una parte a struttura singola fisicamente più grande.

Quando lo spazio sulla scheda è limitato, l'utilizzo di più condensatori in parallelo può aumentare la capacità effettiva e anche ridurre l'ESR, il che tende a migliorare la gestione dell'ondulazione e la risposta ai transitori in modo da poter essere misurati immediatamente.

Condensatori multipli in parallelo;VES inferiore;migliore risposta transitoria;migliore gestione delle ondulazioni.

• Ridurre la spaziatura tra le piastre d mantenendo visibile il margine di affidabilità

La riduzione di d aumenta la capacità, ma può anche ridurre il margine di tensione di guasto e aumentare il rischio di perdite, soprattutto in condizioni di contaminazione, umidità o stress prolungato ad alta temperatura.

Nei prodotti di lunga durata, le scelte di spaziatura conservativa, o la selezione di una parte con un margine di tensione nominale confortevole, spesso ripagano evitando un lento degrado e guasti intermittenti che sono notoriamente difficili da causare dopo l'assemblaggio.

Una prospettiva progettuale che tende a produrre risultati più costanti

La massimizzazione della capacità raramente funziona bene come spinta a parametro singolo;il risultato solitamente dipende da come la capacità interagisce con ESR/ESL, tensione nominale, comportamento di polarizzazione, durata e posizionamento fisico.

Una strategia combinata spesso si comporta in modo più calmo nei sistemi reali: un condensatore più grande per l'energia a bassa frequenza più condensatori più piccoli e a bassa induttanza posizionati vicino a carichi sensibili possono garantire una migliore stabilità rispetto al fare affidamento su un componente di grandi dimensioni.

Condensatore sfuso per energia a bassa frequenza;condensatori più piccoli a bassa induttanza vicino a carichi critici;miglioramenti della stabilità guidati dal posizionamento.

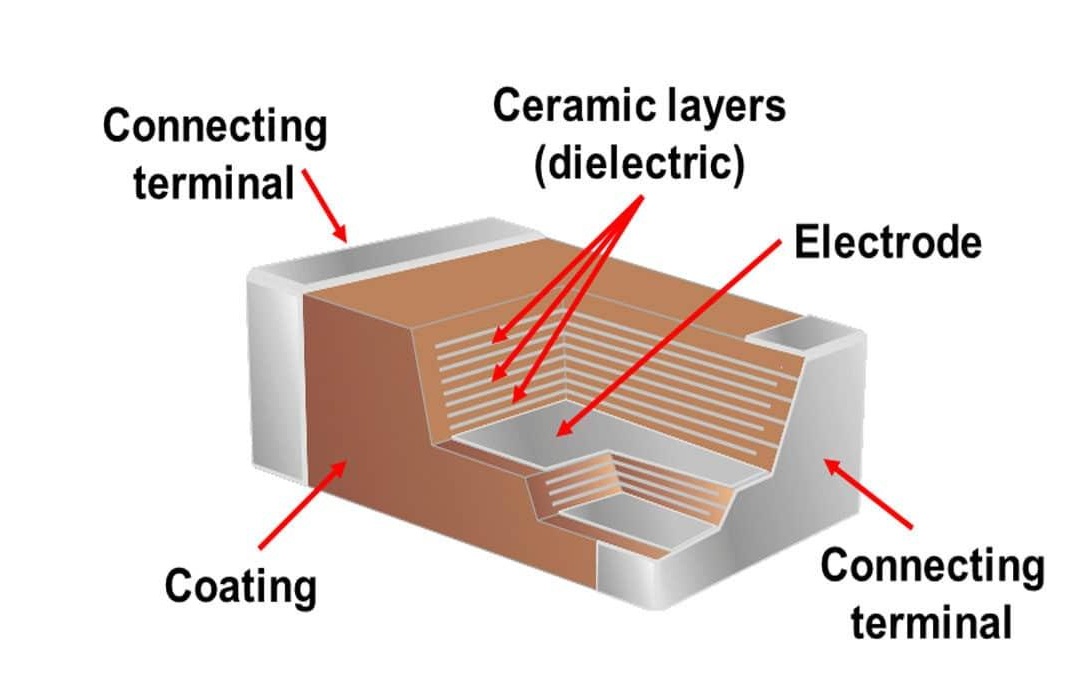

Architettura del condensatore ceramico MLCC

I condensatori ceramici multistrato (MLCC) si basano su una struttura laminata monolitica per fornire un'elevata capacità all'interno di un contenitore molto piccolo.Il corpo interno è creato impilando ripetutamente fogli dielettrici ceramici estremamente sottili con strati di elettrodi metallici posizionati tra loro in uno schema alternato.La configurazione degli elettrodi è organizzata in modo tale che uno strato di elettrodi su due viene instradato verso un'estremità del chip, mentre gli strati rimanenti vengono instradati verso l'estremità opposta.Dopo l'impilamento, l'assieme viene pressato in un blocco compatto “verde”, dove l'allineamento, l'uniformità dello strato e la pulizia modellano silenziosamente il modo in cui la parte si comporterà successivamente.La pila viene quindi co-cotta ad alta temperatura, durante la quale la ceramica si densifica e la rete di elettrodi si blocca in un'unica struttura rigida.

Una volta completata l'accensione, su entrambe le estremità vengono formate terminazioni per collegare i set di elettrodi interrati al mondo esterno, producendo brevi percorsi di corrente interni e una bassa induttanza parassita che spesso si apprezza nel disaccoppiamento ad alta velocità.

Stack a strati: come viene costruita la capacità con l'area, non con l'impronta

Ciascuna coppia dielettrico-elettrodo si comporta come un condensatore a piastre parallele e la capacità totale aumenta man mano che vengono aggiunti più strati attivi.

Questo approccio aumenta l'area effettiva della piastra mediante stratificazione, anziché espandere la lunghezza e la larghezza del componente, motivo per cui gli MLCC si adattano comodamente dove lo spazio sulla scheda risulta ristretto.

In pratica, perseguire più strati e dielettrici più sottili può sembrare un esercizio di bilanciamento: l’obiettivo elettrico è chiaro, ma la tolleranza per difetti e variazioni tende a restringersi man mano che le geometrie diventano più aggressive.

Molti team finiscono per considerare la “capacità massima nel caso più piccolo” come un obiettivo che viene perfezionato dai dati di qualificazione, dalla cronologia dei guasti e da ciò che sono disposti a eseguire il debug successivamente in laboratorio.

Spessore dielettrico e stress di campo: il costo silenzioso di diventare più sottili

La riduzione dello spessore del dielettrico aumenta la capacità, ma aumenta anche l'intensità del campo elettrico alla stessa tensione applicata.

Uno stress sul campo più elevato può accelerare il comportamento di invecchiamento e ridurre l'headroom durante i transitori, specialmente quando occasionalmente il binario presenta superamenti o squilli.

Durante i test e la validazione dell'assemblaggio, la tensione operativa viene spesso ridotta oppure vengono selezionate dimensioni del package meno aggressive per i nodi con picchi di tensione, perché prevenire guasti rari è più importante che risparmiare una piccola quantità di spazio sulla scheda.

Continuità degli elettrodi e geometria dei bordi: dove le sottili scelte di layout si manifestano in seguito

Gli elettrodi interni devono rimanere continui dove previsto e lo schema di connessione alternata deve rimanere coerente strato dopo strato per evitare la perdita di area attiva.

La sovrapposizione degli elettrodi determina la regione di capacità effettiva, mentre i bordi degli elettrodi e i margini dielettrici influenzano la concentrazione del campo locale.

Piccole differenze geometriche possono spostare la distribuzione delle sollecitazioni, che spesso diventa visibile in caso di test di polarizzazione ad alta tensione, elevata umidità o di lunga durata.

Ciò aiuta a spiegare una frustrazione familiare nel lavoro di qualificazione: due MLCC con la stessa capacità nominale e tensione nominale possono comunque separarsi notevolmente se sottoposti allo stesso profilo di stress.

Co-cottura e integrità monolitica: come la sinterizzazione modella il risultato finale

La sinterizzazione fa molto più che unire insieme gli strati;fissa la struttura dei grani, la densità e la porosità residua della ceramica.Definisce inoltre la qualità dell’interfaccia dielettrico-elettrodo, compreso il modo in cui i materiali si legano e la coerenza con cui l’interfaccia si forma su migliaia di strati.Questi risultati microstrutturali influenzano la resistenza di isolamento, la perdita dielettrica e la resistenza meccanica in modi che spesso sembrano “cotti” una volta terminata la cottura.

Il comportamento elettrico dell'MLCC si forma in gran parte durante il processo di cottura, poiché i test successivi possono solo classificare i risultati prodotti dalle condizioni del forno.

La qualità del contatto dell'elettrodo, il comportamento di diffusione e la pulizia dell'interfaccia influiscono sulla VES, sulle perdite e sulla stabilità a lungo termine.Quando si ripresentano problemi di produzione, la causa principale risiede spesso in una sottile variabilità dell'interfaccia piuttosto che in un'evidente mancanza dimensionale, il che può essere esasperante perché la parte sembra corretta ma si comporta in modo diverso.Questa realtà porta a controlli di processo più severi e a ispezioni in entrata più disciplinate per le costruzioni ad alta affidabilità, soprattutto quando i ritorni sul campo sono politicamente e finanziariamente dolorosi.

Terminazioni esterne: connettività elettrica e gestione delle sollecitazioni meccaniche

Le terminazioni esterne collegano i set di elettrodi interni al PCB e completano il percorso elettrico dallo stack sepolto ai giunti di saldatura.I materiali di terminazione e la placcatura sono selezionati per supportare la saldabilità e la resistenza alla corrosione fornendo allo stesso tempo una certa conformità meccanica.Poiché il corpo ceramico è rigido e il PCB può flettersi, la regione di terminazione finisce per sostenere una quota sproporzionata di sollecitazione meccanica durante i cicli termici e la flessione della scheda.

Per molti team, la scelta della terminazione diventa parte del discorso sull'affidabilità piuttosto che un dettaglio minore della confezione.

Sistemi di terminazione e comportamento flessibile negli assiemi reali

I moderni stack di terminazione possono includere strati più cedevoli progettati per ridurre il trasferimento dello stress nel corpo ceramico.

Ciò diventa particolarmente rilevante in layout densi, schede lunghe e fasi di produzione che inducono flessione, come il depaneling o l'inserimento del connettore.

I dati sul campo e l'esperienza di smontaggio spesso indicano danni avviati meccanicamente come origine comune del guasto, quindi valuta lo stile di terminazione insieme alla classe dielettrica invece di trattarlo come un ripensamento.

Composizioni dielettriche: adattamento del comportamento prestazionale al caso d'uso

I dielettrici MLCC sono formulati per enfatizzare diversi profili prestazionali e lo spazio commerciale è raramente sottile una volta che le condizioni operative sono realistiche.Alcune formulazioni si concentrano sulla massimizzazione della densità di capacità, mentre altre enfatizzano la stabilità in termini di temperatura, polarizzazione CC e tempo.La selezione tende a funzionare meglio quando parte dai reali requisiti del sistema: il disaccoppiamento può favorire l’accumulo di carica per volume, mentre i tempi e il filtraggio possono favorire la prevedibilità e una deriva inferiore.

Densità di capacità e stabilità

I dielettrici ad alta capacità spesso mostrano una maggiore dipendenza dalla polarizzazione CC e dalla temperatura, il che può sorprendere i progetti che presuppongono che il valore di targa sia ciò che riceve il circuito.I dielettrici più stabili solitamente forniscono una capacità per volume inferiore, ma il loro comportamento tende ad essere più facile da delimitare attraverso gli angoli operativi.

Un metodo pratico consiste nel decidere se il circuito necessita di una precisione di capacità elevata o semplicemente di una capacità sufficientemente efficace in condizioni di polarizzazione e temperatura reali, quindi selezionare la famiglia dielettrica che si allinea a tale aspettativa.

Differenze di comportamento comuni Gli ingegneri di solito monitorano separatamente:

• Dipendenza dalla polarizzazione CC (caduta di capacità sotto tensione CC applicata)
• Coefficiente di temperatura (variazione di capacità nell'intervallo operativo)
• Tasso di invecchiamento (deriva della capacità nel tempo)
• Caratteristiche di perdita (fattore di dissipazione e comportamento in frequenza)

Prospettiva principale: struttura MLCC come insieme gestito di compromessi

Gli MLCC sono spesso riassunti come "più strati producono più capacità", ma il lavoro di progettazione quotidiano tende a ruotare attorno alla gestione dei vincoli concorrenti.Il conteggio degli strati, lo spessore dielettrico, la geometria dell'elettrodo, i risultati dell'accensione e il design delle terminazioni interagiscono per determinare il risultato fornito nel circuito.Ciò che conta in definitiva sul campo non è solo la capacità nominale, ma anche la capacità sotto polarizzazione, le perdite in frequenza, la tolleranza allo stress meccanico e la stabilità nel tempo.Trattare l'MLCC come una struttura ingegnerizzata piuttosto che come una singola voce della scheda tecnica di solito porta a cicli di qualificazione più fluidi e a meno scoperte spiacevoli dopo il lancio.

Parametri di selezione del condensatore ceramico

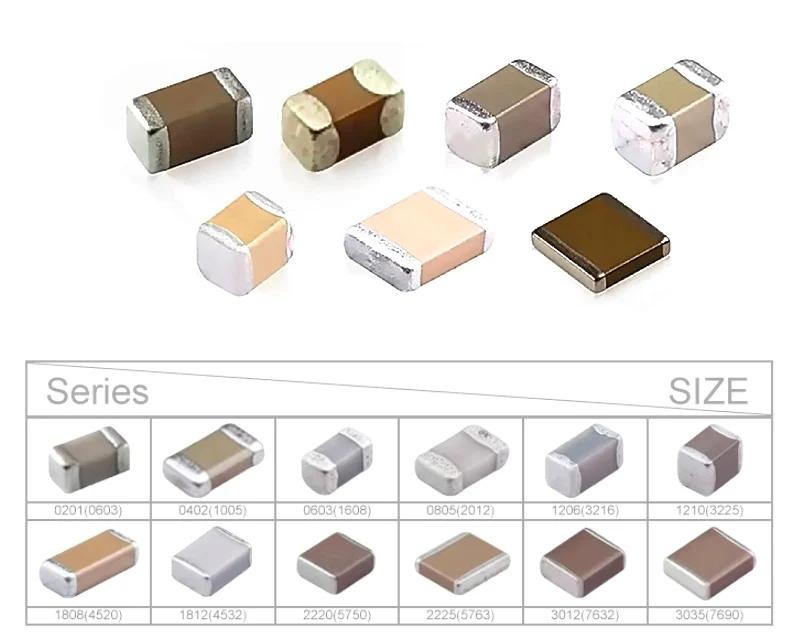

Unità di capacità, scale di valore reali e conversioni rapide

La capacità viene generalmente scritta in pF, nF e µF, soprattutto perché 1 F è ben oltre ciò che la maggior parte dei progetti a livello PCB colloca mai in un singolo nodo (1 F = 1.000.000 µF).Nelle revisioni schematiche di routine e nei controlli della distinta base, la consapevolezza dell'unità tende a decidere se un progetto sembra pulito e prevedibile o accumula tranquillamente rischi evitabili, soprattutto quando i numeri delle parti differiscono solo per un suffisso.

Spesso si verificano errori di lettura quando un valore "sembra corretto" ma l'unità è sbagliata di tre o sei ordini di grandezza e ciò può portare a schede che si comportano in modo strano anche se il valore stampato appare ragionevole a prima vista.I team che sviluppano l'abitudine alla conversione rapida di solito dedicano meno tempo al debug del rumore "misterioso" e meno tempo alla risoluzione dei resi di acquisto.

Relazioni comuni:

• 1 µF = 1000 nF = 1.000.000 pF
• 1 nF = 1000 pF

Un approccio progettuale comune durante il posizionamento iniziale è quello di associare:

• pF: range del percorso del segnale e del trimming RF
• nF: bypass delle alte frequenze e range di soppressione HF locale
• µF: accumulo locale di energia e intervalli di supporto del carico a frequenza inferiore

Detto questo, è facile sentirsi eccessivamente a proprio agio con il modello del “valore tipico”.Il modo più affidabile per confermare un valore è verificare quale impedenza il condensatore (e la sua induttanza di montaggio) presenterà attraverso la banda di frequenza che il circuito effettivamente eccita, piuttosto che fidarsi di ciò che sembra standard sulla carta.

Intervallo di capacità, disponibilità limitata del pacchetto e tensioni sull'affidabilità

Nei cataloghi, i condensatori ceramici coprono circa 0,5 pF fino a circa 100 µF, ma i valori veramente acquistabili e stabili nella produzione dipendono dalle dimensioni del contenitore, dal sistema dielettrico e dalla tensione nominale.Anche quando due parti condividono la stessa capacità nominale, lo spostamento tra contenitori può modificare il loro comportamento nel circuito poiché la geometria e la formulazione dielettrica influenzano la perdita di polarizzazione CC, ESR/ESL e la suscettibilità ai danni meccanici.

Ciò che spesso sorprende, soprattutto durante un primo layout ad alta densità, è la rapidità con cui la "capacità nominale" smette di assomigliare alla "capacità in-circuit" una volta presenti polarizzazione CC e temperatura.Una scheda che sembra calma sul banco a basso stress può scivolare in un comportamento marginale dopo che il condensatore si trova vicino alla tensione operativa, si riscalda dai vicini o sperimenta flessione durante la depannelizzazione o l'assemblaggio del contenitore.

Esempi che mostrano lo spazio commerciale senza raccontare l'intera storia da soli:

• 0402: a volte disponibile intorno a 10 µF / 10 V in alcune serie
• 0805: talvolta disponibile intorno a 47 µF in determinate classi di tensione

Un'elevata capacità in un contenitore piccolo può causare problemi come una maggiore caduta di capacità sotto polarizzazione CC, una maggiore sensibilità alla temperatura in molti dielettrici di Classe II e un rischio maggiore di crepe da flessione.Il risultato è che “si adatta al valore” può comunque lasciare il circuito in funzione come se il valore fosse molto più piccolo.

Un flusso di selezione più stabile consiste nel partire da come il nodo deve comportarsi elettricamente e poi procedere verso le parti che possono mantenere quel comportamento in condizioni reali:

• Impedenza target rispetto alla frequenza
• Ondulazione ammissibile nel punto di carico
• Forma e durata della corrente transitoria
• Polarizzazione CC e intervallo di temperatura previsti
• Ambiente meccanico (scheda flessibile, movimentazione dell'assemblaggio)

Quando lo spazio sulla scheda è limitato, la capacità viene spesso suddivisa tra diversi MLCC di valore medio invece di utilizzare una parte di valore molto elevato vicino al limite delle dimensioni del package.Questo metodo migliora la condivisione della corrente, riduce l'effetto di un componente rotto e semplifica il controllo dell'impedenza.

Tensione nominale, abitudini di declassamento e conseguenze per dimensioni/capacità

I valori di tensione dei condensatori ceramici spesso vanno da circa 2,5 V fino all'intervallo kV (circa 3 kV) a seconda della costruzione.Una capacità di tensione più elevata generalmente significa un dielettrico più spesso e una spaziatura interna maggiore, che tende ad aumentare le dimensioni o a limitare la capacità massima ottenibile in un dato ingombro.

Una linea guida operativa comunemente utilizzata è quella di mantenere la tensione di lavoro al di sotto di circa il 70% della tensione nominale.Questo approccio aiuta a migliorare l'affidabilità a lungo termine, riduce la perdita di capacità di polarizzazione CC in molti condensatori di Classe II e fornisce una migliore protezione contro transitori e squilli che potrebbero non apparire nei calcoli di base dello stato stazionario.

Sui binari di potenza reali, un breve superamento può essere sufficientemente ampio da violare il pensiero “solo nominale”.Pertanto la scelta del valore nominale di solito si avvicina ai picchi del caso peggiore (inclusi avvio, hot-plug, equivalenti di load dump o superamento del circuito di controllo) che alla tensione di alimentazione stampata.

C'è anche un sottile compromesso su cui i revisori esperti discuteranno: la scelta di una tensione nominale più elevata rispetto al minimo indispensabile a volte può migliorare la capacità effettiva alla tensione operativa effettiva perché il dielettrico è meno sollecitato.Allo stesso tempo, questa scelta può spingere il design verso un pacchetto più grande o una serie più costosa.Il risultato più soddisfacente tende ad essere quello che fornisce la capacità effettiva necessaria sotto bias con dimensioni ragionevoli e stabilità di acquisto, piuttosto che inseguire la valutazione più alta sullo scaffale.

Opzioni dielettriche, comportamento alla temperatura e controllo della “capacità effettiva”.

I condensatori ceramici sono comunemente raggruppati in classe I (elevata stabilità) e classe II (elevata efficienza volumetrica con maggiore variazione).I dielettrici di classe I come C0G/NP0 mostrano in genere un'eccellente stabilità della temperatura, basse perdite e una dipendenza dalla tensione molto ridotta, che si allinea bene con filtri di precisione, reti di temporizzazione e lavori RF in cui la prevedibilità non sembra negoziabile durante la sintonizzazione.

I dielettrici di classe II come X7R, X5R e Y5V forniscono una capacità per volume molto più elevata e sono ampiamente utilizzati per il disaccoppiamento e il bypass di massa.Il problema è che la loro capacità può cambiare con la temperatura, la tensione CC applicata e l'invecchiamento.Se questo comportamento viene ignorato, il circuito può funzionare come se avesse una distinta base diversa da quella approvata.

Esempi comuni di classe I e classe II:

• Classe I: C0G/NP0
• Classe II: X7R, X5R, Y5V

Tra le popolari opzioni di classe II, X7R è spesso selezionato per il disaccoppiamento di potenza perché tende a mantenere la capacità su un intervallo di temperature più ampio rispetto a X5R, mentre Y5V è noto per la forte perdita di capacità in condizioni di temperatura e polarizzazione ed è spesso utilizzato per ruoli in cui la variazione è tollerabile.Molte sorprese in fase avanzata possono essere evitate trattando la “capacità nominale” come un’etichetta e convalidando la “capacità effettiva” alla polarizzazione e alla temperatura CC reali.Quando si salta questa fase di validazione, non è insolito scoprire che una parte da "10 µF" si comporta come solo pochi µF nel circuito e ciò può manifestarsi come un'ondulazione più elevata, un maggiore droop su carichi veloci o un comfort del circuito di controllo più stretto.

In pratica, una distinta base che si comporta in modo coerente dal prototipo alla produzione viene spesso costruita mescolando deliberatamente: parti di classe I in cui il comportamento prevedibile riduce messa a punto e rilavorazione, e parti di classe II in cui densità e costo aiutano a chiudere il layout, consentendo al tempo stesso un margine sufficiente per assorbire bias ed effetti di temperatura senza trasformare la convalida in uno scontro a fuoco.

Profilo di comportamento tecnico dei condensatori ceramici

Modelli di circuiti (comportamento non ideale nelle build effettive)

I condensatori ceramici non presentano "solo capacità" una volta entrati in un ambiente PCB reale.Un modello funzionante in genere combina un condensatore ideale con un'induttanza in serie equivalente (ESL) e una resistenza in serie equivalente (ESR), oltre a una resistenza di isolamento finita (IR) posta in parallelo.In pratica, questi parassiti decidono se la parte silenzia una rotaia o finisce per partecipare al problema del rumore.Può essere frustrante vedere un condensatore selezionato con cura mancare il suo obiettivo perché una coppia via più lunga del previsto, una traccia allungata o un circuito di corrente allargato aumentano effettivamente l'ESL e spostano il minimo di impedenza lontano dalle frequenze che il progetto stava cercando di calmare.Un'abitudine di progettazione più stabile è quella di trattare il condensatore come un componente a forma di frequenza il cui comportamento è determinato congiuntamente dalla fisica del dispositivo e dalla geometria di montaggio.

Implicazioni pratiche di ESL, ESR e IR

L'ESL modella il limite della frequenza superiore dove la parte si allontana dal comportamento capacitivo e inizia a sembrare induttiva.

La VES modella la perdita e lo smorzamento;a seconda della rete, può ammorbidire le risonanze o, quando estremamente basso, consentire picchi più nitidi che sembrano "puliti" sulla carta ma appuntiti su un grafico di impedenza.

L'IR modella la ritenzione di carica e la stabilità del bias nel tempo;la ceramica spesso funziona bene in questo caso, tuttavia il percorso di dispersione finito si manifesta ancora in situazioni di alta impedenza e di lunga durata.

Riepilogo ESL/ESR/IR (raggruppati):

• ESL: transizione ad alta frequenza e acquisizione induttiva
• ESR: smorzamento, perdita di ondulazione e nitidezza del picco di risonanza
• IR: percorso di perdita che influenza il comportamento di mantenimento e la stabilità del bias

Impedenza e risonanza (come la frequenza determina le prestazioni in uso)

L’impedenza di un condensatore ceramico si sposta sostanzialmente con la frequenza.A frequenze più basse, l'impedenza è dominata dalla reattanza capacitiva e diminuisce all'aumentare della frequenza.La curva raggiunge una frequenza di auto-risonanza (SRF) dove la reattanza capacitiva e induttiva diventano uguali e si annullano a vicenda, creando il punto di impedenza più basso vicino alla gamma di frequenza mirata alla riduzione del rumore.Dopo SRF, lo stesso componente si comporta in modo sempre più induttivo e l'impedenza aumenta di nuovo, il che può sembrare controintuitivo durante il debug perché un "disaccoppiatore" può iniziare a alimentare rumore attraverso la rete proprio alle frequenze inseguite.Una mentalità di selezione più affidabile consiste nel iniziare dallo spettro di rumore misurato o previsto, quindi scegliere i valori dei condensatori, le dimensioni dell'involucro e i posizionamenti che allineano il comportamento SRF con quello spettro anziché scommettere su un singolo numero di capacità nominale.

Utilizzo della risonanza a livello di progettazione

Il disaccoppiamento a banda larga di solito trae vantaggio dalla distribuzione della capacità su più valori e pacchetti in modo che i relativi SRF si diffondano anziché accumularsi.Il posizionamento e la geometria di montaggio spostano direttamente il comportamento effettivo dell'SRF, quindi la vicinanza fisica al circuito di alimentazione/terra previsto modifica i risultati anche quando la distinta base rimane la stessa.In alcune reti, aggiungere di proposito la perdita (attraverso una parte con ESR leggermente più alto o un resistore in serie piccolo) può rendere la curva di impedenza più calma e più facile da convivere rispetto al semplice accumulo di più capacità.

Tattiche di risonanza (raggruppate):

• Sfalsare gli SRF con più valori e dimensioni dei casi
• Ridurre l'induttanza di montaggio tramite posizionamento stretto e circuiti brevi
• Aggiungere uno smorzamento intenzionale quando compaiono picchi o anti-risonanza

VES rispetto alla frequenza (meccanismi di perdita che possono stabilizzarsi o destabilizzarsi)

La VES non è un numero fisso;cambia con la frequenza, la formulazione dielettrica, la geometria dell'elettrodo e la temperatura.Negli alimentatori a commutazione, l'ESR influenza il ripple e interagisce con la stabilità del circuito in modi che tendono a manifestarsi durante la fase finale di convalida, quando la modifica di un condensatore può alterare inaspettatamente la forma dell'impedenza di uscita.Molti team imparano, a volte nel modo più duro, che la "ESR più bassa disponibile" può rivelarsi controproducente: una ESR estremamente bassa può aumentare i minimi di impedenza producendo anche picchi anti-risonanza quando più condensatori si accoppiano attraverso l'induttanza del piano.D'altra parte, una VES eccessiva aumenta l'ondulazione e il riscaldamento.Un obiettivo pratico è un profilo di impedenza che rimanga prevedibile in tutte le condizioni operative, anche se ciò significa accettare alcune perdite laddove ciò fa sì che la rete si comporti in modo più calmo.

Considerazioni sul regolatore di commutazione

Il comportamento dell'ondulazione dipende dall'ESR alla frequenza di commutazione e dalle sue armoniche, quindi lo stesso condensatore può apparire a posto nelle misurazioni CC ma avere prestazioni inferiori in presenza di corrente di ondulazione.I margini di stabilità possono spostarsi perché la forma dell’impedenza della rete di uscita influenza la risposta del circuito, soprattutto quando la progettazione di un regolatore prevede implicitamente un certo vicinato ESR.Il comportamento termico segue la dissipazione (I²R) e i piccoli pacchetti possono riscaldarsi notevolmente sotto la corrente di ripple, il che può sembrare sorprendente durante la fase di avvio quando i numeri elettrici sembravano modesti.

Effetti rivolti ai regolatori (raggruppati):

• Ripple: contributo dell'ESR al tono di commutazione e alle armoniche
• Stabilità: interazione forma-impedenza con il circuito di controllo
• Termico: riscaldamento I²R e impatto sull'affidabilità in condizioni di corrente di ripple

Livelli di precisione (la tolleranza è un punto di partenza, non l'intera storia)

I condensatori ceramici generalmente non si comportano con la precisione di un resistore.I gradi di tolleranza comuni includono ±5%, ±10% e ±20%, con ciò che è realisticamente disponibile a seconda del valore, delle dimensioni della custodia e del sistema dielettrico.Anche quando la tolleranza stampata sembra rassicurante, la “capacità effettiva” nel circuito è ulteriormente modellata dalla temperatura, dalla polarizzazione CC, dall’invecchiamento (per alcuni dielettrici) e dalla frequenza di misurazione utilizzata per caratterizzarla.Per i circuiti in cui il valore della capacità influenza direttamente il comportamento, è spesso più rassicurante dal punto di vista emotivo e tecnicamente più sicuro trattare la tolleranza sulla targhetta come una finestra di selezione e quindi confermare la capacità effettiva alle effettive condizioni di tensione CC, temperatura e frequenza che il circuito sperimenterà.

Dove la tolleranza guida il comportamento osservabile del sistema

Piccoli spostamenti di capacità possono tradursi in una deriva temporale molto evidente nei ritardi RC e negli oscillatori, che tende ad essere il primo motivo di disagio per i team.Nei filtri analogici, il movimento della frequenza d'angolo può manifestarsi come larghezza di banda ridotta, risposta di fase o modellazione del rumore che non corrisponde più alle aspettative.Nel rilevamento e nella misurazione basata sulla carica, le variazioni di capacità possono assomigliare all'offset o al rumore, rendendo la calibrazione instabile anche quando il sensore stesso funziona correttamente.

Applicazioni sensibili alla tolleranza (raggruppate):

• Temporizzazione e oscillatori RC: errore di frequenza/ritardo da piccoli spostamenti
• Filtraggio analogico: deriva dell'angolo e deviazione della formazione del segnale
• Rilevamento basato sulla carica: rumore/offset apparente e deriva di calibrazione

Effetti della temperatura e della polarizzazione CC (fonti comuni di riduzione della capacità)

La stabilità della capacità è fortemente legata alla classe dielettrica.I ceramici ad alta permettività come X5R e X7R forniscono un'elevata capacità in un volume ridotto, ma la loro capacità effettiva spesso cade sotto la polarizzazione CC, a volte in misura tale da cogliere i team alla sprovvista durante la prima accensione.Si tratta di un disagio familiare: un condensatore da “10 µF” può comportarsi in modo molto più piccolo alla tensione operativa, alterando la dinamica del regolatore e spingendo il ripple più in alto di quanto previsto dalle simulazioni se la dipendenza dal bias non fosse stata modellata.Gli sbalzi di temperatura modulano ulteriormente la capacità e il comportamento combinato di temperatura e polarizzazione può dominare ciò che effettivamente sperimenta il circuito.Un flusso di lavoro di selezione che tende a invecchiare bene consiste nel valutare la capacità alla tensione CC, all'intervallo di temperatura e alla banda di frequenza previsti, quindi decidere se il margine rimanente corrisponde al livello di comfort del progetto.

Guida pratica per X5R/X7R

Affidarsi alla capacità di targa alla tensione di lavoro spesso porta a risultati ottimistici, quindi le curve di polarizzazione CC del fornitore o la misurazione diretta solitamente forniscono un percorso ingegneristico più tranquillo.L'aumento della tensione nominale può ridurre la perdita di polarizzazione CC, sebbene ciò possa influire sulle dimensioni e sui costi in modo che l'acquisto e il layout possano essere notati.Quando la stabilità della capacità è la preferenza di progettazione, vengono spesso scelti dielettrici a bassa permettività come C0G/NP0 anche se la capacità ottenibile per volume è inferiore.

Mosse di selezione X5R/X7R (raggruppate):

• Utilizzare curve di polarizzazione o misurazioni alla tensione operativa
• Prendere in considerazione una tensione nominale più elevata per ridurre la perdita di polarizzazione (con compromessi dimensioni/costo)
• Utilizzare C0G/NP0 quando la stabilità supera la densità di capacità

Corrente di dispersione e resistenza di isolamento (prestazioni tipiche elevate, limitate nella realtà)

I condensatori ceramici spesso presentano una bassa corrente di dispersione e un'elevata resistenza di isolamento, che supporta l'accumulo di energia a breve termine, il mantenimento del bias e i nodi ad alta impedenza.Anche così, le perdite non sono pari a zero e diventano evidenti nei prodotti a bassissimo consumo, negli integratori di precisione e nei circuiti a lungo tempo di attesa in cui il budget di carica è emotivamente limitato e ogni microamplificatore sembra personale durante l'analisi di potenza.Inoltre, le perdite tendono a crescere con la capacità e le condizioni operative, quindi l'aumento della capacità può espandere tranquillamente il margine di perdita.Un approccio basato sulla messa a terra consiste nel trattare le perdite e gli IR come parametri da convalidare alla tensione e alla temperatura di funzionamento, soprattutto quando il comportamento del circuito dipende dal mantenimento della carica piuttosto che dal filtraggio istantaneo.

Quando le perdite diventano un vincolo a livello di sistema

Nelle modalità standby alimentate a batteria, le perdite su scala microampere possono dominare il budget di sonno e compromettere il controllo energetico altrimenti accurato.Nei percorsi sample-and-hold e negli integratori, la perdita appare come droop o offset che può simulare un errore algoritmico.Negli ingressi dei sensori ad alta impedenza, le perdite possono distorcere le letture al punto da essere attribuite al rumore esterno finché le misurazioni non isolano la vera fonte.

Aree problematiche legate alle perdite (raggruppate):

• Sistemi con batteria di riserva: gonfiaggio della corrente di sospensione da perdite di microampere
• Sample-and-hold/integratori: comportamento di droop e offset
• Ingressi sensore ad alta impedenza: distorsione di lettura attribuita erroneamente al rumore

Rischi di affidabilità e modi pratici per tenerli sotto controllo

Guasti dovuti a stress meccanico

I condensatori ceramici sono meccanicamente rigidi e tale rigidità può tranquillamente lavorare contro di te quando viene chiesto al PCB di piegarsi.Nelle costruzioni reali, la flessibilità si manifesta in luoghi a cui le persone non sempre pensano finché un guasto non pone il problema: depanelizzazione, adattamento del contenitore, inserimento del connettore, caricamento del dispositivo di prova e persino il momento "basta stringerlo un po' di più" durante il serraggio delle viti.Quando la scheda si flette, lo stress di trazione può trasferirsi nel corpo del condensatore e il risultato è spesso una serie di microfessure che rimangono inizialmente invisibili ma che gradualmente si manifestano come un comportamento elettrico degradato.

Tali crepe possono ridurre lentamente la capacità effettiva, aumentare le perdite o creare sintomi intermittenti che risultano incredibilmente incoerenti durante il debug.Sotto ripetuti cicli termici, una crepa può anche allargarsi nel tempo e, negli scenari più gravi, progredire in un cortocircuito interno.

I pacchetti più grandi tendono ad essere più vulnerabili perché si estendono su una superficie maggiore della scheda e collegano le zone di piegatura, ma le dimensioni da sole raramente spiegano l'intera storia del fallimento.Il posizionamento e l'orientamento comunemente decidono se lo stesso valore del condensatore sopravvive comodamente o diventa il primo anello debole.Nelle restituzioni sul campo e nelle indagini di laboratorio, i guasti spesso si concentrano in ambienti familiari ad alta tensione dove lo stress a bordo si concentra anziché diffondersi.

Il clustering di guasti è spesso osservato vicino a:

• Fori di montaggio
• Bordi della tavola
• Connettori di grandi dimensioni
• Linguette separabili del pannello

I vantaggi quotidiani in termini di affidabilità derivano solitamente dall'approccio allo stress meccanico come input di progettazione controllabile, non come qualcosa a cui "fare attenzione" in seguito in fabbrica.L'intento pratico è quello di evitare che la tensione della scheda raggiunga il corpo ceramico e di evitare l'introduzione di iniziatori di cricche durante la saldatura e la rilavorazione.

Meccanismi tipici di fallimento e come si presentano

• Piegatura del PCB e deformazione localizzata

La flessione del PCB può essere lieve e causare comunque danni.Anche una deflessione modesta può generare un'elevata tensione localizzata alle terminazioni del condensatore, soprattutto in prossimità del raccordo di saldatura dove i gradienti di sollecitazione raggiungono il picco.Spesso qui si originano microfessure e gli effetti a valle tendono ad apparire come “stranezze” elettriche prima di diventare gravi guasti.

I risultati comuni includono:

- Perdita o deriva di capacità (spesso più facile da notare nei circuiti di filtraggio e temporizzazione)

- Maggiore dissipazione e ulteriore autoriscaldamento in presenza di corrente di ripple

- Pantaloncini intermittenti che compaiono solo in caso di vibrazioni, urti o sbalzi di temperatura

• Stress indotto dalla saldatura e shock termico

Il surriscaldamento, il riscaldamento irregolare o l'eccessiva forza meccanica durante la saldatura possono provocare danni da shock termico e stress residuo.La rilavorazione manuale è una fonte frequente di guasti latenti perché il calore viene comunemente applicato da un lato mentre l'altro lato rimane più freddo, creando una discrepanza di temperatura che favorisce la fessurazione.Ciò che rende tutto ciò particolarmente frustrante è che il componente potrebbe superare l'ispezione in entrata e i test al banco di base, per poi fallire successivamente quando il prodotto rileva vibrazioni reali, variazioni di temperatura o tempi di funzionamento prolungati.

Misure di mitigazione a livello di consiglio di amministrazione che resistono alla produzione

• Ridurre le sollecitazioni durante la movimentazione e l'assemblaggio

Quando i team sono sotto pressione, è facile accettare la flessibilità dei piccoli assemblaggi come “normale”, ma è spesso qui che la vita di un MLCC viene silenziosamente accorciata.Le pratiche che riducono il trasferimento diretto della forza nei componenti tendono a dare i loro frutti in termini di minori ritorni intermittenti e meno tempo perso a causa di guasti non riproducibili.

Azioni consigliate:

- Evitare di applicare forza diretta ai componenti durante la manipolazione, il sondaggio, l'accoppiamento del connettore o l'inserimento del dispositivo

- Utilizzare metodi di depanelizzazione che limitino la flessibilità;la rigatura e la rottura spesso introducono una flessione significativa, mentre l'instradamento o i dispositivi controllati in genere riducono la tensione

• Ottimizzare il posizionamento e l'orientamento durante la progettazione PCB

Le decisioni sul layout possono distribuire la tensione in modo innocuo o concentrarla proprio dove gli MLCC soffrono maggiormente.I guasti intermittenti legati alle crepe spesso portano a un posizionamento e un orientamento attenti dei condensatori, poiché queste modifiche possono migliorare la stabilità senza modificare la distinta base.

Linee guida per il posizionamento e l'orientamento:

- Posizionare i condensatori lontano da aree soggette a sollecitazioni elevate come bordi della scheda, fori di montaggio, connettori di grandi dimensioni e linguette del pannello

- Orientare gli MLCC in modo che l'asse lungo sia perpendicolare alla direzione di piegatura primaria per ridurre la deformazione a trazione alle terminazioni

- Aggiungere zone di accesso lungo i percorsi di curvatura noti invece di dipendere da un "assemblaggio accurato" come unica salvaguardia

• Riduci al minimo lo stress di saldatura e mantieni le rilavorazioni sotto controllo

Saldatura e rilavorazione sono situazioni in cui altrimenti i layout sani possono ancora subire danni latenti.L'obiettivo è mantenere delicati i gradienti di temperatura ed evitare disturbi meccanici mentre la saldatura si trova in uno stato semisolido vulnerabile.

Azioni focalizzate sul processo:

- Utilizzare profili di saldatura che si riscaldino uniformemente ed evitino forti gradienti di temperatura attraverso la parte

- Durante la saldatura o la rilavorazione manuale, preriscaldare l'area per ridurre lo shock termico ed evitare di fare leva, spingere o torcere il componente mentre la saldatura non è completamente liquida

- Limita i cicli di rilavorazione ripetuti, poiché ogni passaggio aggiunge stress cumulativo e aumenta le probabilità di una crepa che non verrà visualizzata se non più tardi

Una prospettiva pratica di affidabilità

In molti prodotti, la robustezza meccanica migliora maggiormente attraverso la disciplina del layout e i vincoli di assemblaggio piuttosto che semplicemente selezionando un MLCC di qualità superiore.Passare a un condensatore “migliore” lasciando la flessione della scheda senza indirizzo spesso si sposta semplicemente dove il sistema fallisce invece di far scomparire il comportamento.I team che identificano tempestivamente i punti caldi delle tensioni in genere ottengono il miglioramento più netto dell'affidabilità con un'interruzione minima dei costi e della pianificazione.

Rumore udibile (“fischio”) e conseguenze a livello di sistema

I condensatori ceramici dielettrici ad alto K possono convertire l'energia elettrica in movimento fisico attraverso effetti piezoelettrici ed elettrostrittivi.Con la tensione CA presente, il condensatore può vibrare.Se la vibrazione si accoppia al PCB e la scheda risuona nella banda udibile, il prodotto può emettere un tono comunemente descritto come “fischio”, “canto” o “coil whine”, anche se nessun induttore è responsabile.

Questo effetto di solito non è di per sé una modalità di fallimento dell'affidabilità, ma può trasformarsi in un problema di qualità e usabilità.Nei prodotti utilizzati vicino alle persone, nei dispositivi di consumo, nelle apparecchiature mediche e nell'elettronica per ufficio, anche un tono debole può essere percepito come un difetto.Può anche suggerire condizioni operative con alta tensione di ripple o risonanze leggermente smorzate, che a volte si accompagnano ad altri problemi di sistema come la sensibilità EMI o la stabilità marginale della linea di alimentazione.

Prodotti in cui il rumore udibile viene spesso notato rapidamente:

- Dispositivi di consumo utilizzati in ambienti silenziosi

- Attrezzature mediche utilizzate vicino a pazienti e medici

- Elettronica per ufficio negli spazi di lavoro condivisi

Perché il suono diventa evidente

• Eccitazione elettrica

I regolatori di commutazione e i carichi PWM possono posizionare forti componenti CA attraverso gli MLCC alla frequenza di commutazione e alle sue armoniche.Con lo stesso azionamento elettrico, valori elevati di capacità e dielettrici ad alto contenuto di K spesso producono una maggiore sollecitazione meccanica, il che rende le vibrazioni più facili da attivare e più difficili da ignorare.

Condizioni elettriche che comunemente aumentano l'eccitazione:

- Ondulazione del regolatore di commutazione alla frequenza di commutazione fondamentale

- Contenuto armonico dei fronti veloci e comportamento PWM

- Utilizzo dielettrico ad alto K nei nodi con tensione CA significativa

• Amplificazione meccanica tramite PCB

Il condensatore può fornire il movimento, ma il PCB spesso fornisce il volume.Schede grandi e sottili o regioni scarsamente supportate possono risuonare e amplificare le vibrazioni in modo significativo, motivo per cui due progetti che utilizzano lo stesso condensatore possono suonare completamente diversi.

Fattori meccanici che comunemente aumentano l’emissione acustica:

- Sezioni PCB grandi e sottili con basso smorzamento

- Supporto meccanico inadeguato in prossimità della zona vibrante

- Modalità risonanti che arrivano nella gamma udibile più sensibile

Strategie di mitigazione che mantengono l'intento elettrico

• Ridurre l'azionamento elettrico che innesca le vibrazioni

L'abbassamento dell'ondulazione CA attraverso l'MLCC spesso riduce direttamente l'eccitazione meccanica, che di solito è la soluzione più pulita quando è disponibile.In pratica, ciò potrebbe comportare la regolazione del piano di disaccoppiamento o del comportamento dello stadio di potenza piuttosto che incolpare un singolo condensatore.

Approcci comunemente utilizzati:

- Ridurre l'ondulazione CA migliorando la distribuzione del disaccoppiamento, aggiungendo capacità di massa locale o regolando la compensazione del regolatore, ove appropriato

- Utilizzare più condensatori più piccoli in parallelo per ridurre l'ondulazione e diffondere l'eccitazione meccanica tra parti e posizioni

• Adattare la scelta dei componenti quando il rumore diventa un problema per il prodotto

Quando il rumore udibile influisce sulla percezione del cliente, le modifiche alla selezione possono aiutare, soprattutto nei nodi che vedono un'elevata tensione CA.Il commercio riguarda spesso il bilanciamento delle prestazioni elettriche, delle dimensioni e della probabilità di generazione del suono.

Opzioni di selezione dei componenti:

- Utilizzare dielettrici a basso valore piezoelettrico o tipi di condensatori alternativi ove accettabile in posizioni ad alta tensione CA (ad esempio, binari vicino ai nodi di commutazione)

- Selezionare pacchetti e stili di montaggio che riducano l'accoppiamento meccanico, pur riconoscendo che la risonanza del PCB spesso domina il risultato udibile finale

• Aggiungere lo smorzamento al sistema meccanico

Se la scheda funziona come un altoparlante, cambiare il sistema meccanico può essere più efficace che scambiare ripetutamente le parti.L'obiettivo è spostare le risonanze lontano dalla banda udibile o ridurre l'ampiezza delle vibrazioni dove la tavola “ama” muoversi.

Tattiche meccaniche:

- Aumentare la rigidità locale del PCB o aggiungere supporto vicino all'area rumorosa per spostare la risonanza fuori dalla gamma udibile

- Regolare il posizionamento per evitare di posizionare i condensatori agli antinodi di vibrazione, dove il movimento (e quindi il suono) possono aumentare

Il rumore udibile è meglio trattato come un'interazione elettromeccanica piuttosto che come una strana anomalia specifica del componente.Quando la scelta del condensatore, la topologia di potenza e il comportamento meccanico del PCB vengono valutati insieme, il "fischio" diventa solitamente qualcosa che è possibile riprodurre, misurare e mettere a punto, piuttosto che un disturbo intermittente che appare solo nel peggior momento possibile.

Conclusione

I condensatori ceramici combinano dimensioni ridotte, ampia disponibilità di capacità, basso costo e prestazioni elevate ad alta frequenza, rendendoli essenziali nell'elettronica di potenza, analogica, RF e digitale.Il loro comportamento reale è modellato da condizioni operative quali frequenza, polarizzazione CC, temperatura, corrente di ripple, layout PCB e stress meccanico, il che significa che una corretta selezione implica qualcosa di più della semplice scelta di un valore di capacità nominale.Comprendere la struttura MLCC, il comportamento dielettrico, le caratteristiche di impedenza, la ESR, la risonanza e i rischi di affidabilità aiuta a produrre progetti di circuiti più stabili e affidabili.Un'attenta selezione dei condensatori, il corretto posizionamento della PCB, un adeguato declassamento della tensione e una gestione meccanica controllata contribuiscono a migliorare le prestazioni elettriche e a prolungare la durata di servizio nei sistemi elettronici pratici.

Domande frequenti [FAQ]

1. Perché la capacità effettiva di un MLCC può diventare molto inferiore al suo valore nominale nei circuiti reali?

La capacità effettiva di un MLCC può diminuire perché i dielettrici ceramici sono influenzati dalla polarizzazione CC, dalla temperatura e dalla frequenza.I dielettrici di classe II ad alta capacità come X5R e X7R spesso perdono capacità quando la tensione operativa aumenta.Ciò significa che un condensatore contrassegnato come 10 µF potrebbe comportarsi come un valore molto più piccolo una volta installato in un circuito reale.

2. In che modo ESR ed ESL influenzano le prestazioni dei condensatori ceramici alle alte frequenze?

La resistenza in serie equivalente (ESR) e l'induttanza in serie equivalente (ESL) influenzano fortemente il comportamento di un condensatore ceramico a frequenze più elevate.L'ESR influenza la perdita di ondulazione e lo smorzamento, mentre l'ESL determina quando il condensatore inizia ad agire induttivo anziché capacitivo.Un posizionamento inadeguato o lunghe tracce di PCB possono aumentare questi effetti e ridurre le prestazioni di filtraggio.

3. Perché il posizionamento dei condensatori a volte è più importante del valore della capacità stessa?

Il posizionamento influisce direttamente sull'induttanza del circuito e sul comportamento dell'impedenza.Un condensatore più piccolo posizionato molto vicino a un carico può funzionare meglio di un condensatore più grande posizionato più lontano perché il percorso elettrico più breve riduce gli effetti induttivi.Ciò è particolarmente importante nelle applicazioni digitali ad alta velocità e di disaccoppiamento di potenza.

4. In che modo il tipo dielettrico influenza la stabilità e l'affidabilità del condensatore ceramico?

Materiali dielettrici diversi forniscono comportamenti elettrici diversi.I dielettrici stabili come C0G/NP0 mantengono una capacità costante nonostante le variazioni di temperatura e tensione, mentre i dielettrici ad alta capacità come X7R o Y5V possono variare in modo significativo con polarizzazione e temperatura.La scelta del dielettrico corretto dipende dal fatto che nell'applicazione sia più importante la stabilità o la densità di capacità.

5. Perché gli MLCC sono vulnerabili alle fessurazioni meccaniche sui PCB?

Gli MLCC sono meccanicamente rigidi, quindi la flessione del PCB e lo stress di assemblaggio possono trasferire la deformazione direttamente al corpo ceramico.Spesso si formano crepe vicino ai giunti di saldatura quando le schede si flettono durante la depanelizzazione, l'inserimento del connettore o il montaggio.Queste crepe possono successivamente causare derive di capacità, perdite o cortocircuiti.

6. In che modo la frequenza di autorisonanza influisce sul funzionamento del condensatore ceramico?

Ogni condensatore ceramico ha una frequenza di auto-risonanza dove la reattanza capacitiva e induttiva diventano uguali.A questo punto l'impedenza raggiunge il minimo.Oltre tale frequenza, il condensatore inizia a comportarsi più come un induttore, il che può ridurre la sua capacità di filtrare efficacemente il rumore.

7. Perché gli ingegneri utilizzano spesso più condensatori ceramici in parallelo invece di un condensatore di grandi dimensioni?

L'utilizzo di più condensatori in parallelo aiuta a distribuire la corrente, a ridurre l'ESR e a migliorare la risposta ai transitori su diverse gamme di frequenza.Inoltre, diffonde le frequenze di autorisonanza, creando un disaccoppiamento della banda larga più efficace e migliorando la stabilità complessiva della potenza.

8. In che modo i condensatori ceramici possono produrre rumore udibile nei sistemi elettronici?

Alcuni condensatori ceramici vibrano a causa degli effetti piezoelettrici ed elettrostrittivi all'interno dei materiali dielettrici ad alto contenuto di K.Quando i regolatori di commutazione o i segnali PWM applicano tensione CA, queste vibrazioni possono trasferirsi nel PCB e creare suoni udibili come fischi o ronzii.

9. Perché il declassamento della tensione è importante quando si scelgono i condensatori ceramici?

Il declassamento della tensione migliora l'affidabilità e riduce la perdita di capacità in condizioni di polarizzazione CC.Il funzionamento di un condensatore ben al di sotto della tensione nominale massima riduce lo stress del campo elettrico all'interno del dielettrico, il che aiuta a mantenere una capacità più stabile e riduce i rischi di degrado a lungo termine.

10. In che modo i condensatori passanti migliorano la soppressione delle EMI rispetto ai condensatori di bypass standard?

I condensatori passanti filtrano il rumore instradando i conduttori direttamente attraverso il corpo del condensatore, consentendo la soppressione delle interferenze ad alta frequenza sui confini dell'involucro e sulle interfacce dei connettori.Ciò rende il controllo EMI più efficace rispetto al fare affidamento solo su condensatori di bypass standard posizionati più in profondità all'interno del circuito.
