Spiegazione del convertitore analogico-digitale (ADC), principi di funzionamento e architetture

I convertitori analogico-digitali (ADC) costituiscono il ponte tra i segnali analogici del mondo reale e i sistemi elettronici digitali.Consentono di misurare, elaborare e archiviare come dati digitali segnali in continua evoluzione come tensione, suono, temperatura, pressione o uscite di sensori.In pratica, le prestazioni dell'ADC dipendono da molto più che dalla sola risoluzione o velocità di campionamento.Il condizionamento del segnale, il filtraggio anti-alias, il comportamento sample-and-hold, la qualità del clock, la stabilità di riferimento, il layout del PCB e la stabilizzazione del front-end influenzano la precisione con cui il convertitore cattura le informazioni in condizioni operative reali.Questo articolo spiega come funzionano gli ADC, le principali fasi coinvolte nella conversione, i punti di forza e i limiti delle diverse architetture ADC e i parametri pratici a livello di sistema che determinano le prestazioni nel mondo reale.

Catalogo

Esplorazione del convertitore analogico-digitale (ADC)

Un convertitore analogico-digitale, o ADC, è un circuito elettronico che trasforma un segnale analogico reale in dati digitali.Consente la lettura di segnali provenienti da sensori, sorgenti audio, dispositivi di temperatura, sistemi di pressione e altri ingressi analogici da processori digitali, microcontrollori, dispositivi di memoria e sistemi di comunicazione.

I segnali analogici cambiano continuamente, mentre i sistemi digitali funzionano con valori numerici fissi.Per questo motivo è necessario un ADC per misurare l'ingresso analogico in momenti specifici e rappresentarlo come codice digitale.Questo processo consente ai sistemi elettronici di analizzare, archiviare, trasmettere e controllare le informazioni del mondo reale.

Gli ADC vengono utilizzati in molte applicazioni, tra cui controllo industriale, strumenti medici, apparecchiature audio, sistemi di acquisizione dati, dispositivi di comunicazione ed elettronica integrata.Le loro prestazioni dipendono non solo dalla risoluzione e dalla frequenza di campionamento, ma anche dalla qualità del segnale di ingresso, dalla tensione di riferimento, dal clock, dal layout e dalla progettazione del circuito circostante.Per questo motivo, è meglio comprendere un ADC come parte di una catena di segnali completa, non solo come un componente autonomo.

Principio operativo fondamentale di un ADC

Un ADC trasforma una tensione di ingresso analogica in una parola digitale spostando il segnale attraverso una catena di misurazione controllata che mira a conservare le informazioni mantenendo sotto controllo le fonti di errore prevedibili.Nel lavoro ingegneristico quotidiano, è più facile considerare un ADC come una sequenza di decisioni di progettazione interagenti piuttosto che come una singola "scatola nera".Larghezza di banda, rumore, precisione, latenza e potenza finiscono per contendersi l'uno contro l'altro, e la vera arte sta nello scegliere compromessi che si comportino comunque in modo coerente sul banco, in produzione e sul campo.Le sezioni seguenti suddividono la catena in fasi ed evidenziano i meccanismi che tendono a dominare i risultati nel mondo reale.

Anti-aliasing e condizionamento dell'input

Scopo: ridurre la piegatura spettrale prima del campionamento

Prima del campionamento, lo spettro di ingresso è intenzionalmente limitato in modo che le componenti di frequenza superiori alla metà della frequenza di campionamento (la frequenza di Nyquist, fs/2) non si ripieghino nella banda che ti interessa effettivamente.Una volta che si verifica l'aliasing, diventa matematicamente indistinguibile dal contenuto in-band legittimo, motivo per cui la post-elaborazione non può “annullarlo” in modo affidabile.

Quando compare l'aliasing, spesso sembra ingannevolmente "reale" in una trama: speroni dove non erano previsti speroni, toni che appaiono stabili o rumore che sembra avere una forma.Questa esperienza tende a cambiare il modo in cui le persone vedono il front-end, meno come una formalità, più come un guardrail per misurazioni affidabili.

Implementazioni pratiche e scelte progettuali

Le implementazioni tipiche includono filtri RC attivi, reti RC passive e filtri a condensatori commutati sincronizzati con il clock di campionamento.La scelta è raramente guidata solo da una risposta in frequenza ideale;di solito è guidato dal modo in cui l'ingresso ADC viene campionato fisicamente e da quanto sono realmente tolleranti la sorgente e il driver.

Molti ADC presentano un carico di ingresso dinamico perché un condensatore di campionamento viene periodicamente collegato all'ingresso.Questa azione di commutazione significa che il filtro non vede un carico statico e l'ADC non vede una sorgente perfettamente condizionata;le due fasi si influenzano a vicenda in modi che possono essere sottili fino a quando non vengono misurati.

Un filtro può sembrare corretto nella simulazione o se misurato da solo, ma avere prestazioni inferiori una volta collegato all'ADC perché il driver non riesce a stabilizzare il condensatore di campionamento abbastanza rapidamente.Un momento comune di realizzazione è vedere una sorgente sinusoidale pulita produrre distorsioni inaspettate, piccole increspature dipendenti dal codice o armoniche che non erano presenti prima che l'ADC fosse collegato.

• Elenco consolidato: cosa in genere determina la scelta del filtro

• Metodo di campionamento in ingresso e carico effettivo del condensatore commutato

• Potenza del driver, impedenza della sorgente e margine di assestamento attraverso la frequenza

• Comportamento di sfasamento e ritardo di gruppo consentito per l'applicazione

• Sensibilità alle tolleranze dei componenti e alla deriva termica

• Quanta pulizia è prevista per il filtraggio digitale dopo il sovracampionamento

Compromesso: larghezza di banda vs assestamento vs comportamento di fase

Una risposta passa-basso più nitida può sopprimere l'energia fuori banda in modo più aggressivo, ma spesso comporta un maggiore sfasamento, un maggiore ritardo di gruppo e un tempo di assestamento più lungo.Questi effetti collaterali possono diventare il fattore limitante quando al convertitore viene chiesto di misurare ingressi che cambiano rapidamente o di canali multiplex.

Per un'acquisizione dati di precisione, molti team finiscono per preferire un filtro di ordine moderato che sia facile da gestire e si stabilizzi in modo pulito, per poi affidarsi al sovracampionamento e al filtraggio digitale per ridurre i componenti indesiderati residui.Questo percorso può sembrare meno “perfetto da manuale”, ma tende ad essere più tranquillo da convalidare e più facile da mantenere stabile nonostante la temperatura e la diffusione della produzione.

Il comportamento ripetibile attraverso le tolleranze reali spesso supera la nitidezza teorica, soprattutto quando la catena del segnale deve comportarsi allo stesso modo all'avvio a freddo, all'assorbimento a caldo e dopo l'invecchiamento del componente.

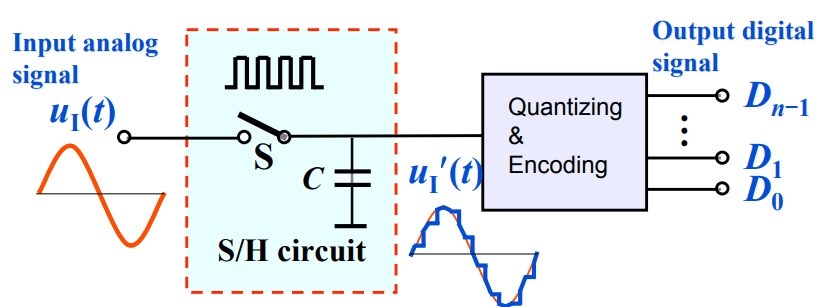

Operazione Sample-and-Hold (S/H).

Scopo: mantenere fermo l'input durante la conversione

Il front-end sample-and-hold cattura l'input in un istante definito e lo memorizza su un condensatore in modo che la logica di conversione interna veda una tensione stabile.Senza tale azione di mantenimento, il convertitore sta effettivamente inseguendo un ingresso in movimento e l'uscita finisce per riflettere sia l'incertezza dell'ampiezza che della temporizzazione.

Quando l'ingresso cambia rapidamente, anche una piccola incertezza nell'istante di campionamento può apparire come rumore extra o distorsione inaspettata.Ciò può essere frustrante nei progetti ad alte prestazioni perché l'uscita digitale sembra occupata anche quando si ritiene che la sorgente analogica sia pulita.

Principali non-idealità e perché sono importanti

Elenco consolidato: i tre comportamenti che comunemente spiegano l'"errore misterioso"

• Tempo di acquisizione (assestamento)

• Droop (mantenimento delle perdite)

• Jitter dell'apertura (incertezza temporale)

Tempo di acquisizione (assestamento): dove viene esposta la forza pulsionale

Il condensatore di campionamento deve caricarsi al livello di ingresso entro la finestra di acquisizione disponibile.Se il driver è troppo debole o l'impedenza della sorgente è troppo alta, il condensatore non si stabilizza completamente e i codici risultanti si spostano in modo distorto anziché in modo puramente casuale.

Gli errori spesso aumentano con la frequenza di ingresso e possono diventare più visibili durante il multiplexing dei canali perché il condensatore di campionamento deve “saltare” più lontano tra campioni successivi.Questo problema si verifica spesso quando un canale funziona correttamente da solo, ma la precisione diminuisce quando la differenza di tensione tra i canali aumenta.

Droop (perdita di tenuta): piccolo decadimento, conseguenze reali

Durante il periodo di mantenimento, le correnti di dispersione scaricano lentamente il condensatore, provocando un leggero decadimento della tensione mantenuta.Ciò tende ad avere maggiore importanza nei convertitori più lenti o nelle architetture in cui il tempo di conversione è sufficientemente lungo affinché il decadimento smetta di essere trascurabile.

Jitter dell'apertura: quando le imperfezioni dell'orologio diventano errori di tensione

L’incertezza nel tempo di campionamento si converte direttamente in rumore di tensione proporzionale alla velocità di variazione dell’ingresso.Negli scenari ad alta velocità e alta risoluzione, questo spesso diventa il fattore limitante e può sembrare controintuitivo: l’aggiunta di bit nominali non aiuta se l’incertezza del clock domina il budget di errore.

Quando si campiona un'onda sinusoidale veloce, il miglioramento della qualità del clock può aumentare la risoluzione effettiva più della sostituzione dell'ADC, poiché il rumore causato dal jitter diminuisce anche se il conteggio dei bit del foglio dati del convertitore rimane lo stesso.

Implicazione a livello di sistema: il driver si comporta come parte del convertitore

"Prestazioni ADC" spesso significa "prestazioni front-end".

Nell'hardware distribuito, le prestazioni osservate dell'ADC dipendono spesso dallo stadio del driver analogico piuttosto che dal solo convertitore.Se il conducente non riesce a stabilirsi rapidamente e a mantenere una bassa distorsione nella rete di campionamento dell’ADC, i numeri della scheda tecnica possono rimanere fuori portata anche quando l’ADC funziona tecnicamente correttamente.

Elenco consolidato: elementi trainanti tipici che determinano i risultati

• Stadi operazionali o buffer

• Trasformatori

• Reti di interfaccia di sensori

• Driver ADC dedicati o amplificatori completamente differenziali

Come i team riducono le sorprese durante la convalida

Un approccio affidabile consiste nel trattare il driver di input, il filtro anti-alias e S/H come un front-end combinato e convalidarli insieme utilizzando i passaggi del segnale nel caso peggiore e gli angoli di temperatura.Questa mentalità tende a ridurre il debugging in fase avanzata in cui i dati digitali “sembrano sbagliati” ma la causa principale è la stabilizzazione analogica.

Quantizzazione: mappatura di valori analogici su codici discreti

Modello di quantizzazione ideale e dimensione LSB

• Decisioni discrete da un livello analogico mantenuto

La quantizzazione mappa il valore analogico mantenuto su uno dei 2^N codici discreti per un ADC a N bit.Con un riferimento Vref a scala intera, la larghezza ideale del codice (un bit meno significativo) è:

LSB = Vref / 2^N

• L'errore esiste anche nel modello ideale

Poiché i valori compresi tra i limiti del codice non possono essere rappresentati esattamente, la quantizzazione introduce un errore intrinseco.Nel modello ideale, tale errore è limitato a ±0,5 LSB.

Interpretazione pratica: la risoluzione non è la stessa cosa dell'accuratezza

• Due domande che creano confusione nelle discussioni sulle specifiche

La dimensione dell'LSB risponde a "quanto sono precisi i passaggi", mentre la precisione dipende da quanto vicine sono le soglie di transizione del codice alle posizioni previste e da quanto stabili rimangono nel tempo.

• Cosa tende ad andare storto nei progetti reali

I problemi spesso iniziano quando un progetto viene costruito esclusivamente attorno al conteggio dei bit, mentre la stabilità dei riferimenti, il rumore e l'assestamento del front-end vengono trattati come ripensamenti.Il risultato possono essere dati di output che appaiono straordinariamente granulari ma che non riescono a rimanere corretti in modo affidabile in condizioni operative realistiche.

• Una fonte di delusione silenziosa ma comune

Quando l’output numerico appare stabile ma varia con la temperatura o le condizioni di carico, di solito non si tratta di “stranezza digitale”.È l’ecosistema analogico, il comportamento di riferimento, l’accoppiamento, i margini di definizione, che si mostrano attraverso il flusso di codice.

Esempio (stessi valori, mappatura più chiara)

• Calcolo della dimensione del passo

Con Vref = 8 V e N = 3, LSB = 1 V.

• Elenco consolidato: contenitori di codici ideali

- 0–1 V → 000
- 1–2 V → 001
- 2–3 V → 010
- 3–4 V → 011
- 4–5 V → 100
- 5–6 V → 101
- 6–7 V → 110
- 7–8 V → 111

• Cosa significa di solito "Commutazione vicino a un confine".

Nelle configurazioni di test, i valori vicini a una transizione (ad esempio, vicino a 3,0 V) spesso alternano tra codici adiacenti quando è presente rumore di ingresso, rumore di riferimento o jitter.Questa commutazione non è automaticamente un difetto;spesso è un indicatore onesto del fatto che il rumore totale del sistema è dell'ordine di una frazione di un LSB.

Codifica e consegna dell'output digitale

Dalla decisione interna al dato utilizzabile

• Trasformare una scelta di codice in una parola trasportabile

Dopo la quantizzazione, la codifica restituisce il codice selezionato come parola binaria o flusso di bit serializzato.Questo passaggio spesso sembra semplice finché non inizia l'integrazione, perché i dettagli dell'interfaccia modellano i tempi, la latenza e l'integrità dei dati in modi che il software da solo non può sempre nascondere.

• Elenco consolidato: considerazioni comuni sull'integrazione

- Formato di output: binario diretto, complemento a due, binario offset

- Tipo di interfaccia: SPI, parallela, LVDS, JESD204

- Vincoli di sistema: chiusura temporale, budgeting della latenza, integrità dei dati e sensibilità agli errori di bit

- Problematiche multi-clock: incroci di domini di clock e strategia di sincronizzazione

- Realtà del layout: messa a terra, percorsi della corrente di ritorno e integrità del segnale

• Dove il “debug ADC” si trasforma in “debug digitale”

In molti sistemi, la conversione in sé va bene, ma le interazioni nel dominio del clock, le scelte di messa a terra o i tempi marginali dell'interfaccia creano sintomi che assomigliano a rumore analogico.Questa può essere una fase umiliante di un progetto perché la correzione può risiedere nella disciplina del routing, della terminazione o dell'albero dell'orologio piuttosto che nelle impostazioni dell'ADC.

Approfondimento pratico: la pulizia digitale preserva il comportamento analogico

• Il rumore digitale può fuoriuscire all'indietro

Anche se la codifica e il trasporto sono digitali, un layout inadeguato o correnti di ritorno digitali rumorose possono accoppiarsi al front-end analogico e ridurre le prestazioni effettive.

• Su cosa tendono a concentrarsi le revisioni di layout consolidate

Separando i percorsi di ritorno dove appropriato, controllando l'impedenza dove effettivamente conta e applicando una strategia di messa a terra disciplinata spesso si recupera un ENOB misurabile.Ciò può essere soddisfacente nella pratica perché migliora il comportamento nativo dell’hardware anziché fare affidamento sul filtraggio a valle per nascondere i punti deboli.

Deviazioni nel mondo reale dalla curva di trasferimento ideale

Termini di errore grave

• Elenco consolidato: deviazioni comuni della curva di trasferimento

- Errore di offset: uno spostamento quasi costante della curva di trasferimento

- Errore di guadagno: un errore di pendenza che ridimensiona l'output rispetto all'ideale

- Nonlinearità integrale (INL): deviazione della funzione di trasferimento effettiva da una retta

- Nonlinearità differenziale (DNL): deviazione di ciascuna larghezza del codice da 1 LSB;DNL di grandi dimensioni possono creare codici mancanti

• Come vengono visualizzati all'esterno di un foglio dati

Gli errori di offset e guadagno spesso sembrano “gestibili” perché assomigliano a spostamenti globali, mentre INL/DNL possono sembrare più ostinati perché distorcono la forma della funzione di trasferimento e possono variare leggermente con il codice e le condizioni operative.

Perché questi errori sono importanti nella pratica

• Corrispondenza dei tipi di errore con il dolore dell'applicazione

Queste non idealità influenzano il buon comportamento di un ADC per misurazioni di precisione, circuiti di controllo o analisi spettrali.Gli errori di offset e guadagno sono spesso correggibili tramite la calibrazione, mentre INL/DNL e gli effetti simili al rumore (jitter, rumore termico, rumore di riferimento) tendono a fissare limiti che la calibrazione non cancella.

• Una visione fondata della calibrazione

La calibrazione può correggere spostamenti sistematici, ma non rimuove in modo affidabile i meccanismi di distorsione o le soglie instabili.Un risultato comune è che la calibrazione funziona meglio quando il sistema è già stabile.

Punto di vista principale: un ADC si comporta come un sistema, non come una singola linea di specifiche

• Perché “N bit su fs” lascia fuori troppo

Descrivere un ADC solo come “N bit a fs campioni al secondo” non tiene conto dei vincoli che determinano la quantità di informazioni effettivamente utilizzabili ottenute.L'intera catena modella il risultato: filtraggio anti-alias, guida e assestamento in S/H, integrità del clock, comportamento di riferimento e linearità del convertitore.

• Elenco consolidato: ciò che solitamente definisce il tetto prestazionale utilizzabile

- Comportamento del filtro anti-alias in condizioni di caricamento reale

- Assestamento e distorsione del driver nella rete di campionamento

- Jitter del clock e qualità della distribuzione

- Rumore di riferimento, deriva e percorsi di accoppiamento

- Comportamento INL/DNL tra codici e temperature

• Ciò che di solito hanno in comune ottime prestazioni sul campo

I sistemi che si comportano bene fuori dal laboratorio sono in genere quelli in cui i vincoli sono stati considerati in anticipo, convalidati con stimoli realistici (passi, segnali multitono, variazioni di temperatura) e migliorati attraverso l'iterazione nel front-end anziché tentare di "risolvere il problema in un secondo momento" una volta che il formato dell'output digitale e il programma di integrazione sono già bloccati.

Tipi di architettura ADC e dove si adattano meglio

Le architetture ADC sono spesso raggruppate in base a ciò che, esattamente, viene quantizzato.

Gli ADC diretti traducono una tensione di ingresso direttamente in un codice digitale confrontando tale tensione con i livelli di riferimento.

Gli ADC indiretti seguono un percorso più indiretto: prima convertono la tensione in una quantità intermedia, spesso tempo, carica o frequenza, e quindi digitalizzano quel risultato intermedio.

Questa differenza diventa chiara durante i test reali.Il rumore nella messa a terra, la deriva del riferimento dalla temperatura, il rumore della fase dell'orologio e l'interferenza delle linee elettriche possono influenzare il percorso del segnale.In queste condizioni, la scelta tra conversione diretta e indiretta determina spesso il tipo di errori che compaiono durante il debug.L'architettura ADC non influisce solo sulle specifiche della scheda tecnica, poiché determina anche quali errori vengono ridotti e quali rimangono visibili.

I metodi indiretti di solito scambiano il throughput con la stabilità.Integrando, accumulando o contando nel tempo, attenuano naturalmente il rumore a banda larga e possono sopprimere fortemente i disturbi periodici.Questo comportamento sembra rassicurante nei sistemi in cui la precisione deve essere la stessa nei secondi e nei minuti, non solo nei microsecondi.

I metodi diretti, al contrario, si basano su un processo decisionale rapido.I loro attriti pratici tendono a derivare dalla definizione dei riferimenti, dall’incertezza del comparatore e dall’integrità del processo di campionamento degli input piuttosto che dalla media a lungo termine.

Un modo utile per inquadrare le famiglie di ADC dirette è porre due domande: quanti confronti si verificano per campione e quanti circuiti vengono replicati per realizzarlo.Flash, SAR e altri stili diretti portano a risposte diverse e tali risposte si traducono in modelli di spesa diversi in termini di area di silicio, potenza, latenza e budget di rumore.I sistemi moderni si basano anche su queste idee con pipeline (quantizzazione a fasi, ad alto rendimento) e approcci sigma-delta (sovracampionamento con modellamento del rumore), di solito perché un team sta cercando di raggiungere uno specifico punto di velocità rispetto a precisione senza scoprire in ritardo nel programma che la manopola "facile" in realtà sposta altre tre manopole contemporaneamente.

• Convertitori Flash: molti confronti contemporaneamente, con hardware duplicato e grattacapi corrispondenti.

• Convertitori SAR: un comparatore riutilizzato in una sequenza di confronti, con un tempo di conversione che cresce con la risoluzione.

• Convertitori a doppia pendenza: ampiezza trasformata in un intervallo temporizzato che può essere contato con un orologio, con forte stabilità e reiezione alle interferenze ma aggiornamenti più lenti.

• Architetture di pipeline: quantizzazione a stadi finalizzata ad un throughput elevato.

• Architetture Sigma-delta: sovracampionamento e modellamento del rumore mirati ad alta precisione all'interno di una larghezza di banda.

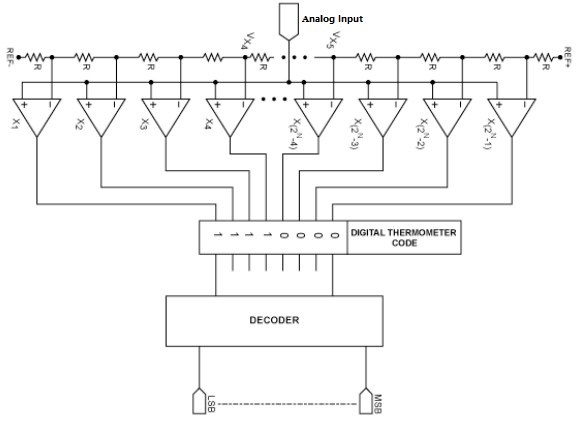

Flash ADC (conversione completamente parallela)

Un ADC flash termina una conversione essenzialmente in un singolo evento decisionale confrontando l'input con un banco di soglie in parallelo.Un flash a N bit utilizza tipicamente comparatori 2^N − 1, una scala di riferimento (spesso una stringa di resistori o una rete equivalente) e un codificatore che trasforma le uscite del comparatore in stile termometro in una parola binaria.Poiché tutti i confronti avvengono simultaneamente, la latenza rimane estremamente bassa e segue solo debolmente la risoluzione.Questa caratteristica fa sì che i progetti flash sembrino quasi “senza sforzo” in catene di campionamento a banda molto larga, circuiti di controllo veloci e ricevitori di comunicazione ad alta velocità dove i ritardi sono dolorosamente visibili.

Il conto arriva come crescita esponenziale dell'hardware.Ogni bit aggiunto raddoppia quasi il numero del comparatore e ciò si traduce in un'area del die più ampia, una potenza più elevata e una maggiore capacità di ingresso presentata alla sorgente del segnale.In pratica, il caricamento dell'ingresso smette di essere una specifica astratta e diventa un vincolo a livello di scheda: driver più forti, terminazione attenta e instradamento breve ad impedenza controllata spesso diventano la differenza tra un ingresso pulito ad alta frequenza e uno misteriosamente attenuato o distorto.

La mancata corrispondenza è un'altra realtà flash inevitabile.Con così tanti comparatori, la variazione dell'offset non è un caso limite;a risoluzioni più elevate diventa la normale condizione operativa.Se non è presente alcuna calibrazione, la mancata corrispondenza viene visualizzata come errori di codice.Se si aggiunge la calibrazione, la complessità della calibrazione e il comportamento all’avvio diventano parte della personalità del sistema, qualcosa che il progetto più ampio deve tollerare anziché ignorare.Di conseguenza, i team in genere mantengono la tecnologia flash nel territorio in cui la larghezza di banda domina la conversazione e la risoluzione può rimanere modesta, perché provare a forzare l'alta risoluzione esclusivamente attraverso hardware completamente parallelo tende a dare la sensazione di pagare un interesse composto.

Una sfumatura pratica è che le prestazioni della flash raramente sono dettate solo dall'array del comparatore.Una volta che le frequenze di campionamento aumentano, la distribuzione di riferimento, la metastabilità dell'encoder e l'accoppiamento del rumore del substrato spesso diventano le vere fonti di problema.I progetti che reggono bene tendono a trattare la rete di riferimento e l'ambiente di commutazione digitale come problemi analogici con conseguenze analogiche, non come dettagli di implementazione "solo digitali" che possono essere ripuliti in seguito.

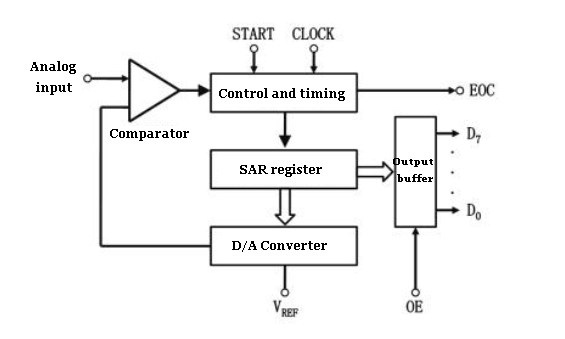

Registro ad approssimazioni successive ADC (SAR ADC)

Un ADC SAR esegue la digitalizzazione eseguendo una ricerca binaria utilizzando un comparatore, una rete sample-and-hold e un DAC interno, comunemente un DAC capacitivo perché abbina un buon abbinamento a una bassa potenza statica.Dopo aver campionato l'ingresso, la logica SAR afferma provvisoriamente l'MSB, il DAC produce una tensione di prova e il comparatore decide se l'ingresso campionato si trova al di sopra o al di sotto di tale tensione di prova.La decisione viene mantenuta, viene testato il bit successivo e l'operazione si ripete finché tutti gli N bit non vengono risolti.

Il riutilizzo di un comparatore e di un DAC mantiene l'area e la potenza ben al di sotto di un ADC flash alla stessa risoluzione.I convertitori SAR si integrano perfettamente anche nei progetti a segnale misto perché la loro logica digitale è compatta e il loro comportamento di campionamento può essere gestito in modo accurato.Per molti sensori integrati e percorsi di acquisizione dati, il SAR finisce per sembrare l’opzione meno drammatica: risoluzione sufficiente per rappresentare misurazioni reali, velocità sufficiente per il monitoraggio e il controllo e potenza che non innesca una discussione sulla durata della batteria.

Il tempo di conversione aumenta all'incirca con N perché viene eseguito un confronto per bit, più il tempo di assestamento necessario per il DAC e il comparatore.Questo ridimensionamento diventa molto tangibile durante la presentazione.Quando un team aumenta la frequenza di campionamento e rileva codici mancanti o distorsioni, la causa principale spesso non è la macchina a stati SAR;è un assestamento del DAC incompleto o un tempo di acquisizione insufficiente per il condensatore di campionamento.La capacità di input drive è un frequente “vincolo silenzioso”.Una piccola scelta che sembra innocua, come un resistore in serie più grande aggiunto per protezione, può rallentare la carica della rete di campionamento e creare errori di guadagno o distorsioni armoniche a frequenze di ingresso più elevate.I gruppi che ottengono costantemente prestazioni prevedibili di solito pianificano esplicitamente il tempo di acquisizione e lo verificano rispetto all'impedenza della sorgente, alla temperatura e alla tolleranza di riferimento nel caso peggiore, piuttosto che fidarsi dei valori nominali.

I fattori limitanti che dominano molti progetti SAR sono concreti e verificabili:

• Assestamento e linearità del DAC.

• Rumore e contraccolpo del comparatore.

• Stabilità di riferimento sotto carico dinamico.

• Effetti di jitter del clock sugli ingressi campionati.

Un'abitudine progettuale che tende a ridurre le sorprese è quella di trattare il riferimento come un proprio binario di alimentazione analogico, completo di instradamento disciplinato, disaccoppiamento e analisi transitoria.La conversione SAR respinge la carica nel riferimento durante ogni prova di bit e quel feedback può essere emotivamente sgonfio in laboratorio quando si maschera da rumore "casuale" finché qualcuno non sonda finalmente correttamente il pin di riferimento.

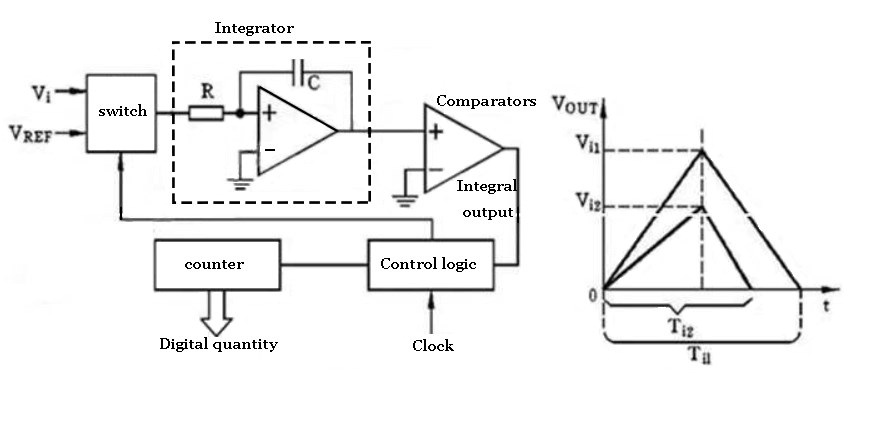

ADC a doppia pendenza (integrazione, conversione basata sul tempo)

Un ADC a doppia pendenza converte la tensione in tempo.Integra l'ingresso per un intervallo fisso, quindi integra un riferimento di polarità opposta fino a quando l'uscita dell'integratore ritorna a zero.La durata di quella seconda fase (deintegrazione) è proporzionale all'input medio durante la prima fase.Un contatore misura l'intervallo di deintegrazione utilizzando un orologio stabile e il conteggio diventa l'uscita digitale.

L'aspetto interessante è che l'integrazione esegue naturalmente la media.Il rumore casuale si riduce con la finestra della media e l'interferenza periodica può essere fortemente respinta quando il tempo di integrazione è allineato a un multiplo intero del periodo di rete.

Esempi di finestre comuni sincrone alla rete: 20 ms per 50 Hz, 16,67 ms per 60 Hz o multipli interi di entrambi.

Questo è il motivo per cui i convertitori a doppia pendenza hanno una lunga storia negli strumenti di precisione come i multimetri digitali: rimangono stabili anche quando l'ambiente di misurazione è elettricamente disordinato.Sui banchi e nelle recinzioni da campo, la capacità di sopprimere il ronzio di linea senza complicati filtraggi spesso fa risparmiare più tempo di progettazione rispetto alla ricerca di miglioramenti marginali nella risoluzione grezza.

Il compromesso è la reattività.Sia l'integrazione che la disintegrazione consumano tempo reale e le conversioni richiedono comunemente millisecondi o più.Questa realtà rende la doppia pendenza una scarsa corrispondenza per segnali in rapida evoluzione, stretto controllo a circuito chiuso o acquisizione di forme d'onda a banda larga.Brilla quando i segnali si muovono lentamente e l'obiettivo è una media affidabile.In pratica, la precisione a doppia pendenza non è solo una questione di integratore;dipende dalla stabilità di riferimento, dal comportamento dielettrico del condensatore, dalle correnti di dispersione e dall'orologio di temporizzazione.I progetti ben eseguiti scelgono componenti e finestre temporali che mantengono prevedibili queste fonti di errore e accettano una velocità di aggiornamento più lenta come costo pratico delle misurazioni che rimangono coerenti nonostante le oscillazioni di temperatura e le interferenze elettriche.

Da una prospettiva più ampia, la doppia pendenza non significa tanto vincere un concorso di marketing ad “alta risoluzione” quanto piuttosto preservare l’integrità della misurazione.Quando la ripetibilità e l'immunità alle interferenze sono ciò che realmente interessa al proprietario del sistema, dedicare più tempo all'integrazione è spesso la strada più semplice verso la fiducia.

Parametri tecnici dell'ADC

La capacità dell'ADC viene spesso compressa in “precisione e velocità”, ma la vera scelta viene solitamente decisa da ciò che accade una volta che il convertitore è incorporato in una catena di segnale completa.La larghezza di banda del front-end, la dinamica di campionamento, la pulizia dei riferimenti, il comportamento del clock, i tempi dell'interfaccia e i dettagli di implementazione del PCB possono tranquillamente dominare il risultato finale della misurazione.Un flusso di lavoro disciplinato consiste nel convertire le aspettative dell'applicazione in parametri che possono essere misurati sul banco e difesi in una revisione della progettazione.

Requisiti in stile elenco che si traducono bene nei criteri ADC:

- Il più piccolo cambiamento significativo del segnale
- Contenuto massimo della frequenza del segnale
- Latenza consentita (reattività del controllo rispetto al ritardo del buffering)
- Budget per la larghezza di banda, la memoria e il servizio firmware del processore/FPGA

Precisione: la risoluzione nominale è un indizio iniziale, non una garanzia

La risoluzione descrive quanti codici di output distinti può produrre l'ADC.Un convertitore ideale a N bit fornisce 2^N codici, il che implica la dimensione LSB ideale:

LSB = intervallo di fondo scala / 2^N

Esempio: con un ADC a 8 bit su un intervallo di 5 V, LSB ≈ 5 V/256 = 19,53 mV.

Durante le discussioni in laboratorio, è comune sentirsi ottimisti riguardo a "ancora un po'" finché non ritornano i primi grafici e istogrammi del rumore.Quando il rumore riferito all'ingresso e il rumore di riferimento si estendono su più LSB, la risoluzione nominale aggiuntiva tende ad avere un bell'aspetto sulla carta mentre produce pochi miglioramenti nella granularità reale.La scomoda (ma utile) conclusione è che la scheda spesso decide quanti bit puoi effettivamente conservare.

Termini di errore che determinano la reale precisione (oltre le specifiche del titolo)

Le schede tecniche possono riassumere l'"errore di conversione" come una deviazione nel caso peggiore da una funzione di trasferimento ideale, tipicamente espressa in LSB.Quel numero è il risultato combinato di diversi meccanismi e aiuta a separarli perché si comportano in modo diverso in base alla calibrazione, alla temperatura e al tempo.

• Errore di spostamento

L'errore di offset sposta l'intera curva di trasferimento a sinistra o a destra.Sul banco si presenta immediatamente: un ingresso con messa a terra che dovrebbe restituire il codice zero produce una lettura diversa da zero.Molti team si sentono a proprio agio nel correggere questo problema con una calibrazione a un punto all'avvio o durante il test di produzione, a condizione che la deriva dell'offset rispetto alla temperatura rimanga entro le aspettative e non imponga una ricalibrazione frequente.

• Guadagno Errore

L'errore di guadagno altera la pendenza della curva di trasferimento.Dopo che l'offset è stato corretto, l'errore di guadagno diventa più evidente: le letture possono sembrare buone vicino allo zero ma spostarsi verso l'alto o verso il basso vicino al fondo scala.La calibrazione a due punti (vicino allo zero e vicino al fondo scala) è un tipico approccio pratico sul campo che rimuove la maggior parte degli errori di offset e guadagno lasciando sostanzialmente invariato il comportamento di linearità più profonda.Questo problema è spesso più facile da correggere perché l'errore di guadagno può solitamente essere corretto senza riprogettare il front-end analogico.

• INL (Nonlinearità Integrale)

INL descrive la partenza della curva di trasferimento da una linea retta ideale attraverso l'intervallo.Viene visualizzato quando l'applicazione dipende da una proporzionalità coerente, come la linearizzazione del sensore, i loop di controllo o la misurazione della forma d'onda in cui la fedeltà della forma è importante.Una frustrazione pratica è che la semplice calibrazione a due punti non “raddrizza” un problema INL;se l'INL è oltre ciò che il sistema può tollerare, le opzioni tipiche sono:

- Selezionare un convertitore con un migliore comportamento di linearità
- Ridurre o ricentrare l'intervallo di input in modo che il sistema funzioni in una regione più lineare
- Applicare la correzione digitale utilizzando una tabella di caratterizzazione (con il tempo di test e l'onere di manutenzione associati)

• DNL (Nonlinearità differenziale) e Codici mancanti

DNL misura quanto la larghezza di ciascun codice è vicina a 1 LSB.Quando il DNL è eccessivo, il sistema può presentare codici persistenti o codici mancanti, il che può essere particolarmente scoraggiante nelle misurazioni di basso livello e nell'analisi basata sulla densità di codice o sull'istogramma.In produzione, i test dell'istogramma vengono spesso utilizzati per segnalare tempestivamente il comportamento del codice mancante, poiché una traccia dell'oscilloscopio che "sembra sufficientemente pulita" può comunque mascherare difetti di distribuzione del codice.

Risoluzione effettiva (ENOB) e rumore con cui convivi effettivamente

Un quadro più onesto della precisione è: quanti bit sono utilizzabili nell'assieme reale.Il rumore termico, il rumore di riferimento, il rumore di quantizzazione e l'accoppiamento digitale riducono il numero effettivo di bit (ENOB), spesso in modo più aggressivo a frequenze di ingresso più elevate.Sulle schede a segnale misto, una scoperta frequente e leggermente dolorosa è che l'attività digitale, i bordi GPIO veloci, i bus seriali ad alta velocità, i regolatori di commutazione, aumentano il rumore di fondo finché l'ADC si comporta come se avesse meno bit di quanto implicito nel titolo della scheda tecnica.L'attenzione alle correnti di ritorno, alla strategia di messa a terra e al percorso di riferimento spesso produce miglioramenti più misurabili rispetto al passaggio a un modello ADC leggermente "migliore".

Contributori di rumore e accoppiamento in stile elenco che comunemente incidono su ENOB:

- Rumore termico (resistori front-end, amplificatori, impedenza della sorgente del sensore)
- Rumore di riferimento e impedenza di riferimento
- Rumore di quantizzazione e incertezza dell'apertura (dipendente dalla frequenza)
- Accoppiamento digitale tramite percorsi terra/ritorno e binari di alimentazione
- Captazione EMI attraverso nodi ad alta impedenza e tracce lunghe

Velocità: tempo di conversione, throughput e latenza come domande separate

La velocità viene spesso descritta come tempo di conversione: il ritardo dal campionamento (o dall'inizio della conversione) a un codice di output valido.La metrica che conta dipende dalla personalità del sistema: i cicli di controllo si preoccupano della latenza e del determinismo, mentre i sistemi di registrazione e streaming si preoccupano del throughput e del buffering sostenuti.

Differenze di velocità guidate dall'architettura

Il tempo di conversione varia notevolmente a seconda dell'architettura ADC e i compromessi tendono ad emergere rapidamente una volta riconosciuti i vincoli del front-end analogico e del layout.

• ADC flash

I convertitori Flash possono completare le conversioni in decine di nanosecondi o meno.Si adattano a scenari di larghezza di banda estremi quando potenza e costi sono accettabili.Nel lavoro quotidiano sull’hardware, le preoccupazioni dominanti diventano la disciplina del layout e la forza dell’input drive, perché il front-end deve sistemarsi in modo eccezionalmente veloce e i parassiti smettono di essere “piccoli dettagli”.

• ADC SAR (Registro di approssimazione successiva).

Gli ADC SAR spesso si collocano in una banda media pratica, da microsecondi fino a centinaia di nanosecondi in componenti ad alte prestazioni.Introducono anche un vincolo comune nel mondo reale: l'ingresso è tipicamente campionato da una rete di condensatori commutati.La sorgente del segnale deve caricare il condensatore di campionamento all'interno della finestra di acquisizione oppure il progetto deve aggiungere un amplificatore buffer e/o una rete RC.Molti problemi che inizialmente sembrano "non linearità dell'ADC" si rivelano essere una risoluzione incompleta nell'istante di campionamento, il che può essere esasperante finché i tempi di acquisizione e l'impedenza della sorgente non vengono annotati e controllati.

• ADC a doppia pendenza (integrazione).

Gli ADC a doppia pendenza durano tipicamente da decine a centinaia di millisecondi per conversione e possono fornire un forte rifiuto delle interferenze periodiche (in particolare 50/60 Hz) se configurati in modo appropriato.Sono spesso scelti per misurazioni di tipo strumentale lente e ad alta precisione in cui la latenza è tollerata e la ripetibilità è apprezzata.

La frequenza di campionamento deve corrispondere alla larghezza di banda e al comportamento di stabilizzazione

La scelta dei “campioni al secondo” non è solo un esercizio di Nyquist.Il front-end analogico deve stabilizzarsi alla precisione richiesta prima dell'evento di campionamento.Se l'obiettivo è, ad esempio, un assestamento di 0,5 LSB in un sistema ad alta risoluzione, il tempo di assestamento può diventare un fattore limitante anche quando il core dell'ADC è sufficientemente veloce.Un’abitudine progettuale affidabile è quella di considerare l’intera rete di input come parte del budget temporale piuttosto che come qualcosa da “mettere a punto in seguito”, perché le sorprese nella fase avanzata di risoluzione tendono a innescare rielaborazioni affrettate e scomode.

Elementi in stile elenco che appartengono al budget di liquidazione/tempistiche:

- Impedenza di uscita del sensore ed eventuale rete di protezione
- Componenti del filtro anti-alias e loro costanti di tempo
- Resistenza attiva del multiplexer e comportamento di iniezione di carica
- Larghezza di banda dell'amplificatore buffer, velocità di risposta e recupero
- Finestra di acquisizione dell'ADC e caratteristiche del condensatore di campionamento

Intervallo di ingresso, polarità e larghezza di banda front-end (come l'ADC incontra il segnale reale)

L'intervallo e la polarità di ingresso, unipolare o bipolare, single-ended o differenziale, definiscono il modo in cui l'ADC si collega all'ambiente del segnale.Gli ingressi differenziali possono ridurre la sensibilità al rumore di modo comune e migliorare la robustezza in ambienti elettricamente rumorosi, ma obbligano anche a un controllo accurato dei limiti di modo comune, dell'oscillazione dell'uscita dell'amplificatore e del comportamento di protezione dell'ingresso.

La larghezza di banda front-end è spesso sottovalutata.Anche quando il segnale di interesse è “lento”, i fronti veloci, le interferenze o il campionamento multiplex possono richiedere un’ampia larghezza di banda in modo che il segnale si stabilizzi in modo rapido e prevedibile.Con i canali multiplex, gli effetti di memoria da canale a canale e la condivisione della carica possono distorcere le letture a meno che la rete non sia progettata per il recupero tra i campioni;la prima volta che appare, può sembrare che il sistema sia "infestato", ma di solito si tratta solo di dinamiche di carica, ad essere onesti.

Tensione di riferimento: l'ancora di stabilità dietro ogni codice

Il riferimento definisce la scala di ogni codice di output e il suo comportamento spesso determina se la calibrazione rimane significativa indipendentemente dalla temperatura e dal tempo.Se il riferimento vaga o viene inquinato dal rumore della scheda, l'ADC può apparire incoerente anche quando il convertitore stesso si comporta come specificato.

Riferimento interno vs. esterno

I riferimenti interni riducono il numero dei componenti e semplificano l'integrazione, ma potrebbero presentare un rumore o una deriva più elevati rispetto ai riferimenti esterni di precisione.I riferimenti esterni possono migliorare la stabilità quando l'instradamento, il disaccoppiamento e il posizionamento termico vengono gestiti correttamente.Nelle progettazioni pratiche, posizionare il riferimento vicino all'ADC, utilizzando un percorso di ritorno pulito e separandolo dalle correnti digitali veloci può essere importante quanto le specifiche nella scheda tecnica.

Deriva, rumore e sensibilità al carico

La deriva del riferimento si manifesta come variazione del guadagno a lungo termine e il rumore di riferimento appare direttamente come rumore di conversione.Un problema più delicato è il caricamento dinamico del riferimento: alcuni ADC assorbono correnti transitorie dal riferimento durante il campionamento o la conversione.Se la sorgente di riferimento o la sua rete di disaccoppiamento non sono in grado di fornire questi impulsi di corrente in modo pulito, rumore e distorsione aggiuntivi possono apparire in modi che richiedono molto tempo per il debug dopo che il layout è stato congelato.

Comportamenti di riferimento in stile elenco che spesso emergono durante la convalida:

- Deriva termica e invecchiamento a lungo termine
- Rumore a banda larga e a bassa frequenza (1/f).
- Passi di carico dinamici durante la conversione
- Sensibilità all'impedenza della sorgente di riferimento e al posizionamento del disaccoppiamento

Vincoli dell'interfaccia digitale: il throughput emerge a livello di sistema

Il formato di output (parallelo o seriale) è più di una preferenza di cablaggio;diventa un contratto di tempistica e throughput con il processore o FPGA.Un convertitore con elevate prestazioni analogiche può ancora fornire prestazioni inferiori se l'interfaccia e il percorso dati non sono in grado di spostare i dati in modo continuo e prevedibile.

Interfacce seriali (SPI, LVDS, JESD204, ecc.)

I collegamenti seriali riducono il numero di pin ma introducono requisiti di clock, latenza, sovraccarico del protocollo e sensibilità al jitter.Un errore ricorrente a livello di sistema è quello di presupporre che la larghezza di banda dell'interfaccia sia “uguale” alla frequenza di campionamento dell'ADC, senza budget per framing, ritardi di lettura, sincronizzazione, sovraccarico di corsia e tempo di servizio software/firmware.Questa discrepanza tende a manifestarsi tardi, proprio quando i programmi sono serrati e la pazienza è più scarsa di quanto si voglia ammettere.

Considerazioni sull'interfaccia seriale in stile elenco che comunemente limitano l'acquisizione prolungata:

- Overhead del protocollo ed efficienza del framing
- Latenza di lettura e profondità di buffering
- Qualità del clock, trasferimento del jitter e requisiti di allineamento
- Tempo di servizio firmware/driver e variabilità della pianificazione

Budget del processore/FPGA e tempistica deterministica

Il campionamento sostenuto è spesso limitato dalla configurazione DMA, dai limiti della velocità di interruzione, dalla larghezza di banda della memoria, dagli effetti della cache e dalla strategia di buffering.Un passaggio di selezione pragmatico consiste nel calcolare la velocità dei dati nel caso peggiore (inclusi i metadati) e verificare che l'intero percorso di acquisizione possa sostenerla in modo continuo, non solo in brevi sequenze che sembrano soddisfacenti in una rapida demo.

Potenza, package, vincoli PCB e compromessi costi-prestazioni

I limiti di alimentazione, la dissipazione di potenza e il tipo di contenitore influenzano il comportamento termico e il rischio di layout.I pacchetti di piccole dimensioni risparmiano area ma possono aumentare la densità di routing, aumentare i percorsi di accoppiamento e rendere più difficile il partizionamento disciplinato.Su molte schede reali, l'"aggiornamento" più soddisfacente non è un convertitore a risoluzione più elevata, ma una scelta di pacchetto che consente una messa a terra più pulita, tracce di riferimento più brevi e una maggiore separazione tra le regioni analogiche e digitali: cambiamenti che tendono a manifestarsi chiaramente nelle misurazioni del rumore.

Il rapporto costo-prestazioni viene valutato meglio a livello di sistema.Un ADC a basso costo che impone un buffer di precisione, un riferimento più pulito, un filtraggio più rigoroso o strati PCB aggiuntivi può costare di più di un ADC di qualità superiore che semplifica i circuiti circostanti e riduce l'incertezza di integrazione.

Strategia pratica di selezione (un quadro decisionale che regge al controllo)

Un modo affidabile per scegliere un ADC è bloccare i requisiti nel seguente ordine, utilizzando numeri che il team può misurare e ricontrollare man mano che il progetto evolve:

Ordine di blocco dei requisiti

• Definire il più piccolo cambiamento significativo del segnale e il rumore di fondo tollerabile (questo informa gli obiettivi di risoluzione effettivi).

• Definire la larghezza di banda massima del segnale e la tolleranza alla latenza (questo guida la frequenza di campionamento e l'adattamento dell'architettura).

• Convalidare la capacità dell'unità di input e la definizione del budget (questo spesso decide se aggiungere il buffering).

• Scegliere un approccio di riferimento che soddisfi le aspettative di deriva e rumore in condizioni di percorso reale e vincoli termici.

• Confermare che l'interfaccia digitale e il percorso dati downstream possano sostenere un throughput continuo.

• Perfezionare le scelte relative a pacchetto, potenza e costi una volta che i vincoli di cui sopra si comportano bene insieme.

Questo ordine aiuta a evitare una trappola familiare: selezionare un convertitore in base alla risoluzione e alla frequenza di campionamento principale, per poi scoprire tardi che il rumore di riferimento, i limiti di assestamento o i tempi dell'interfaccia finiscono per stabilire il vero limite massimo delle prestazioni del sistema.

Conclusione

La progettazione dell'ADC è in definitiva un problema di ingegneria a livello di sistema piuttosto che un semplice esercizio di selezione dei componenti.La reale qualità della conversione dipende dal modo in cui l'intera catena del segnale funziona insieme, compreso il front-end analogico, i circuiti di riferimento, la rete di campionamento, il sistema di clock, l'interfaccia digitale e l'implementazione PCB.Diverse architetture ADC come Flash, SAR, dual-slope, pipeline e sigma-delta risolvono ciascuna diverse priorità prestazionali che coinvolgono velocità, risoluzione, latenza, larghezza di banda, reiezione del rumore e consumo energetico.Nelle applicazioni pratiche, il miglior ADC è solitamente quello che corrisponde al comportamento effettivo del segnale, alle condizioni ambientali e ai requisiti di stabilità a lungo termine del sistema completo invece di offrire semplicemente le specifiche più elevate sulla carta.

Domande frequenti [FAQ]

1. Perché le prestazioni dell'ADC nel mondo reale spesso non soddisfano le specifiche di risoluzione della scheda tecnica?

La risoluzione della scheda tecnica ADC descrive solo il numero di possibili codici digitali, non l'effettiva precisione raggiunta in un sistema funzionante.Nell'hardware pratico, fattori quali rumore di riferimento, jitter del clock, comportamento di assestamento del front-end, layout PCB, qualità della messa a terra e limitazioni del driver di ingresso spesso riducono le prestazioni effettive del convertitore.All'aumentare delle frequenze di ingresso, l'incertezza temporale e la distorsione analogica possono consumare la gamma dinamica utilizzabile molto prima che venga raggiunta la profondità di bit teorica.

2. In che modo il filtraggio anti-alias influenza la precisione complessiva della misurazione dell'ADC?

Il filtraggio anti-alias limita il contenuto di frequenza indesiderato prima del campionamento in modo che i segnali fuori banda non si ripieghino nella banda del segnale utilizzabile.Una volta che si verifica l'aliasing, gli artefatti risultanti diventano matematicamente indistinguibili dai dati di segnale validi.In pratica, un debole filtraggio anti-alias spesso produce spuri inaspettati, distorsioni o componenti di falsa frequenza che appaiono legittimi durante l'analisi.Una corretta progettazione del filtro diventa quindi essenziale per preservare misurazioni affidabili nei sistemi di acquisizione dati ad alta velocità.

3. Perché il comportamento di sedimentazione sample-and-hold è fondamentale nei sistemi ADC ad alta risoluzione?

Il circuito sample-and-hold deve catturare il segnale analogico e consentire al condensatore di campionamento di stabilizzarsi completamente prima che inizi la conversione.Se il driver di ingresso o l'impedenza della sorgente non riescono a caricare il condensatore abbastanza velocemente, l'ADC produce errori di conversione distorti anziché rumore puramente casuale.Questi problemi di assestamento diventano più gravi a frequenze di ingresso più elevate o durante il multiplexing dei canali, dove il condensatore di campionamento deve effettuare ripetute transizioni tra grandi differenze di tensione.

4. In che modo il jitter dell'apertura limita le prestazioni dell'ADC alle alte frequenze?

Il jitter dell'apertura introduce incertezza nell'esatta tempistica dell'istante di campionamento.Quando il segnale di ingresso cambia rapidamente, anche piccoli errori di temporizzazione si traducono direttamente in errori di misurazione della tensione.Nei sistemi ad alta velocità come oscilloscopi, ricevitori RF e radio definite dal software, il jitter del clock diventa spesso la limitazione dominante sulla risoluzione effettiva e sulla gamma dinamica, anche quando l'ADC stesso supporta un'elevata profondità di bit nominale.

5. Perché gli ADC SAR sono ampiamente utilizzati nei moderni sistemi a segnale misto?

Gli ADC con registro ad approssimazione successiva (SAR) forniscono un equilibrio pratico tra velocità, risoluzione, efficienza energetica e complessità del silicio.Usano un processo di conversione della ricerca binaria che riutilizza un singolo comparatore e DAC invece di richiedere enormi hardware paralleli come i convertitori flash.Ciò rende gli ADC SAR particolarmente adatti per sistemi embedded, controllo industriale, strumentazione e interfacce di sensori in cui sono importanti sia una risoluzione da moderata ad alta che un utilizzo efficiente dell'energia.

6. Cosa rende gli ADC Flash adatti ad applicazioni ad altissima velocità nonostante i loro limiti?

Gli ADC flash eseguono tutti i confronti di tensione simultaneamente utilizzando grandi array di comparatori, consentendo il completamento delle conversioni in modo estremamente rapido e con una latenza molto bassa.Questa architettura è estremamente efficace in applicazioni quali sistemi di comunicazione ad alta velocità, radar e oscilloscopi a banda larga.Tuttavia, il numero dei comparatori cresce esponenzialmente con la risoluzione, aumentando il consumo energetico, l'area del silicio, la capacità di ingresso e la complessità della calibrazione.

7. Perché i sistemi di misurazione di precisione spesso preferiscono architetture ADC a doppia pendenza?

Gli ADC a doppia pendenza convertono la tensione in tempo attraverso processi di integrazione e disintegrazione.Questo calcola naturalmente la media del rumore e respinge fortemente le interferenze periodiche come il ronzio di rete a 50 Hz o 60 Hz.Grazie alla loro eccellente stabilità a lungo termine e alla reiezione del rumore, i convertitori a doppia pendenza rimangono popolari nella strumentazione di precisione e nei multimetri digitali, anche se le loro velocità di conversione sono molto più lente rispetto alle moderne architetture ad alto rendimento.

8. In che modo la qualità della tensione di riferimento e il layout del PCB influiscono direttamente sulla precisione dell'ADC?

La tensione di riferimento definisce la scala di ogni codice di uscita digitale, quindi qualsiasi deriva, rumore o instabilità appare direttamente nei risultati della conversione.Un layout inadeguato del PCB può anche introdurre rumore di commutazione digitale nella rete di riferimento o nei percorsi di terra analogici, degradando la risoluzione effettiva.In molti sistemi, un accurato instradamento, disaccoppiamento, strategia di messa a terra e gestione termica migliorano la precisione della misurazione più del semplice aggiornamento dell'ADC stesso.

9. Perché ENOB è più significativo della risoluzione nominale nella valutazione pratica dell'ADC?

Il numero effettivo di bit (ENOB) riflette l'effettiva risoluzione utilizzabile dopo aver tenuto conto del rumore termico, dell'instabilità di riferimento, del jitter, del rumore di quantizzazione e delle imperfezioni analogiche.Un convertitore può pubblicizzare una risoluzione nominale molto elevata, ma il rumore e le interferenze reali spesso riducono il numero di bit affidabili disponibili durante il funzionamento.L'ENOB fornisce quindi un'indicazione più realistica della qualità della misurazione nei sistemi utilizzati.

10. Perché gli ADC dovrebbero essere trattati come parte di una catena di segnale completa anziché come componenti isolati?

Le prestazioni dell'ADC dipendono fortemente dall'interazione tra convertitore, driver di ingresso, filtro anti-alias, circuiti di riferimento, sistema di clock, interfaccia digitale e layout PCB.Anche un ADC ad alte prestazioni può produrre risultati mediocri se i circuiti circostanti introducono errori di assestamento, instabilità di riferimento, rumore di accoppiamento o incertezza temporale.I progetti di successo di solito derivano dall'ottimizzazione complessiva dell'intero percorso del segnale anziché concentrarsi solo sulle specifiche dell'ADC.
