Celle solari in silicio amorfo: Struttura, Principio di Funzionamento e Applicazioni

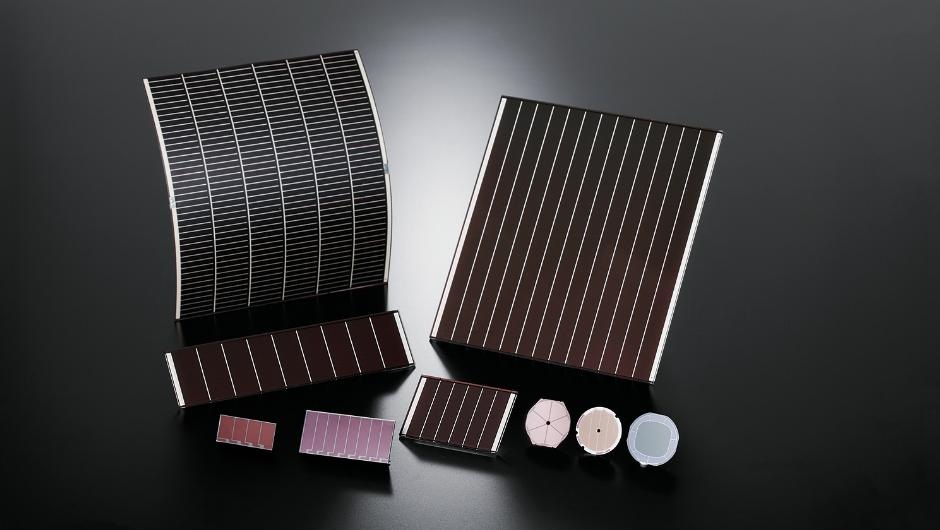

Le celle solari in silicio amorfo sono dispositivi fotovoltaici a film sottile che utilizzano pochissimo silicio pur offrendo una produzione flessibile, a basso costo e di ampia area. Funzionano bene in condizioni di luce debole, diffusa e interna, rendendole utili per calcolatrici, sensori, pannelli integrati negli edifici e moduli solari leggeri. Questo articolo spiega la loro struttura, il principio di funzionamento, il processo di produzione, il comportamento alla degradazione, i fattori di efficienza e lo sviluppo futuro.

Catalogo

Caratteristiche delle Celle Solari in Silicio Amorfo

Le celle solari in silicio amorfo sono un tipo importante di tecnologia fotovoltaica a film sottile. A differenza delle celle solari in silicio cristallino, che richiedono wafer di silicio relativamente spessi, le celle in silicio amorfo utilizzano uno strato di semiconduttore estremamente sottile per assorbire la luce solare e generare elettricità. Durante la produzione, il film semiconduttore viene depositato direttamente su una superficie di substrato in un ambiente controllato, riducendo il consumo di materiale e semplificando la produzione.

Poiché è richiesto solo un piccolo quantitativo di silicio, la tecnologia in silicio amorfo offre vantaggi in termini di costo di produzione, flessibilità di produzione e fabbricazione su larga scala. Queste celle mantengono anche un funzionamento stabile in una vasta gamma di condizioni di illuminazione, inclusi luce solare debole, tempo nuvoloso e illuminazione interna. Insieme, queste caratteristiche hanno reso le celle solari in silicio amorfo una tecnologia consolidata all'interno dell'industria fotovoltaica a film sottile.

Basso Costo di Produzione

Uno dei vantaggi più significativi delle celle solari in silicio amorfo è il loro basso costo di produzione. Questo beneficio inizia dal materiale stesso. Il silicio amorfo ha una forte capacità di assorbire la luce solare, consentendo a uno strato di semiconduttore molto sottile di catturare una grande porzione dell'energia luminosa in ingresso. In molteplici progettazioni, uno spessore del film di soli 1 μm è sufficiente per un'assorbimento efficace della luce, mentre le celle solari in silicio cristallino convenzionali richiedono tipicamente wafer di silicio di circa 200 μm di spessore.

La differenza nell'uso dei materiali diventa particolarmente importante durante la produzione su larga scala. La produzione di celle in silicio cristallino implica la crescita di lingotti di silicio e il loro taglio in wafer, processi che consumano quantità sostanziali di materie prime ed energia. Al contrario, le celle in silicio amorfo vengono prodotte depositando film sottili direttamente sui substrati, riducendo il consumo di silicio e minimizzando gli sprechi di materiale.

La materia prima principale utilizzata durante la deposizione è il gas silano (SiH₄). Questo gas è disponibile in commercio, può essere fornito in grandi quantità ed è generalmente meno costoso rispetto ai wafer di silicio purificato utilizzati nella produzione di silicio cristallino. Durante la produzione, il silano viene introdotto in una camera di deposizione in condizioni controllate, dove si decompone e forma uno strato sottile di silicio sulla superficie del substrato. La disponibilità e l'economicità di questo materiale contribuiscono a ridurre i costi di produzione.

Poiché i wafer di silicio rappresentano una parte significativa dei costi dei moduli in silicio cristallino, ridurre la dipendenza dai wafer può migliorare sostanzialmente l'economia di produzione. Di conseguenza, la tecnologia del silicio amorfo offre una soluzione pratica per applicazioni in cui è necessaria una generazione di energia fotovoltaica a costi contenuti.

Idoneità per la Produzione su Grande Scala

Le celle solari in silicio amorfo sono altamente adatte per la produzione di grande area e ad alto volume. La loro struttura è tipicamente formata attraverso processi di deposizione di film sottili, in cui più strati funzionali vengono depositati sequenzialmente su un substrato.

Durante la produzione, i parametri di processo come la composizione del gas, il flusso del gas, la pressione della camera, la temperatura del substrato e la potenza di deposizione vengono controllati con attenzione. Questi parametri influenzano direttamente lo spessore del film, l'uniformità e le prestazioni elettriche. Un controllo stabile del processo consente di produrre strati semiconduttori di grande area con caratteristiche coerenti su tutto il substrato.

La struttura p-i-n ampiamente utilizzata è particolarmente compatibile con i sistemi di produzione automatizzati. Una volta che un substrato entra nella linea di produzione, l'attrezzatura può formare sequenzialmente gli strati di tipo p, intrinseci e di tipo n con un intervento manuale minimo. I sistemi di monitoraggio automatizzati regolano continuamente le condizioni operative per mantenere la qualità del film durante la produzione.

Questo approccio alla produzione supporta l'elaborazione continua, migliora l'efficienza e riduce i difetti causati dalle variazioni di processo. Man mano che i volumi di produzione aumentano, i produttori possono mantenere prestazioni elettriche relativamente uniformi su ampie aree dei pannelli, rendendo la tecnologia del silicio amorfo particolarmente adatta per la produzione di moduli fotovoltaici su scala industriale.

Flessibilità di Design e Vantaggi di Implementazione Pratici

Un grande vantaggio della tecnologia del silicio amorfo è la sua adattabilità a diversi design di prodotto e ambienti di installazione. Le strutture delle celle possono essere configurate per soddisfare vari requisiti di tensione, corrente e potenza, consentendo alla tecnologia di supportare un'ampia gamma di applicazioni fotovoltaiche.

Durante lo sviluppo, parametri come area attiva, spessore dello strato, configurazione della cella e connessioni in serie possono essere regolati per adattarsi a condizioni operative specifiche. Questa flessibilità consente alle celle solari in silicio amorfo di essere utilizzate sia in dispositivi elettronici a bassa potenza sia in sistemi fotovoltaici più grandi.

A differenza del silicio cristallino, il silicio amorfo non richiede una struttura cristallina altamente ordinata. Durante la deposizione, il corrispondenza cristallina rigorosa tra lo strato semiconduttore e il substrato non è necessaria. Di conseguenza, i film sottili possono essere depositati su una varietà di materiali, tra cui vetro, acciaio inossidabile, lamiere metalliche e substrati polimerici flessibili. Questa compatibilità amplia le scelte di materiali riducendo al contempo i costi di produzione.

La struttura a film sottile consente anche design di moduli leggeri e flessibili. Quando depositati su film polimerici o lamiere metalliche sottili, le celle solari risultanti possono piegarsi senza la fragilità associata ai wafer di silicio convenzionali. Questa capacità supporta lo sviluppo di prodotti fotovoltaici portatili, leggeri e flessibili.

Questi vantaggi di implementazione ampliano la gamma di possibili applicazioni. Le celle solari in silicio amorfo possono essere integrate nei materiali da costruzione, installate su superfici curve, incorporate in elettronica portatile e utilizzate in sistemi fotovoltaici su tetti dove la riduzione del peso è vantaggiosa. La loro capacità di funzionare anche in condizioni di scarsa illuminazione le rende adatte per calcolatori, orologi elettronici, sensori, dispositivi di monitoraggio a distanza e altri prodotti a bassa potenza che operano frequentemente al chiuso o in condizioni di illuminazione limitate.

Prestazioni in Condizioni di Bassa Illuminazione e Luce Diffusa

Le celle solari in silicio amorfo funzionano particolarmente bene in condizioni di luce diffusa e bassa illuminazione. In ambienti pratici, l'intensità della luce solare varia durante il giorno a causa della copertura nuvolosa, della dispersione atmosferica, dei cambiamenti stagionali e dell'angolo di installazione. In queste condizioni, i moduli fotovoltaici ricevono spesso una quantità significativa di luce solare indiretta piuttosto che radiazione solare diretta.

Le celle in silicio amorfo possono utilizzare la luce diffusa in modo più efficace rispetto a molte tecnologie convenzionali in silicio cristallino. Questa capacità consente loro di continuare a generare un output elettrico utile anche quando i livelli di illuminazione sono relativamente bassi.

Di conseguenza, i moduli in silicio amorfo possono raggiungere una competitiva produzione annuale di energia in regioni che sperimentano frequente copertura nuvolosa o condizioni di luce solare variabili. La loro capacità di mantenere la generazione di energia in condizioni di illuminazione più debole aiuta a migliorare il rendimento energetico complessivo durante l'anno.

Un altro importante vantaggio è il loro alto rapporto potenza-peso. Poiché lo strato attivo di semiconduttore è estremamente sottile, il peso del modulo può essere ridotto mantenendo una produzione di energia utile. Questa caratteristica è particolarmente preziosa in applicazioni dove il peso strutturale è una considerazione progettuale.

I moduli fotovoltaici leggeri possono ridurre i requisiti di carico degli edifici, semplificare il trasporto e l'installazione e migliorare la portabilità nei sistemi di energia mobile. La combinazione di basso peso e generazione di energia efficace rende anche la tecnologia del silicio amorfo attraente per piattaforme aerospaziali, satelliti, sistemi ad alta quota e future applicazioni di energia solare spaziale.

Complessivamente, la combinazione di basso consumo di materiale, produzione economica, capacità di produzione su larga scala, opzioni di distribuzione flessibili e forte prestazioni in diverse condizioni di illuminazione continua a rendere le celle solari in silicio amorfo una tecnologia importante all'interno dell'industria fotovoltaica a film sottile.

Storia dello sviluppo delle celle solari in silicio amorfo

Prima ricerca e principali innovazioni tecnologiche (anni '70)

Lo sviluppo delle celle solari in silicio amorfo è iniziato all'inizio degli anni '70, quando i ricercatori scoprirono che i film sottili di silicio amorfo drogato potevano convertire la luce solare in elettricità. Questa scoperta suscitò un notevole interesse perché suggeriva che i dispositivi fotovoltaici potessero essere prodotti senza fare affidamento su spessi wafer di silicio cristallino.

La ricerca iniziale si concentrò sulla comprensione di come la struttura atomica disordinata del silicio amorfo influenzasse la conducibilità elettrica e le prestazioni fotovoltaiche. Gli scienziati depositarono sottili film di silicio in condizioni controllate, introdussero droganti e valutarono le loro proprietà elettriche e ottiche. Anche se i primi dispositivi sperimentali raggiunsero solo un'efficienza limitata, confermarono che il silicio amorfo poteva funzionare come materiale fotovoltaico pratico.

Un importante progresso avvenne nel 1974 quando il potenziale fotovoltaico del silicio amorfo drogato fu formalmente riconosciuto. Circa nello stesso periodo, David Carlson e i suoi colleghi dei RCA Laboratories svilupparono le prime celle solari in silicio amorfo utilizzando strutture metal-semiconductore e p-i-n. Anche se questi dispositivi iniziali ottennero efficienze inferiori all'1%, dimostrarono la fattibilità tecnica della tecnologia solare a film sottile.

I ricercatori continuarono a migliorare i metodi di deposito, la qualità dei materiali, il controllo della drogatura e le strutture dei dispositivi durante tutto il decennio. Questi progressi ridussero significativamente i difetti e migliorarono la raccolta dei portatori di carica. Entro il 1977, l'efficienza di conversione era aumentata a circa il 5,5%, segnando una pietra miliare importante che stabilì il silicio amorfo come una promettente tecnologia fotovoltaica a film sottile.

Commercializzazione e adozione nell'elettronica di consumo (1978–1984)

Man mano che le prestazioni miglioravano, la tecnologia del silicio amorfo si spostò rapidamente dalla ricerca di laboratorio verso applicazioni commerciali. Nel 1978, il Giappone introdusse i primi prodotti commerciali che incorporavano celle solari in silicio amorfo integrate, segnando l'inizio della distribuzione pratica.

La tecnologia si dimostrò particolarmente attraente per i dispositivi elettronici a bassa potenza perché poteva generare elettricità in condizioni di bassa illuminazione e al chiuso, rimanendo relativamente economica da produrre. La ricerca continua migliorò anche le prestazioni. Nel 1980, Energy Conversion Devices (ECD) sviluppò una cella solare metal-insulator-semiconductor (MIS) con un'efficienza di conversione di circa il 6,3%, rafforzando ulteriormente la fiducia nella tecnologia.

All'inizio degli anni '80, le celle solari in silicio amorfo erano diventate ampiamente utilizzate nell'elettronica di consumo, inclusi calcolatori, orologi elettronici, radio, caricatori per batteria e altri prodotti a bassa potenza. Il loro processo di produzione a film sottile consentiva di produrre celle in varie dimensioni e forme, rendendo l'integrazione in dispositivi compatti più pratica ed economica.

A partire dal 1984, lo sviluppo si espanse oltre l'elettronica di consumo. Furono introdotti moduli di area più grande e strutture composite per fornire fonti di energia indipendenti per sistemi remoti e applicazioni fotovoltaiche specializzate. I miglioramenti nel design dei moduli, nelle connessioni in serie e nei metodi di produzione aumentarono la potenza in uscita, l'affidabilità e la capacità produttiva, aiutando la tecnologia a raggiungere mercati energetici più ampi.

Sviluppo dell'industria a lungo termine e impatto tecnologico

Nei decenni successivi, il silicio amorfo è diventato una delle tecnologie fotovoltaiche a film sottile più consolidate. I continui miglioramenti nelle attrezzature di deposito, nell'architettura dei dispositivi, nell'ingegneria delle interfacce e nel design dei moduli hanno migliorato la coerenza della produzione e le prestazioni complessive.

Diverse caratteristiche hanno supportato la sua adozione a lungo termine, inclusi il basso consumo di materiale, i costi di produzione relativamente bassi, la capacità di realizzazione su larga scala e le elevate prestazioni in condizioni di scarsa illuminazione. La possibilità di depositare film semiconduttori direttamente su vetro, metallo e substrati flessibili ha anche ampliato le possibilità di design e la flessibilità applicativa.

Sebbene siano emerse tecnologie fotovoltaiche più recenti, il silicio amorfo continua a mantenere un posto importante nell'industria solare. Oltre alle sue applicazioni commerciali, la tecnologia ha svolto un ruolo fondamentale nell'avanzamento delle tecniche di produzione di film sottili e dei concetti di dispositivo che hanno influenzato lo sviluppo di molte tecnologie fotovoltaiche moderne.

Oggi, il silicio amorfo rimane un traguardo importante nella storia fotovoltaica e un contributore significativo all'evoluzione dei sistemi di energia solare a film sottile.

Struttura e Principio di Funzionamento delle Celle Solari in Silicio Amorfo

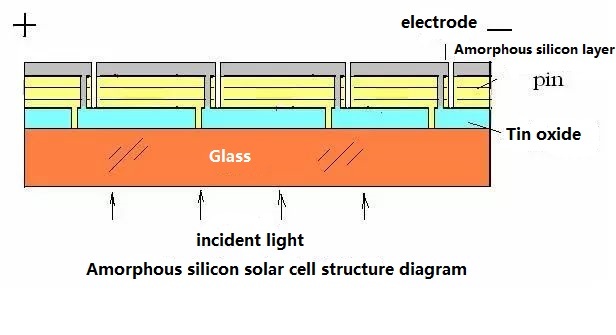

Struttura della Cellula P-i-N

La maggior parte delle celle solari in silicio amorfo utilizza una struttura p-i-n piuttosto che la convenzionale struttura p-n comunemente trovata nelle celle solari in silicio cristallino. Questa architettura è particolarmente adatta per il silicio amorfo perché i portatori di carica si muovono meno efficientemente attraverso il materiale a causa della sua disposizione atomica disordinata. Posizionando uno strato intrinseco tra le aree a tipo p e a tipo n, la cellula può migliorare la raccolta dei portatori di carica e ridurre le perdite da ricombinazione.

La struttura consiste di tre strati semiconduttori depositati sequenzialmente su un substrato. Insieme, questi strati creano un campo elettrico integrato che supporta la conversione fotovoltaica efficiente e il trasporto dei portatori.

Strato a Tipo P

Lo strato a tipo p è posizionato vicino al lato di ingresso della luce della cellula solare ed è tipicamente mantenuto estremamente sottile. Durante la fabbricazione, il suo spessore è controllato con attenzione per mantenere la trasparenza fornendo al contempo le proprietà elettriche richieste.

Quando la luce solare entra nel dispositivo, passa attraverso lo strato conduttivo trasparente e poi attraverso la regione a tipo p. Se lo strato a tipo p è troppo spesso, parte della luce in arrivo può essere assorbita prima di raggiungere la regione attiva della cella. Mantenere uno strato a tipo p sottile consente a più luce di raggiungere la regione primaria di assorbimento, migliorando la conversione energetica complessiva.

Strato Intrinseco

Lo strato intrinseco (i-type) è la principale regione assorbente di luce e la parte più importante della struttura p-i-n. È notevolmente più spesso degli strati a tipo p e a tipo n perché la maggior parte della conversione fotovoltaica avviene all'interno di questa regione.

Quando i fotoni vengono assorbiti, la loro energia eccita gli elettroni dalla banda di valenza alla banda di conduzione, creando coppie di elettrone-lacune. Questi portatori di carica sono la base della generazione di elettricità nella cella solare.

L'efficacia dello strato intrinseco dipende da fattori come spessore, qualità del materiale e proprietà ottiche. Per questo motivo, le condizioni di deposizione, inclusa la composizione del gas, la pressione della camera, la potenza di deposizione e la temperatura del substrato, sono controllate con attenzione durante la produzione. Poiché la maggior parte della luce solare viene assorbita qui, lo strato intrinseco ha una grande influenza sull'efficienza di conversione e sulle prestazioni del dispositivo.

Strato a Tipo N

Lo strato a tipo n forma la regione semiconduttrice finale della struttura p-i-n. Sebbene relativamente sottile, gioca un ruolo essenziale nell'istituire il campo elettrico interno e nella raccolta degli elettroni generati all'interno dello strato intrinseco.

Una volta create le coppie elettrone-lacuna, il campo elettrico integrato spinge gli elettroni verso il lato a tipo n e le lacune verso il lato a tipo p. Lo strato a tipo n fornisce un percorso efficiente per la raccolta degli elettroni e il trasferimento verso il circuito esterno.

Collaborando con lo strato a tipo p, aiuta a mantenere la separazione delle cariche e riduce le perdite da ricombinazione, consentendo a una maggiore proporzione dei portatori generati di contribuire all'uscita elettrica.

Generazione e Trasporto dei Portatori di Carica

Il funzionamento delle celle solari in silicio amorfo dipende dalla generazione, separazione e raccolta dei portatori di carica. Quando la luce solare entra nel dispositivo, i fotoni vengono principalmente assorbiti all'interno dello strato intrinseco, dove creano coppie di elettrone-lacuna.

Il trasporto dei portatori nel silicio amorfo è diverso da quello nel silicio cristallino perché il materiale manca di una rete cristallina altamente ordinata. La struttura atomica disordinata crea stati e difetti localizzati che riducono la mobilità dei portatori e aumentano la probabilità di intrappolamento dei portatori.

Per compensare queste limitazioni, le celle solari in silicio amorfo si basano fortemente sul campo elettrico integrato creato attraverso lo strato intrinseco. Non appena vengono generati coppie di elettroni e lacune, il campo elettrico li separa. Gli elettroni si muovono verso la regione di tipo n, mentre le lacune si muovono verso la regione di tipo p. La rapida separazione riduce la ricombinazione e migliora l'efficienza di raccolta dei portatori.

Ulteriori miglioramenti delle prestazioni possono essere ottenuti modificando con attenzione lo strato intrinseco. Un approccio comune prevede l'introduzione di piccole quantità di boro durante la deposizione. L'incorporazione controllata di boro può spostare il livello di Fermi, migliorare le caratteristiche elettriche e ottimizzare il campo elettrico interno. Quando implementata correttamente, questa tecnica può migliorare il trasporto dei portatori e contribuire a un'efficienza di conversione più elevata.

Celle Solari in Silicio Amorfo Tandem

Le celle solari in silicio amorfo a giunzione singola possono utilizzare solo una parte dello spettro solare. I fotoni con energia al di sotto dello gap di banda passano attraverso il materiale senza essere assorbiti, mentre i fotoni con energia molto superiore perdono parte della loro energia in eccesso sotto forma di calore. Queste perdite limitano l'efficienza massima che un dispositivo a giunzione singola può raggiungere.

Perché le Strutture Tandem Migliorano l'Efficienza

Per superare queste limitazioni, gli ingegneri hanno sviluppato strutture di celle solari tandem, o multigiunzione. Invece di fare affidamento su un singolo strato assorbitore, le celle tandem sovrappongono verticalmente più giunzioni fotovoltaiche all'interno dello stesso dispositivo. Ciascuna giunzione è progettata con un'energia di gap di banda diversa per assorbire più efficacemente una porzione specifica dello spettro solare.

Quando la luce solare entra nel dispositivo, il livello superiore assorbe prima i fotoni ad alta energia. I fotoni a energia inferiore che passano attraverso continuano a strati più profondi, dove possono ancora essere assorbiti e convertiti in elettricità. Questo approccio a strati consente di utilizzare diverse regioni dello spettro in modo più efficiente.

Distribuendo la luce solare su più strati assorbitori, le strutture tandem riducono le perdite associate alla trasmissione e alla termalizzazione dei fotoni. Di conseguenza, una frazione maggiore dell'energia solare in arrivo può essere convertita in elettricità.

Vantaggi Rispetto alle Celle a Giunzione Singola

Il principale vantaggio delle celle solari in silicio amorfo tandem è la loro maggiore efficienza di conversione teorica rispetto ai design a giunzione singola. Poiché più lunghezze d'onda della luce solare possono essere catturate e utilizzate, le strutture tandem possono generare più elettricità dalla stessa area illuminata.

I design tandem migliorano anche l'utilizzo spettrale e sfruttano meglio l'ampia gamma di lunghezze d'onda presente nella luce solare naturale. Per questa ragione, le architetture multigiunzione sono diventate una delle direzioni di sviluppo più importanti nella tecnologia fotovoltaica in silicio amorfo.

I continui progressi nell'ingegneria dei materiali, nel design delle interfacce e nelle tecniche di deposizione di film sottili continuano a migliorare le prestazioni delle strutture tandem. Combinati con l'architettura p-i-n e meccanismi efficienti di raccolta dei portatori, questi design formano le basi tecnologiche delle moderne celle solari in silicio amorfo.

Processo di Fabbricazione delle Celle Solari in Silicio Amorfo

Preparazione e Pulizia del Substrato

Il processo di fabbricazione inizia con la preparazione di substrati in vetro conduttivo, che servono da base per la struttura della cella solare. Prima che la produzione possa procedere, il vetro deve essere privo di difetti e contaminazioni che potrebbero influenzare la qualità del film sottile.

Il substrato subisce prima un trattamento dei bordi per rimuovere angoli acuti, microcrepe e irregolarità di superficie che possono essersi formate durante il taglio e la manipolazione. Questo passaggio migliora la resistenza meccanica e riduce il rischio di rotture durante le fasi di lavorazione successive.

Dopo la preparazione dei bordi, il vetro viene accuratamente pulito utilizzando una combinazione di lavaggio chimico, trattamento ultrasonico, risciacquo con acqua deionizzata e procedure di asciugatura controllata. Dopo la lavorazione laser, viene solitamente eseguita una seconda fase di pulizia per rimuovere particelle microscopiche e residui generati durante la modellazione. Mantenere una superficie del substrato pulita è essenziale poiché anche piccole contaminazioni possono influenzare l'adesione del film, l'uniformità e le prestazioni del dispositivo.

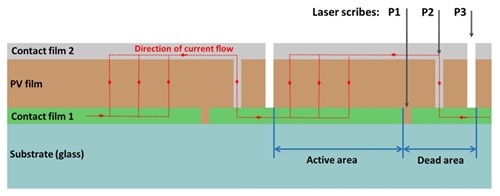

Modellazione Laser e Interconnessione delle Celle

La modellazione laser gioca un ruolo centrale nella creazione della struttura elettrica dei moduli solari in silicio amorfo. Invece di assemblare celle solari individuali, i moduli a film sottile vengono formati direttamente su un grande substrato e poi suddivisi in segmenti di celle interconnesse attraverso una sequenza di operazioni di incisione laser.

Il primo processo di incisione laser crea regioni elettricamente isolate all'interno della rivestimento conduttivo. Questo stabilisce il layout di base della cella e previene percorsi di corrente indesiderati.

Dopo la deposizione del semiconduttore, un secondo passaggio di patterning con laser rimuove porzioni selezionate degli strati a film sottile per creare percorsi conduttivi tra celle vicine. È necessaria una precisa allineamento per garantire un flusso di corrente efficiente e ridurre al minimo le perdite elettriche.

Una terza fase di scrittura laser completa la connessione in serie dei singoli segmenti cellulari. Queste connessioni permettono a più celle di funzionare insieme come un modulo unico con una tensione in uscita più alta. Durante il processo, vengono eseguite verifiche di isolamento e allineamento per verificare la qualità dell'isolamento elettrico e delle connessioni.

Deposizione di Film Sottile e Formazione degli Elettrodi

La deposizione di film sottile è la fase più critica del processo di produzione perché crea la struttura semiconduttore responsabile della conversione dell'energia fotovoltaica.

Una volta pulito, il substrato viene caricato nell'attrezzatura di deposizione e gradualmente riscaldato a una temperatura controllata. Il riscaldamento uniforme è importante perché le variazioni di temperatura possono influenzare la crescita del film e le caratteristiche elettriche.

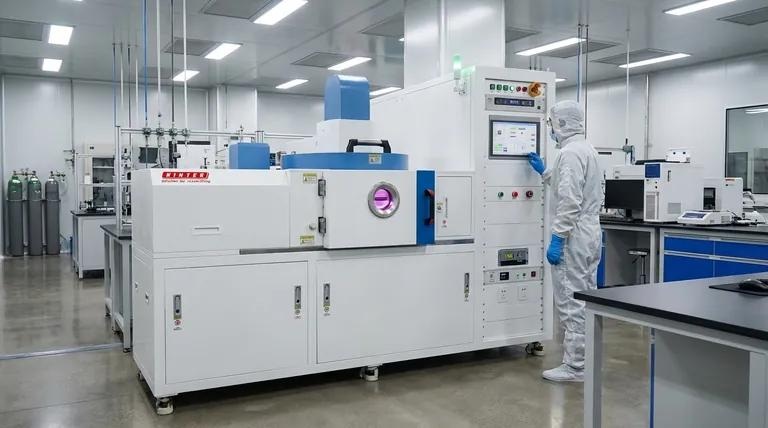

Gli strati semiconduttori vengono quindi depositati utilizzando la Deposizione da Vapor Chimico Plasma Intensificato (PECVD). All'interno della camera di deposizione, i gas di processo vengono introdotti in condizioni di vuoto ed attivati dal plasma. Il livello p-type viene depositato per primo, seguito dallo strato di silicio amorfo intrinseco e infine dal livello n-type, formando la struttura p-i-n completa.

Durante la deposizione, parametri come la composizione del gas, la portata del gas, la pressione della camera, la potenza del plasma e la temperatura del substrato vengono continuamente monitorati. Un controllo preciso del processo è necessario per ottenere uno spessore uniforme, una composizione consistente e una prestazione elettrica affidabile su ampie aree del substrato.

Dopo la deposizione del semiconduttore, viene formata un'elettrodo di fondo metallico utilizzando la sputtering a magnetron. Materiali come alluminio o ossido di zinco dopato con alluminio sono comunemente utilizzati per creare uno strato conduttivo che raccoglie e trasporta in modo efficiente la corrente elettrica generata.

Post-Elaborazione e Controllo Qualità

Dopo che gli strati di semiconduttore e di elettrodo sono stati formati, vengono eseguiti diversi passaggi di post-elaborazione per migliorare la stabilità, l'affidabilità e le prestazioni elettriche.

Il modulo viene prima raffreddato in condizioni controllate per prevenire stress termici, crepe o delaminazione del film. Una volta raffreddato, viene eseguita l'isolamento dei bordi per rimuovere materiali conduttivi vicino al perimetro del modulo ed eliminare percorsi di fuga di corrente indesiderati.

Segue quindi un trattamento termico per ridurre lo stress interno, migliorare la stabilità del film e ottimizzare le proprietà elettriche degli strati semiconduttori. Questo trattamento termico può anche migliorare la qualità dell'interfaccia e ridurre determinati difetti nei materiali.

Successivamente vengono eseguiti test elettrici completi. Vengono misurati parametri di prestazione chiave come la tensione a circuito aperto, la corrente di cortocircuito, la potenza massima in uscita, il fattore di riempimento e l'efficienza di conversione. I moduli vengono anche ispezionati per difetti elettrici, correnti di fuga e comportamenti non uniformi.

Potrebbero essere applicate procedure di ottimizzazione finale per migliorare la qualità del contatto e correggere piccole imperfezioni di produzione prima che i moduli completati siano approvati per il confezionamento e la spedizione.

Vantaggi di Produzione e Sfide

Uno dei principali vantaggi della produzione di celle solari in silicio amorfo è la sua capacità di eliminare molti dei passaggi complessi associati alla produzione di wafer di silicio cristallino. Poiché gli strati semiconduttori vengono depositati direttamente sui substrati, processi come la crescita dei cristalli, il taglio dei wafer e la lavorazione estesa dei materiali sono in gran parte evitati.

Questo approccio produttivo riduce il consumo di materiali, supporta la produzione su larga scala e consente l'uso di substrati leggeri, flessibili e persino parzialmente trasparenti. Di conseguenza, la tecnologia del silicio amorfo può spesso essere prodotta a un costo inferiore rispetto alle tecnologie fotovoltaiche basate su wafer convenzionali.

Nonostante questi vantaggi, rimangono diverse sfide produttive. La qualità degli strati semiconduttori dipende fortemente dal controllo preciso delle condizioni di deposizione, inclusi temperatura, pressione, caratteristiche del plasma e composizione del gas. Anche piccole variazioni di processo possono influenzare l'uniformità del film e le prestazioni elettriche.

Mantenere proprietà di film sottile consistenti su ampie aree del substrato è particolarmente difficile nella produzione su scala commerciale. Anche se i dispositivi su scala di laboratorio hanno raggiunto efficienze di conversione vicine al 15%, i moduli commerciali di grande area operano tipicamente a efficienze inferiori perché raggiungere un'uniformità perfetta su un intero pannello è più difficile.

Tuttavia, la tecnologia del silicio amorfo continua a offrire vantaggi preziosi, tra cui un basso costo di produzione, scalabilità per ampie aree, costruzione leggera, flessibilità meccanica e forti prestazioni in condizioni di luce diffusa e bassa luminosità. Queste caratteristiche continuano a supportarne l'uso nei fotovoltaici integrati negli edifici, nei sistemi energetici portatili, nei prodotti solari speciali e in altre applicazioni fotovoltaiche a film sottile.

Fotodegradazione e Difetti dei Materiali

L'Effetto Staebler-Wronski

Una delle limitazioni più significative delle celle solari in silicio amorfo è il degrado indotto dalla luce, comunemente noto come effetto Staebler-Wronski. Sebbene il silicio amorfo offra vantaggi come un basso costo di produzione, un basso consumo di materiale e buone prestazioni in condizioni di bassa luminosità, le sue proprietà elettriche degradano gradualmente durante l'esposizione prolungata alla luce solare.

Questo degrado non si verifica immediatamente dopo l'installazione. Anziché, si sviluppa progressivamente mentre la cella solare opera sotto illuminazione continua. Durante le prime fasi di funzionamento, il modulo tipicamente offre le sue migliori prestazioni. Col passare del tempo, si verificano cambiamenti strutturali all'interno dello strato assorbitore di silicio amorfo, causando una riduzione graduale dell'efficienza di conversione e dell'output elettrico.

L'effetto Staebler-Wronski è uno dei fattori principali che limita le prestazioni a lungo termine delle celle solari in silicio amorfo idrogenato ed è stato un importante obiettivo della ricerca fotovoltaica per decenni.

Come si Formano i Difetti nel Silicio Amorfo Idrogenato

La maggior parte delle celle solari in silicio amorfo sono prodotte utilizzando silicio amorfo idrogenato (a-Si). Durante la deposizione, gli atomi di idrogeno sono intenzionalmente incorporati nel materiale perché aiutano a neutralizzare i difetti strutturali creati dalla disposizione atomica disordinata del silicio amorfo.

In una cella solare appena fabbricata, molti atomi di idrogeno formano legami stabili Si-H con gli atomi di silicio. Questi legami riducono il numero di difetti elettricamente attivi e migliorano la qualità elettronica del materiale.

Tuttavia, l'esposizione prolungata alla luce solare e allo stress elettrico possono gradualmente destabilizzare alcuni di questi legami. Man mano che i legami Si-H si rompono, si creano legami pendenti all'interno della rete di silicio amorfo. Questi legami pendenti agiscono come siti di difetti elettronici che introducono stati energetici aggiuntivi nel semiconduttore.

Con il progresso del degrado, alcuni atomi di idrogeno diventano mobili e migrano attraverso il materiale. In determinate condizioni, l'idrogeno può accumularsi in regioni localizzate e formare cluster o bolle microscopiche. Sebbene estremamente piccoli, questi cambiamenti strutturali disturbano ulteriormente la rete del semiconduttore e contribuiscono alla formazione di ulteriori difetti.

Gli effetti combinati della formazione di legami pendenti, della migrazione dell'idrogeno e del disordine strutturale aumentano gradualmente la densità dei difetti all'interno dello strato assorbitore, riducendo la qualità elettronica complessiva del materiale.

Impatto sulle Prestazioni della Cella Solare

L'aumento della densità dei difetti influisce direttamente sul trasporto dei portatori di carica e sulle prestazioni fotovoltaiche.

Quando la luce solare viene assorbita all'interno dello strato di silicio amorfo, si generano coppie elettrone-lacuna che devono viaggiare attraverso il semiconduttore prima di essere raccolte dagli elettrodi. In un materiale con relativamente pochi difetti, una grande proporzione di questi portatori può essere raccolta con successo e convertita in energia elettrica utile.

Man mano che si accumulano più legami pendenti e siti di difetti, vengono introdotti ulteriori centri di imprigionamento e ricombinazione dei portatori. Gli elettroni e le lacune diventano più propensi a ricombinarsi prima di raggiungere gli elettrodi di raccolta, riducendo il numero di portatori di carica disponibili per la generazione di elettricità.

Di conseguenza, diversi parametri chiave delle prestazioni diminuiscono gradualmente:

• Corrente di cortocircuito (Isc)

• Fattore di riempimento (FF)

• Efficienza di conversione

• Output di potenza complessivo

Oltre alla fotodegradazione, il silicio amorfo affronta anche una limitazione spettrale legata al suo relativamente ampio gap ottico di circa 1,7 eV. Sebbene questo gap contribuisca a una forte assorbimento della luce visibile e a buone prestazioni in condizioni di bassa luminosità, impedisce un utilizzo efficiente di molti fotoni rossi e infrarossi a bassa energia. Di conseguenza, parte dello spettro solare disponibile non può essere convertita in elettricità, limitando l'efficienza massima dei dispositivi a giunzione singola.

Strategie di Mitigazione

Sebbene la fotodegradazione non possa essere eliminata completamente, sono state sviluppate diverse strategie per ridurne l'impatto e migliorare le prestazioni a lungo termine.

Strutture Tandem

Una delle strategie più efficaci è l'uso di progetti di celle solari a tandem o multi-giunzione. Invece di fare affidamento su un singolo strato assorbitore, più giunzioni p-i-n sono impilate verticalmente, con ogni strato ottimizzato per assorbire una porzione diversa dello spettro solare.

Quando la luce solare entra nel dispositivo, i fotoni ad alta energia vengono assorbiti negli strati superiori, mentre i fotoni a lunghezza d'onda più lunga continuano in strati più profondi dove possono ancora contribuire alla generazione di elettricità. Questo approccio migliora l'utilizzazione spettrale, aumenta l'efficienza di conversione e parzialmente compensano le limitazioni associate al largo gap di banda del silicio amorfo.

Poiché le strutture a tandem generano più energia dalla stessa area illuminata, sono diventate una delle strategie di design più importanti nella tecnologia fotovoltaica moderna a silicio amorfo.

Recupero da Ricottura

Una caratteristica unica del silicio amorfo idrogenato è che una parte significativa della fotodegradazione può essere invertita tramite ricottura.

Durante la ricottura, la cella solare viene riscaldata in condizioni controllate, tipicamente tra circa 130°C e 175°C. L'aumento della temperatura aumenta la mobilità atomica e permette ad alcuni legami Si-H rotti di riformarsi.

Man mano che la densità dei legami sospesi diminuisce, la qualità elettrica del semiconduttore migliora. Il trasporto di portatori di carica diventa più efficiente, le perdite da ricombinazione sono ridotte e parte delle prestazioni fotovoltaiche originali può essere ripristinata.

A seconda della gravità della degradazione e delle condizioni di ricottura utilizzate, una porzione sostanziale dell'efficienza iniziale può recuperarsi. Questa capacità di invertire parzialmente la degradazione indotta dalla luce distingue il silicio amorfo da molti altri materiali fotovoltaici e fornisce un importante percorso per mantenere le prestazioni a lungo termine del dispositivo.

Fattori di Prestazione e Sfide

Fattori Chiave che Influiscono sull'Efficienza

Le prestazioni di una cella solare a silicio amorfo sono fortemente influenzate dalla struttura atomica disordinata del materiale. Rispetto al silicio cristallino, i portatori di carica incontrano più stati e difetti localizzati, rendendo il trasporto e la raccolta dei portatori più difficili. Di conseguenza, per raggiungere un'alta efficienza è necessaria un'ottimizzazione accurata di molteplici parametri materiali, ottici, elettrici e strutturali.

Film Conduttivo Trasparente

Il film conduttivo trasparente funge sia da finestra di trasmissione della luce che da strato di raccolta della corrente. L'alta trasparenza ottica consente a più luce solare di raggiungere lo strato assorbitore, mentre la bassa resistenza elettrica minimizza le perdite di potenza durante il trasporto della corrente.

Conduttività dello Strato Finestra

La conduttività dello strato finestra influisce su quanto efficientemente i portatori fotogenerati si muovono verso gli elettrodi. Una scarsa conduttività aumenta la resistenza in serie e riduce le prestazioni elettriche complessive.

Gap di Banda dello Strato Finestra

Uno strato finestra a largo gap di banda consente a più luce solare di passare attraverso la regione assorbitore senza essere assorbita prematuramente. Una corretta selezione del gap di banda aiuta a massimizzare l'utilizzazione della luce mantenendo caratteristiche elettriche favorevoli.

Concentrazione di Doping

I livelli di doping devono essere controllati con attenzione durante la fabbricazione. Un doping insufficiente può indebolire il campo elettrico interno, mentre un doping eccessivo può introdurre difetti e aumentare la ricombinazione dei portatori.

Trasmittanza della Luce

La quantità di luce solare che raggiunge il livello assorbitore intrinseco influenza direttamente la generazione di corrente. Tutti gli strati superiori, comprese le rivestimenti conduttivi e gli strati finestra, devono essere progettati per minimizzare le perdite ottiche e massimizzare la trasmissione della luce.

Allineamento delle Bande Energetiche

Un trasporto di carica efficiente dipende dal corretto allineamento dei livelli di energia tra strati adiacenti. Bande energetiche ben allineate consentono ai portatori di spostarsi senza problemi attraverso le interfacce, mentre un cattivo allineamento può creare barriere che aumentano le perdite da ricombinazione.

Difetti all'Interfaccia

I difetti alle interfacce degli strati fungono da centri di ricombinazione dove elettroni e lacune vengono persi prima di contribuire all'output elettrico. Ridurre la densità dei difetti all'interfaccia è quindi essenziale per migliorare la durata dei portatori e l'efficienza del dispositivo.

Spessore dello Strato

Lo spessore di ciascun strato funzionale influisce sia sull'assorbimento ottico che sul trasporto dei portatori. Lo strato intrinseco è particolarmente importante perché deve essere abbastanza spesso per assorbire una quantità sufficiente di luce solare pur rimanendo abbastanza sottile per consentire una raccolta efficiente della carica.

Architettura della Cella

Anche il design complessivo del dispositivo influisce sulle prestazioni. La disposizione degli strati, i percorsi di raccolta della corrente, la gestione ottica e le interconnessioni elettriche contribuiscono tutte all'efficienza finale di conversione. Anche materiali di alta qualità possono avere prestazioni inferiori se l'architettura della cella non è ottimizzata correttamente.

Limitazioni delle Prestazioni Correnti

Nonostante i suoi vantaggi, la tecnologia del silicio amorfo continua a fronteggiare diverse limitazioni importanti.

Vincoli di Efficienza di Conversione

La struttura atomica disordinata del silicio amorfo riduce la mobilità dei portatori e aumenta le perdite da ricombinazione rispetto al silicio cristallino. Inoltre, il gap di banda relativamente ampio limita l'utilizzo delle porzioni a bassa energia dello spettro solare. Questi fattori limitano l'efficienza massima raggiungibile dalle celle solari in silicio amorfo a giunzione singola.

Sebbene i miglioramenti continui abbiano aumentato le prestazioni nel corso degli anni, l'efficienza di conversione rimane generalmente inferiore a quella di molte tecnologie fotovoltaiche in silicio cristallino e di film sottili avanzati.

Degradazione Indotta dalla Luce

Un'altra sfida importante è l'effetto Staebler-Wronski, una forma di degradazione indotta dalla luce che si verifica durante un'esposizione prolungata alla luce solare. Col tempo, si formano ulteriori difetti all'interno dello strato di silicio amorfo idrogenato, riducendo l'efficienza di raccolta dei portatori e causando un graduale calo nella produzione di corrente, nel fattore di riempimento e nell'efficienza di conversione complessiva.

Le limitazioni di efficienza e la stabilità a lungo termine rimangono i principali ostacoli a una più ampia adozione.

Tecnologie Emergenti e Direzioni di Ricerca

I ricercatori continuano a sviluppare nuovi materiali, strutture di dispositivi e approcci di produzione per migliorare sia l'efficienza che la stabilità.

Design Tandem e Multi-Giunzionale

Le celle solari tandem combinano più strati assorbitori con diversi gap di banda per catturare una porzione maggiore dello spettro solare. Riducendo le perdite spettrali e migliorando l'utilizzo della luce, le strutture multi-giunzione possono raggiungere efficienze significativamente più elevate rispetto ai dispositivi a giunzione singola convenzionali.

Materiali Conduttivi Trasparenti Avanzati

Nuovi materiali conduttivi trasparenti stanno venendo sviluppati per fornire una resistenza superficiale inferiore, maggiore trasparenza e migliori capacità di gestione della luce. Questi miglioramenti aiutano ad aumentare sia la trasmissione ottica che la conduttività elettrica.

Nuovi Materiali per Strati Finestra

La ricerca si concentra su materiali avanzati per strati finestra che offrono proprietà ottiche ed elettriche migliorate. Gli esempi includono:

• Silicio amorfo carbonioso (a-SiC)

• Silicio amorfo ossigenato (a-SiO)

• Silicio microcristallino (μc-Si)

• Silicio microcristallino carbonioso (μc-SiC)

Questi materiali supportano una migliore ingegneria del gap di banda, una qualità dell'interfaccia migliorata e una maggiore prestazione del dispositivo.

Tecniche PECVD Avanzate

Poiché la qualità del film dipende fortemente dal processo di deposizione, i ricercatori continuano a perfezionare le tecnologie PECVD. Gli approcci avanzati includono:

• RF-PECVD (Radio Frequency PECVD)

• PECVD a Ultra-Alta-Vacuum

• VHF-PECVD (Very High Frequency PECVD)

• PECVD a Microonde

Questi metodi offrono un maggiore controllo sulla crescita del film, migliorano l'uniformità e riducono la formazione di difetti.

Ingegneria dell'Interfaccia e Passivazione dell'Idrogeno

Ridurre la ricombinazione all'interfaccia rimane uno dei metodi più efficaci per migliorare le prestazioni delle celle solari. Strati di tampone avanzati, trattamenti superficiali e tecniche di passivazione dell'idrogeno stanno venendo sviluppati per neutralizzare i difetti, migliorare il trasporto dei portatori e aumentare la stabilità a lungo termine.

Prospettive Future

Sebbene le sfide relative all'efficienza di conversione e alla fotodegradazione persistano, il silicio amorfo continua a offrire diversi vantaggi, tra cui un basso consumo di materiale, un costo di produzione relativamente basso, una costruzione leggera, capacità di deposizione su larga scala e ottime prestazioni in condizioni di scarsa illuminazione.

Si prevede che i progressi futuri derivino dallo sviluppo combinato di architetture tandem, materiali avanzati, ingegneria delle interfacce migliorata, strategie di controllo dei difetti e tecnologie di deposizione di nuova generazione. Man mano che queste innovazioni maturano, sia l'efficienza che la stabilità a lungo termine delle celle solari in silicio amorfo sono destinate a migliorare ulteriormente.

Per questi motivi, ci si aspetta che il silicio amorfo rimanga una tecnologia fotovoltaica a film sottile importante, in particolare nelle applicazioni in cui flessibilità, costruzione leggera, integrazione su larga scala e produzione conveniente sono requisiti chiave.

Conclusione

Le celle solari in silicio amorfo rimangono preziose perché combinano un basso uso di materiali, una produzione flessibile e buone prestazioni in condizioni di scarsa illuminazione. I loro principali limiti sono un'efficienza di conversione inferiore e la degradazione indotta dalla luce, in particolare a causa dell'effetto Staebler-Wronski. I miglioramenti nelle strutture tandem, nei film conduttivi trasparenti, nei processi PECVD, nel controllo delle interfacce e nella passivazione dell'idrogeno continuano a rafforzare il loro ruolo nella tecnologia solare a film sottile.

Domande Frequenti [FAQ]

1. Perché le celle solari in silicio amorfo rimangono rilevanti nonostante abbiano un'efficienza inferiore rispetto alle celle in silicio cristallino?

Le celle solari in silicio amorfo continuano a essere utilizzate perché i loro vantaggi vanno oltre l'efficienza di conversione. Richiedono significativamente meno materiale di silicio, supportano la produzione su larga scala, possono essere depositate su substrati flessibili e funzionano bene in condizioni di scarsa illuminazione e luce riflessa. Per applicazioni come dispositivi interni, fotovoltaico integrato negli edifici, moduli leggeri ed elettronica portatile, questi benefici possono superare le limitazioni di un'efficienza di picco più bassa.

2. Perché lo strato intrinseco è considerato la parte più importante di una cella solare p-i-n in silicio amorfo?

Lo strato intrinseco funge da principale regione di assorbimento della luce, dove viene generata la maggior parte delle coppie elettrone-lacuna. Poiché gli strati di tipo p e n sono relativamente sottili, la maggior parte della conversione fotovoltaica avviene all'interno della regione intrinseca. La sua spessore, qualità del materiale e densità di difetti influenzano direttamente l'assorbimento della luce, la generazione di portatori e l'efficienza di raccolta della carica. Qualsiasi miglioramento nello strato intrinseco ha tipicamente un impatto significativo sulle prestazioni complessive della cella.

3. Come superano le celle solari in silicio amorfo tandem le limitazioni dei design a giunzione singola?

Le celle a giunzione singola possono utilizzare efficientemente solo una porzione limitata dello spettro solare. Le strutture tandem affrontano questa limitazione sovrapponendo più strati fotovoltaici con diverse energie di band-gap. Ogni strato assorbe un intervallo specifico di lunghezze d'onda, consentendo una maggiore conversione della luce solare in elettricità. Questo approccio migliora l'utilizzo spettrale, riduce le perdite di energia e aumenta l'efficienza complessiva di conversione rispetto alle celle solari in silicio amorfo convenzionali a giunzione singola.

4. Perché l'effetto Staebler-Wronski è considerato una delle maggiori sfide nella tecnologia del silicio amorfo?

L'effetto Staebler-Wronski causa un graduale deterioramento delle prestazioni quando le celle in silicio amorfo sono esposte alla luce solare per lunghi periodi. L'illuminazione continua può rompere i legami silicio-idrogeno all'interno del materiale, creando siti di difetto aggiuntivi che intrappolano i portatori di carica e aumentano le perdite per ricombinazione. Man mano che la densità di difetti aumenta, parametri di prestazione importanti come la corrente di cortocircuito, il fattore di riempimento e l'efficienza di conversione diminuiscono, limitando la produzione energetica a lungo termine.

5. Perché il controllo preciso del processo di deposizione PECVD è critico per la produzione di celle solari in silicio amorfo di alta qualità?

Le proprietà elettriche e ottiche dei film di silicio amorfo dipendono fortemente dalle condizioni di deposizione. Parametri come composizione del gas, pressione della camera, temperatura del substrato, potenza del plasma e tassi di flusso del gas influenzano lo spessore del film, l'uniformità, la densità di difetti e le caratteristiche di trasporto dei portatori. Anche piccole variazioni possono influenzare le prestazioni e la coerenza del modulo. Mantenere un rigoroso controllo del processo è quindi essenziale per produrre celle solari affidabili con caratteristiche elettriche stabili su grandi volumi di produzione.
