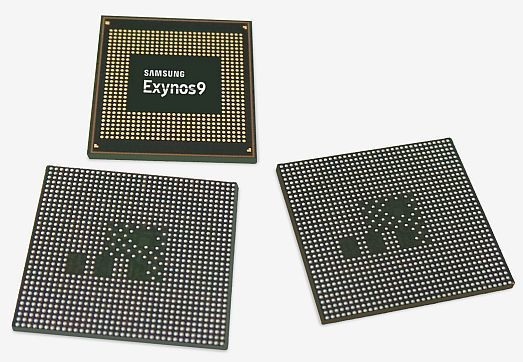

Esplorando i chip ASIC nel 2026

I circuiti integrati specifici per l'applicazione (ASIC) rappresentano un profondo allontanamento dai versatili processori generici, concentrandosi invece sull'esecuzione ad alte prestazioni di compiti precisi.Entro il 2026, gli ASIC avranno una presenza dominante in vari settori critici come l’intelligenza artificiale generativa (GenAI), i sistemi crittografici e le tecnologie automobilistiche.Alimentano l'innovazione offrendo velocità di esecuzione senza pari per algoritmi specializzati, come la moltiplicazione di matrici utilizzata nelle reti neurali, posizionandosi come strumenti senza pari in scenari ad alta intensità di prestazioni.

Questi circuiti mirati mostrano capacità eccezionali negli ecosistemi ad alta intensità di dati dove l’accuratezza e l’efficienza del calcolo sono fondamentali.I modelli di linguaggio naturale su larga scala, che sono alla base di gran parte dei progressi nella GenAI, incarnano questo potenziale.Gli ASIC elaborano con facilità operazioni vaste e complesse, consentendo applicazioni rivoluzionarie in aree come la traduzione in tempo reale o la generazione di contenuti creativi che ridefiniscono le esperienze.

I progressi nella produzione ASIC hanno ridefinito l'innovazione dei semiconduttori, con sviluppi che si estendono dai nodi consolidati da 5 nm ai transistor Gate-All-Around da 2 nm all'avanguardia.Un segno distintivo di questi sviluppi è la crescente adozione di architetture chiplet.Questi moduli interconnessi uniscono funzionalità come calcolo, memoria e input/output tramite interconnessioni ultraveloci, dimostrando sia l'ingegnosità tecnica che l'applicabilità pratica.

I principali componenti tecnologici consolidano la forza degli ASIC:

• Memoria ad elevata larghezza di banda (HBM3e), che garantisce un rapido accesso ai dati in condizioni impegnative.

• Sistemi di gestione dell'energia integrati, progettati strategicamente per ridurre al minimo il dispendio energetico durante attività ad alta prestazione.

• Protocolli di sicurezza su chip per migliorare la salvaguardia dei dati sensibili, particolarmente rilevanti per applicazioni come i sistemi crittografici.

Considerazioni così sfumate nella progettazione ASIC esemplificano la fusione tra ingegneria di precisione e implementazione pratica, consentendo piattaforme computazionali compatte ma potenti.

L'adozione degli ASIC vede uno slancio crescente poiché sfide come la stagnazione della Legge di Moore ostacolano la scalabilità tradizionale dei processori.La ricerca di innovazioni rivoluzionarie spinge all’adozione degli ASIC, che eccellono in scalabilità, efficienza energetica e stabilità operativa.

Gli ASIC devono gran parte della loro abilità alla co-ottimizzazione hardware-software.Incorporando la logica specifica dell'applicazione direttamente nel silicio, questi chip ottengono riduzioni significative della latenza, riducono il consumo di energia e garantiscono un'affidabilità senza precedenti.Questa integrazione armoniosa offre vantaggi innegabili per sistemi completi come modem 5G, motori di inferenza AI e veicoli autonomi.È una testimonianza di come la precisione personalizzata nella progettazione possa trasformare i risultati orientati allo scopo in realtà.

Gli ASIC stanno rimodellando il panorama operativo in numerosi settori.Nella tecnologia automobilistica, questi chip conferiscono ai veicoli autonomi capacità decisionali in tempo reale.Gestendo i dati sensoriali attraverso calcoli di rete neurale ottimizzati, garantiscono un funzionamento senza interruzioni anche in presenza di rigorose restrizioni sulla latenza o sul carico computazionale.

Nei sistemi crittografici, gli ASIC consentono un'autenticazione rapida e sicura delle transazioni, rafforzando le prestazioni della rete blockchain.Allo stesso tempo, il dominio in espansione dell’edge computing raccoglie dividendi significativi dall’implementazione degli ASIC.I chip compatti ed efficienti dal punto di vista energetico apportano potenza di calcolo avanzata ai dispositivi decentralizzati, consentendo applicazioni in aree come la manutenzione industriale predittiva e l'analisi sanitaria personalizzata.Questa integrazione è alla base di un’audace ridefinizione dell’interazione tra potenza, portabilità e precisione, dimostrando il potenziale di una solida elaborazione localizzata in fattori di forma miniaturizzati.

L’innovazione ASIC incarna uno spostamento verso soluzioni che soddisfano esigenze specifiche e ad alta priorità.L’attenzione alla progettazione su misura mostra come la specializzazione surclassa costantemente la generalizzazione nelle tecnologie mission-critical.Un aspetto sorprendente risiede nel modo in cui i progressi all’interno degli ASIC si interconnettono con il progresso parallelo nell’ottimizzazione del software e degli algoritmi, sottolineando un ciclo di crescita reciprocamente vantaggioso.

Il delicato equilibrio tra prestazioni, miniaturizzazione ed efficienza cattura l’essenza delle scoperte ingegneristiche e questi progressi ispirano una collaborazione senza precedenti tra le discipline.Dando priorità ai vantaggi applicativi mirati senza eccedenze, gli ASIC perfezionano la loro posizione come spina dorsale di innumerevoli tecnologie di trasformazione.

Flusso di lavoro della progettazione ASIC

Lo sviluppo degli ASIC nel 2026 ha abbracciato l’influenza dirompente degli strumenti EDA (Electronic Design Automation) basati sull’intelligenza artificiale.Questi strumenti apportano accelerazione e precisione al processo di progettazione, in particolare nelle fasi di ottimizzazione come il posizionamento e l'instradamento, per soddisfare la crescente complessità dell'elettronica di prossima generazione.Il percorso di progettazione ASIC è costituito da più fasi che richiedono focalizzazione acuta, strategie creative e padronanza del settore.

Nella fase architettonica, il chip è segmentato in componenti funzionali integrali, inclusi ma non limitati a core AI, controller di memoria e interfacce di rete.Gli obiettivi relativi al consumo energetico, alle prestazioni e alle dimensioni sono fissati per soddisfare le esigenze pratiche e gli standard del settore.

• I compromessi in termini di potenza, prestazioni e area influiscono sul funzionamento complessivo del chip.I progetti efficienti dal punto di vista energetico per i dispositivi edge richiedono un'attenta messa a punto per mantenere la velocità di elaborazione.

• Le osservazioni empiriche rivelano che la collaborazione coesa incoraggia il perfezionamento iterativo.Tali processi mirano a prevedere e affrontare sfide, che vanno dalla regolazione termica negli acceleratori di intelligenza artificiale ai meccanismi di scalabilità adattiva nelle implementazioni dei data center, prima delle fasi di sviluppo più profonde.

La fase di progettazione logica si concentra sulla specifica della funzionalità prevista del chip tramite linguaggi di descrizione hardware (HDL) come Verilog e VHDL.Questa attività genera astrazioni Register Transfer Level (RTL) che delineano il movimento dei dati tra i registri e definiscono comportamenti logici.

• L'efficienza a valle di processi come la sintesi dipende fortemente dalla coerenza e dalla qualità ottimizzata dei progetti RTL.Configurazioni inefficienti rischiano la propagazione di colli di bottiglia sistemici.

• La progettazione modulare è ormai comune e utilizza librerie e moduli di codice verificati per accelerare la progettazione mantenendo la qualità.Nei sistemi ad alte prestazioni, vengono aggiunti circuiti di controllo degli errori e logica di autoregolazione a livello RTL per proteggere il funzionamento durante carichi di lavoro pesanti.

La verifica rappresenta il passaggio indispensabile in cui le ipotesi di progettazione vengono sottoposte a test rigorosi per individuare guasti su più dimensioni, termiche, elettriche e computazionali.Strumenti come i sistemi di emulazione basati su FPGA e le configurazioni dei gemelli digitali sono fondamentali per valutare il comportamento degli ASIC in condizioni pratiche.

• Gli scenari di convalida vengono ampliati per soddisfare le diverse condizioni operative e rivelare casi limite.Gli ASIC ad alta frequenza per l'elaborazione dei dati richiedono controlli rigorosi per la stabilità del segnale in caso di variazioni di temperatura e tensione.

• I flussi di lavoro di verifica utilizzano simulazioni per esaminare il movimento, la coordinazione e l'interazione tra i sottocomponenti all'interno dei chip durante attività di elaborazione dati su larga scala.Ciò garantisce funzionalità coese prima che inizino le transizioni di produzione.

La fase di progettazione fisica passa da costrutti logici astratti a layout materiali popolati da intricate reti di transistor.Sfruttando nodi di fabbricazione all’avanguardia come le tecnologie a 3 nm presso fonderie consolidate, ottenendo una densità senza precedenti mantenendo l’efficienza energetica.

• Le interazioni coordinate tra i team di progettazione e produzione si affidano sempre più ad algoritmi di ottimizzazione, personalizzati per alleviare sfide quali eccessive dispersioni di potenza o ritardi dei cavi in ​​layout complessi.Il feedback tra i team di sviluppo e fabbricazione migliora le configurazioni per una migliore compatibilità litografica.

• Parallelamente, vengono perseguiti ulteriori approcci sperimentali, comprese configurazioni alternative e adattamenti a vincoli specifici dei nodi, per una migliore integrazione con metodologie di fabbricazione in costante evoluzione.

Il culmine del ciclo di vita dell'ASIC si traduce nella fase di tape-out, che consolida i progetti di progettazione dettagliati per l'implementazione della produzione.Pratiche di produzione avanzate, come la fotolitografia abbinata a tecnologie di packaging eterogenee all’avanguardia come 2.5D CoWoS, costituiscono la spina dorsale della produzione fisica.

• I rigorosi protocolli di ispezione implementati dai team di produzione convalidano l'allineamento con le prescrizioni di progettazione iniziali.Il feedback generato attraverso queste valutazioni spesso ritorna alle iterazioni di progettazione, fungendo da impalcatura per miglioramenti futuri.

• L'efficienza e la precisione osservate durante i cicli di produzione trovano diretta applicabilità in domini che richiedono affidabilità sotto carichi computazionali pesanti, come si vede nelle infrastrutture di intelligenza artificiale e nelle piattaforme di calcolo ad alte prestazioni.

La progressione iterativa vista nello sviluppo ASIC enfatizza la ricerca di metriche PPA raffinate su misura per rilevanza pratica ed eccellenza delle prestazioni.Le fasi che comprendono l'analisi dell'architettura, l'assemblaggio logico e la complessa fabbricazione fisica esemplificano la miscela di creatività tecnica e precisione empirica che caratterizza i moderni flussi di lavoro ASIC.

Allineando metodi innovativi con competenze collettive, il settore continua il suo slancio in avanti, fornendo soluzioni hardware eccezionalmente in sintonia con le esigenze di scalabilità, resilienza operativa ed efficienza energetica in scenari tecnologici competitivi.

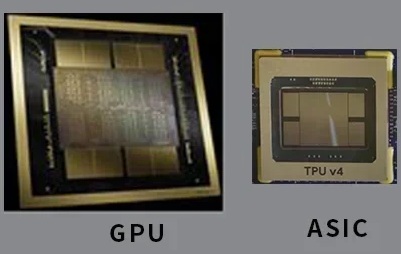

Valutazione degli ASIC rispetto alle GPU: punti di forza e sfide

I circuiti integrati specifici per l'applicazione (ASIC) sono realizzati appositamente per attività a funzione singola, incorporando logica hardware dedicata per eseguire operazioni specifiche con elevata efficienza.Al contrario, le unità di elaborazione grafica (GPU) agiscono come motori di elaborazione paralleli flessibili, adatti a gestire carichi di lavoro diversi ed impegnativi.La disparità nelle loro filosofie di progettazione definisce i rispettivi punti di forza e i compromessi, enfatizzando le decisioni richieste nella scelta tra le due tecnologie.

Vantaggi degli ASIC

Gli ASIC, in base alla progettazione, ottimizzano le prestazioni e l'utilizzo di energia per applicazioni specifiche, ottenendo risultati ineguagliabili in carichi di lavoro specializzati.

• Attraverso l'esclusione dei componenti tipici dei chip generici come CPU e GPU, gli ASIC raggiungono un'eccezionale densità di chip.Ciò consente di ridurre le dimensioni fisiche fino a cinque volte in applicazioni chiave come l’intelligenza artificiale.

• I data center dotati di ASIC segnalano un calo del consumo energetico, spesso compreso tra il 50% e il 70%.Questa riduzione si allinea perfettamente con gli sforzi globali volti ad adottare sistemi efficienti dal punto di vista energetico e ridurre l’impronta di carbonio.

• Il minor consumo di energia si traduce in risparmi pratici ed efficienza operativa, come minori richieste di raffreddamento, minori risorse fisiche per le infrastrutture e flessibilità per scalare le operazioni.

Gli ASIC affrontano anche le sfide della latenza in tempo reale:

• Evitando operazioni di memoria estranee, che possono limitare le prestazioni della GPU durante l'inferenza in tempo reale, gli ASIC forniscono la reattività richiesta nelle applicazioni critiche.Ad esempio, le industrie che fanno affidamento su veicoli autonomi, sistemi di rilevamento istantaneo delle frodi o assistenti digitali iperinterattivi apprezzano questi guadagni di reattività a livello di microsecondi.

I vantaggi economici emergono man mano che la produzione ASIC scala:

• Sebbene lo sviluppo iniziale sia costoso, la produzione in grandi volumi riduce drasticamente i costi unitari, con implementazioni mature che producono modelli di livello consumer a partire da 0,30 dollari.Ciò rende gli ASIC particolarmente dannosi per le industrie dipendenti dall’apprendimento automatico ripetitivo o dalle pipeline di inferenza.

In particolare, gli specialisti operativi negli ambienti cloud sottolineano i vantaggi pratici dell’utilizzo degli ASIC AI.Questi sistemi generano meno calore, richiedono meno interventi meccanici, consentendo ai team di concentrarsi su cicli di innovazione estesi o di ridimensionare le infrastrutture per soddisfare le richieste future.

Svantaggi degli ASIC

Lo sviluppo dell'ASIC presenta ostacoli che ne mitigano i vantaggi altrimenti significativi, soprattutto in termini di costi, adattabilità e rischi logistici.

• I costi iniziali per lo sviluppo di ASIC avanzati sono elevati e si prevede che raggiungeranno i 500 milioni di dollari per progetti all'avanguardia entro il 2026. Barriere così elevate limitano l'accesso alle industrie che possono giustificare una produzione su larga scala per distribuire i costi nel tempo.

• Il successo nell'implementazione dell'hardware ASIC dipende da una previsione affidabile della domanda.Questo requisito espone le organizzazioni ai rischi di mercati fluttuanti o cambiamenti improvvisi nel panorama tecnologico, dove errori di calcolo potrebbero rendere irrecuperabili investimenti significativi.

Gli ASIC, per loro natura, non hanno la capacità di evolversi dinamicamente:

• Quando gli algoritmi software superano le capacità integrate nel progetto ASIC, l'hardware sottostante spesso diventa irrilevante o inutilizzabile.Al contrario, le GPU offrono l'adattabilità degli aggiornamenti software riprogrammabili per adattarsi a carichi di lavoro in rapida evoluzione.

• Il rigido processo di progettazione una tantum degli ASIC, che dura da 12 a 24 mesi, costituisce una discrepanza con settori come quello dei giochi o della ricerca sull'intelligenza artificiale, dove le tendenze tecnologiche si evolvono su una sequenza temporale accelerata.In confronto, le GPU vengono sottoposte ad aggiornamenti iterativi su base trimestrale per rimanere allineate ai nuovi standard di settore.

I problemi logistici presentano ulteriori complicazioni:

• Gli intoppi o gli impedimenti nella produzione, come le controversie sulla proprietà intellettuale, possono far deragliare le tempistiche del progetto.Anche le organizzazioni ben finanziate hanno dovuto affrontare ritardi che si ripercuotono su tutta la pipeline dei prodotti, amplificando il rischio di progetto per le industrie con severi requisiti di consegna.

Applicazioni

I fattori distintivi tra ASIC e GPU si manifestano chiaramente nelle applicazioni pratiche, dove la loro implementazione dipende fortemente dalle esigenze specifiche dell'attività.

• Gli ASIC eccellono se applicati a operazioni ripetitive e altamente prevedibili che richiedono un'evoluzione minima nel tempo.I casi d'uso includono il mining di Bitcoin, attività di inferenza AI strettamente mirate e piattaforme di edge computing ottimizzate.

• Le GPU, al contrario, dominano gli ambienti in cui flessibilità e innovazione sono fondamentali.Questi includono la ricerca sull’apprendimento automatico, esperimenti esplorativi sull’intelligenza artificiale, pipeline di rendering complesse e applicazioni che richiedono potenza di calcolo generalizzata.

La decisione tra ASIC e GPU rivela una delicata danza tra specializzazione e adattabilità.Le organizzazioni che valutano queste tecnologie non devono solo considerare i parametri di riferimento delle prestazioni, ma anche valutare le caratteristiche economiche, di sviluppo e del ciclo di vita che definiscono il proprio settore o la propria strategia operativa.

Fondamentalmente, il dibattito tra ASIC e GPU mette in luce il più ampio dialogo tecnologico tra efficienza e flessibilità.Questa interazione dinamica continua a modellare il modo in cui le industrie ampliano i confini, creano opportunità e si adattano alla rapida evoluzione tecnologica.Comprendere questo equilibrio offre preziose informazioni sulla traiettoria dei progressi computazionali contemporanei e sul loro ruolo nel plasmare un progresso sociale più ampio.

Tipi di architetture ASIC

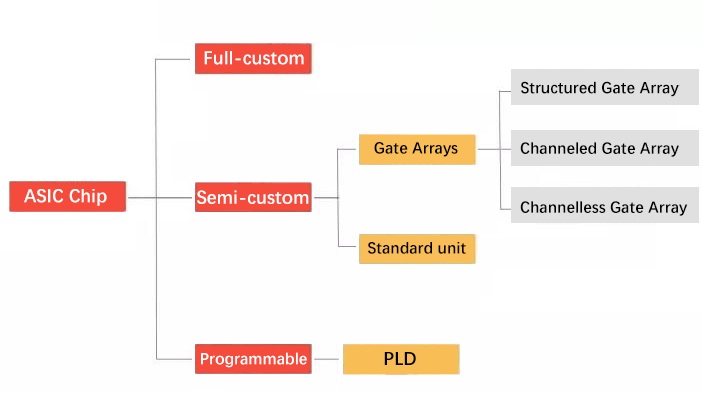

Le architetture ASIC possono essere organizzate in base alle metodologie di progettazione o alle aree di applicazione.Queste classificazioni forniscono informazioni dettagliate sulle tecniche sfumate dell'ingegneria dei semiconduttori progettate per ottimizzare la funzionalità dei chip in diversi domini.I recenti progressi rivelano che le tecnologie emergenti stanno determinando trasformazioni significative in queste aree.

Categorizzazione per metodologia di progettazione

La metodologia di progettazione dei dispositivi ASIC influenza il loro livello di ottimizzazione, il costo di produzione complessivo e l'idoneità per varie applicazioni.

• Chip completamente personalizzati

I progetti ASIC completamente personalizzati implicano la realizzazione scrupolosa di ogni transistor e cella per ottenere le massime prestazioni ed efficienza possibili.Questa complessa metodologia è particolarmente preziosa per le applicazioni che richiedono velocità e precisione senza pari, come i processori di supercalcolo o i sistemi utilizzati nel trading finanziario in cui la bassa latenza può avere un impatto diretto sui risultati economici.La natura meticolosa della progettazione completamente personalizzata garantisce una personalizzazione eccezionale ma richiede molto tempo e competenze collaborative nell'ingegneria microarchitettonica.I team che lavorano su tali progetti spesso affrontano sfide tecniche complesse legate alla progettazione manuale.

• Chip semi-personalizzati

I progetti semi-personalizzati utilizzano "celle standard" pre-testate, consentendo agli ingegneri di concentrarsi su layout e funzionalità senza personalizzare ogni singolo transistor.Questi ASIC sono particolarmente efficaci in settori come i sistemi automobilistici o i macchinari industriali, dove è essenziale una combinazione di affidabilità e prestazioni pratiche.La natura prestrutturata di questa metodologia riduce i cicli di sviluppo, consentendo ai produttori di allineare i programmi di rilascio dei prodotti alle richieste del mercato.Questo equilibrio tra flessibilità ed efficienza favorisce un approccio pragmatico allo sviluppo dei chip, soprattutto quando si presentano scadenze o pressioni sulla scalabilità.

• ASIC strutturati (Legacy Gate Array)

Le architetture ASIC strutturate presentano transistor prefabbricati, limitando la personalizzazione alle interconnessioni.Sebbene la loro prevalenza sia diminuita, questi progetti rimangono pertinenti per applicazioni di nicchia che privilegiano una flessibilità moderata a costi di sviluppo ridotti.Ad esempio, alcuni sistemi di telecomunicazioni legacy traggono vantaggio dagli ASIC strutturati grazie alla loro funzionalità prevedibile e all'elevata redditività nel lungo periodo di vita del prodotto.La loro stabilità e la minore complessità forniscono valore in contesti che richiedono prestazioni affidabili.

• ASIC programmabili (FPGA/PLD)

Gli ASIC programmabili, inclusi FPGA (Field Programmable Gate Array) e PLD (Dispositivi logici programmabili), sono componenti essenziali durante le fasi di prototipazione dello sviluppo ASIC.La loro natura riprogrammabile consente test e perfezionamenti iterativi, particolarmente utili nei primi progetti in cui le regolazioni delle prestazioni devono tenere conto delle condizioni dinamiche del mondo reale.I team di ingegneria aerospaziale utilizzano spesso FPGA per l'ottimizzazione degli algoritmi durante i voli di prova prima di finalizzare i progetti ASIC.L'adattabilità dei dispositivi programmabili consente agli ingegneri di sperimentare senza impegnarsi prematuramente nelle specifiche di produzione.

Categorizzazione per applicazione

Le classificazioni basate sulle applicazioni sottolineano il modo in cui i settori chiave sfruttano le architetture ASIC per soddisfare requisiti tecnologici specifici.

• TPU (unità di elaborazione tensore)

Le unità di elaborazione tensore sono progettate per gestire operazioni di matrice integrate nei framework di apprendimento automatico.La loro capacità di elaborare in modo efficiente modelli ad alto rendimento li rende preziosi in aree come le simulazioni di veicoli autonomi o le piattaforme sanitarie predittive che analizzano grandi set di dati.Fornendo velocità di calcolo e scalabilità senza precedenti, le TPU ridefiniscono le aspettative nell'addestramento dei modelli AI e nell'analisi dei dati complessi.

• LPU (unità di elaborazione linguistica)

Le unità di elaborazione del linguaggio sono ottimizzate per l'elaborazione sequenziale dei dati e il throughput della memoria, rendendole fondamentali per le attività di comprensione del linguaggio naturale.Questi chip alimentano applicazioni come software di assistente virtuale in grado di gestire sofisticatamente i dialoghi e analizzatori di documenti basati sull’intelligenza artificiale utilizzati nei flussi di lavoro legali o tecnici.Le LPU eccellono nel colmare il divario tra la potenza computazionale grezza e la comprensione contestuale raffinata.

• NPU (unità di elaborazione neurale)

Le unità di elaborazione neurale sono progettate su misura per i dispositivi consumer che eseguono operazioni di intelligenza artificiale efficienti in termini di risorse, tra cui riconoscimento facciale, analisi vocale e controlli gestuali intuitivi.Incorporate negli smartphone, nella tecnologia indossabile e nei dispositivi IoT, le NPU facilitano funzionalità avanzate senza compromettere le prestazioni della batteria.La loro integrazione riflette tendenze più ampie verso l’edge computing decentralizzato, in cui i dispositivi eseguono in modo indipendente algoritmi complessi invece di fare affidamento sull’infrastruttura cloud.

Le architetture ASIC continuano ad evolversi insieme alle moderne esigenze tecnologiche.Attraverso progetti specializzati che soddisfano esigenze operative distinte, gli ingegneri sbloccano il potenziale di trasformazione in tutti i settori.Dai sistemi IoT ad alta efficienza energetica alla formazione basata sull'intelligenza artificiale ad alte prestazioni, questi progetti personalizzati in silicio dimostrano il valore duraturo dell'ingegneria di precisione.Ogni innovazione porta con sé la promessa di funzionalità migliorate volte ad affrontare sfide sempre più complesse.

Innovazioni ASIC pionieristiche destinate a ridefinire il 2026

Gli innovatori del settore stanno costantemente perfezionando le tecnologie ASIC (circuiti integrati specifici per l'applicazione), navigando nel panorama in rapida evoluzione con l'obiettivo di rimanere all'avanguardia nei mercati competitivi.I loro sviluppi pionieristici influenzano in modo significativo settori come il cloud computing, l’intelligenza artificiale (AI), i sistemi autonomi e l’elettronica di consumo.Di seguito vengono descritti in dettaglio i progressi più importanti.

GoogleTPU v7

TPU v7 di Google rappresenta l'avanguardia della tecnologia per l'inferenza LLM (Large Language Model) su iperscala.La sua sofisticata architettura sfrutta interconnessioni ottiche a larghezza di banda elevata insieme alla memoria a larghezza di banda elevata (HBM), consentendo un'elaborazione ininterrotta in tempo reale raggiungendo al contempo l'equilibrio operativo.L’adozione della rete ottica serve a ridurre la latenza nei sistemi distribuiti, un’evoluzione essenziale per soddisfare le crescenti richieste di elaborazione dell’intelligenza artificiale.Mentre le applicazioni IA continuano a rimodellare il coinvolgimento umano e l’automazione, TPU v7 emerge come un passo fondamentale verso una scalabilità senza precedenti nella comprensione del linguaggio naturale e nell’implementazione di sistemi intelligenti.

AWSTrainium3

Amazon Web Services (AWS) amplia il proprio ruolo nelle soluzioni AI incentrate sul cloud con il rilascio di Trainium 3, un chip su misura per l'addestramento di modelli IA espansivi con una maggiore efficienza in termini di costi.Il suo design ottimizza l’interazione tra potenza computazionale e convenienza, affrontando la crescente prevalenza di servizi di intelligenza artificiale che alimentano le industrie di tutto il mondo.AWS sfrutta la profonda esperienza della sua vasta infrastruttura di intelligenza artificiale incorporando perfezionamenti del software in Trainium 3, garantendo che offra sia accessibilità che prestazioni, un fattore chiave per le imprese e gli istituti di ricerca che cercano di accelerare le proprie capacità di intelligenza artificiale.

MicrosoftMaia100

Microsoft ha fatto passi da gigante con il suo ASIC Maia 100, un'innovazione fondamentale per consentire prestazioni di intelligenza artificiale senza soluzione di continuità sulla sua piattaforma Azure e sui sistemi ChatGPT.Al centro dei risultati di Maia 100 ci sono flussi di dati migliorati e algoritmi ottimizzati, che consentono la gestione ad alta efficienza di vari carichi di lavoro di intelligenza artificiale come interfacce conversazionali, elaborazione del linguaggio naturale e modellazione predittiva.Questi attributi sono in linea con le richieste in continua evoluzione di reattività immediata e rigore computazionale in tutti i settori all’avanguardia.

Chip del Dojo Tesla

Il chip Dojo di Tesla introduce capacità di elaborazione trasformativa su misura per la visione artificiale e i sistemi autonomi in tempo reale.Con una notevole reattività nell'analisi degli input sensoriali e un'efficienza senza pari della rete neurale, il chip supporta sviluppi avanzati nel riconoscimento dei modelli di traffico, nell'ottimizzazione della risposta situazionale durante la guida notturna o in condizioni meteorologiche avverse e nei modelli decisionali adattivi.Reinventando il ruolo degli ASIC all’interno della tecnologia di guida autonoma, Tesla dimostra una visione convincente per il futuro dei trasporti intelligenti e scalabili.

ASIC incentrati sul consumatore

L’elettronica di consumo ha visto passi da gigante nella funzionalità AI sul dispositivo, abilitata da chip come il Neural Engine di Apple e l’Hexagon NPU di Qualcomm.Questi ASIC ottimizzano processi come il riconoscimento facciale, gli assistenti vocali e la personalizzazione guidata dall'utente, offrendo esperienze utente fluide e migliorando al tempo stesso la sicurezza attraverso funzionalità di intelligenza artificiale offline.Tali progressi riducono la dipendenza dalla costante connettività cloud, favorendo applicazioni ottimizzate per la privacy e adattate alle preferenze individuali.Inoltre, gli sforzi di collaborazione dei produttori di dispositivi e degli innovatori di chip continuano a rimodellare le aspettative per un’intelligenza artificiale accessibile nella tecnologia personale.

Trasformazione a livello di settore attraverso la competizione strategica ASIC

Il rapidissimo progresso delle tecnologie ASIC sottolinea un cambiamento fondamentale all’interno delle industrie globali.L’evoluzione della “corsa agli armamenti dell’intelligenza artificiale” vede i principali attori in lizza per il dominio competitivo in settori quali ecosistemi basati su cloud, macchinari autonomi e dispositivi di consumo.Questa intensità riflette sia ambizioni a breve termine che strategie di vasta portata volte a rivoluzionare settori come la realtà aumentata, il monitoraggio ambientale di precisione e l’emergere di infrastrutture interconnesse.Mentre le aziende esplorano progetti ASIC su misura per ritagliarsi nuove nicchie, le implicazioni si estendono oltre la redditività, innescando sfide e opportunità che ridefiniranno la sinergia uomo-macchina.

Conclusione

Gli ASIC continuano a ridefinire l'elaborazione moderna offrendo prestazioni elevate, bassa latenza ed efficienza energetica per applicazioni mirate.La loro forza risiede nella specializzazione, che le rende ideali per l'inferenza dell'intelligenza artificiale, l'edge computing e i sistemi in tempo reale, mentre i loro limiti includono costi di sviluppo elevati e flessibilità ridotta rispetto alle GPU.Poiché le industrie richiedono un'elaborazione più rapida ed efficiente, l'innovazione ASIC rimane focalizzata sul bilanciamento di prestazioni, scalabilità ed efficienza energetica.Con i continui progressi nei metodi di progettazione e nell’architettura, si prevede che gli ASIC svolgeranno un ruolo nel plasmare le tecnologie future in più settori.

Domande frequenti [FAQ]

1. Quali sono le applicazioni pratiche dei chip ASIC?

I chip ASIC vengono utilizzati in sistemi che richiedono alta velocità ed efficienza per un compito specifico.Sono comuni nell’elaborazione dell’intelligenza artificiale, nei sistemi di dati sicuri, nei dispositivi mobili e nell’elettronica automobilistica.Ad esempio, aiutano ad accelerare l’elaborazione dei dati nell’intelligenza artificiale, a gestire la crittografia in sistemi sicuri, a migliorare l’elaborazione del segnale negli smartphone e a supportare le funzioni radar nei veicoli moderni.Il loro design mirato consente loro di eseguire queste attività rapidamente e con un consumo energetico ridotto.

2. Quali sono le caratteristiche principali della tecnologia dei chip ASIC?

La tecnologia ASIC è nota per essere altamente specializzata ed efficiente.Ogni chip è progettato per un unico scopo, il che gli consente di funzionare meglio dei processori generali per tale attività.Rimuove le funzioni non necessarie e si concentra solo su ciò che è necessario, migliorando la velocità e riducendo il consumo energetico.Ciò rende gli ASIC ideali per le applicazioni che richiedono prestazioni stabili, coerenti e ottimizzate.

3. Come svolgono i loro compiti i chip ASIC?

I chip ASIC funzionano utilizzando circuiti fissi progettati durante la produzione.Una volta costruiti, seguono una funzione prestabilita e non possono essere modificati.Questa struttura fissa consente loro di svolgere i propri compiti in modo molto efficiente, come l’elaborazione dei dati dell’intelligenza artificiale o l’esecuzione di algoritmi di crittografia.Poiché non sono flessibili come gli altri processori, si concentrano sullo svolgimento molto bene di un lavoro con un'alta velocità e un basso consumo energetico.
