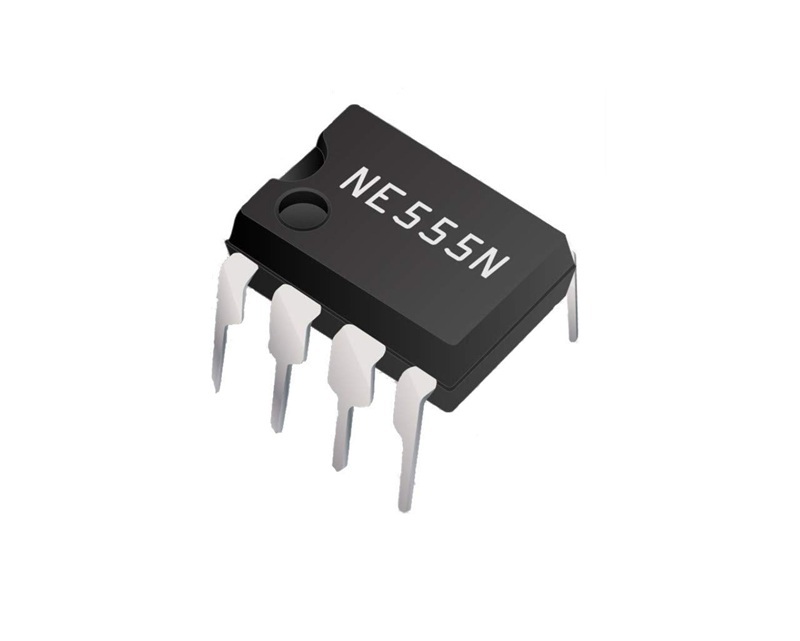

555 Timer IC Spiegato, Architettura Interna, Modalità e Usi

Il timer 555 è un IC misto compatto utilizzato per temporizzazione, generazione di impulsi, oscillazione e controllo di switching semplice. I suoi comparatori interni, il divisore di tensione, il latch, il transistor di scarica e lo stadio di uscita consentono di operare in modalità monostabile, astabile e bistabile. Questo articolo spiega le considerazioni progettuali del timer 555, le funzioni dei pin, l'architettura interna, le applicazioni pratiche, la precisione di temporizzazione, le varianti del dispositivo e i fattori di selezione.

Catalogo

Considerazioni Progettuali del Timer 555

Il timer 555 tende a comportarsi più come un blocco costruttivo compatto e a segnale misto piuttosto che come un “timer di base,” e questa distinzione si nota nel momento in cui ci si appoggia in un circuito reale. Internamente, combina una rete di riferimento, stadi decisionali analogici, memorizzazione digitale di stato e un dispositivo di alimentazione che interagisce direttamente con il nodo RC esterno. Il risultato è una parte che può sembrare rassicurante e prevedibile in una configurazione e sorprendentemente sensibile in un'altra, a seconda di come i componenti e il layout circostanti trattano il nodo di temporizzazione.

Blocchi Funzionali Interni e Cosa Implicano

All'interno del dispositivo, un divisore di resistori stabilisce due livelli di confronto che sono comunemente descritti come frazioni di VCC. Quei punti di riferimento impostano i confini che la tensione del condensatore di temporizzazione attraversa durante la carica e la scarica, motivo per cui il 555 può produrre soglie ripetibili anche quando la tensione di alimentazione cambia moderatamente.

Il nodo di temporizzazione è monitorato da due comparatori, ognuno dei quali cerca un evento di attraversamento rispetto ai livelli di riferimento interni. Su un oscilloscopio, queste transizioni appaiono spesso molto nitide e stabili. Tuttavia, i comparatori forniscono principalmente punti di commutazione coerenti, mentre la precisione complessiva della temporizzazione dipende comunque da fattori come le tolleranze dei componenti, la temperatura e le condizioni operative.

Un latch SR memorizza il suo stato dopo che una soglia è stata attraversata. Lo stato memorizzato controlla quindi lo stadio di uscita e il percorso di scarica. Questa funzione di memoria consente a una breve variazione del segnale nel nodo di temporizzazione di cambiare l'uscita e mantenerla in quello stato fino a quando non viene raggiunta la soglia opposta. Questo comportamento è utile nei circuiti "one-shot" ma può anche causare cambiamenti imprevisti nell'uscita in condizioni rumorose.

Un transistor di scarica fornisce un percorso a bassa impedenza per svuotare rapidamente il condensatore esterno quando comandato dal latch. Quella forte azione di scarica è uno dei motivi pratici per cui il 555 può sostenere l'oscillazione con un numero minimo di parti esterne, ma significa anche che il nodo di temporizzazione può subire impulsi di corrente acuti che si accoppiano a terra e a tracciati vicini se il layout è disordinato.

Con una piccola rete RC e un numero di connessioni di supporto, la stessa struttura interna supporta due comportamenti familiari: finestre di temporizzazione "single-shot" e oscillazione continua. Il meccanismo sottostante è lo stesso in entrambi i casi, caricando e scaricando tra due soglie interne, quindi la “modalità” che si ottiene è determinata in gran parte da come si guida la corrente dentro e fuori dal condensatore di temporizzazione e da come si ripristina o riattiva il latch.

I one-shot (monostabili) possono sembrare molto coerenti in un circuito dimostrativo, il che li rende attraenti per la generazione di semplici ritardi. Gli astabili possono sembrare quasi senza sforzo da implementare, e spesso lo sono, ma la apparente semplicità nasconde il fatto che il nodo temporale è un segnale analogico che vive in un pacchetto piuttosto digitale.

Accuratezza Temporale nei Progetti Reali

Sulla carta, i rapporti di soglia sono abbastanza stabili, quindi è naturale aspettarsi che il temporizzazione segua in modo netto finché VCC è costante. In campo, il tempo trascorso è solitamente dominato da fattori esterni che si accumulano silenziosamente: tolleranza dei componenti, fuga dei condensatori, coefficienti di temperatura, fuga dalla superficie della scheda e qualsiasi carico che il nodo temporale vede dai circuiti adiacenti o dall'attrezzatura di misurazione.

È comune vedere un design comportarsi "correttamente" nei calcoli iniziali e continuare a deviare a sufficienza da diventare significativo in produzione. Un condensatore ceramico può perdere capacità efficace sotto polarizzazione CC, e la variazione potrebbe essere abbastanza grande da far sembrare un ritardo "sballato" per un utente anche se lo schema elettrico rimane invariato. I resistori di temporizzazione ad alto valore possono anche sorprenderti; contaminazione, residui di flusso e umidità possono formare percorsi di fuga che effettivamente pongono un resistore non pianificato in parallelo, spostando la costante di tempo in una direzione difficile da individuare fino a quando le unità si trovano in un alloggiamento caldo.

Un flusso di lavoro pragmatico è trattare l'equazione temporale come un punto di partenza piuttosto che una promessa. Una volta che il primo prototipo è in funzione, scelte come tipo dielettrico, intervallo dei valori dei resistori, spaziatura di protezione/tenuta vicino al nodo temporale e instradamento della corrente di ritorno di solito determinano se il comportamento rimane allineato con ciò che il circuito era destinato a fare quando le condizioni diventano meno favorevoli.

Driver Comuni per il Cambio di Temporizzazione:

• Tolleranza dei componenti esterni (R e C)

• Fuga dei condensatori e comportamento di assorbimento dielettrico

• Variazione di temperatura di R e C

• Perdita di capacità legata alla polarizzazione CC in alcuni condensatori ceramici

• Fuga superficiale dovuta all'umidità, ai residui o alla contaminazione

• Carico del nodo temporale da altri circuiti o misurazioni

Varianti di Dispositivo, Classi di Temperatura e Cosa Significano in Pratica

Le versioni commerciali bipolari vengono spesso discusse in termini di un'implementazione interna classica e sono ampiamente disponibili in pacchetti DIP a 8 pin e SO. In molte costruzioni quotidiane, i componenti della classe NE555 sono specificati tra circa 0°C e 70°C, mentre opzioni estese o orientate al militare come i componenti della classe SE555 sono comunemente specificati da circa −55°C a +125°C.

Quelle classi di temperatura influenzano le aspettative, ma l'IC raramente è l'unico contributore alla deriva. Il divisore e i comparatori si spostano con la temperatura, il comportamento del dispositivo di scarica cambia e l'esterno R e C oscillano tipicamente anche di più. Se un design ha margini temporali ristretti, la scomoda verità è che la selezione dei componenti esterni e come la scheda tratta la fuga e il rumore spesso superano l'etichetta sul timer stesso.

Raggruppamenti Tipici di Pacchetti e Intervalli di Temperatura:

• Famiglie bipolari comuni: dispositivi della classe NE555, tipicamente circa 0°C a 70°C

• Famiglie estese/orientate al militare: dispositivi della classe SE555, spesso circa −55°C a +125°C

• Pacchetti comuni: pacchetti DIP a 8 pin, pacchetti SO a 8 pin

Derivati e Quando Si Adattano Meglio Rispetto a un Semplice 555

Diversi derivati preservano la stessa idea centrale ma regolano il livello di integrazione o il comportamento elettrico per adattarsi meglio a vincoli specifici. Il 556 combina due timer indipendenti in un unico pacchetto a 14 pin, il che può ridurre i componenti e l'instradamento quando un design necessita di due funzioni temporali che altrimenti sarebbero duplicate. Questo approccio mantiene funzioni temporali correlate all'interno dello stesso dispositivo, aiutando a semplificare il design e ridurre la complessità del circuito.

Le famiglie 558/559 offrono tipicamente quattro canali di timer con opzioni interne specifiche del fornitore. Possono semplificare la generazione di impulsi multicanale e ridurre la ripetizione dei componenti, anche se il compromesso è che le funzioni dei pin e gli intervalli di temporizzazione possono essere meno flessibili rispetto alla costruzione di quattro canali discreti nel "modo lungo".

Famiglie CMOS come i componenti della classe 7555 e TLC555 mantengono la topologia familiare riducendo il corrente quiescente e solitamente i picchi di alimentazione. In prodotti a batteria o ambienti analogici a basso rumore, queste modalità elettriche possono rendere il debug visibilmente meno stressante perché il timer è meno propenso a iniettare transitori improvvisi nei rail e nei ground.

Famiglie Derivate e Casi d'Uso Pratici:

• 556: due timer indipendenti in un pacchetto a 14 pin; utile per funzioni temporali abbinate su una scheda

• 558/559: tipicamente quattro canali; utile per la generazione di impulsi multicanale con alcune limitazioni funzionali

• Varianti CMOS 555 (ad es., classi 7555, TLC555): minore corrente quiescente e solitamente picchi di alimentazione più piccoli; adatte per sistemi analogici a batteria e a basso rumore

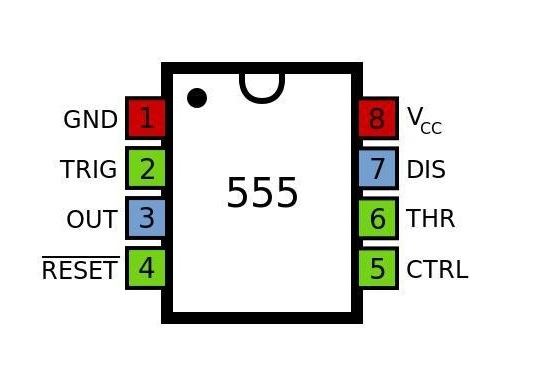

Funzioni dei pin del Timer 555

La seguente tabella descrive la configurazione e le funzioni dei pin del circuito integrato timer 555. Ogni pin svolge un ruolo specifico legato all'attivazione, controllo del tempo, commutazione dell'uscita, operazione di reset, scarica del condensatore e gestione dell'alimentazione. Comprendere queste funzioni dei pin aiuta a spiegare come il timer genera impulsi temporali stabili, oscillazioni e operazioni di commutazione nei circuiti elettronici.

Pin	Nome	Caratteristiche
1	GND (terra)	Terra, come un livello basso (0V)
2	TRIG(attivazione)	Quando la tensione di questo pin scende a 1 / 3VCC (o la tensione di soglia determinata dal controllo), l'uscita diventa alta.
3	OUT	Uscita alto (+ VCC) o basso.
4	RST (reset)	Quando questo pin riceve l'elettricità, il timer viene resettato quando questo pin è messo a terra, e l'uscita è bassa.
5	CTRL (controllo)	La tensione di soglia del chip è controllata. (Quando il pin è vuoto, le due tensioni di soglia predefinite sono 1 / 3Vcc e 2 / 3Vcc).
6	THR (soglia)	Quando la tensione di questo pin sale a 2 / 3VCC (o tensione di soglia determinata dal controllo), l'uscita viene abbassata.
7	DIS (scarica)	La porta OC interna viene utilizzata per scaricare il condensatore.

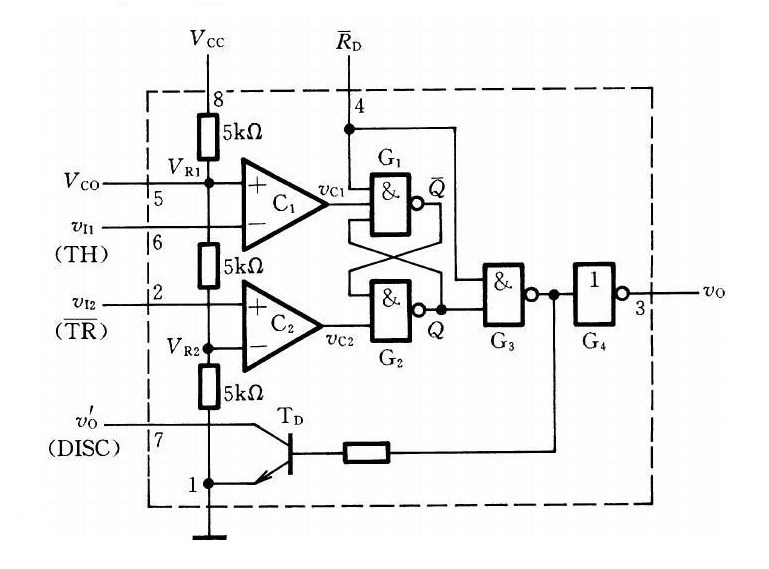

Architettura interna del timer 555

La struttura interna del timer 555 è costruita attorno a tre resistori da 5 kΩ, due comparatori, un flip-flop, un transistor di scarica e logica di controllo dell'uscita. I tre resistori uguali creano tensioni di riferimento a un terzo e a due terzi della tensione di alimentazione. Questi livelli di riferimento consentono al timer di rilevare quando la tensione del condensatore esterno sale o scende a punti di soglia specifici durante il funzionamento.

Il comparatore superiore monitora il pin di soglia e lo confronta con la tensione di riferimento di due terzi di VCC. Quando la tensione di soglia aumenta al di sopra di questo livello, il comparatore resetta il flip-flop, causando un'interruzione dell'uscita. Allo stesso tempo, il transistor di scarica si attiva e scarica il condensatore di temporizzazione.

Il comparatore inferiore monitora il pin di attivazione e lo confronta con la tensione di riferimento di un terzo di VCC. Quando la tensione di attivazione scende al di sotto di questo livello, il comparatore imposta il flip-flop, facendo alzare l'uscita. Questo disattiva anche il transistor di scarica, permettendo al condensatore di iniziare a ricaricarsi nuovamente.

Il flip-flop SR memorizza lo stato di commutazione del timer e controlla il livello di uscita. Il driver di uscita quindi fornisce un segnale di uscita alto o basso attraverso il pin di uscita. Il transistor di scarica collegato al pin di scarica controlla il ciclo di carica e scarica del condensatore di temporizzazione esterno, che determina l'intervallo di tempo del circuito.

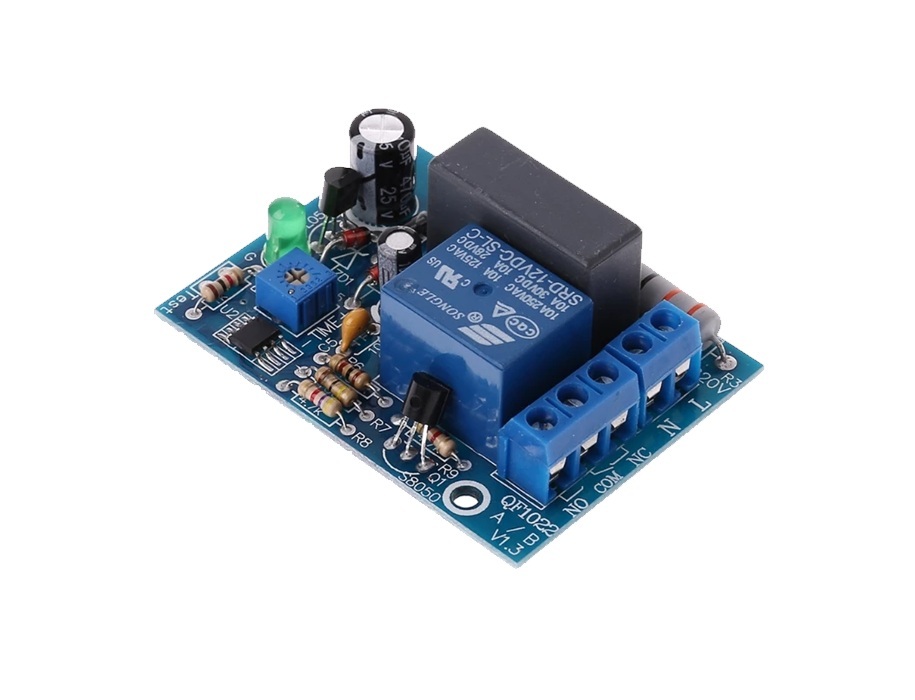

Utilizzi del Timer 555

Il timer 555 è più facile da analizzare come due comparatori che alimentano un latch interno, con punti di commutazione che si trovano vicino a 1/3 e 2/3 di VCC. Questa "finestra di soglia" integrata spiega perché un singolo IC può coprire ritardi temporali, oscillazioni e semplice mantenimento dello stato con solo pochi componenti esterni.

Nel lavoro di progettazione quotidiano, il 555 continua a guadagnarsi il suo posto quando è preferito un comportamento stand-alone, deterministico e quando il team preferirebbe non portare il carico di firmware, sequenziamento di avvio, aggiornamenti o guasti del software ai casi limite. Tende anche a sembrare rassicurante nei circuiti in cui soglie analogiche prevedibili e modalità di guasto trasparenti sono valutate più della densità di funzionalità.

Modalità Monostabile

Nella modalità monostabile, il 555 genera un impulso di uscita per ogni evento di attivazione, e la larghezza dell'impulso è impostata principalmente da una rete R–C esterna. Una breve transizione a livello basso su TRIG attiva il latch, l'uscita cambia stato e il condensatore di temporizzazione inizia a caricarsi. Quando THRESH supera la soglia superiore (circa 2/3 VCC), il latch si libera, l'uscita torna al suo stato stabile e il transistor DISCH riporta rapidamente il condensatore a un livello basso in modo che il prossimo evento inizi da una base nota.

Utilizzi Tipici

Un monostabile fornisce un modo diretto per ritardare un segnale di abilitazione, aggiungere un silenziatore all'avvio o prolungare un breve "power good" in qualcosa che la logica a valle può interpretare affidabilmente. In pratica, spesso serve come mediatore tranquillo tra un fronte rumoroso a monte e un blocco a valle che si aspetta un'abilitazione pulita e di durata minima.

Modelli comuni in questa categoria:

• Ritardo nell'abilitazione del sottosistema

• Finestra di silenziamento all'avvio

• Prolungamento degli impulsi per brevi indicatori di stato

• Qualificazione "abilita" tollerante al rumore

I contatti meccanici raramente passano una volta; rimbalzano, a volte in modi sorprendentemente brutti su un oscilloscopio. Un monostabile può convertire quel brusio in un singolo impulso controllato la cui larghezza riflette ciò che il circuito accetterà come un'attivazione valida. Molti progetti utilizzano questo approccio perché definisce un evento di input valido invece di cercare di rilevare e correggere ogni singolo impulso di rimbalzo.

Modelli comuni in questa categoria:

• Debouncing del pulsante

• Pulizia dell'interruttore di fine corsa

• Qualificazione del bordo prima dei contatori o degli interrupt

• Rilevamento della pressione minima

Se il monostabile viene riattivato ripetutamente, l'uscita può essere mantenuta in uno stato finché gli impulsi continuano ad arrivare all'interno dell'intervallo previsto. Quando il treno di impulsi si ferma, il circuito scade e l'uscita cambia stato. Questa è una tecnica molto pratica per la rilevazione di "qualcosa che ha smesso di muoversi", e spesso risulta sorprendentemente diretta rispetto all'implementazione di un watchdog digitale completo in sistemi che altrimenti non necessitano di un microcontrollore.

Modelli comuni in questa categoria:

• Indicazione di blocco del motore da impulsi Hall mancanti

• Rilevamento della perdita di segnale sui collegamenti dei sensori

• Rilevamento di clock/attività mancati in assemblaggi a segnale misto

Un monostabile può essere utilizzato come allungatore di impulsi, un limitatore di impulsi, o un generatore di tempo fisso all'interno di un arragement PWM più ampio. È inoltre frequentemente utilizzato per creare una finestra di osservazione consistente, utile quando l'uscita di un sensore o comparatore dovrebbe essere campionata solo durante un intervallo di tempo definito. Questo metodo di gating è ampiamente utilizzato perché la relazione temporale è chiara e facile da osservare durante i test e il debug.

Modelli comuni in questa categoria:

• Blocchi di tempo fisso

• Finestra di misurazione o campionamento

• Limitazione degli impulsi per protezione a valle

• Gate temporali attorno a comparatori/sensori

Poiché il condensatore di temporizzazione si carica verso VCC e il punto di attivazione è una frazione nota di VCC, la larghezza dell'impulso diventa un proxy utilizzabile per C (o per R quando C è noto). Questa non è una tecnica di misurazione da laboratorio, ma è davvero utile per una rapida selezione, risoluzione dei problemi e controlli di sanità mentale, soprattutto quando la ripetibilità e la velocità contano più dell'assoluta precisione.

Modelli comuni in questa categoria:

• Controlli dei condensatori go/no-go

• Ordinamento dei componenti in contenitori grossolani

• Rilevamento dei condensatori influenzati da perdite

• Inferenza della resistenza con un condensatore noto

TRIG è sensibile a cavi lunghi, rapidi transizioni di segnale, rimbalzo di massa e rumore di alimentazione, che possono causare attivazioni indesiderate. Circuiti di condizionamento dell'input semplici possono migliorare notevolmente stabilità e affidabilità. Aggiungere questa protezione in fase iniziale aiuta a prevenire problemi di attivazione intermittente durante il funzionamento normale.

Approcci comuni al condizionamento:

• Resistenza in serie a TRIG

• Filtro RC modesto all'input di attivazione

• Buffering con trigger Schmitt prima di TRIG

• Messa a terra più pulita e cablaggio del trigger più corto

La larghezza dell'impulso finisce tipicamente dominata dalla tolleranza R/C e dalla perdita del condensatore piuttosto che dall'IC stesso. I condensatori in film generalmente mantengono il tempo in modo più coerente rispetto a molti elettrolitici, specialmente per ritardi più lunghi. Per periodi di ritardo lunghi, le correnti di perdita, l'umidità sulla PCB e i residui di contaminazione possono agire come resistenze parallele che riducono la costante di tempo efficace. Questo effetto può cambiare il comportamento temporale e potrebbe non diventare ovvio fino a quando non si misurano direttamente le resistenze e i percorsi di perdita.

Modalità Astabile

In funzionamento astabile, il condensatore di temporizzazione carica e scarica continuamente tra circa 1/3 e 2/3 di VCC. Il transistor di scarica interno fornisce un percorso di scarica definito, mentre le resistenze esterne stabiliscono il percorso di carica. Il risultato è un oscillatore di rilassamento che è semplice da assemblare, facile da sintonizzare e abbastanza indulgente per molti ruoli utilitari nel mondo reale.

Applicazioni comuni

• Indicatori LED e indicatori di stato visivi

Un 555 astabile rimane un modo veloce per creare un LED di battito cardiaco o un indicatore di guasto senza firmware e senza ritardo di avvio. In scenari di risoluzione dei problemi, un lampeggiatore hardware può essere più diretto di un microcontrollore silenzioso che potrebbe essere bloccato nel reset o in attesa di una sorgente di clock.

• Generazione di toni e avvisi audio semplici

Con una selezione di frequenza sensata, l'uscita può pilotare un piccolo trasduttore, spesso attraverso uno stadio transistor. Questo funziona bene per allarmi e segnalatori dove è accettabile un'accuratezza del tono "abbastanza vicina" e si preferisce un'inizializzazione immediata.

• Fonti di clock e impulsi per logica digitale

La modalità astabile può fornire un clock di base per contatori, registri a scorrimento e esperimenti di temporizzazione. Non competerebbe con gli oscillatori a cristallo in termini di stabilità, ma è spesso una soluzione confortevole per dimostrazioni, sequenziamento a gradini e test a tasso regolabile dove la sintonizzabilità è il punto.

• Interfacce di Sensori attraverso Variazioni di Frequenza

Un trucco pratico è posizionare un elemento sensore all'interno della rete di temporizzazione in modo che la frequenza di uscita vari con la quantità misurata. Un termistore NTC utilizzato come resistore di temporizzazione è un esempio classico: il movimento della temperatura diventa un movimento di frequenza che può essere conteggiato, filtrato o confrontato con delle soglie. Approcci simili funzionano con LDR per la luce, elementi resistivi per l'umidità e alcuni sensori di forza, specialmente quando il sistema ha già un modo per misurare la frequenza o il periodo.

Esempi di elementi sensori utilizzati nella rete di temporizzazione:

- Termistori NTC (temperatura)

- LDR/fotorisistori (livello di luce)

- Sensori di umidità resistivi

- Alcuni sensori di forza/pressione resistivi

Strategie di Controllo

La configurazione astabile standard crea spesso un ciclo di lavoro irregolare. Un miglioramento comune è l'aggiunta di un diodo in modo che i percorsi di carica e scarica del condensatore utilizzino resistori diversi, permettendo di regolare più indipendentemente il tempo alto e il tempo basso. Questo risulta utile quando si pilotano circuiti che reagiscono in modo diverso al tempo acceso rispetto a quello spento, come pompe di carica, porte di campionamento e fasi di attenuazione LED dove la luminosità percepita e il comportamento termico possono essere fastidiosamente sensibili al rapporto di ciclo di lavoro.

Il pin di controllo della tensione sposta le soglie interne, il che consente al 555 di funzionare come un semplice VCO. Questo apre la porta alla modulazione di frequenza, comportamenti simili al PWM grosso e schemi in ciclo chiuso dove un segnale di feedback analogico varia il tasso di oscillazione. In molte costruzioni pratiche, un piccolo condensatore di bypass sul pin di controllo riduce notevolmente l'accoppiamento del rumore e rende la risposta di controllo meno nervosa.

Carichi di uscita pesanti, una decoupling scadente dell'alimentazione e cablaggi lunghi possono distorcere le forme d'onda e iniettare rumore nei nodi di soglia, manifestandosi come jitter o occasionali malfunzionamenti. Un piccolo condensatore ceramico di disaccoppiamento posizionato vicino ai pin di alimentazione pulisce spesso l'oscillatore più di quanto le persone si aspettino. Quando l'oscillatore deve alimentare carichi induttivi o correnti più elevate, uno stadio di pilotaggio esterno porta tipicamente a un circuito che si comporta in modo coerente invece di uno che fallisce solo nei "giorni cattivi" e poi si rifiuta di riprodurre il problema in laboratorio.

Modalità Bistabile

In funzionamento bistabile, il 555 si comporta come un latch: un'azione imposta lo stato di uscita e un'altra lo reimposta. Il condensatore di temporizzazione è solitamente omesso e il pin di scarica è spesso inutilizzato. Invece di temporizzare una curva di carica, il comportamento è guidato da variazioni di livello simili alla logica su TRIG, THRESH e RESET, che possono sembrare soddisfacentemente deterministiche quando si desidera una memoria di stato senza aggiungere un sottosistema digitale più grande.

Usi Pratici

• Interruttori a Pulsante e Semplice Memoria di Stato

Un 555 bistabile può memorizzare uno stato per abilitare carichi, selezione di modalità o un'azione dell'utente. Questo approccio è attraente quando il design desidera "memoria" senza fare affidamento su un interruttore meccanicamente bloccato e senza introdurre firmware solo per ricordare un bit.

• Interblocchi e Comportamento Stile Set/Reset di Sicurezza

Il comportamento set/reset si adatta naturalmente agli interblocchi: un evento porta il sistema a uno stato sicuro e un altro evento ripristina l'operazione. Il latch interno risponde in modo chiaro e ripetibile, e RESET fornisce un percorso di override diretto quando una linea di arresto ad alta priorità è parte del concetto di sicurezza.

Gli ingressi flottanti possono produrre cambiamenti di stato imprevedibili a causa di perdite, manipolazioni o rumore da commutazione vicino. Nelle assemblaggi reali, resistori pull-up o pull-down su TRIG/THRESH/RESET tengono il latch lontano da “toggle fantasma”. Quando sono coinvolti interruttori a pulsante, un lieve debouncing aiuta ancora; un latch memorizzerà fedelmente qualunque cosa gli venga data, comprese le transizioni disordinate.

Spesso è utile pensare al 555 meno come a un "chip timer" e più come a una macchina di stato analogica compatta fatta di due soglie, un latch e un interruttore di scarica. Quando l'obiettivo è una funzione piccola sempre attiva, ritardo, lampeggio, rilevamento di impulsi mancanti o latch, il 555 può fornire una distinta semplificazione della distinta dei materiali e meno sorprese relative al codice rispetto a un approccio firmware-primo.

Per i progetti che richiedono alta precisione, calibrazione, configurazione avanzata o più funzioni temporali sincronizzate, il timer 555 viene spesso utilizzato come elemento di temporizzazione di base piuttosto che come soluzione di temporizzazione completa.

Ruoli comuni di front-end dove il 555 si integra bene:

• Condizionamento di Impulsi

• Temporizzazione e Ingressi Finestra

• Stadi di Rilevamento di Impulsi Mancanti

• Blocchi di Supervisione Stile Watchdog Semplici

Parametri Pratici del Timer 555

Tensione di alimentazione (VCC)	4.5-16 V
Corrente di esercizio nominale (VCC = +5 V)	3-6 mA
Corrente di esercizio nominale (VCC = +15 V)	10-15 mA
Corrente di uscita massima	200 mA
Consumo di potenza massimo	600MW
Consumo minimo di energia operativa	30MW (5V), 225MW (15V)
Intervallo di temperatura	0-70 ° C

IC derivati dal 555 Timer

Produttore	Numero del produttore	Nota
Avago Technologies	Av-555M	-
Soluzioni in silicio personalizzate	CSS555/CSS555C	CMOS, tensione operativa minima 1.2V, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, tensione operativa minima 2V
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, tensione operativa minima 2V
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, tensione operativa minima 2V
Zetex	ZSCT1555	tensione operativa minima 0.9V
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Conclusione

Il timer 555 rimane utile perché fornisce un comportamento di temporizzazione semplice e prevedibile con pochi componenti esterni. Le sue prestazioni dipendono dalla tolleranza di resistori e condensatori, perdite, deriva di temperatura, rumore di alimentazione, disposizione e variante del dispositivo. Quando si utilizza con un'adeguata messa a punto dell'ingresso, disaccoppiamento e componenti di temporizzazione adeguati, il 555 può supportare in modo affidabile ritardi, oscillatori, modellazione di impulsi, rilevamento di impulsi mancanti, ripristino e funzioni di latch di base.

Domande frequenti [FAQ]

1. Perché il timer 555 continua a essere ampiamente utilizzato anche se i microcontrollori possono eseguire funzioni di temporizzazione in modo più flessibile?

Il timer 555 fornisce una semplice soluzione hardware per generare ritardi, impulsi, oscillazioni e funzioni di commutazione senza richiedere firmware, programmazione, sequenze di avvio o manutenzione del software. In applicazioni in cui è necessaria un'unica attività di temporizzazione, il 555 riduce spesso la complessità del progetto e offre un comportamento prevedibile con componenti esterni minimi. Ciò lo rende attraente per funzioni di temporizzazione autonome, condizionamento del segnale, circuiti watchdog e sistemi di controllo semplici in cui l'affidabilità e la trasparenza sono più importanti della programmabilità avanzata.

2. Perché l'accuratezza di temporizzazione in un circuito 555 è spesso determinata più dai componenti esterni che dall'IC stesso?

Le soglie del comparatore interno del 555 sono relativamente stabili, ma l'intervallo di temporizzazione effettivo dipende fortemente dal network di resistori e condensatori esterni. Fattori come la tolleranza del resistore, le perdite del condensatore, l'assorbimento dielettrico, la deriva di temperatura, l'umidità, la contaminazione della PCB e gli effetti di DC-bias possono alterare la costante di tempo RC effettiva. Di conseguenza, due circuiti che utilizzano lo stesso IC timer possono produrre ritardi visibilmente diversi se i loro componenti esterni o ambienti operativi differiscono.

3. Perché i resistori di temporizzazione ad alto valore possono creare errori di temporizzazione imprevisti nelle applicazioni a lungo ritardo?

All'aumentare dei valori dei resistori, le correnti di perdita diventano una percentuale più grande della corrente di temporizzazione prevista. L'umidità, i residui di flusso, la polvere, la contaminazione della PCB e le perdite superficiali possono creare percorsi di resistenza paralleli indesiderati che alterano il comportamento di carica del condensatore di temporizzazione. Questi effetti possono essere trascurabili in ritardi brevi ma diventano sempre più significativi nei circuiti di temporizzazione a lungo termine in cui piccole correnti di perdita possono cambiare visibilmente l'intervallo di temporizzazione finale.

4. Perché le varianti CMOS 555 sono spesso preferite nei progetti a batteria e a basso rumore?

Le versioni CMOS come il TLC555 e il 7555 consumano tipicamente molta meno corrente quiescente rispetto alle versioni bipolari tradizionali. Generano anche picchi di corrente di alimentazione più piccoli durante il funzionamento, riducendo l'iniezione di rumore nei rail di alimentazione e nei circuiti analogici sensibili. Queste caratteristiche migliorano la durata della batteria, semplificano il filtraggio dell'alimentazione e rendono il sistema complessivo più facile da stabilizzare in applicazioni in cui il basso consumo energetico e il comportamento elettrico pulito sono priorità.

5. Perché il pin di trigger può diventare una fonte comune di problemi intermittenti del timer 555?

L'ingresso di attivazione è sensibile alle transizioni di tensione, al rumore elettrico, ai cavi lunghi, al rimbalzo di terra e agli eventi di commutazione rapidi. Disturbi di tensione indesiderati possono attivare falsamente il timer, causando uscite imprevedibili che sono difficili da riprodurre in modo coerente. Aggiungere filtraggio, buffering con trigger Schmitt, messa a terra adeguata e percorsi di segnale brevi migliora spesso l'affidabilità impedendo al pin di attivazione di reagire a disturbi elettrici non intenzionali.

6. Perché un timer 555 monostabile è utile per rilevare impulsi mancanti o sistemi bloccati?

Un timer monostabile può essere riattivato ripetutamente da impulsi in arrivo. Finché gli impulsi continuano ad arrivare all'interno dell'intervallo previsto, l'uscita rimane attiva. Se il flusso di impulsi si ferma, il timer alla fine scade e cambia stato. Questo comportamento rende il circuito utile per rilevare motori bloccati, sensori guasti, segnali di comunicazione persi o impulsi di clock mancanti senza richiedere logiche digitali complesse o sistemi di monitoraggio software.

7. Perché il timer 555 funziona efficacemente come un semplice oscillatore in modalità astabile?

In funzionamento astabile, il condensatore di temporizzazione si carica e si scarica continuamente tra circa un terzo e due terzi della tensione di alimentazione. I comparatori interni rilevano questi attraversamenti di soglia e commutano ripetutamente lo stato dell'uscita. Questo ciclo di carica-scarica auto-sostenuto crea un'oscillazione stabile con solo pochi componenti esterni, rendendo il 555 uno dei metodi più semplici per generare onde quadre, LED lampeggianti, segnali di clock e toni audio.

8. Perché le regolazioni del ciclo di lavoro richiedono spesso componenti aggiuntivi nei circuiti astabili?

La configurazione astabile standard utilizza lo stesso percorso di carica e scarica per parte del ciclo, il che limita naturalmente la flessibilità del ciclo di lavoro. Aggiungendo diodi e percorsi di resistori separati, è possibile controllare indipendentemente i tempi di carica e scarica. Questo consente una regolazione più precisa delle durate di uscita alta e bassa, che è importante in applicazioni come il controllo PWM, la dimmerazione degli LED, le pompe di carica e i circuiti di generazione di impulsi.

9. Perché un timer 555 può funzionare come un semplice latch senza utilizzare un condensatore di temporizzazione?

Il cuore del 555 contiene un latch SR controllato da due comparatori. In modalità bistabile, gli ingressi esterni impostano o ripristinano direttamente il latch senza fare affidamento sulla carica e scarica del condensatore. Una volta stabilito uno stato, rimane memorizzato fino a quando un altro ingresso non lo modifica. Questo consente al 555 di funzionare come un elemento di memoria di base per toggles, interblocchi, stati di controllo e circuiti set-reset, richiedendo molto pochi circuiti esterni.

10. Perché i progettisti dovrebbero spesso considerare il timer 555 come un blocco di costruzione analogico piuttosto che solo come un IC timer?

Sebbene il suo nome enfatizzi il temporizzatore, il 555 contiene comparatori analogici, tensioni di riferimento, un latch, logica di commutazione e un transistor di scarica che possono eseguire molte funzioni di elaborazione del segnale. Può generare ritardi, creare oscillatori, rilevare impulsi mancanti, eliminare rimbalzi nei tasti, condizionare segnali, creare finestre di temporizzazione e fornire semplici funzioni di supervisione. Comprendere il dispositivo come una macchina a stati analogica compatta spesso rivela più possibilità di progettazione rispetto a considerarlo esclusivamente come un generatore di ritardi.
