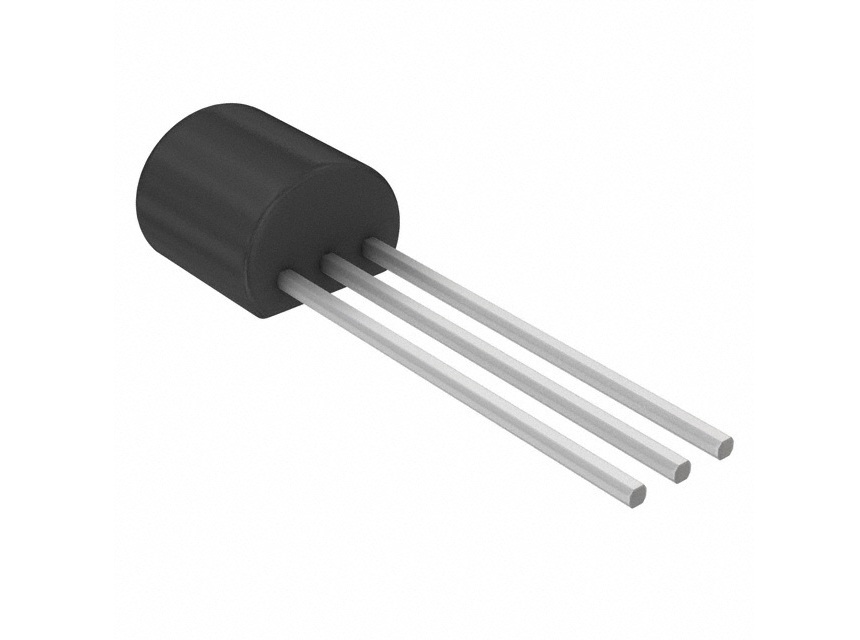

Cos'è il transistor 2N5551

Il 2N5551 è un transistor a giunzione bipolare (BJT) NPN ad alta tensione e bassa potenza che tende ad essere scelto quando un progetto deve tollerare uno stress di tensione elevato richiedendo solo una corrente moderata.Nel lavoro di progettazione quotidiano, l'abbinamento "alta tensione, corrente modesta" sembra meno una caratteristica di lusso e più un modo calmo e pragmatico per evitare sorprese durante la presentazione.

Le specifiche del titolo tipico di solito sono le seguenti:

• Tensione di rottura collettore-emettitore, VCEO: circa 160 V

• Corrente di collettore, IC (limite assoluto): fino a circa 600 mA

Questo mix di specifiche lo colloca nella categoria "piccolo carico, alta tensione", dove molti transistor generici per piccoli segnali non si guastano perché non possono spingere la corrente, ma perché la loro tensione nominale lascia poco spazio al comportamento reale dell'hardware.

Un motivo comune per utilizzare il 2N5551 è la sua capacità di tensione più elevata in un semplice pacchetto a foro passante TO-92, piuttosto che velocità o guadagno molto elevati.Questa scelta di pacchetto ha un vantaggio quotidiano, leggermente poco affascinante: tende a adattarsi alle impronte esistenti con una rilavorazione meccanica minima e generalmente funziona bene con la saldatura manuale, la rilavorazione e la prototipazione rapida.Quando si risolve un problema su un circuito che "dovrebbe andare bene sulla carta" ma non lo è, può essere davvero rassicurante sostituire un componente con più margine di tensione e vedere i problemi intermittenti scomparire.

Negli scenari di riparazione e retrofit, i progettisti spesso arrivano al 2N5551 dopo aver visto che i dispositivi a bassa tensione (spesso parti da 40-60 V) mostrano un comportamento difficile da giustificare solo dallo schema, perdite sporadiche, guasti precoci o guasti che si verificano solo dopo ripetuti cicli di accensione.Questi problemi spesso risalgono a condizioni operative che lo schema non cattura in modo pulito, in particolare a eventi brevi e ad alta energia, piuttosto che a una corrente continua stazionaria.

Dal punto di vista della funzione del circuito, il 2N5551 si presenta in ruoli in cui lo stress di tensione "fuori stato" è il vincolo che modella il progetto.Viene utilizzato abitualmente in luoghi in cui si desidera un comportamento controllato mentre il collettore si trova ad un potenziale elevato, anche se le correnti del segnale sono piccole.

I ruoli applicativi comuni includono:

• Stadi di guadagno per piccoli segnali

• Reti di spostamento di livello

• Funzioni di commutazione in cui VCE fuori stato domina il quadro dello stress

• Interfaccia ad alta tensione per tradurre o rilevare rotaie elevate in domini analogici o logici a bassa tensione

L'esperienza al banco tende a rafforzare una verità scomoda: molti eventi di guasto sono causati meno dalla tensione di alimentazione nominale e più da brevi transitori.Il circuito può rimanere tranquillamente al di sotto di 160 V in stato stazionario, ma vede ancora picchi momentanei che superano il VCE del transistor durante la normale gestione.

Le fonti transitorie frequenti includono:

• Caricare eventi di accensione e spegnimento

• Contraccolpo induttivo

• Collegamento o scollegamento del connettore a caldo

• Nodi fluttuanti che squillano a causa di L e C vaganti

• Sovratensioni e picchi di avvio legati alla linea

L'uso di un 2N5551 è spesso un modo semplice per ridurre l'ansia in questi momenti, purché il resto del circuito sia organizzato in modo che il transistor non sia l'unica cosa che si frappone tra il nodo e l'energia transitoria.

Sulla velocità: la frequenza di transizione (fT) del 2N5551 è comunemente intorno a 100 MHz, il che lo rende confortevole per l'audio, il lavoro con piccoli segnali su scala strumentale e alcune attività front-end RF di base.In pratica, però, il comportamento ad alta frequenza raramente è posseduto solo dal transistor.Una volta che le tensioni aumentano e i layout fisici diventano reali, i parassiti tendono a prendere il controllo della storia.

I fattori che comunemente dominano il comportamento ad alta frequenza o stabilità includono:

• Capacità parassite (capacità del dispositivo più capacità parassita sulla scheda)

• Lunghezza del cablaggio e area del circuito

• Livelli di impedenza che circondano il dispositivo

• Effetto Miller in configurazioni di guadagno ad alta tensione

• Accoppiamento dispersivo dai nodi ad alta oscillazione agli input sensibili

Negli stadi di guadagno ad alta tensione, un approccio testato sul campo consiste nell'evitare di lasciare fluttuare il nodo del collettore a un'impedenza estremamente elevata senza pensare a cosa farà l'oscillazione di tensione attraverso la capacità.Quando il collettore si muove da decine a centinaia di volt, anche piccole capacità possono produrre un passaggio che sembra sproporzionato e il risultato può essere frustrante: riduzione inaspettata della larghezza di banda, stabilità marginale o oscillazione misteriosa che appare solo in alcune build.

La gestione attuale merita una lettura sobria.È meglio trattare il valore fino a 600 mA come un limite esterno piuttosto che come un punto operativo confortevole.Nella maggior parte degli usi ad alta tensione per piccoli segnali, fa funzionare deliberatamente il 2N5551 con una corrente di collettore molto più bassa per mantenere la dissipazione sotto controllo, limitare l'autoriscaldamento ed evitare derive del guadagno che possono rendere il circuito instabile a causa della temperatura o delle variazioni del fornitore.C’è un sollievo particolare che deriva dall’orientamento conservativo: lunedì mattina il circuito tende a comportarsi allo stesso modo di come si è comportato in panchina venerdì sera.

Le scelte comuni di gestione delle sollecitazioni nei progetti reali includono:

• Correnti di polarizzazione conservative per limitare la dissipazione di potenza

• Resistori di base per controllare l'azionamento e prevenire sollecitazioni eccessive durante i transitori

• Resistori del collettore dimensionati tenendo conto dell'energia transitoria, non solo della corrente CC

• Morsetti o smorzatori per modellare picchi induttivi o legati alla commutazione

Queste aggiunte non riguardano la cementificazione;si tratta di riconoscere la frequenza con cui le traiettorie di cambiamento e gli eventi anomali, non la matematica dello stato stazionario, decidono se un circuito sembra robusto.

Un modo pratico di pensare al 2N5551 è come un elemento costitutivo ad alta tensione piuttosto che una versione più potente di un generico transistor a piccolo segnale.Offre margine di guasto, ma non elimina magicamente la necessità di gestire i percorsi di tensione e corrente durante la commutazione, l'avvio, i guasti e le interazioni con l'utente.I progetti che considerano la tensione nominale come un rallentamento, piuttosto che come un permesso per operare vicino al limite, tendono ad essere quelli che mantengono la calma attraverso ripetuti cicli di alimentazione, cambi di cavo e la lenta deriva che si manifesta con componenti obsoleti e ambienti reali.

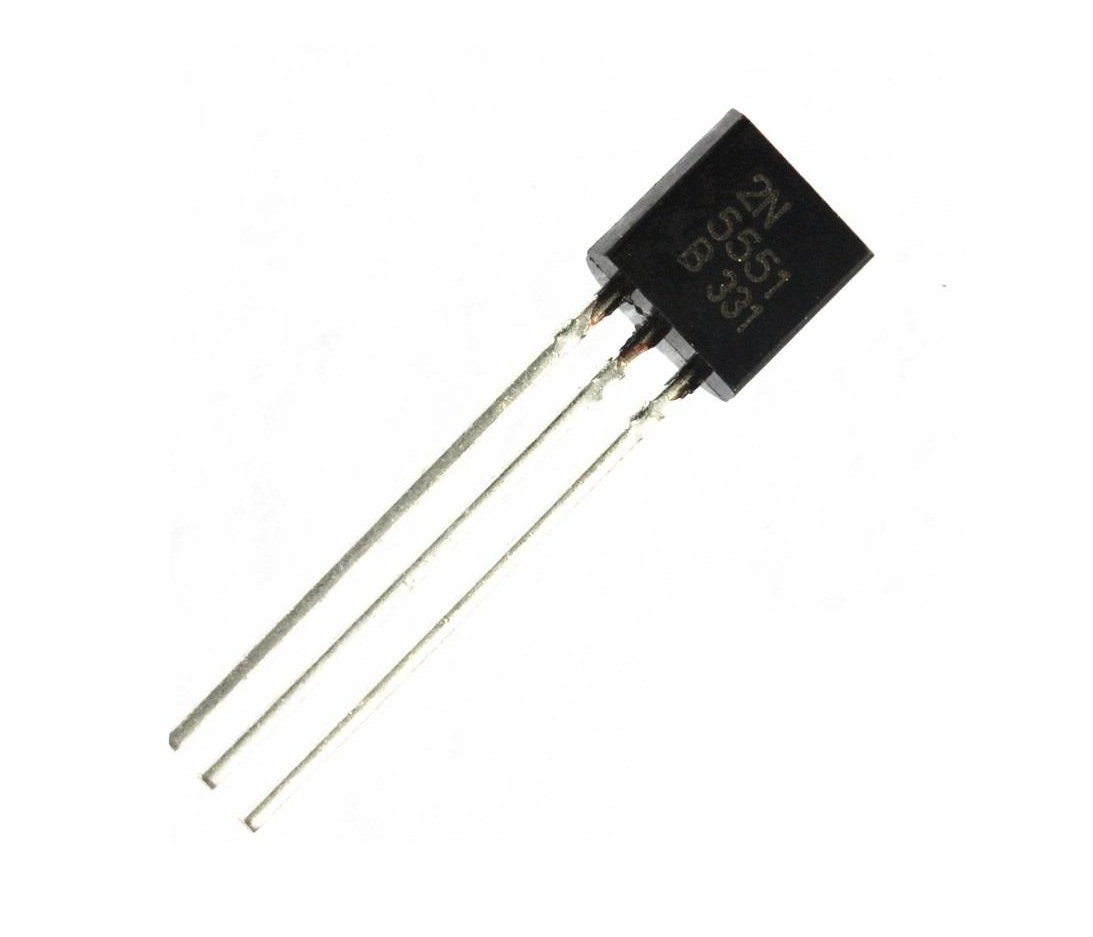

2N5551 Specifiche elettriche e considerazioni sulla progettazione

Il 2N5551 tende a guadagnarsi da vivere in situazioni in cui si prevede che un NPN a piccolo segnale debba affrontare una tensione relativamente alta pur rimanendo calmo e ripetibile nelle operazioni quotidiane.Il dispositivo è spesso preferito in circuiti con condizioni incerte come disconnessioni di cavi, cablaggi induttivi o problemi di sequenziamento dell'alimentazione poiché limiti di tensione più elevati forniscono una protezione aggiuntiva durante eventi brevi e difficili da acquisire.

I suoi limiti di tensione principali sono generalmente interpretati come segue:

• VCE(massimo): ~160 V

• VCB(massimo): ~180 V

Valori di tensione: dove si manifesta l'headroom extra

In molti circuiti, la tensione del collettore si comporta bene in stato stazionario, quindi si comporta brevemente in modo anomalo durante le transizioni.È qui che la tolleranza di tensione più elevata del 2N5551 diventa praticamente evidente, non come una licenza per correre vicino al limite, ma come un buffer contro eventi che si verificano una volta e poi scompaiono quando si tenta di misurarli nuovamente.

I momenti di raccolta comuni che superano quelli previsti includono:

• Superamento dell'avvio

• Il carico si disconnette

• Contraccolpo induttivo

• Nodi dV/dt veloci che superano momentaneamente la tensione del collettore a stato stazionario

I progetti che sopravvivono a questi eventi in modo più affidabile di solito trattano la rottura di una valanga come una condizione simile a un guasto piuttosto che come una regione operativa di routine.Anche se il transistor è in grado di gestire occasionali condizioni di valanga, spesso si preferisce un percorso controllato per l'energia perché riduce l'effetto della variazione delle parti e dei cambiamenti di temperatura.

Tipici percorsi di bloccaggio utilizzati per mantenere delimitati questi eventi:

• Morsetto del diodo su una guida di alimentazione

• Ammortizzatore RC

• TVS (soprattutto quando l'energia di picco non è banale)

Attuale collezionista: i numeri che tentano le persone (e perché la SOA vince)

Vedrai spesso la corrente del collettore quotata intorno a 600 mA, ed è facile leggerlo come un ampio documento di autorizzazione.In pratica, le persone che sono rimaste scottate dal lavoro svolto per un po' tendono a interpretare le classificazioni dei circuiti integrati con maggiore cautela, perché l'area operativa sicura (SOA) si comprime rapidamente all'aumentare del VCE.

Un semplice controllo di integrità che spesso cambia le decisioni è la relazione di potere:

P ≈ VCE × IC

Quella moltiplicazione cattura una sorpresa comune: una piccola corrente ad alta tensione può comunque portare il dispositivo in un intervallo di dissipazione che riscalda un die TO-92 più velocemente di quanto ci si potrebbe aspettare.Molti progetti mantengono la corrente continua ben al di sotto del numero indicato, non perché il transistor non possa condurre una corrente più elevata per un breve periodo, ma perché il riscaldamento e il raffreddamento ripetuti possono invecchiare il dispositivo in modi che non si annunciano immediatamente.

Preoccupazioni pratiche sull'affidabilità che supportano la progettazione conservativa:

• Cicli termici ripetuti (deriva graduale nel tempo)

• Punti caldi localizzati all'interno dello stampo (non evidenti dalla temperatura esterna)

Dissipazione di potenza: realtà TO-92 nelle assemblee reali

La tipica dissipazione in aria libera per un TO-92 2N5551 viene spesso citata intorno ai 625 mW, e nelle costruzioni reali questo limite diventa quello che detta silenziosamente ciò che è comodo rispetto a ciò che è meramente funzionale durante un breve test al banco.

Un semplice controllo pratico utilizzato nella progettazione:

Controllo della dissipazione del caso peggiore

• Utilizzare il VCE più alto plausibile

• Utilizzare l'IC continuo più alto

• Confrontare la dissipazione risultante con ciò che TO-92 può realisticamente dissipare alla temperatura ambiente prevista

Anche lievi aumenti della temperatura ambiente, oltre a un PCB impaccato, possono ridurre la dissipazione consentita abbastanza da modificare il comportamento a lungo termine.La sola temperatura superficiale non è una misura affidabile poiché la temperatura di giunzione interna può essere molto più elevata, soprattutto dopo che l'involucro è rimasto chiuso per diverse ore e il calore si è completamente accumulato.

Fattori di costruzione comuni che riducono il margine di comfort termico:

• Aria ambiente calda all'interno di armadi con flusso d'aria debole

• Posizionamento dei componenti ad alta densità che intrappola il calore localmente

• Area in rame limitata per la diffusione del calore attraverso i conduttori

Comportamento in frequenza: fT aiuta, ma non promette di guadagnare dove vuoi

Un fT vicino a 100 MHz mostra che il dispositivo può fornire guadagno in applicazioni con audio superiore e RF basso, ma fT da solo non garantisce le prestazioni della larghezza di banda.Il comportamento CA effettivo dipende dalle condizioni di polarizzazione e dall'impedenza circostante.Le prestazioni possono variare notevolmente tra le diverse condizioni del circuito.

I principali fattori che contribuiscono a determinare le prestazioni reali dell'aria condizionata:

• Corrente di polarizzazione (imposta la transconduttanza)

• Impedenza di carico del collettore

• Capacità parassite (Cbe e Cbc)

Utilizzo dell'amplificatore di tensione: perché Cbc diventa spesso il limitatore

Negli stadi di guadagno di tensione dell'emettitore comune, la capacità collettore-base è spesso il parametro che determina la larghezza di banda pratica perché viene moltiplicata per il guadagno (effetto Miller).Il risultato è una capacità di ingresso effettivamente maggiore, che può restringere la larghezza di banda e rendere lo stadio più sensibile all'impedenza della sorgente.

Cambio d'uso: perché il comportamento di saturazione spesso domina il timing

Quando si cambiano i ruoli, la velocità di spegnimento spesso dipende meno da fT e più dalla carica immagazzinata quando il dispositivo viene portato alla saturazione.Se l'unità di base non rimuove rapidamente la carica, i bordi si ammorbidiscono, la perdita di commutazione aumenta e i tempi diventano incoerenti in un modo che può essere irritante per il debug.

Gestione dello stress: un modo di pensare più prevedibile rispetto alle “votazioni massime”

Molti progetti di lunga durata derivano dalla gestione deliberata delle categorie di stress, piuttosto che fissarsi su numeri massimi assoluti.L'affidabilità sul campo spesso dipende da un comportamento stabile in condizioni estreme, poiché un funzionamento coerente è visto come una prestazione affidabile.

Categorie di sollecitazione comunemente monitorate durante le revisioni della progettazione:

• Stress elettrico (picchi di tensione, esposizione prolungata o ripetuta a valanghe)

• Stress termico (temperatura di giunzione, cicli di temperatura)

• Stress dinamico (fronti veloci che causano superamento tramite induttanza/capacità parassita)

Quando tali sollecitazioni vengono tenute sotto controllo, il 2N5551 si comporta in genere in modo coerente e non sorprendente per una lunga durata.

Pacchetto e fattori meccanici che influenzano la progettazione (riscritto)

Il 2N5551 è ampiamente venduto in un pacchetto TO-92 con tre cavi in linea, ma l'ordine dei pin non è perfettamente universale tra fornitori e famiglie di componenti.Le persone che assemblano o riparano regolarmente l'hardware tendono ad essere severi su questo punto, perché una mancata corrispondenza della piedinatura può far perdere ore e sembrare comunque quasi a posto sul banco.

Variabilità dei pinout: un piccolo dettaglio che causa una confusione enorme

Il flusso di lavoro pratico che evita errori evitabili:

• Verificare il pinout della scheda tecnica per il produttore specifico

• Confermare l'orientamento fisico prima della saldatura

• Prestare particolare attenzione quando si sostituisce un transistor dall'aspetto simile

Quando la piedinatura è errata, i circuiti potrebbero funzionare parzialmente a causa della conduzione involontaria della giunzione, che può sembrare fuorviante durante la risoluzione dei problemi e può indurre a ripetuti cicli di accensione che aggiungono ulteriore stress.

Meccanica TO-92: comodità dell'isolamento rispetto ai limiti termici

Il corpo in plastica è elettricamente isolante, il che semplifica i layout densi e riduce i cortocircuiti accidentali.Il compromesso è la prestazione termica: la maggior parte del calore esce attraverso i conduttori nel rame del PCB e quindi nell'aria circostante.Ciò rende le scelte di layout importanti in modi che sono facili da sottovalutare finché un’unità non rimane alimentata per un’ora e la temperatura raggiunge l’equilibrio.

Dettagli di disposizione e assemblaggio che influenzano in modo misurabile la dissipazione continua:

• Lunghezza e formatura dei conduttori (i conduttori più corti riducono l'induttanza parassita e migliorano anche la conduzione termica nel PCB)

• Zona in rame legata al nodo più caldo (spesso il collettore, a seconda della topologia) per diffondere il calore in modo modesto

• Prossimità dei componenti (resistori/regolatori caldi nelle vicinanze possono aumentare l'ambiente locale attorno al contenitore)

Abitudine di assemblaggio: tratta TO-92 come hardware sensibile all'orientamento, non solo come un simbolo

Un'abitudine pratica che migliora i risultati del primo passaggio è quella di trattare il posizionamento di TO-92 come un vincolo meccanico che merita una disciplina del processo.L'allineamento coerente del lato piatto, l'etichettatura chiara dell'impronta e una rapida verifica dell'ordine dei cavi durante l'assemblaggio tendono a ridurre le rilavorazioni e riducono anche la possibilità di stress eccessivo accidentale causato da una rete di bias cablata in modo errato.

Comportamento della temperatura e prestazioni ad alta frequenza/fast-edge

L'intervallo tipico di funzionamento/immagazzinamento della giunzione è compreso tra -55°C e +150°C e diversi parametri variano continuamente con la temperatura.Gli schemi di polarizzazione che si stabilizzano automaticamente al variare delle condizioni sono spesso preferiti perché mantengono prestazioni più costanti tra diverse unità e variazioni di temperatura.

Deriva termica: cosa si muove e dove fa più male

Gli ingegneri pianificano comportamenti tipici guidati dalla temperatura in base a:

• Il VBE diminuisce di circa 2 mV/°C all'aumentare della temperatura

• Le correnti di dispersione aumentano con la temperatura

• Il guadagno di corrente (β) può variare con la temperatura e il punto operativo

Questi spostamenti diventano più evidenti nelle reti di polarizzazione che si basano su tensioni di base fisse o resistori di alto valore, dove una piccola variazione elettrica può tradursi in una variazione fastidiosamente grande della corrente di collettore.

Biasing per l'autocorrezione: la degenerazione dell'emettitore come influenza stabilizzante

Una tecnica di stabilizzazione comunemente utilizzata è la degenerazione dell'emettitore (un resistore dell'emettitore).All'aumentare della corrente aumenta anche la tensione dell'emettitore, il che riduce il VBE e abbassa nuovamente la corrente.Questo approccio migliora la coerenza tra i dispositivi e può anche migliorare la linearità analogica.

Preferenze di progettazione che migliorano la coerenza tra le temperature:

• Utilizzare resistori di emettitore per introdurre feedback negativo

• Ridurre la dipendenza da β quando l'obiettivo è un bias coerente, poiché β varia ampiamente tra dispositivi e punti operativi

Limiti ad alta frequenza / fast-edge: due meccanismi dominanti

Effetto Miller della Cbc

La capacità della base del collettore accoppia il movimento della tensione di uscita all'ingresso.In un amplificatore di tensione a emettitore comune, questa capacità viene moltiplicata per il guadagno e si presenta come una capacità di ingresso effettiva maggiore, riducendo la larghezza di banda e attenuando i bordi.

Strategie di mitigazione comuni utilizzate nella pratica:

• Impedenza del collettore inferiore per ridurre l'effetto amplificato di Miller

• Aggiungere intenzionalmente un piccolo condensatore di compensazione per controllare il polo dominante

• Utilizzare un inseguitore di emettitore e/o un cascode quando sono richieste sia la larghezza di banda che l'oscillazione della tensione

Stoccaggio della carica di saturazione

Portando il transistor fino alla saturazione si immagazzina la carica in eccesso nella regione di base e tale carica deve essere rimossa prima che sia possibile uno spegnimento rapido.Quando non viene rimosso rapidamente, i tempi di caduta si allungano e le perdite di commutazione aumentano, spesso in un modo che sembra sproporzionato rispetto alla semplicità dello schema.

Tecniche comunemente utilizzate per evitare lo spegnimento lento:

• Scegliere i valori del resistore di base per un'azionamento sufficiente utilizzando un beta forzato controllato (spesso ~10–20, a seconda della velocità e degli obiettivi di margine)

• Aggiungere una pinza Baker (rete di diodi) per limitare la profondità di saturazione e ridurre la carica immagazzinata

• Fornire un percorso di scarica base-emettitore (disposizione resistore/diodo) per estrarre attivamente la carica durante lo spegnimento, soprattutto quando il conducente può passare ad alta impedenza

Intento progettuale: decidere in anticipo tra lineare e cambio e guidare di conseguenza

Una mentalità che tende a prevenire risultati deludenti in termini di velocità è quella di decidere in anticipo se il dispositivo viene utilizzato come amplificatore lineare o come interruttore, quindi regolarlo e guidarlo in modo che corrisponda a tale intento.Molti risultati frustranti derivano dal mescolare le aspettative, spingendo un palco verso una saturazione profonda e aspettandosi anche bordi del collettore nitidi, simili a RF.Mantenere la regione operativa intenzionale (lineare per fedeltà, non saturata o leggermente saturata per velocità) di solito produce un comportamento che sembra più veloce e più prevedibile durante la convalida.

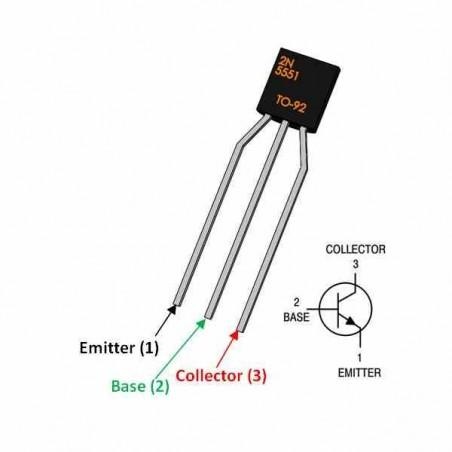

2N5551 Configurazione pin e funzioni del terminale

Il 2N5551 espone tre terminali, emettitore, base e collettore, e il circuito si comporta in modo prevedibile solo quando tali terminali vengono assegnati ai nodi corretti.Uno scambio di lead è raramente un momento del tipo “oops, poco importa”;può spingere il dispositivo in una regione operativa non prevista, deformare i calcoli di polarizzazione originali e aumentare le perdite in modi che sono facili da non notare durante un rapido controllo al banco.Negli stadi ad alta tensione, lo stesso errore può anche indirizzare il transistor verso meccanismi di rottura che lo indeboliscono molto prima che produca un guasto evidente e netto.

I sintomi spesso appaiono normali, il che può rendere difficile la risoluzione dei problemi.Una build che sembra soffrire di una misteriosa instabilità o di strani pregiudizi spesso risale a qualcosa di dolorosamente banale: il presunto disegno TO-92 negli appunti di qualcuno non corrisponde alla parte effettiva in mano, oppure un lotto misto include un diverso ordine di piombo.

Ruoli elettrici di ciascun lead

Emettitore

In molti stadi NPN, l'emettitore finisce vicino al riferimento locale (spesso messo a terra in una configurazione low-side) e tale posizionamento modella il modo di pensare dell'intero stadio.Elettricamente, il transistor risponde al VBE e alla corrente dell'emettitore;la tensione di base di per sé non è la quantità che mantiene coerente il comportamento.

Un resistore di emettitore è un modo comune per rendere la corrente del collettore meno sensibile alla diffusione del guadagno da unità a unità e alla deriva della temperatura.Quando la corrente aumenta, la tensione dell'emettitore aumenta con essa, il VBE diminuisce effettivamente e il palco si ritira naturalmente, un circuito di feedback locale poco affascinante ma molto efficace che impedisce alle cose di scivolare in angoli spiacevoli.

C'è anche una lezione pratica che emerge dopo un numero sufficiente di prototipi: un piccolo resistore di emettitore spesso separa i lavori solo con il bel transistor dalla parte superiore della borsa dai lavori su bobine, oscillazioni ambientali e invecchiamento.Questa coerenza viene solitamente percepita come un sollievo durante l'introduzione, perché riduce la voglia di continuare a scambiare parti finché il circuito non smette di essere capriccioso.

Base

La base è il terminale di controllo, ma si comporta come un ingresso pilotato da corrente con limiti, non come un quadrante che imposta la corrente del collettore con perfetta ripetibilità.Nel funzionamento forward-active, la corrente del collettore segue all'incirca IC ≈ β × IB, tuttavia β cambia con il livello di corrente del collettore, la temperatura di giunzione e le differenze di processo tra fornitori e persino tra lotti.

Quando uno schema di polarizzazione "imposta" la corrente basandosi su un presupposto β fisso, il circuito tende a variare con la temperatura, a bloccarsi prima del previsto o a risultare incoerente da una configurazione all'altra.Un approccio più calmo e ripetibile consiste nel polarizzare in modo che i resistori e la degenerazione dell'emettitore dominino il punto operativo, lasciando β come dettaglio secondario anziché come base.

Questa mentalità spesso fa sì che le simulazioni e l'hardware si allineino in modo più confortevole.Riduce inoltre la necessità di scambiare ripetutamente i transistor finché il circuito non inizia a funzionare correttamente.

Collezionista

Il collettore si collega comunemente al carico o a un resistore del collettore ed è il nodo che sperimenta le maggiori escursioni di tensione.Con il 2N5551, questo è importante perché viene spesso selezionato per lavori con piccoli segnali a tensione più elevata, dove il collettore è più esposto allo stress VCE e alle sorprese transitorie.

Negli assiemi reali, il nodo collettore è anche il luogo in cui si manifestano superamenti e suoni quando l'induttanza del cablaggio, i carichi reali e i fronti di commutazione entrano in gioco.Questo è uno dei motivi per cui un progetto può sembrare perfettamente a posto su un banco di prova ordinato ma invecchia male o fallire in modo intermittente sul campo; quei picchi extra non sempre compaiono nei test ideali, ma il collezionista deve comunque sopportarli.

Come confermare l'identità del lead prima della creazione (veloce, sicuro, ripetibile)

Non fare affidamento su uno schema pin TO-92 generico

Con la faccia piatta di un contenitore TO‑92 rivolta verso di te, molte varianti 2N5551 vengono presentate come E–B–C da sinistra a destra, ma questo modello non è qualcosa che puoi presumere con sicurezza per tutti i produttori, fonti di pacchetto o revisioni di marcatura.Il riferimento affidabile è la scheda tecnica del fornitore specifico e l'ordine dei pin legato al disegno della confezione di quel fornitore.

Questo può sembrare un lavoro di ufficio noioso finché non hai vissuto l'alternativa: ore di rilavorazione perché il circuito quasi funzioni, oltre alla preoccupazione persistente che il transistor sia stato parzialmente sollecitato durante i tentativi falliti e ora sia una responsabilità silenziosa.

Identificazione della modalità diodo del multimetro (prima la base, poi l'orientamento)

Un metodo di verifica rapida utilizza un multimetro in modalità diodo.

Passaggi (mantenuti deliberatamente meccanici in modo che siano facili da ripetere su una panchina affollata):

• Identificare la base: trovare il conduttore che mostra una caduta del diodo su ciascuno degli altri due conduttori quando il conduttore positivo del misuratore si trova sulla base candidata (tipico per un NPN).

• Distinguere tra emettitore e collettore: utilizzare un tester/tester per componenti con modalità hFE o test transistor, se disponibile, oppure confrontare il comportamento in un apparecchio semplice con una corrente di base nota e osservare quale connessione produce una conduzione più forte e una saturazione più pulita.

Il passaggio base è solitamente semplice perché solo un lead in genere influenza entrambi gli altri lead nella direzione prevista.La distinzione emettitore/collettore è più sottile perché entrambe le giunzioni assomigliano a diodi a basse correnti di prova, che è esattamente il motivo per cui una modalità tester dedicata, o un piccolo apparecchio di cui ti fidi, può farti risparmiare tempo e ripensamenti.

Questa abitudine alla verifica prima della saldatura è popolare nei laboratori per un motivo: rileva tempestivamente lotti misti, parti rietichettate ed errori di impronta, quando correggere il problema è quasi semplice.

Perché un'identificazione errata può sembrare funzionare

Un transistor identificato erroneamente può comunque condurre a bassa corrente perché il comportamento di attività inversa e i percorsi di dispersione possono simulare un'amplificazione debole.Questa illusione è ciò che rende l’errore emotivamente irritante: un rapido controllo a bassa tensione può passare, dando un falso senso di chiusura.

Man mano che la tensione di alimentazione e l'oscillazione del segnale aumentano, lo stesso circuito può diventare rumoroso, instabile o stressato e la fase "praticamente funziona" può tranquillamente trasformarsi nel punto di partenza di danni latenti.

Modalità di guasto e problemi di prestazioni causati da errori di pinout

Scambio base-collettore: comportamento reattivo e pregiudizi che non restano fermi

Se la base e il collettore vengono scambiati, il dispositivo può funzionare in modalità attiva inversa con un guadagno notevolmente ridotto.Lo stadio potrebbe comunque far passare un segnale, il che può fuorviare la risoluzione dei problemi, ma i punti di bias tendono a spostarsi, la distorsione aumenta e il comportamento della saturazione diventa più difficile da prevedere.

Un effetto a valle comune è l'aumento della dissipazione: il circuito circostante può spingere il transistor a compensare il guadagno mancante, spingendo la temperatura di giunzione verso l'alto e allontanando ulteriormente i parametri da quanto presupposto dal progetto.

Inversione emettitore-collettore: margine di rottura più sottile e maggiori perdite

Se l'emettitore e il collettore vengono invertiti, il margine di rottura generalmente si riduce e le perdite spesso aumentano.Nei progetti ad alta tensione ciò diventa particolarmente scomodo, perché la struttura del lato collettore è solitamente progettata per tollerare una polarizzazione inversa più elevata rispetto al lato emettitore.

Il risultato pratico è che una tensione nominale che sembrava confortevole sulla carta può comportarsi in modo fragile nell'hardware, soprattutto quando sono presenti transitori e l'ambiente è meno indulgente rispetto a una configurazione da banco controllata.

Stress da cambiamento: valanga inaspettata e degrado ritardato e difficile da spiegare

Nelle applicazioni di commutazione, una piedinatura errata può spingere il transistor in una valanga involontaria durante lo spegnimento o durante eventi di contraccolpo induttivo.La parte potrebbe sopravvivere ai primi test e accumulare comunque danni, che in seguito si manifesteranno come perdite più elevate, più rumore, guadagno ridotto o soglie di commutazione irregolari.

Questo comportamento di guasto ritardato è uno dei motivi per cui è preferibile una protezione transitoria conservativa invece di presupporre che il silicio continui a funzionare normalmente:

Le contromisure comuni includono ammortizzatori, morsetti e trasmissione di base adeguatamente progettata.

Una posizione progettuale pratica: trattare la piedinatura come un vincolo di affidabilità

La correttezza della piedinatura non consiste solo nel far passare un segnale il primo giorno.Si tratta anche di preservare il margine di tensione, mantenendo il transistor nella regione operativa prevista dalla rete di polarizzazione ed evitando meccanismi di stress che non si annunciano immediatamente.

Quando l'ordine principale viene trattato come un vincolo di progettazione che viene verificato in due modi, tramite la scheda tecnica del fornitore e tramite misurazioni rapide, la ricompensa è noiosa nel senso migliore del termine: prototipi, unità di produzione e comportamento a lungo termine tendono a corrispondere e il circuito smette di riservare spiacevoli sorprese una volta lasciato il banco.

Applicazioni comuni 2N5551 nei circuiti analogici e di commutazione

Il 2N5551 tende a sentirsi più a suo agio nei circuiti in cui il margine di tensione e il comportamento ripetibile superano il fascino della corrente di picco elevata, dei fronti estremamente veloci o della ricerca dell'ultimo bit di guadagno RF.Spesso si adatta ai team che preferiscono l'assemblaggio a foro passante, parti che possono essere facilmente sondate e la ricerca di guasti che non si trasforma in congetture.Sui binari di alimentazione più alti, di solito si comporta in modo meno drammatico rispetto ai BJT a piccolo segnale a tensione inferiore, che altrimenti potrebbero spingerti verso morsetti aggiuntivi, parti di protezione aggiuntive o "perché questo ha fallito ma gli altri tre no?"post-mortem.

Amplificazione di piccoli segnali (audio, sensori, front-end)

Negli stadi amplificatori di piccolo segnale, il 2N5551 si adatta ai blocchi di guadagno di tensione dell'emettitore comune che devono tollerare una tensione collettore-emettitore più elevata senza vivere al limite.Un modo pratico per pensare alla polarizzazione è scegliere una regione della corrente del collettore che mantenga la transconduttanza coerente, poiché gm ≈ IC/VT.Quando il GM si colloca in un intervallo stabile e prevedibile, il guadagno, il comportamento riferito all'input e la deriva della temperatura appaiono solitamente più uniformi da unità a unità, soprattutto quando si prevede che il circuito venga ricostruito in seguito, sottoposto a manutenzione sul campo o confrontato su più schede.

β non è una promessa;può spostarsi ampiamente (spesso nell'ordine di ~ 80–250 a seconda del lotto, IC e temperatura).A causa di questa diffusione, gli schemi di bias tendono a invecchiare meglio quando il punto operativo è impostato principalmente dai rapporti dei resistori e dal resistore di emettitore, invece di appoggiarsi su β come se fosse una manopola fissa.

Una realtà pratica a livello di banco è che una rete di polarizzazione che sembra solida come una roccia in un singolo prototipo può vagare attraverso un piccolo gruppo di dispositivi a meno che la degenerazione degli emettitori non porti effettivamente la sua parte di lavoro.I progetti pensati per essere duplicati tendono a premiare questo stile conservatore: il punto CC si posiziona dove previsto e il tempo per la risoluzione dei problemi rimane concentrato sul circuito anziché sulla roulette dei transistor.

La degenerazione degli emettitori in genere comporta numerosi vantaggi quotidiani che si manifestano nelle misurazioni e nei test di ascolto:

Miglioramento della linearità;riduzione della distorsione;ridotta sensibilità DC alla variazione del dispositivo;autocorrezione termica tramite l'aumento del VE che riduce l'azionamento del VBE man mano che l'IC sale.

Questo comportamento termico è importante nei normali involucri dove il calore si assorbe nel tempo o dove il transistor si trova vicino a parti più calde (regolatori, resistori di potenza, lampade).In queste situazioni, il palco può rimanere più vicino al punto operativo previsto invece di scivolare lentamente in un angolo.

Per audio a basso rumore e front-end di sensori, una corrente di collettore moderata è spesso un punto di partenza più tranquillo rispetto a spingere la corrente solo per spremere ulteriori grammi.Una corrente moderata riduce comunemente l'autoriscaldamento ed evita di forzare i resistori circostanti, le sorgenti di polarizzazione o le sorgenti di segnale a regimi in cui il loro rumore e il comportamento non ideale diventano più difficili da ignorare.

Il disaccoppiamento tende a dare i suoi frutti quando viene trattato come parte dello stadio dell'amplificatore piuttosto che come un generico ripensamento.Il bypass dell'alimentazione locale posizionato vicino al percorso di alimentazione del transistor può impedire che l'impedenza di alimentazione venga "sentita" come ronzio o "vista" come una deriva lenta del sensore.

I nodi ad alta impedenza di solito meritano un rispetto extra nelle build fisiche.Conduttori lunghi, reti di resistori alte o riferimenti di terra che vagano possono trasformare uno schema stabile in un raccoglitore di ronzii.Una delle soluzioni sul campo più soddisfacenti è anche una delle più semplici: abbreviare il percorso ad alta impedenza, fornire un ritorno più esplicito nelle vicinanze e spostare il condensatore di disaccoppiamento in modo da chiudere il circuito di corrente localmente invece di trascinarlo su tutta la linea.Sulla carta non “cambia nulla”, ma in panchina il circuito può improvvisamente comportarsi come il progetto che pensavi di aver costruito.

In pratica, lo stadio per segnali piccoli di cui ti fidi è spesso quello con un guadagno un po’ meno ambizioso ma più stabile in termini di temperatura, variazione di fornitura e diffusione del dispositivo.Il 2N5551 supporta bene questo approccio: la sua maggiore capacità VCE spinge verso margini conservativi e tali margini tendono a ridurre le spiacevoli sorprese durante l'accensione, l'hot plug dei cavi o gli eventi di overshoot dell'alimentazione che sono comuni nei sistemi reali.

Lavori di commutazione (relè, spostamento di livello, stringhe di LED)

Utilizzato come interruttore, il 2N5551 può gestire carichi moderati entro i limiti di corrente e potenza, e il suo valore VCE più elevato è un vantaggio su binari più alti o in cablaggi che producono kick induttivi e transitori.Viene spesso selezionato quando un transistor a tensione inferiore richiederebbe parti di serraggio aggiuntive o si guasta in modo intermittente in installazioni in cui il cablaggio è lungo, il carico è disordinato o l'ambiente è elettricamente rumoroso.

La selezione del resistore di base influisce fortemente sul comportamento di commutazione.Valori beta forzati compresi tra 10 e 20 vengono spesso utilizzati per mantenere una saturazione affidabile in base alla variazione del dispositivo e al cambiamento dei carichi.Ciò migliora la coerenza nello stato di accensione, ma un'unità di base eccessiva può immagazzinare carica aggiuntiva e rallentare i tempi di spegnimento.

Quando ciò accade, i sintomi tendono ad essere molto "umanamente fastidiosi" in laboratorio: un relè che si attiva lentamente, stringhe di LED che appaiono leggermente fantasma, bordi che formano code sul telescopio o una parte che funziona più calda del previsto a velocità di commutazione più elevate.Se "funziona" a bassa frequenza ma inizia a sembrare appiccicoso quando si accelera, un'eccessiva saturazione è un colpevole comune.

Una saturazione più profonda solitamente abbassa il VCE(sat), ma rallenta anche lo spegnimento.Se i tempi di spegnimento fanno parte del comportamento del prodotto (tempo di rilascio del relè, qualità dei bordi PWM, allineamento dei tempi), può essere più comodo evitare la saturazione profonda o fornire un percorso di scarica di base.

Un modesto resistore base-emettitore spesso migliora il comportamento fuori stato scaricando la carica immagazzinata e riducendo la suscettibilità alle perdite o al rumore accoppiato che possono accendere a metà il dispositivo quando meno lo desideri.

Per i carichi induttivi come i relè, la protezione predefinita è un diodo flyback per evitare che il collettore si guasti.Un diodo semplice, tuttavia, rallenta anche il decadimento della corrente e quindi ne rallenta il rilascio.Se la velocità di rilascio è importante, vengono comunemente utilizzate reti di morsetti che consentono una tensione di flyback più elevata (ma controllata).

Nei sistemi di controllo, questo scambio può manifestarsi in modi difficili da “discutere” con la teoria: un relè si interrompe in modo pulito e prevedibile, mentre un altro sembra appiccicoso o introduce una deriva temporale in una sequenza meccanica.L’approccio a pinza spesso fa la differenza.

Il successo della commutazione non riguarda solo la corrente di picco su un grafico della scheda tecnica.Gli assiemi reali introducono realtà termiche: dissipazione del pacchetto, flusso d'aria, area di rame, temperatura dell'involucro e ciclo di lavoro.Un circuito che si comporta su una breadboard può diventare notevolmente più caldo in una scatola stretta, soprattutto se il dispositivo trascorre più tempo nella regione lineare durante i bordi o se il carico occasionalmente aumenta.

I progetti che lasciano più margine di tensione e trattano la dissipazione di potenza con un comodo declassamento spesso finiscono per essere quelli che continuano a funzionare dopo settimane di cicli termici, quando la novità non c'è più e conta solo la stabilità.

Ruoli RF audio e di base

Con un fT intorno a 100 MHz, il 2N5551 può servire in buffer RF, oscillatori e stadi IF, ma il layout diventa inseparabile dal comportamento del circuito.Tracce brevi, percorsi di ritorno stretti e aree di loop controllate riducono il feedback involontario.A queste frequenze, non è insolito che uno schema che sembra del tutto rispettabile oscilli comunque se la struttura fisica crea percorsi di accoppiamento parassiti.

I casi d'uso RF/audio spesso raggruppati sotto questo ombrello includono:

Buffer RF;oscillatori;SE fasi;stadi pre-driver ad alta tensione;stadi amplificatori di tensione (VAS).

Negli stadi di guadagno RF, il Cbc moltiplicato per Miller può limitare la larghezza di banda e aggiungere uno sfasamento che spinge lo stadio verso l'instabilità.La degenerazione degli emettitori può calmare questo comportamento, in genere a scapito del guadagno, e molti costruttori ritengono che sia più facile convivere con questo commercio quando l'obiettivo è un funzionamento ripetibile su più schede e contenitori.

Anche la neutralizzazione può aiutare, ma richiede un’attenta esecuzione.In molte realizzazioni pratiche, uno stadio con guadagno leggermente inferiore che rimane ben comportato quando si chiude il coperchio, o quando qualcuno sposta un cavo, finisce per essere un affare ingegneristico migliore rispetto a uno stadio con guadagno più elevato che occasionalmente esplode in oscillazione.

Alcune abitudini di costruzione tendono a ridurre il comportamento RF a sorpresa:

Mantenere brevi i percorsi di feedback;mantenere un riferimento di terra pulito;evitare lunghi percorsi ad alta impedenza in prossimità del nodo collettore;ridurre al minimo l'area del circuito nei percorsi sensibili.

Una lezione ricorrente è che spostare un componente di pochi millimetri, regolare un percorso di ritorno o stringere un circuito di massa può porre fine a un'oscillazione in modo più affidabile rispetto allo scambio di lotti di transistor o al dibattito sui contenitori β.

Nei circuiti audio, il 2N5551 si presenta spesso negli stadi pre-driver ad alta tensione o negli stadi di amplificazione della tensione.La classificazione VCE aggiuntiva aiuta a evitare clip o guasti durante grandi oscillazioni di tensione e durante i transitori di avvio.In termini quotidiani, questo margine tende a rendere il circuito più tranquillo: i binari possono sollevarsi in modo non uniforme, i carichi possono momentaneamente disconnettersi ed è meno probabile che il transistor venga spinto in condizioni di stress che successivamente emergono come rumore intermittente, deriva o prestazioni degradate.

Il vantaggio più consistente del 2N5551 è la frequenza con cui lascia semplice un nodo ad alta tensione.Quando la scelta del transistor riduce la necessità di aggiungere morsetti ovunque, attenua la sensibilità al superamento del rail e rimane composta con polarizzazione conservativa, la convalida tende ad essere più rapida e la manutenzione a lungo termine tende ad essere meno frustrante, perché il circuito ha meno comportamenti limite aspettando il giorno sbagliato e la temperatura sbagliata.

Come migliorare l'affidabilità del 2N5551 e prevenire i guasti

Il comportamento affidabile del 2N5551 deriva dal trattamento di tensione, corrente e temperatura come un insieme accoppiato di vincoli anziché come tre caselle di controllo indipendenti.Molti guasti "inspiegabili" sul campo si verificano in progetti che sembrano conformi in una giornata di lettura delle schede tecniche, ma che non funzionano più quando entrano in gioco forme d'onda reali, transitori e involucri più caldi del previsto.In un piccolo corpo TO-92, brevi esplosioni di stress e piccole scelte di layout possono sembrare sproporzionatamente consequenziali, e da questa discrepanza deriva molta frustrazione.

Mantieni tensione, corrente e potenza entro un margine operativo pratico

Punta a progettare con un po’ di respiro invece di restare vicino ai limiti pubblicati.Mantenere VCE ben al di sotto di ~160 V e IC ben al di sotto di ~600 mA tende a ridurre il numero di sorprese del funzionamento di ieri, soprattutto quando il circuito viene commutato, pulsato o utilizzato in un ambiente più caldo rispetto al laboratorio.

L'aritmetica rapida rimane un inizio utile:

PD ≈ VCE × IC

La sfumatura che conta ripetutamente nelle build reali è che VCE e IC raramente rimangono costanti.Durante le transizioni di commutazione, entrambi possono essere sostanziali allo stesso tempo, producendo brevi picchi di dissipazione che non compaiono nei calcoli dello stato stazionario.Se convalidi solo i punti DC, è facile sentirsi sicuri e poi chiedersi in seguito perché il dispositivo si surriscalda più di quanto suggerisca l'intuizione.

Il declassamento della temperatura si presenta in pratica come una differenza tra “stabile al banco” e “stabile installato”.Un circuito che si comporta tranquillamente all'aria aperta può diventare irregolare dopo il montaggio in una piccola scatola: l'ambiente aumenta, il flusso d'aria si indebolisce e il percorso termico dal contenitore TO-92 all'ambiente diventa meno tollerante.Progettare per una temperatura di giunzione più bassa tende a ripagare in termini di minore deriva, punti di polarizzazione più stabili e minori ritorni intermittenti.

I carichi induttivi e ad alta impedenza meritano ulteriore scetticismo perché possono generare picchi che superano VCE anche quando la guida CC sembra docile.La sovratensione non vincolata è una causa principale comune, quindi è utile limitarla intenzionalmente.

Opzioni comuni di controllo dei picchi:

• Soppressore RC sul carico o sul transistor durante la commutazione induttiva

• Diodo flyback dove la polarità lo consente (relè/bobine), utilizzando diodi adeguatamente veloci quando le frequenze dei fronti sono elevate

• Bloccare le reti che limitano il VCE a un tetto definito

• Anelli di cablaggio stretti e percorsi di ritorno compatti per ridurre l'induttanza parassita che converte di/dt in sovraelongazione di tensione

Dal punto di vista dei costi e delle rilavorazioni, una piccola rete di pinze è spesso la scelta più pulita rispetto all'affidarsi a un margine non specificato o alla speranza che una valanga occasionale sia probabilmente accettabile.Anche quando lo stress non provoca un guasto immediato, i colpi ripetuti possono accumulare degrado e ridurre silenziosamente l’affidabilità a lungo termine.

Gestire il riscaldamento anteriore in un pacchetto TO-92

TO-92 è comodo da posizionare e saldare a mano, ma si riscalda rapidamente perché la massa termica è limitata e il percorso del calore fuori dallo stampo è modesto.Una strategia che previene l’accumulo di calore generalmente produce risultati più prevedibili rispetto al tentativo di “estrarre il calore” dopo che il punto di funzionamento è già aggressivo.

Leve di controllo termico che tendono a funzionare meglio se applicate insieme:

• Ridurre la corrente continua ove fattibile, in particolare a VCE più elevati

• Evitare le regioni operative in cui il dispositivo trascorre molto tempo sia con VCE non banale che con IC non banale (un modello spesso causato da una commutazione sottopilotata)

• Diffondere il calore nel PCB con più rame sui conduttori del collettore/emettitore (tracce più larghe e piccole colate di rame attorno ai pin possono ridurre in modo misurabile l'aumento di temperatura senza un dissipatore di calore)

• Tenere le parti sensibili al calore lontane dal transistor per evitare un aumento locale della temperatura ambiente attorno al contenitore

Quando la dissipazione di potenza rimane nell'ordine di poche centinaia di milliwatt per lunghi periodi, passare a un package più grande è spesso più semplice che migliorare i metodi di raffreddamento.Pacchetti come TO-126, TO-220, SOT-223 o DPAK possono abbassare la temperatura di giunzione, migliorare l'uniformità e ridurre la sensibilità al flusso d'aria e alle differenze di layout.Un margine termico aggiuntivo si traduce spesso in una migliore stabilità elettrica, non solo in un minor numero di guasti.

Evita le trappole ad alta frequenza e di biasing che falliscono silenziosamente

Molti transistor a piccolo segnale bruciati non sono vittime di drammatici eventi di sovratensione;sono vittime di presupposti apparentemente ragionevoli che non reggono oltre la temperatura, la tolleranza o i limiti di cambiamento.Il 2N5551 può essere tollerante, ma alcuni errori si ripetono abbastanza spesso da meritare di essere trattati come modelli, non come eccezioni.

Non dare per scontato che la piedinatura corrisponda ad altre parti TO-92 simili

I corpi TO-92 possono sembrare identici mentre si utilizzano ordini di pin diversi (E-B-C vs. C-B-E, ecc.).Una struttura cablata in modo errato può sembrare parzialmente funzionante con un carico leggero, per poi disfarsi quando la corrente, la tensione o la temperatura aumentano.Confermare la piedinatura nella scheda tecnica del produttore specifico per la marcatura esatta e trattare le sostituzioni con cautela fino alla verifica sul banco in condizioni realistiche.

Non influenzare l’utilizzo di un numero β (hFE) e aspettarti che rimanga

Dimensionare la corrente di base da un singolo valore di "guadagno tipico" è un modo classico per ritrovarsi con un circuito che si comporta in modo diverso da unità a unità.Il guadagno varia in base alla corrente del collettore, alla temperatura e alla diffusione della produzione.

Approcci di biasing che di solito si comportano meglio:

• Commutazione: utilizzare beta forzato (fornire deliberatamente più corrente di base di quanto implica una stima hFE tipica) in modo che la saturazione si verifichi ancora anche nelle parti e nelle temperature peggiori

• Analogico: utilizza la degenerazione e il feedback dell'emettitore in modo che il punto operativo dipenda più dai rapporti dei resistori che dal guadagno dei transistor

I progetti che si basano sul principio "il guadagno del transistor sarà circa X" spesso vanno alla deriva, si distorcono prima del previsto o diventano fragili quando si verificano sbalzi di temperatura o le parti vengono scambiate.

Non guidare la base direttamente dalla logica senza un resistore

Un resistore di base impedisce alla giunzione base-emettitore di assorbire corrente incontrollata, che può sollecitare sia il pin di guida che il transistor.Scegliere un valore che imposti una corrente di base intenzionale pur rispettando le aspettative sulla velocità di commutazione.In molti casi pratici, spingere il resistore leggermente più in alto migliora la robustezza con poche penalità reali, perché riduce l'eccesso di overdrive della base e il riscaldamento che ne consegue.

Non trascurare il comportamento di spegnimento e gli effetti collaterali della saturazione profonda

Una profonda saturazione può rallentare lo spegnimento a causa della carica immagazzinata.Questo spegnimento più lento estende la sovrapposizione di tensione e corrente durante le transizioni e tale sovrapposizione si manifesta direttamente come ulteriore perdita di commutazione e aumento della temperatura.Se la velocità di cambio (o semplicemente mantenere il dispositivo più fresco) è importante, spesso aiutano tecniche come le seguenti.

Opzioni di spegnimento e controllo della saturazione:

• Limitare la saturazione evitando un eccessivo overdrive della base

• Aggiungere una pinza Baker o una rete di diodi per mantenere il transistor fuori dalla saturazione profonda

• Fornire un percorso di scarica della carica di base (resistore base-emettitore o pull-down attivo)

Una lezione sulla risoluzione dei problemi che tende a sembrare sorprendentemente coerente: quando un transistor "semplice interruttore" diventa più caldo del previsto, il colpevole è spesso la perdita di transizione dovuta allo spegnimento lento piuttosto che la dissipazione CC calcolata per prima.

Non trattare Avalanche come un comportamento operativo di routine

Anche se una valanga occasionale non uccide immediatamente il transistor, eventi di valanga ripetuti comunemente lo degradano nel tempo.Tale degrado può manifestarsi sotto forma di perdite maggiori, guadagno ridotto o guasti iniziali difficili da riprodurre durante il debug.Mantenere rare le valanghe, o progettarle con le pinze, di solito porta a un comportamento più calmo a lungo termine e a meno guasti intermittenti.

Nel complesso, i circuiti che resistono nell'uso reale in genere fanno tre cose in modo coerente: lasciano spazio per respirare elettricamente e termicamente, limitano i transitori invece di tollerarli e rendono prevedibile il comportamento del motore di base nelle parti e nelle temperature peggiori.Questa combinazione tende a sopravvivere non solo a un banco di lavoro pulito, ma anche a mesi di funzionamento in ambienti caldi, rumorosi e leggermente imperfetti.

Confronto tra 2N5551 e 2N2222 e BC547

La sostituzione di un transistor simile tende a procedere senza intoppi solo quando i vincoli reali continuano a corrispondere, non solo la categoria di marketing o la vaga etichetta di uso generale.Molte decisioni di sostituzione sembrano ovvie alla scrivania e poi risultano inquietanti in panchina, perché i momenti peggiori del circuito raramente si presentano in uno schema ordinato.

Un confronto fondato di solito inizia specificando gli estremi operativi e quindi controllando se il dispositivo candidato rimane a suo agio, comprese le transizioni scomode in cui le cose si complicano brevemente.

• Stress di tensione (livello CC + picchi + squilli)

• Corrente di collettore (media + picco + forma dell'impulso)

• Comportamento di commutazione/analogico (velocità, capacità, larghezza di banda, stabilità)

• Realtà termica (pacchetto, rame PCB, flusso d'aria, temperatura ambiente)

Nella risoluzione quotidiana dei problemi, le sostituzioni fallite spesso sono riconducibili a due modelli: (a) il valore nominale collettore-emettitore viene superato silenziosamente durante un transitorio, oppure (b) il dispositivo si surriscalda di quanto il pacchetto e la scheda possano perdere nel tempo.Osservare “cosa può fare il nodo nel peggiore dei casi” tende a rivelare qualcosa di più del semplice confronto dei numeri di parte in base alla popolarità.

2N5551 contro 2N2222

Dove il 2N5551 solitamente si sente più a suo agio

Il 2N5551 è comunemente preferito quando il circuito deve funzionare con una tensione del collettore più elevata, perché spesso ha una tensione nominale di circa 160 V VCE.Quella valutazione non è solo un elemento pubblicitario;imposta in modo efficace la quantità di abuso che il transistor può tollerare quando l'alimentazione è superiore al previsto, quando il carico è induttivo o quando il cablaggio/layout inietta picchi acuti che sono facili da sottovalutare finché non li si analizza.

Tensioni di alimentazione elevate, carichi induttivi, cablaggi lunghi e superamento rapido della commutazione spesso richiedono valori di tensione simili a 2N5551.Nei sistemi pratici, il cablaggio di produzione, l'attività dei connettori e le modifiche al layout possono creare condizioni che differiscono dai primi prototipi, quindi spesso è preferibile un margine di tensione aggiuntivo.

Dove il 2N2222 in genere si adatta meglio e dove inizia a sembrare fragile

Il 2N2222 è ampiamente utilizzato per lavori a bassa tensione, spesso con un VCE massimo intorno a 40 V, e si è guadagnato la sua reputazione nella commutazione per scopi generali.In molti progetti a bassa tensione, può essere una scelta semplice e che ispira fiducia, finché al nodo del collettore non viene consentito di spostarsi ovunque vicino al soffitto.

Può funzionare bene nei comuni ruoli a bassa tensione, soprattutto quando la tensione è ben limitata e la protezione viene gestita in modo accurato.

Interfaccia digitale a bassa tensione

Relè o solenoide guidati su binari modesti (con protezione flyback eseguita correttamente)

Commutazione di piccoli segnali in cui le escursioni di tensione sono limitate e ripetibili

Alcune varianti sono sufficientemente veloci per numerose attività di commutazione, ma la velocità non copre una tensione nominale che viene superata durante eventi reali.Una volta che il collezionista può vedere in modo plausibile escursioni al di sopra del valore nominale (sequenza di accensione, collegamento a caldo del cavo, kick induttivo o squillo su tracce lunghe), il comportamento spesso cambia da sembra buono a fallisce in modo intermittente, che può essere una delle modalità di guasto che richiedono più tempo da ricercare.

Ciò che di solito decide il risultato

• Comportamento transitorio rispetto al comfort stazionario

Molti circuiti sembrano perfettamente funzionanti nell'analisi DC e poi mostrano brevi e taglienti sorprese di tensione durante la commutazione.Carichi induttivi, avvolgimenti di trasformatori, cablaggi lunghi e nodi leggermente smorzati possono generare picchi che non vengono visualizzati se si confrontano solo i valori nominali delle rotaie.Quando esiste incertezza, la forma d'onda transitoria viene trattata come riferimento principale perché rivela rapidamente il comportamento effettivo del circuito.

• Dissipazione e margine termico nella costruzione reale

Anche con una corrente modesta, la sovrapposizione di corrente e VCE nel momento sbagliato può aumentare la dissipazione in modo tale da avere importanza.Uno scambio che soddisfa il numero attuale sulla carta ma funziona più caldo nel recinto può spostare il guadagno, spostare i punti di pregiudizio e invecchiare in un modo che assomiglia a casualità mesi dopo.Questa deriva può essere sottile, ed è esattamente il tipo di sottigliezza che spinge gli ingegneri a indovinare prima tutto il resto.

• Comportamento del guadagno alla corrente operativa

Entrambe le parti si amplificano, ma i loro profili hFE rispetto a quelli di corrente e temperatura possono differire in modi che appaiono ai margini del progetto.Durante il passaggio, un debole margine beta forzato può rallentare lo spegnimento e aggiungere calore durante le transizioni;negli stadi analogici può spostare i punti operativi e alterare la distorsione.Quando un progetto è quasi saturo o difficilmente distorto, queste differenze smettono di essere accademiche.

• Una mentalità basata sui confini per VCE

Un’abitudine pratica che persiste è quella di considerare il rating VCE come un confine che si evita di oltrepassare, non come un numero a cui si tenta di avvicinarsi in modo efficiente.Se il nodo del collettore può realisticamente raggiungere decine di volt superiori a 40 V, anche per brevi intervalli, il 2N5551 tende a sembrare la scelta più tranquilla.Ciò si manifesta spesso nelle apparecchiature a segnale misto in cui i binari sembrano stabili sulla carta ma superano i limiti durante le disconnessioni del carico o quando più forniture aumentano a velocità diverse.

Utilizza il margine di tensione come filtro precoce, poiché i guasti più difficili da diagnosticare spesso si verificano negli istanti tra stati stazionari, avvio, arresto, fasi di carico ed eventi del connettore.Scegliere il transistor che mantiene questi momenti all'interno di un involucro confortevole di solito ripaga di più che appoggiarsi a un'opzione familiare per uso generale.

2N5551 contro BC547

In cosa è generalmente brava la classe BC547 e in cosa non le piace naturalmente

I componenti di classe BC547 sono in genere transistor a basso segnale a bassa tensione (spesso intorno a 45 V VCE max) destinati all'amplificazione della luce e alla commutazione a bassa corrente.Negli ambienti a bassa tensione possono essere un piacere da usare perché il comportamento è prevedibile e i presupposti del circuito sono facili da mantenere intatti.

Spesso brillano nei seguenti tipi di circuiti quando le oscillazioni di tensione rimangono modeste e ben controllate.

• Preamplificatori audio a bassa tensione

• Estremità anteriori del sensore

• Piccola interfaccia a livello logico e commutazione luminosa

Il punto in cui diventano scomodi è qualsiasi nodo che può vedere kick induttivi o binari ad alta tensione a meno che il circuito non sia deliberatamente bloccato e verificato.Se l’approccio di protezione è probabilmente valido, tale incertezza tende a emergere in seguito sotto forma di fallimenti sporadici, il che raramente è un risultato soddisfacente.

Dove il 2N5551 in genere vince sulla tolleranza ambientale

Il 2N5551 è solitamente il candidato più forte quando il collettore deve tollerare oscillazioni di tensione maggiori, come stadi analogici ad alta tensione, spostamento di livello o collegamento a domini di tensione più elevata.In questi ruoli, il rating VCE più elevato è spesso ciò che distingue un progetto che risulta stabile nonostante le variazioni di cablaggio da uno che si comporta bene solo in condizioni di laboratorio ideali.

• Stadi analogici ad alta tensione

• Spostamento di livello e interfacciamento ad alta tensione

• Nodi esposti a picchi indotti dal cablaggio o a variazioni più ampie nel mondo reale

Come scegliere una lista di controllo che eviti le sostituzioni più sbagliate

La selezione avviene più agevolmente quando è guidata da limiti concreti anziché da etichette con scopi simili.I seguenti checkpoint trasformano una sostituzione fuzzy in una decisione che puoi difendere in seguito, anche se il circuito si comporta in modo diverso tra le build.

• VCE nel caso peggiore, compresi i transitori

Calcolare o misurare il VCE massimo durante il normale funzionamento, l'avvio/spegnimento e gli eventi prossimi al guasto senza che si tratti di veri e propri guasti (ad esempio, disconnessione del carico).Se il nodo è plausibilmente vicino a 45 V, un dispositivo di classe BC547 diventa una scelta a rischio più elevato a meno che il bloccaggio non venga dimostrato con la misurazione.Se il nodo può salire ben oltre tale valore, il rating di classe 2N5551 diventa solitamente la linea di base più sensata.

• Corrente di collettore richiesta

Controllare sia la corrente media che la corrente di picco durante la commutazione dei fronti, la carica dei condensatori, lo spunto o gli impulsi brevi.Molti circuiti sembrano buoni in panchina perché i picchi sono brevi, ma la ripetizione può comunque creare calore e stress nel tempo.I picchi che non durano a lungo spesso durano abbastanza a lungo da avere importanza termica quando si verificano migliaia o milioni di volte.

• Dissipazione continua e di picco nel package reale

Stimare la peggiore sovrapposizione utilizzando P ≈ VCE × IC nel momento in cui entrambi sono alti.Quindi mappalo per racchiudere i limiti termici e l'ambiente reale della scheda.Un dispositivo TO-92 su un PCB chiuso e caldo generalmente disperde il calore in modo molto meno efficace di quanto suggeriscono i numeri della scheda tecnica del titolo, soprattutto senza un'ampia area di rame.

• Esigenze di larghezza di banda, velocità e stabilità

Negli amplificatori e nella commutazione rapida, le capacità e la stabilità della larghezza di banda del guadagno modellano la stabilità e il comportamento dei bordi.Un transistor che sembra elettricamente più resistente può comunque innescare oscillazioni o fronti lenti se il circuito è stato implicitamente sintonizzato attorno a un profilo di capacità diverso.Quando la stabilità è un fattore sensibile, la convalida della forma d'onda nel nodo del circuito effettivo è spesso più affidabile che dipendere solo dalle specifiche della larghezza di banda nominale per prevedere il comportamento dinamico.

Quando questi quattro elementi vengono scritti con numeri reali, la decisione di solito smette di sembrare soggettiva.I progetti che invecchiano bene sono quelli che trattano il transistor non come uno scambio di merci, ma come una parte il cui stress di tensione, condizioni termiche e ambiente transitorio interagiscono e vengono valutati insieme.

Conclusione

Il 2N5551 è un transistor affidabile per piccoli segnali per circuiti che richiedono una gestione della tensione più elevata e un funzionamento stabile a lungo termine.Nei circuiti pratici, la sua utilità deriva meno dal guadagno grezzo o dalla capacità di corrente e più dal margine di tensione, dal funzionamento prevedibile e dalla tolleranza alle condizioni transitorie del mondo reale che spesso compaiono durante la commutazione, l'avvio, le modifiche al cablaggio e il funzionamento a lungo termine.Il successo dell'uso del dispositivo dipende dalla tensione conservativa e dalla progettazione termica, dalla corretta polarizzazione, dal comportamento di commutazione controllato, dalla protezione dai transitori e da un'attenta attenzione alla configurazione dei pin e al layout del PCB.Se applicato entro limiti operativi realistici e supportato da buone pratiche di gestione dello stress, il 2N5551 fornisce prestazioni affidabili in applicazioni di amplificazione analogica, commutazione, interfaccia e gestione dei segnali ad alta tensione.

Domande frequenti [FAQ]

1. Perché il 2N5551 è spesso preferito ai comuni transistor a piccolo segnale nei circuiti ad alta tensione?

Il 2N5551 è comunemente selezionato perché fornisce una tolleranza di tensione collettore-emettitore più elevata rispetto a molti BJT standard per piccoli segnali.Con un VCEO tipico intorno a 160 V, può resistere a picchi transitori, contraccolpi induttivi, superamento dell'avvio e condizioni di commutazione ad alta tensione che porterebbero al guasto i transistor a tensione inferiore come 2N2222 o BC547.Nelle progettazioni pratiche, questo margine di tensione aggiuntivo spesso riduce i guasti intermittenti e migliora la stabilità a lungo termine in condizioni operative reali.

2. In che modo i picchi di tensione transitoria influenzano l'affidabilità a lungo termine nei circuiti 2N5551?

Gli eventi transitori spesso determinano l'affidabilità dei transistor più dei livelli di tensione a regime.Carichi induttivi, inserimento a caldo dei cavi, squilli causati da induttanza e capacità parassite e superamento della commutazione possono aumentare momentaneamente la tensione del collettore ben oltre la linea di alimentazione nominale.Anche se la tensione operativa media sembra sicura, stress transitori ripetuti possono gradualmente degradare il transistor attraverso effetti a valanga, aumento delle perdite o fatica termica.Snubber, diodi TVS, protezione flyback e declassamento conservativo sono comunemente utilizzati per controllare l'energia transitoria.

3. Perché la gestione termica è particolarmente importante per il 2N5551 nel packaging TO-92?

Sebbene il 2N5551 sia in grado di gestire livelli moderati di tensione e corrente, il package TO-92 ha una capacità di dissipazione termica limitata.La rimozione del calore dipende fortemente dall'area del rame del PCB, dal flusso d'aria, dalla conduzione dei conduttori e dalla temperatura dell'involucro.Anche una corrente moderata del collettore può produrre un riscaldamento significativo della giunzione se combinata con condizioni VCE elevate.Nei sistemi reali, lo stress termico spesso si accumula lentamente, causando derive di polarizzazione, instabilità del guadagno o degrado dell'affidabilità a lungo termine prima che si verifichi un guasto catastrofico.

4. In che modo l'effetto Miller limita le prestazioni ad alta frequenza negli stadi amplificatori 2N5551?

Nelle configurazioni dell'amplificatore a emettitore comune, la capacità base-collettore (Cbc) viene moltiplicata per il guadagno di tensione attraverso l'effetto Miller.Ciò crea una capacità di ingresso effettiva molto più grande, riducendo la larghezza di banda e rallentando la risposta sui fronti.All'aumentare dell'oscillazione della tensione del collettore, il feedthrough e lo sfasamento diventano più evidenti, causando talvolta oscillazioni o instabilità impreviste.La riduzione dell'impedenza del collettore, la degenerazione dell'emettitore e i circuiti cascode sono comunemente usati per controllare questi effetti nelle applicazioni a frequenza più elevata.

5. Perché l'identificazione errata dei pin sul 2N5551 può creare sintomi fuorvianti per la risoluzione dei problemi?

Un 2N5551 cablato in modo errato può comunque condurre leggermente perché il funzionamento inverso e i percorsi di perdita possono apparire come un'amplificazione debole.Ciò può creare sintomi fuorvianti nei punti in cui il circuito quasi funziona, facendo sì che la risoluzione dei problemi si concentri sulla polarizzazione o sulla stabilità anziché sulle connessioni dei pin errate.All’aumentare della tensione e della corrente, tuttavia, il margine di rottura crolla, le perdite aumentano e lo stress termico aumenta drasticamente.La corretta verifica dell'orientamento dell'emettitore, della base e del collettore prima del montaggio previene quindi molti guasti difficili da diagnosticare.

6. Perché la degenerazione dell'emettitore viene spesso utilizzata nei progetti di amplificatori analogici 2N5551?

La degenerazione dell'emettitore introduce un feedback negativo locale attraverso un resistore dell'emettitore.All'aumentare della corrente del collettore, aumenta anche la tensione dell'emettitore, riducendo l'effettivo pilotaggio base-emettitore e stabilizzando il punto operativo.Ciò migliora la stabilità termica, riduce la distorsione, minimizza la sensibilità alla variazione del guadagno dei transistor e crea prestazioni più ripetibili indipendentemente dalla temperatura e dalle differenze di produzione.Nella progettazione pratica di amplificatori, la degenerazione degli emettitori spesso separa i circuiti stabili e pronti per la produzione dai prototipi che si comportano correttamente solo in condizioni ideali.

7. Cosa causa un comportamento di spegnimento lento quando il 2N5551 è fortemente saturo durante la commutazione?

La saturazione profonda immagazzina la carica in eccesso all’interno della regione di base del transistor.Prima che il transistor possa spegnersi completamente, la carica immagazzinata deve essere rimossa, ritardando il decadimento della corrente del collettore e aumentando le perdite di commutazione.Il risultato potrebbe apparire come bordi sfumati, ritardi di rilascio del relè, immagini fantasma dei LED o riscaldamento eccessivo a frequenze di commutazione più elevate.La riduzione beta forzata, i resistori di scarica dell'emettitore base e i circuiti a pinza Baker sono comunemente utilizzati per migliorare la velocità di commutazione e ridurre le perdite di saturazione.

8. Perché il 2N5551 spesso supera i transistor di classe BC547 in ambienti elettricamente rumorosi?

I dispositivi di classe BC547 sono generalmente ottimizzati per applicazioni a basso segnale a bassa tensione e generalmente funzionano intorno ai limiti VCE di 45 V.In ambienti rumorosi che coinvolgono cavi lunghi, carichi induttivi o binari ad alta tensione, i picchi transitori possono facilmente avvicinarsi o superare tali limiti.La tolleranza di tensione sostanzialmente più elevata del 2N5551 gli consente di assorbire più comodamente lo stress elettrico del mondo reale, migliorando l'affidabilità in applicazioni quali cambio di livello, stadi analogici ad alta tensione e circuiti di commutazione industriali.

9. Perché il guadagno del transistor (β o hFE) è considerato inaffidabile come principale base di polarizzazione?

Il guadagno del transistor varia in base alla corrente del collettore, alla temperatura, al processo di produzione e al lotto del dispositivo.I progetti che fanno molto affidamento su un singolo valore hFE “tipico” spesso vanno alla deriva, si saturano in modo incoerente o si comportano in modo diverso tra le unità.Circuiti più stabili utilizzano invece reti di resistori, degenerazione dell'emettitore e feedback per stabilire punti operativi indipendentemente dalla variazione del guadagno del transistor.Questo approccio migliora la coerenza durante la produzione, la manutenzione e il funzionamento a lungo termine.

10. In che modo il 2N5551 bilancia la semplicità pratica con la capacità di alta tensione nei progetti del mondo reale?

Il 2N5551 combina una tolleranza di tensione relativamente elevata con un package a foro passante TO-92 semplice ed economico che rimane facile da prototipare, saldare, sostituire e risolvere i problemi.Ciò lo rende particolarmente interessante per stadi analogici, reti di commutazione, lavori di riparazione e progetti di retrofit in cui è necessaria una gestione affidabile dell'alta tensione senza passare a soluzioni di transistor più grandi o complesse.Il suo valore spesso deriva meno dalle prestazioni estreme e più dal fornire un comportamento stabile e tollerante in condizioni reali imperfette.
